HC-D 15-AMLD
-
ハウジング
1678363

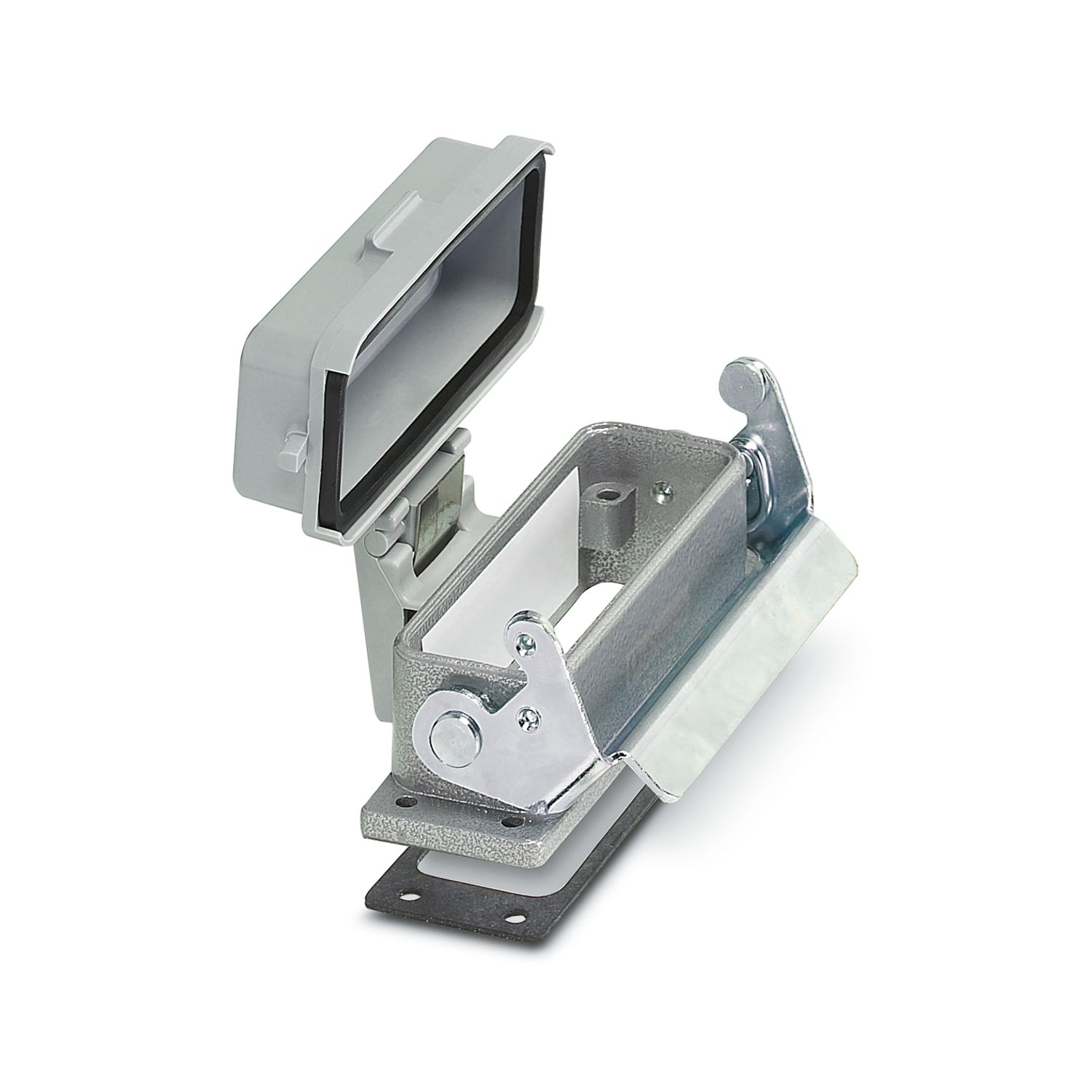

HEAVYCONパネル取付けベースD15、シングルロッキングラッチ付き、高さ26 mm
製品の詳細
| 概要 | コンタクトインサートHC-D15、A10用 |
| 製品ライン | ロッキングラッチ付きハウジング |
| ハウジングタイプ | パネル取付けベース |
| アプリケーション | 標準 |
| タイプ | D15 |
| 保護カバー | あり |
| シールド用 | なし |
| Pgねじ接続方式 | なし |
| 外形寸法 |
|
| 幅 | 30.5 mm |
| 高さ | 26 mm |
| 長さ | 81 mm |
| 取付け寸法 | |
| 組立カットアウト幅 | 24 mm |
| 組立カットアウト長さ | 57.5 mm |
| シーリング材 | CR |
| ハウジングの材質 | アルミニウムダイカスト製 |
| ハウジング表面材質 | パウダーコート、灰色 |
| 保護カバー材質 | PA |
| ロッキングラッチ材質 | スチール、亜鉛メッキ |
| 機械的仕様 | |
| ロッキングタイプ | ラッチ |
| 組立てに関する注意事項 | 平型ガスケットは閉じた状態で供給されます。アッセンブリまで開ける必要はありません。 |
| 周囲条件 | |
| 保護等級 | IP65 (接続時) |
| IP54 (（保護カバーを閉じた場合）) | |
| 使用周囲温度 | -40 °C ... 125 °C |
