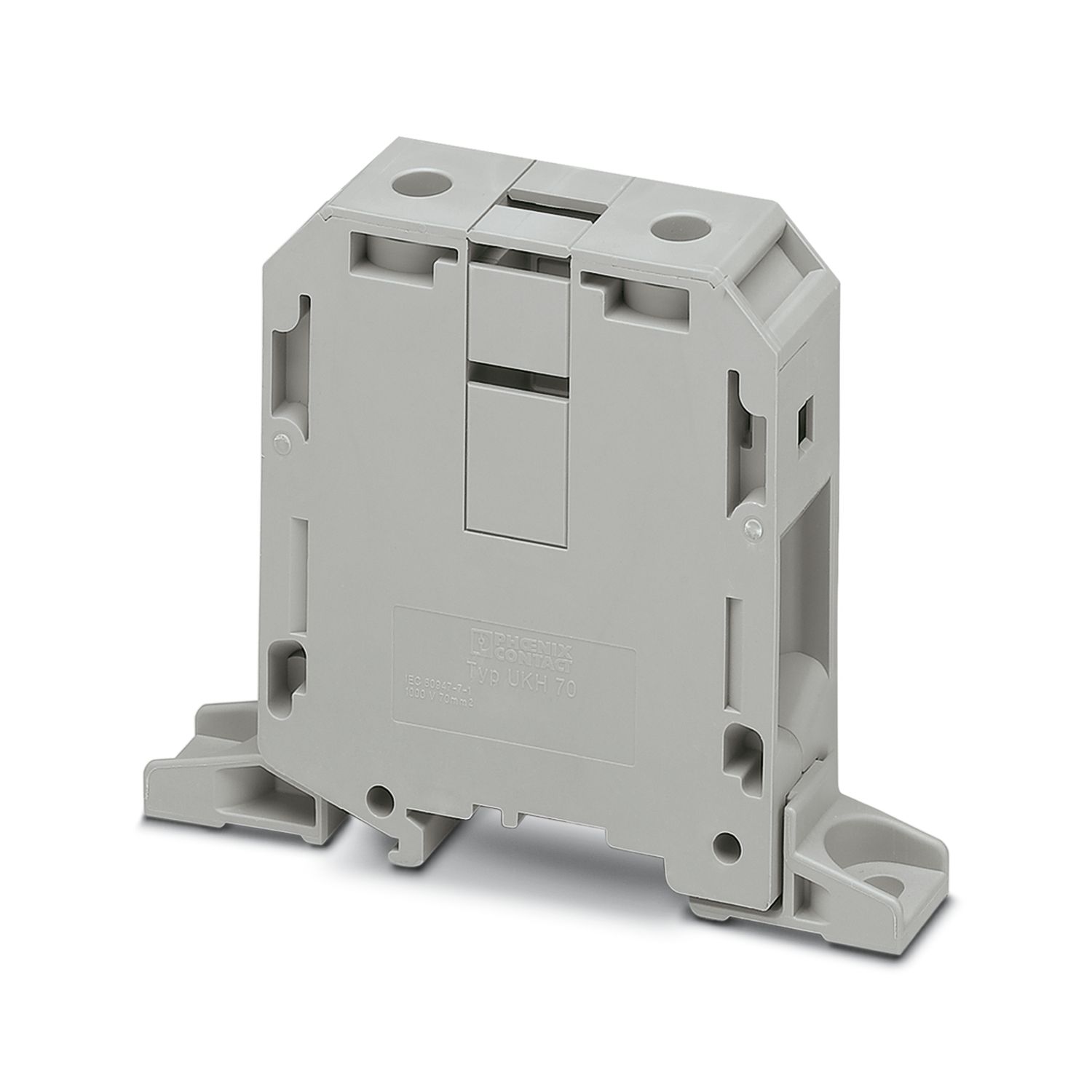

大電流端子台、 定格電圧: 1000 V、 定格電流: 192 A、 接続数: 2、 極数: 1、 接続方式: ネジ接続、 定格断面積: 70 mm2、 断面積: 16 mm2 - 95 mm2、 取付けタイプ: ネジ接続で直付け、 色: グレー
| 概要 | |
| 注意 | 細撚線を確実に接触させるために、細撚線をほどくことをお勧めします。 |
| 製品ライン | 大電流端子台 |
| アプリケーション | 鉄道産業 |
| メカニカルエンジニアリング | |
| プラントエンジニアリング | |
| 極数 | 1 |
| 接続数 | 2 |
| 行の数 | 1 |
| 電位 | 1 |
| 絶縁特性 | |
| 過電圧カテゴリ | III |
| 汚染度 | 3 |
| 定格サージ電圧 | 8 kV |
| 規準状態での最大損失電力 | 6.27 W |
| 段あたり接続数 | 2 |
| 定格接続サイズ | 70 mm² |
| Etage 1 oben 1 unten 1 | |
| ネジ山 | M8 |
| 締付けトルク | 8 ... 10 Nm |
| 剥き線長さ | 24 mm |
| 内部シリンダゲージ | A11 |
| 準拠規格 | IEC 60947-7-1 |
| 接続電線サイズ、単線 | 16 mm² ... 95 mm² |
| 断面積AWG | 4 ... 3/0 (IECに準拠して変換済み) |
| 撚線の接続電線サイズ | 25 mm² ... 70 mm² |
| 接続電線サイズ、撚線[AWG] | 2 ... 2/0 (IECに準拠して変換済み) |
| 撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール） | 16 mm² ... 70 mm² |
| 撚線接続サイズ（プラスチックスリーブ付きフェルール） | 16 mm² ... 70 mm² |
| 同じ接続サイズの電線2本、単線 | 16 mm² ... 25 mm² |
| 同じ接続サイズの2本線/撚線 | 16 mm² ... 25 mm² |
| 同じ断面積の撚線2本接続、フェルール付き、プラスチックスリーブなし | 16 mm² ... 25 mm² |
| 定格電流 | 192 A |
| 最大負荷電流 | 192 A (接続電線断面積が70 mm²の場合) |
| 定格電圧 | 1000 V |
| 注記 | メモ：製品リリース、接続断面積、アルミ製ケーブル接続時の注意事項はダウンロードサイトに記載されています。 |
| 定格電線断面積 | 70 mm² |
| 定格データ（ATEX/IECEx） | |
| 表示記号 | II 2 GD Ex eb IIC Gb |
| 動作温度範囲 | -60 °C ... 110 °C |
| Ex認証済みアクセサリ | 1201934 VDE-ISS 6 |
| ブリッジのリスト | / FBI 2-20 N EX / 3213210 |
| / FBI 3-20 N EX / 3213211 | |
| ブリッジデータ | 180 A (70 mm²) |
| Ex温度上昇 | 40 K (180 A / 70 mm²) |
| 定格絶縁電圧 | 630 V |
| 出力 | (常時) |
| Exレベル 概要 | |
| 定格電圧 | 690 V |
| 定格電流 | 180 A |
| 最大負荷電流 | 180 A |
| 接触抵抗 | 0.08 mΩ |
| Ex接続データ 概要 | |
| トルク範囲 | 8 Nm ... 10 Nm |
| 定格接続サイズ | 70 mm² |
| 定格断面積 AWG | 2/0 |
| 電線接続容量（単線） | 16 mm² ... 95 mm² |
| 電線接続容量 AWG | 4 ... 3/0 |
| 電線接続容量（撚線） | 25 mm² ... 70 mm² |
| 電線接続容量 AWG | 3 ... 2/0 |
| 同じ接続サイズの電線2本、単線 | 16 mm² ... 25 mm² |
| 同じ接続サイズの電線2本、AWG単線 | 4 ... 3 |
| 同じ接続サイズの2本線/撚線 | 16 mm² ... 25 mm² |
| 同じ接続サイズの電線2本、AWG撚線 | 4 ... 3 |
| 外形寸法 |
|
| 幅 | 20.3 mm |
| 高さ | 103.4 mm |
| 奥行き | 80 mm |
| 穴径 | 5.5 mm |
| 色 | 灰 (RAL 7042) |
| UL94難燃性クラス | V0 |
| 絶縁材質グループ | I |
| 絶縁材質 | PA |
| 冷却時絶縁素材 | -60 °C |
| 絶縁素材の温度指数（DIN EN 60216-1 (VDE 0304-21)） | 130 °C |
| 相対絶縁素材温度指数（Elec.、UL 746 B） | 130 °C |
| 鉄道車両の火災保護（DIN EN 45545-2）R22 | HL 1 - HL 3 |
| 鉄道車両の火災保護（DIN EN 45545-2）R23 | HL 1 - HL 3 |
| 鉄道車両の火災保護（DIN EN 45545-2）R24 | HL 1 - HL 3 |
| 鉄道車両の火災保護（DIN EN 45545-2）R26 | HL 1 - HL 3 |
| 放熱量NFPA 130（ASTM E 1354） | 28 MJ/kg |
| 表面燃焼性NFPA 130（ASTM E 162） | 合格 |
| 煙の特殊光学濃度NFPA 130（ASTM E 662） | 合格 |
| 煙毒性NFPA 130（SMP 800C） | 合格 |
| サージ電圧試験 | |
| テスト電圧設定ポイント | 9.8 kV |
| 試験結果 | 試験合格 |
| 温度上昇試験 | |
| 要求温度上昇試験 | 温度上昇≤ 45 K |
| 試験結果 | 試験合格 |
| 短時間耐電流 70 mm² | 8.4 kA |
| 試験結果 | 試験合格 |
| 商用周波耐電圧 | |
| テスト電圧設定ポイント | 2.2 kV |
| 試験結果 | 試験合格 |
| 機械的仕様 | |
| 開放サイドパネル | なし |
| 機械的強度 | |
| 試験結果 | 試験合格 |
| キャリアのアタッチメント | |
| DINレール/固定支柱 | NS 32/NS 35 |
| 試験荷重設定ポイント | 10 N |
| 試験結果 | 試験合格 |
| 電線の損傷とゆるみ試験 | |
| 回転速度 | 10 (+/- 2) rpm |
| 回転 | 135 |
| 電線断面積/重量 | 16 mm² / 2.9 kg |
| 70 mm² / 10.4 kg | |
| 95 mm² / 14 kg | |
| 試験結果 | 試験合格 |
| ニードルフレーム試験 | |
| 露出時間 | 30 s |
| 試験結果 | 試験合格 |
| 振動／広帯域ノイズ | |
| 仕様 | DIN EN 50155 (VDE 0115-200):2022-06 |
| 範囲 | 寿命テストカテゴリ2、クラスB、台車に搭載 |
| 周波数 | F1 = 5 Hz～f2 = 250 Hz |
| ASDレベル | 6.12 (m/s²)²/Hz |
| 加速 | 3,12g |
| 各軸のテスト時間 | 5 h |
| 試験方向 | X、Y、Z軸 |
| 試験結果 | 試験合格 |
| 衝撃試験 | |
| 仕様 | DIN EN 50155 (VDE 0115-200):2022-06 |
| パルス形状 | 半正弦波 |
| 加速 | 5g |
| 衝撃時間 | 30 ms |
| 各方向の衝撃回数 | 3 |
| 試験方向 | X、Y、Z軸（正および負） |
| 試験結果 | 試験合格 |
| 周囲条件 | |
| 使用周囲温度 | -60 °C ... 110 °C (動作温度範囲（自己発熱を含む）、最大短期動作温度については、RTI Elecをご参照ください。) |
| 周囲温度（保管時/運搬時） | -25 °C ... 60 °C (24 時間を超えない短時間、-60 °C °C ～+70 °C) |
| 周囲温度（配線時） | -5 °C ... 70 °C |
| 周囲温度（動作時） | -5 °C ... 70 °C |
| 許容湿度（動作時） | 20 % ... 90 % |
| 許容湿度（保管時/移動時） | 30 % ... 70 % |
| 準拠規格 | IEC 60947-7-1 |
| 取付けタイプ | ネジ接続で直付け |
| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 使用グループ C | ||||
| 1000 V | 192 A | 6 - 3/0 | ||
| 使用グループ E | ||||
| 1000 V | 192 A | 6 - 3/0 | ||
| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| NS 32に取付け | 690 V | 180 A | 25 - 70 | |
| NS 35に取付け | 880 V | 180 A | 25 - 70 |
| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| NS 32に取付け | 690 V | 180 A | 25 - 70 | |
| NS 35に取付け | 880 V | 180 A | 25 - 70 |
