G-ESS-M63-L66L-STES-S
-
ケーブルグランド
1411087
ケーブルグランド、 ねじ式接続の素材: ステンレス製、316L、 アプリケーション: Ex、 ケーブル外径 47.2 mm ... 56 mm、 シールド: なし、 接続ねじ: M63 x 1.5、 色: 銀色
製品の詳細
| 組立てに関する注意事項 | A-SEW-63-P-W平型ガスケット（項目1411288）の使用で、IP66/IP67/IP68にシールド対応 |
| 製品ライン | ケーブルねじグランド |
| アプリケーション | Ex |
| ケーブル数 | 1 |
| メーカー | CMP |
| メーカー指定 | 63 A2F S. STEEL GLAND |
| メーカー製品番号 | 63A2F1RA4 |
| シールド用 | なし |
| ストレインリリーフの実行 | B |
| 使用可能なケーブル | 外装なしケーブル用 |
| 防爆アプリケーションに最適 | はい |
| 衝撃の種類 | 10 |
| デザイン、 ストレインリリーフ | B |

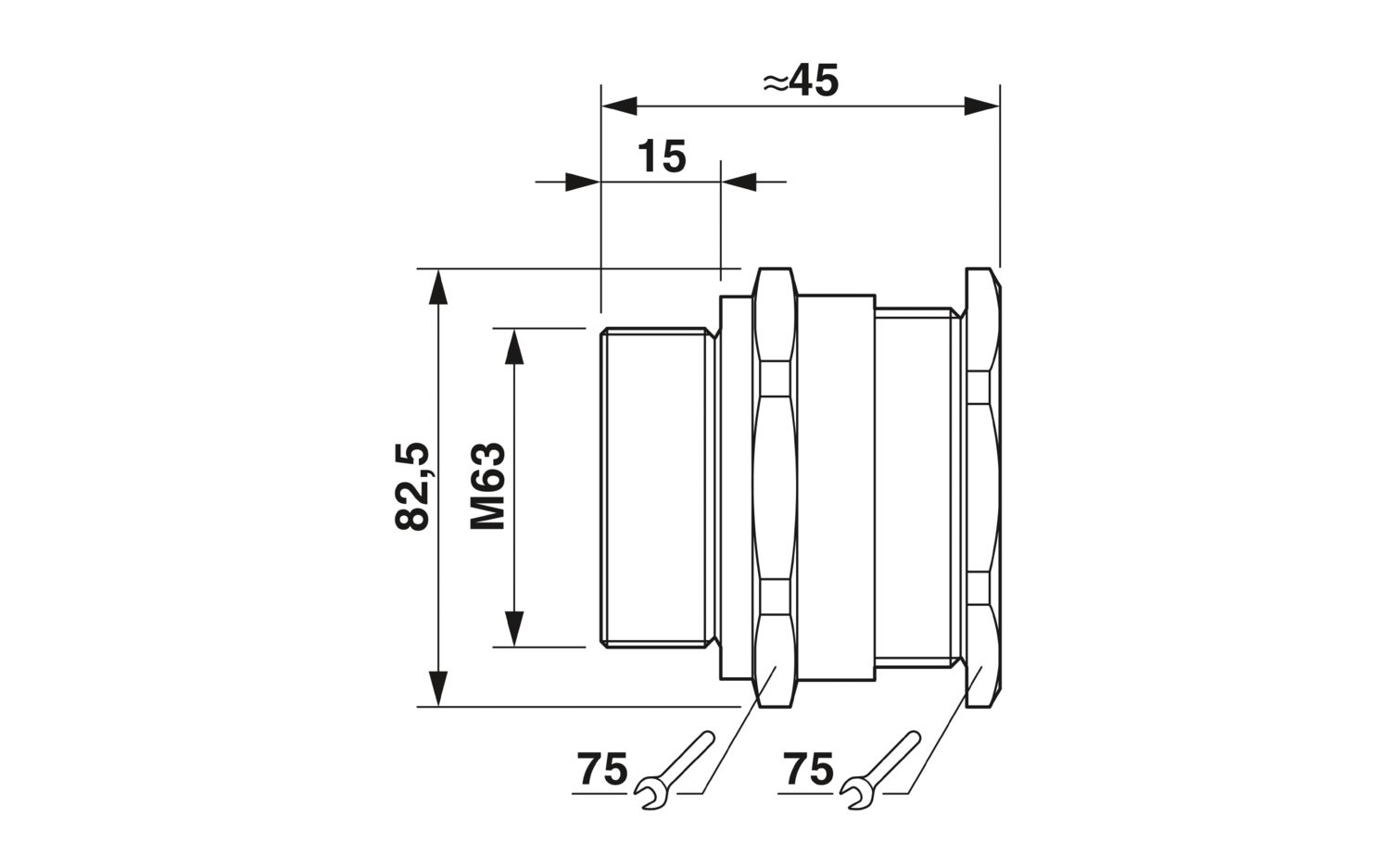

| 外形寸法 |
|
| 長さ | 45 mm |
| 接続ネジの長さ | 15 mm |
| スパナ寸法、ユニオンナット | 70 mm |
| レンチサイズ、サポート | 75 mm |
| 六角角度寸法 | 82.5 mm |
| ねじの種類、接続側 | M63 x 1.5 |
| ねじピッチ | 1.5 mm |
| 色 | スチール／ステンレススチール色 |
| シーリング材 ケーブルシール | EPDM |
| ねじ式接続の素材 | ステンレス製、316L |
| ケーブル外径 | 47.2 mm ... 56 mm |
| 周囲条件 | |
| 保護等級 | IP66 (対応するA-SEW-...P-W平型ガスケットを使用) |
| IP67 (対応するA-SEW-...P-W平型ガスケットを使用) | |
| IP68 (対応するA-SEW-...P-W平型ガスケットを使用) | |
| 使用周囲温度 | -60 °C ... 130 °C (スタティック時) |
| ATEX | Sira 13ATEX1068X |
| Sira 13ATEX4074X | |
| Ex II 2/3G, II 1D, Ex d IIC Gb, Ex e IIC Gb, Ex nR IIC Gc, Ex ta IIIC Da, Ex IM2 Ex d I Mb, Ex e I Mb | |
| IECEx | IECEx SIR 13.0023X |
| Ex d IIC Gb, Ex e IIC Gb, Ex nR IIC Gc, Ex ta IIIC Da, Ex d I Mb, Ex e I Mb |
| EN Ex | |
| 標準/仕様 | EN 60079-0, -1, -7, -15, -31 |
| IEC Ex | |
| 標準/仕様 | IEC 60079-0, -1, -7, -15, -31 |
| ケーブルネジ接続 | |
| 標準/仕様 | EN 50262 |
| ケーブルネジ接続 | |
| 標準/仕様 | BS 6121: Part 1:1989 |
| ケーブルネジ接続 | |
| 標準/仕様 | IEC 62444 |
特長
耐候性シーリング材
