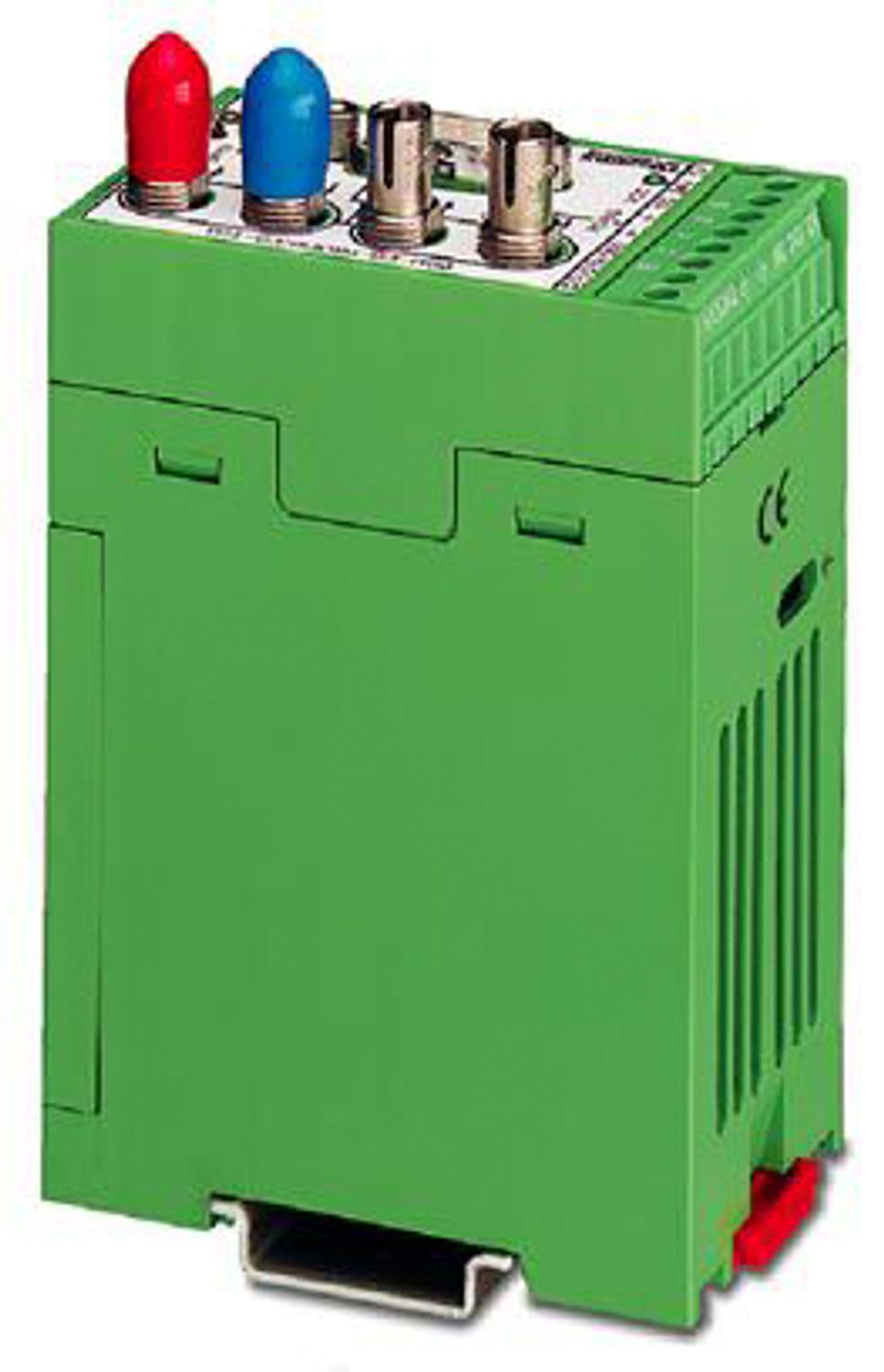

PSM-EG-RS485W4/FO-T/G
-
FOコンバータ
2761651
Tカプラ、RS-485 4線ケーブルを光ファイバーケーブル2本に変換、グラスファイバー、接続システム：B-FOC、レール取付け可能
製品の詳細
| 製品ライン | メディアコンバータ |
| MTBF | 255 年 (Telcordia標準、温度25℃、動作周期21%（週5日、8時間/日）) |
| 55 年 (Telcordia標準、温度40℃、動作周期34.25%（週5日、12時間/日）) |
| 電気的絶縁 | VCC // RS-485 |
| 規準状態での最大損失電力 | 2.64 W |
| テスト電圧データインターフェース/電源 | 2 kV AC |
| 電源 | |
| 定格電源電圧 | 24 V DC ±20 % |
| 通常電流消費 | 最大 110 mA |
| +/-切替 | |
| 出力名 | リレー出力 |
| 出力内容 | 故障警告出力 |
| 出力数 | 1 |
| 最大スイッチング電圧 | 60 V AC/DC |
| 連続通電電流 | 1 A |
| 電源 | |
| 締付けトルク | 0.56 Nm ... 0.79 Nm |
| ビットゆがみ | ≤ 2 % |
| ビット遅延 | ≤ 1 µs |
| 信号 | Modbus |
| MELSEC-NET S3 | |
| DIN測定バス | |
| OPTOMUX | |
| SYSMAC-WAY | |
| 送信チャネル | 2 (1/1)、RxD、TxD、全二重 |
| データ: 光ファイバ | |
| 伝送容量 | 28.18 µW (-15.5 dBm（50/125 µm時）) |
| 63.1 µW (-12 dBm（62.5/125 µm時）) | |
| 最小通信能力 | -15.5 dBm (50/125 µm) |
| -12 dBm (62.5/125μm) | |
| 伝送距離（3 dBシステム予約を含む） | 2700 m (F-G 50/125 2.5 dB/km) |
| 2100 m (F-G 50/125 3.0 dB/km) | |
| 2900 m (F-G 50/125 3.4 dB/km) | |
| 3300 m (F-G 62.5/125 3.0 dB/km) | |
| 2600 m (F-G 50/125 2.5 dB/km) | |
| 通信プロトコル | RS-485インターフェースにプロトコル透過形で |
| 接続方法 | B-FOC (ST®) |
| 波長 | 850 nm |
| 最小レシーバー感度 | -25 dBm (50/125 µm) |
| -25 dBm (62.5/125μm) | |
| 通信媒体 | マルチモードグラスファイバー |
| データ: RS-485インターフェース、4線 | |
| シリアル送信速度 | 4.8～128 kbps |
| 接続方法 | D-SUB-15メスコネクタ |
| COMBICON | |
| 終端抵抗 | 220 Ωバス終端；390回挿抜、接続可能 |
| 最大電線径(撚線) | 2.5 mm² |
| 接最小電線径(撚線)） | 0.2 mm² |
| 最大接続電線サイズAWG | 14 |
| 最小接続電線サイズAWG | 24 |
| 通信媒体 | 銅 |
| ファイル形式/コーディング | 指定なし |
| 幅 | 45 mm |
| 高さ | 75 mm |
| 奥行き | 120 mm |
| 色 (ハウジング) | 緑 (RAL 6021) |
| FOケーブル | |
| ファイバタイプ | 50/125 µm |
| 62.5/125 µm | |
| グラスファイバ | |
| 周囲条件 | |
| 保護等級 | IP20 |
| 使用周囲温度 | 0 °C ... 50 °C |
| 取付けタイプ | DINレール取付け |
| アイテム番号 | 2761651 |
| 梱包単位 | 1 pc |
| 最低注文数 | 1 pc |
| 注記 | 受注生産（返品不可） |
| セールスキー | ****** |
| プロダクトキー | DNC222 |
| GTIN | 4017918139513 |
| 1個あたりの重量（梱包を含む） | 317.32 g |
| 1個あたりの重量（梱包を含まない） | 272.2 g |
| 関税率 | 85176200 |
| 生産国 | DE |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
製品関連の中国版RoHS宣言書の表は、各製品のダウンロードエリアの「メーカーからのお知らせ」にてご覧いただけます。EFUP-Eを有する製品はすべて、中国版RoHS宣言書の表は発行・要求されません。
|
| EU REACH SVHC | |
| REACH 認可対象候補物質に関する注 (CAS-NO) | 0.1 wt% を超える物質なし |
