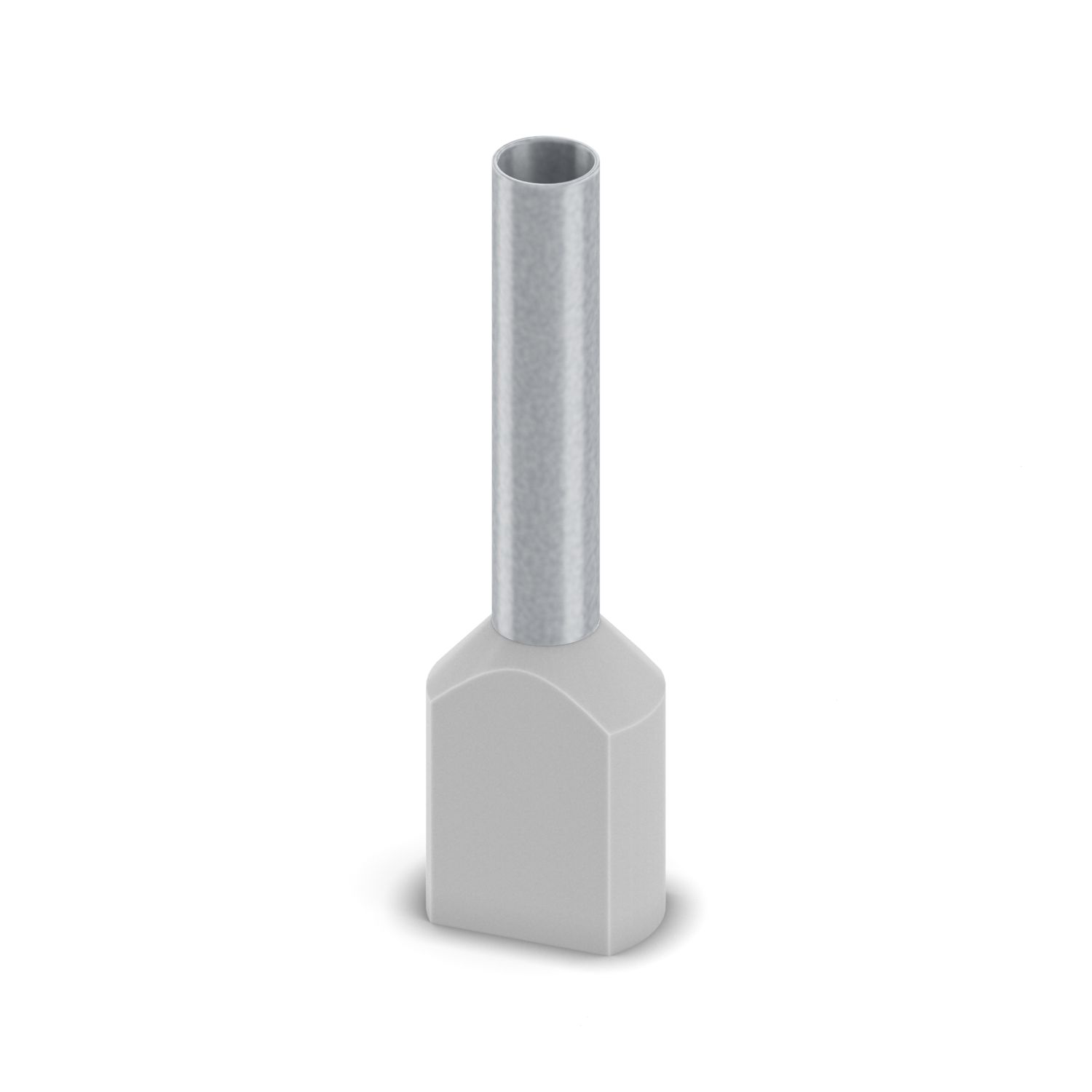

AI-TWIN 2X 4 - 18 GY
-
棒端子
2100003
棒端子、 コンタクト長範囲: 18 mm、 スリーブ長さ: 18 mm、 色: グレー
製品の詳細
| 製品ライン | 核端接続 |
| 電線カテゴリ | 撚線、クラス2、5、6 / B、C、K、M |
| 製品特性 | すずめっき軟銅線製 |
| UL 486Fの要件に対応 | |
| ポリプロピレン製プラスチックカラー | |
| ハロゲンフリー | |
| 耐熱温度（長時間/短時間）：+105 °C/+120 °C |
| 電線接続 | |
| 最大電線径(撚線) | 4 mm² |
| 最大接続電線サイズAWG | 12 |
| 剥き線長さ | 23 mm |
| 外形寸法 |
|
| スリーブ長さ | 18 mm |
| コンタクト長範囲 | 18 mm |
| 最大剥き線長さ | 23 mm |
| フェルール径 | 3.8 mm |
| スリーブ壁厚 | 0.2 mm |
| 絶縁カラー厚 | 0.3 mm |
| 絶縁カラーの内部寸法 | 4.9 mm |
| 色 | 灰 (RAL 7042) |
| 部材 | CU-DHP |
| UL94難燃性クラス | HB |
| コーティング | 亜鉛メッキ |
| 表面特性 | すずめっき |
| コンポーネント | シリコンおよびハロゲンフリー |
| 技術データ | |
| スリーブ長さ | 18 mm |
| 周囲条件 | |
| 永続的温度 | 105 °C (-40 °C 無荷重 / 0 °C 動荷重) |
| 温度（短時間） | 120 °C |
| 標準に準拠した設計 | DIN 46228-4、UL 486F-F |
特長
この特別なフェルールでチェーンブリッジを簡単に構成可能
TWINフェルールで2本のケーブルを1つの棒端子に圧着する実用的な方法を実現
さまざまなバージョンのTWINフェルールを固有のアプリケーションに選択可能
