cULus認証済み
認証ID: E60425-19920306| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 使用グループ B | ||||
| 150 V | 6 A | |||
| 使用グループ C | ||||
| 50 V | 6 A | |||
製造現場の監視機能付きVDEレポート
認証ID: 40042389| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 160 V | 6 A |

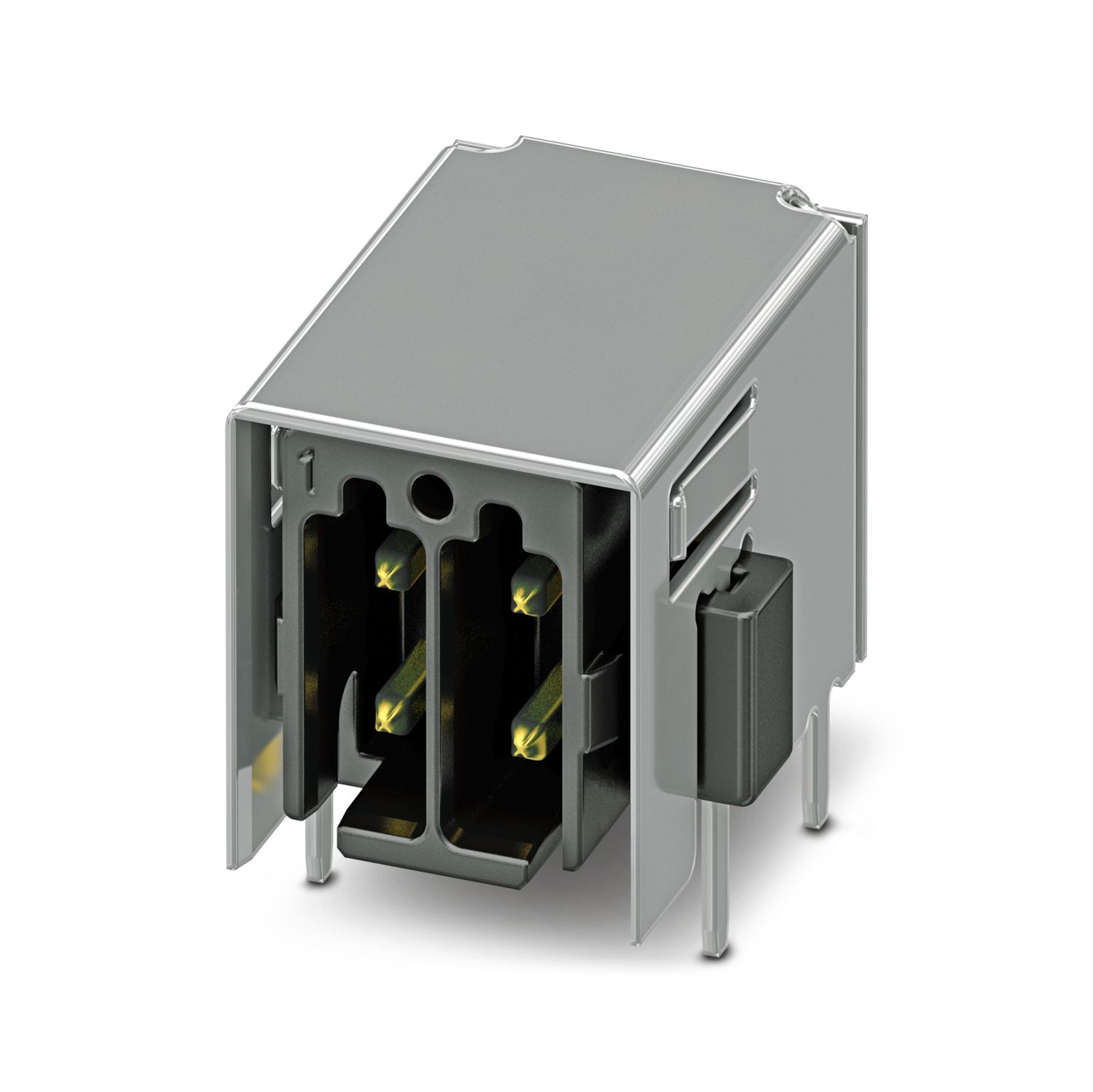

DMC 0,5/ 2-G1SH-2,54P20THR24
-
プリント基板用コネクタ・ソケット
1097546
プリント基板用コネクタ・ソケット、 色: 黒、 定格電流: 5 A、 定格電圧（III/2）: 160 V、 コンタクト表面: Au、 コンタクトタイプ: ピン、 極数: 2、 製品ラインアップ: DMC 0,5/..-G1-SH-THR、 ピッチ: 2.54 mm、 取付け方法: THRはんだ付け / フローはんだ付け、 はんだピン [P]: 2 mm、 プラグインシステム: COMBICON DFMC 0,5 shielded、 電気特性: シールド対応、 はんだピン方向: 規格、 嵌合ロック: シールド接続、 取付け方法: なし、 梱包の種類: 24 mm幅のテープ、 CAT5に最適
製品の詳細
| 製品ライン | プリント基板用コネクタ・ソケット |
| 製品シリーズ | DMC 0,5/..-G1-SH-THR |
| 製品ライン | COMBICON Connectors XS |
| 極数 | 2 |
| ピッチ | 2.54 mm |
| 電気特性 | シールド対応 |
| 特性 | |
| 標準規格 IN | 5 A |
| 定格電圧UN | 160 V |
| 接触抵抗 | 4.8 mΩ |
| 定格電圧（III/3） | 50 V |
| 定格サージ電圧（III/3） | 2.5 kV |
| 定格電圧（III/2） | 160 V |
| 定格サージ電圧（III/2） | 2.5 kV |
| 定格電圧 (II/2) | 160 V |
| 定格サージ電圧（II/2） | 2.5 kV |
| 電気特性 | シールド対応 |
| データ伝送 | |
| 信号の種類 | EtherCAT® |
| 周波数範囲 | 最大値 100 MHz |
| 通信媒体 | 銅 |
| 伝送特性（カテゴリ） | CAT5 (IEC 11801) |
| データ伝送速度 | 100 Mbps |
| 電力伝送 | PoE+ |
| 取付けタイプ | THRはんだ付け / フローはんだ付け |
| プロセスメモ | |
| プロセス | リフロー/ウェーブはんだ付け |
| 吸湿感度レベル（MSL） | MSL 1 |
| 分類温度Tc | 260 °C |
| リフローでのはんだ付け回数 | 3 |
| 材質のデータ - コンタクト先 | |
| 注記 | WEEE / RoHS準拠、ウィスカフリー、IEC 60068-2-82/JEDEC JESD 201準拠 |
| コンタクト材質 | 銅合金 |
| 表面特性 | 全金めっき |
| 金属表面処理 コンタクト部（仕上） | 金 (0.25 Au) |
| 金属表面処理 コンタクト部（下地） | ニッケル (2 - 4 µm Ni) |
| 金属表面処理 はんだ付け部（仕上） | 金 (0.25 Au) |
| 金属表面処理 はんだ付け部（下地） | ニッケル (2 - 4 µm Ni) |
| 材質のデータ - ハウジング | |
| 色 (ハウジング) | 黒 (9005) |
| 絶縁材質 | LCP |
| 絶縁材質グループ | IIIa |
| CTI、IEC 60112準拠 | 175 |
| UL94難燃性クラス | V0 |
| アプリケーションノート | このアイテムは、CAT5イーサネットアプリケーションに適しています。このため、IoT機器での使用に適しています。 |
| 外形寸法 |
|
| ピッチ | 2.54 mm |
| 幅 [w] | 9.66 mm |
| 高さ [h] | 10.29 mm |
| 長さ[l] | 11.54 mm |
| 基板上高さ | 8.29 mm |
| はんだピン長さ[P] | 2 mm |
| プリント基板設計 | |
| 穴径 | 1.2 mm |
| 目視検査 | |
| 仕様 | IEC 60512-1-1:2002-02 |
| 試験結果 | 試験合格 |
| 寸法確認 | |
| 仕様 | IEC 60512-1-2:2002-02 |
| 試験結果 | 試験合格 |
| 印字の耐性 | |
| 仕様 | IEC 60068-2-70:1995-12 |
| 試験結果 | 試験合格 |
| 誤嵌合 | |
| 仕様 | IEC 60512-13-5:2006-02 |
| 試験結果 | 試験合格 |
| コンタクト保持力 | |
| 仕様 | IEC 60512-15-1:2008-05 |
| インサートのコンタクトホルダ >20 N >20 N |
試験合格 |
| 挿抜力 | |
| 試験結果 | 試験合格 |
| サイクル数 | 100 |
| 極あたりの挿入力（近似） | 3 N |
| 極あたりの抜取り強度（近似） | 3 N |
| 温度試験 | 試験グループC | |
| 仕様 | IEC 60512-5-1:2002-02 |
| 試験した極数 | 2 |
| 絶縁抵抗 | |
| 仕様 | IEC 60512-3-1:2002-02 |
| 絶縁抵抗、隣接する極 | > 5 MΩ |
| 空間距離と沿面距離 | | |
| 仕様 | IEC 60664-1:2007-04 |
| 絶縁材質グループ | IIIa |
| 比較トラッキング指数（IEC 60112） | CTI 175 |
| 定格絶縁電圧 (III/3) | 50 V |
| 定格サージ電圧 (III/3) | 2.5 kV |
| 最小空間距離 - 不平等電界（III/3） | 1.5 mm |
| 最小沿面距離（III/3） | 1.9 mm |
| 定格絶縁電圧 (III/2) | 160 V |
| 定格サージ電圧 (III/2) | 2.5 kV |
| 最小空間距離 - 不平等電界（III/2） | 1.5 mm |
| 最小沿面距離（III/2） | 1.6 mm |
| 定格絶縁電圧 (II/2) | 160 V |
| 定格サージ電圧 (II/2) | 2.5 kV |
| 最小空間距離 - 不平等電界（II/2） | 1.5 mm |
| 最小沿面距離（II/2） | 1.6 mm |
| 振動試験 | |
| 仕様 | IEC 60068-2-6:2007-12 |
| 周波数 | 10 - 150 - 10 Hz |
| スイープ速度 | 1オクターブ/最小 |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 加速 | 50 m/s² (60.1 Hz ... 150 Hz) |
| 各軸のテスト時間 | 2.5 h |
| 試験方向 | X、Y、Z軸 |
| 耐久試験 | |
| 仕様 | IEC 60512-9-1:2010-03 |
| 海面位のインパルス耐電圧 | 2.95 kV |
| 接触抵抗R1 | 4.8 mΩ |
| 接触抵抗R2 | 4.9 mΩ |
| 挿抜回数 | 100 |
| 絶縁抵抗、隣接する極 | > 5 MΩ |
| 環境試験 | |
| 仕様 | ISO 6988:1985-02 |
| 腐食負荷 | 300 dm3 中0.2 dm3SO2 /40 °C/1サイクル |
| 熱ストレス | 80 °C/168 h |
| 商用周波耐電圧 | 1.39 kV |
| 衝撃試験 | |
| 仕様 | IEC 60068-2-27:2008-02 |
| パルス形状 | 半正弦波 |
| 加速 | 350 m/s² |
| 衝撃時間 | 11 ms |
| 試験方向 | X、Y、Z軸（正および負） |
| 周囲条件 | |

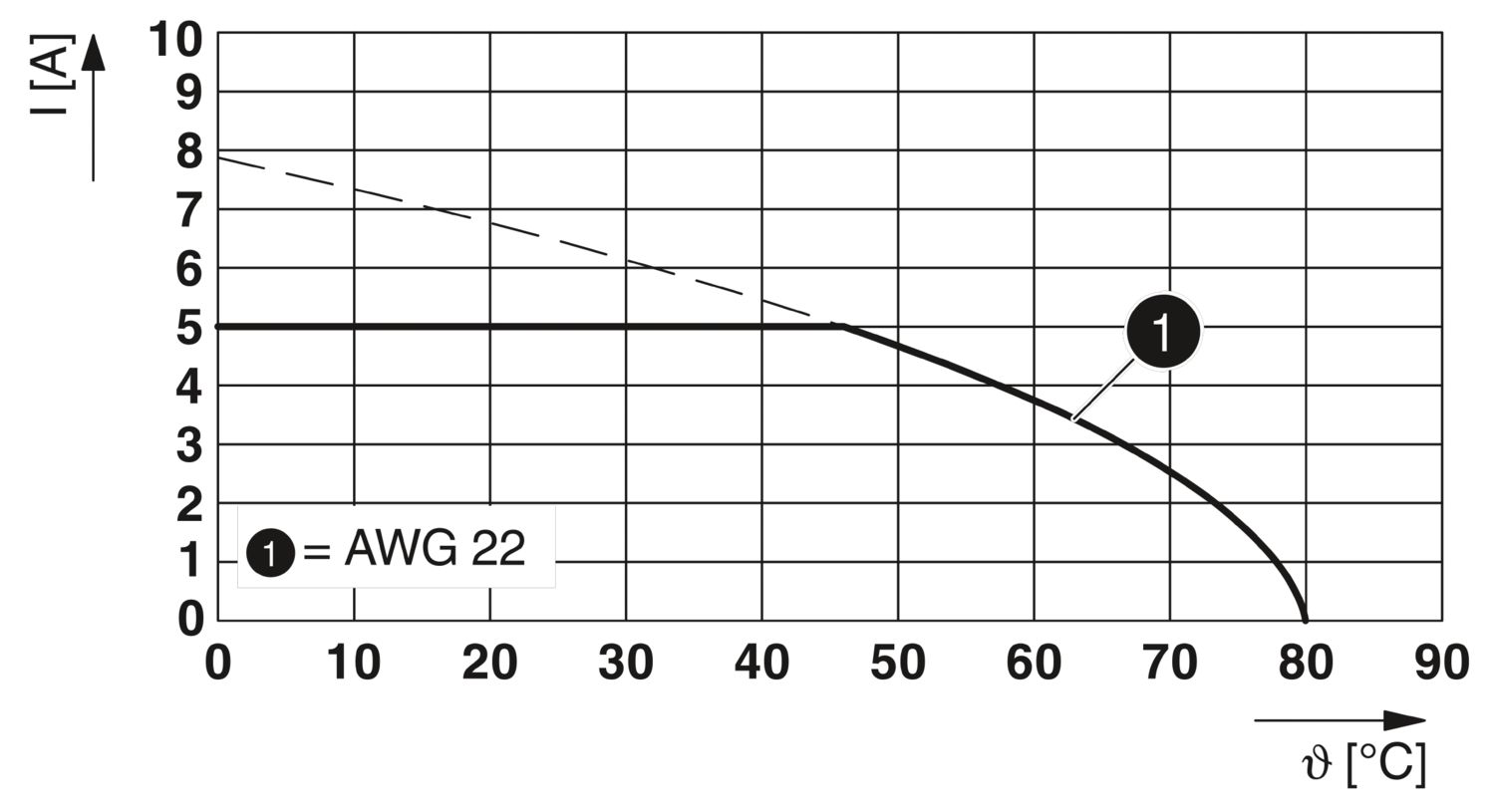

| 周囲温度（作動時） | -55 °C ... 100 °C (ディレーティング曲線による) |
| 周囲温度（保管時/運搬時） | -40 °C ... 70 °C |
| 相対湿度（保管時/運搬時） | 30 % ... 70 % |
| 周囲温度（配線時） | -5 °C ... 100 °C |
| 外形寸法 |
|
| 梱包の種類 | 24 mm幅のテープ |
| [W]テープ幅 | 24 mm |
| [W2]リール全体のサイズ | ≤ 30.4 mm |
| [A]リール径 | ≤ 330 mm |
| 外部梱包の種類 | 透明のバッグ |
| ESDレベル | (D) 静電的に導電性あり |
| 仕様 | DIN EN 61340-5-1 (VDE 0300-5-1): 2008-07 |
特長
EN 50173およびISO/IEC 11801準拠でCAT5要件を満たす
