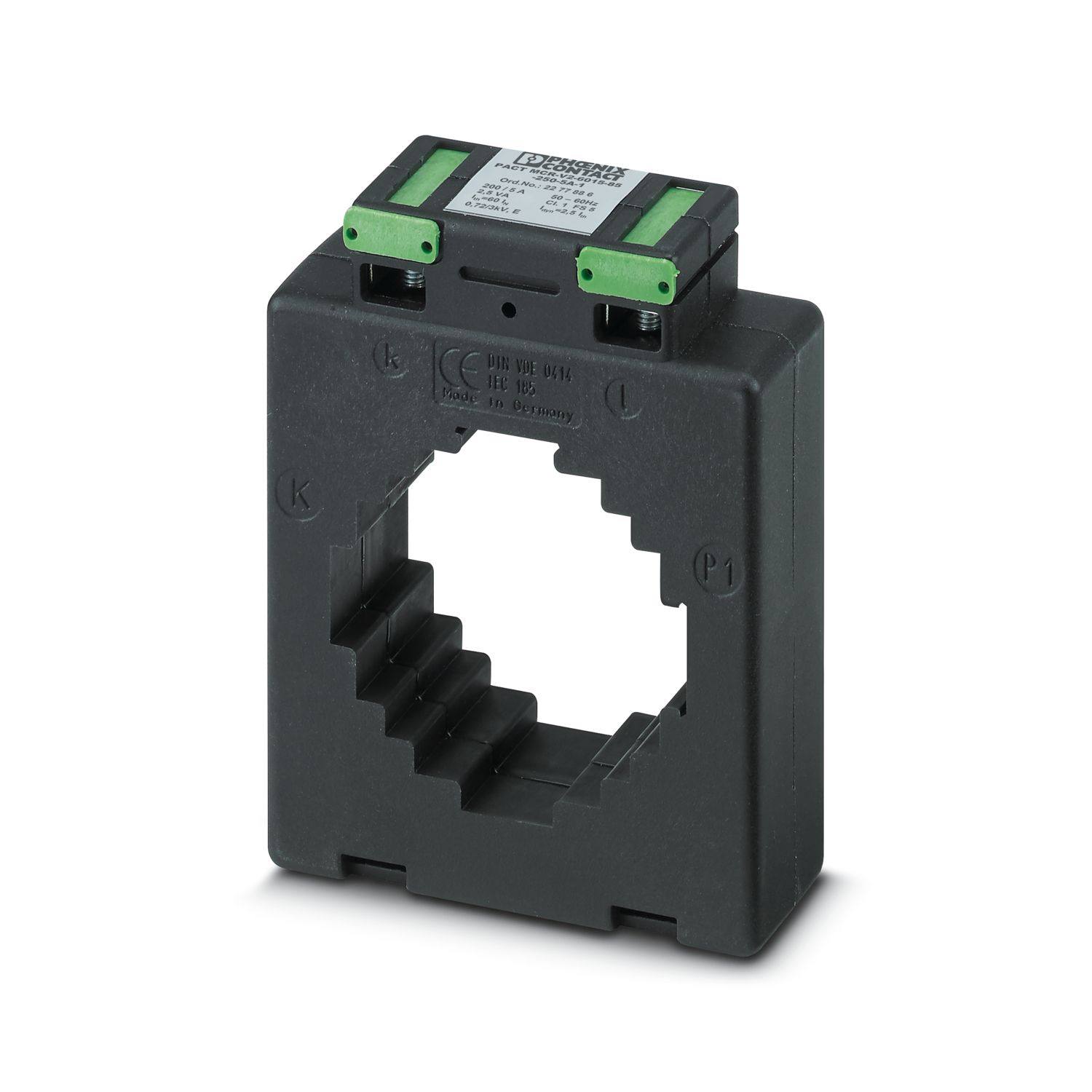

PACT MCR-V2-6015- 85- 250-5A-1 - 変流器
PACT MCR-V2-6015- 85- 250-5A-1
-
変流器
2277886
プラグイン変流器、一次電流はAC 250 A、二次電流はAC 5 A、精度クラスは1、定格パワー2.5 VA
製品の詳細
Expand all
Collapse all
技術データ
製品特性
製品ライン
Current transformer
電気特性
定格絶縁電圧
1 kV (位相/N電線)
概要
校正可能
なし
コンバータの種類
窓型変流器
入力データ
変流器
定格電力
2.5 VA
熱定格短絡電流
I
th
= 60 * I
n
熱定格連続電流
I
d
= 1.2 * I
n
定格サージ電流
I
dyn
= 2.5 * I
th
定格周波数f
n
50 Hz
60 Hz
一次側定格電流I
pn
0 A ... 250 A
校正可能
なし
コンバータの種類
窓型変流器
出力データ
信号
二次側定格電流I
sn
5 A AC
サージ電流限界係数
FS 5
精度クラス
1
接続データ
接続方法
ネジ接続
撚線接続断面積
2x 2.5 mm² ... 4 mm² (二次側端子)
寸法
製品寸法
幅
30 mm
高さ
108 mm
奥行き
85 mm
別の取付け方法を使用する場合の製品寸法
幅
85 mm
高さ
108 mm
奥行き
30 mm
銅製レール
幅
60 mm
高さ
15 mm
銅製レール 2
幅
50 mm
高さ
10 mm
銅製レール 3
幅
40 mm
高さ
40 mm
丸型導線
直径
52 mm
材料仕様
色
黒 (RAL 9005)
ハウジングの材質
PA 6.6
環境条件と実際の条件
周囲条件
使用周囲温度
-25 °C ... 40 °C
周囲温度（保管時/運搬時）
-25 °C ... 40 °C
許容湿度（動作時）
屋内でのみ使用、結露なし
絶縁材質クラス
E
規格と基準
標準/規則
EN 61869
取付け
取付けタイプ
DINレール取付け
販売用データ
アイテム番号
2277886
梱包単位
1 pc
最低注文数
1 pc
注記
受注生産（返品不可）
セールスキー
******
プロダクトキー
DK66ZZ
GTIN
4046356502320
1個あたりの重量（梱包を含む）
337.1 g
1個あたりの重量（梱包を含まない）
250 g
関税率
85043129
生産国
DE
Environmental product compliance
EU RoHS
既知の範囲で免責が生じます
はい
(免除なし)
China RoHS
Environment friendly use period (EFUP)
EFUP-50
製品関連の中国版RoHS宣言書の表は、各製品のダウンロードエリアの「メーカーからのお知らせ」にてご覧いただけます。EFUP-Eを有する製品はすべて、中国版RoHS宣言書の表は発行・要求されません。
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)
0.1 wt% を超える物質なし
