バスカプラはイーサネットネットワーク（IEC 61850、MMS、GOOSE）内での使用を目的としています。 バスカプラはAxioline F I/Oシステムと、それに接続されている産業用I/O信号をリンクします。 最大63点のAxioline F機器をバスカプラに接続できます。

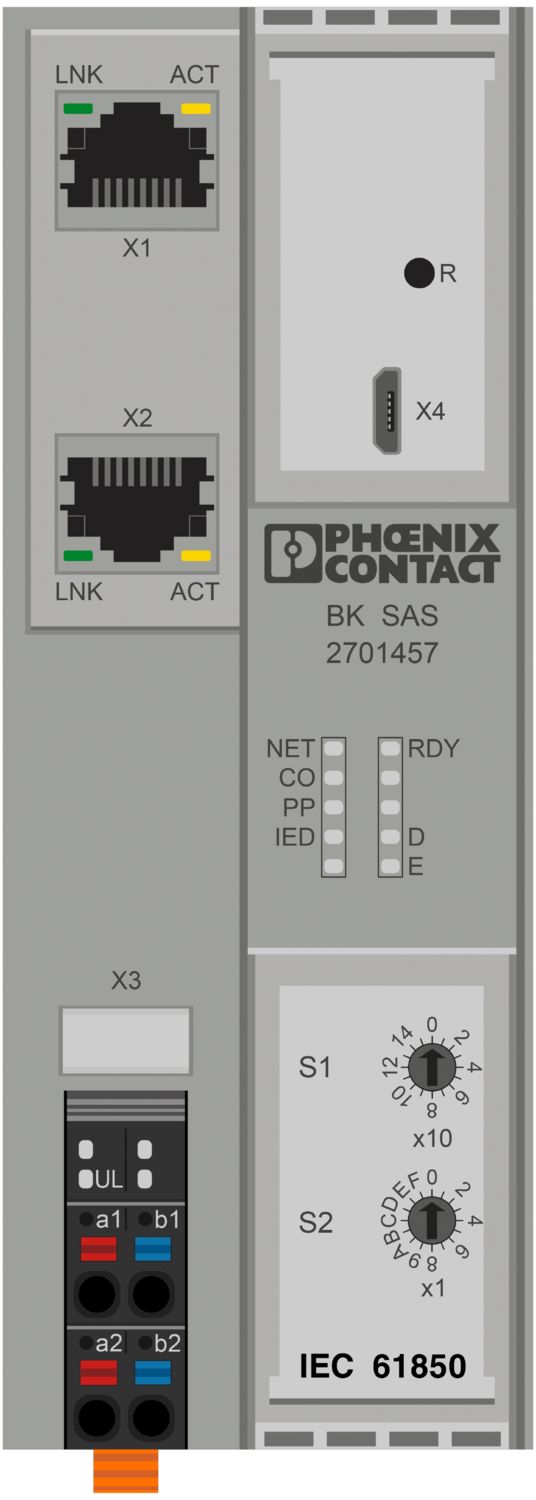

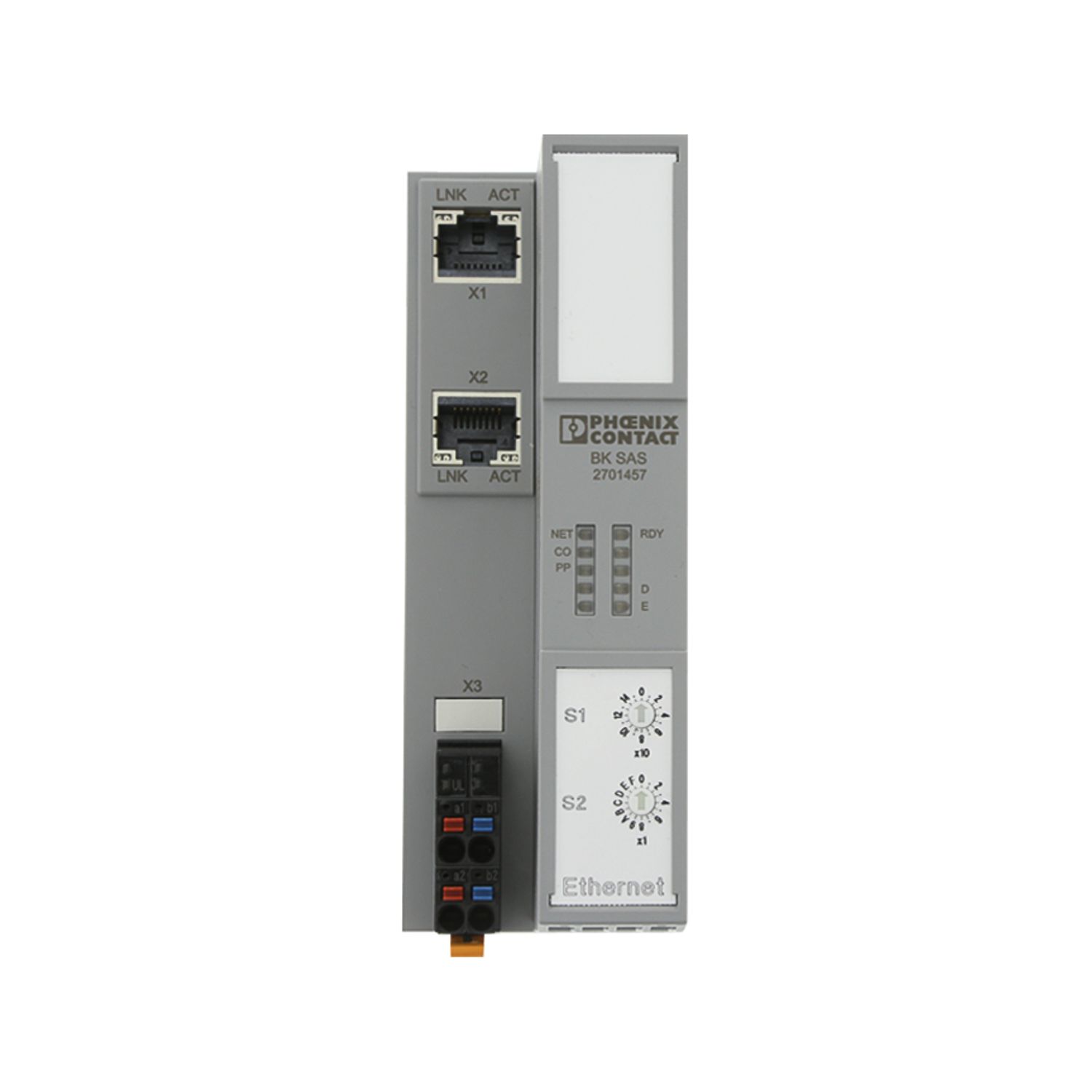

AXL F BK SAS
-
バスカプラ
2701457
Axioline F、バスカプラ、Ethernet (IEC 61850、MMS、GOOSE)、RJ45メスコネクタ、ローカルバスの伝送速度: 100 Mbps、保護等級: IP20、バスベースモジュールとAxioline コネクタを含む
無料でダウンロードができます。
ダウンロード
製品の詳細
| 外形寸法 |
|
| 幅 | 45 mm |
| 高さ | 126.1 mm |
| 奥行き | 74 mm |
| 寸法のメモ | TH 35-7.5 DINレール使用時の奥行きです（EN 60715準拠）。 |
| アプリケーションノート | |
| アプリケーションノート | 産業用途専用 |
| サポートされるプロトコル | MMS |
| GOOSE | |
| SNMP | |
| HTTP | |
| TFTP | |
| FTP | |
| BootP | |
| DHCP | |
| SNTP | |
| Ethernet (IEC 61850、MMS、GOOSE) | |
| インターフェースの数 | 2 |
| 接続方法 | RJ45メスコネクタ |
| 接続方式に関する注意事項 | オートネゴシエーションおよび自動交差 |
| 通信速度 | 10/100 MBit/s (半二重または全二重モード（自動検出、手動で調整可能）) |
| 伝送手段 | RJ45ツイストペアによるEthernet |
| Axioline Fローカルバス | |
| インターフェースの数 | 1 |
| 接続方法 | バスベースモジュール |
| 通信速度 | 100 Mbps |
| サービス | |
| インターフェースの数 | 1 |
| 接続方式 | Micro USBタイプB |
| システム制限 | |
| サポートされるデバイスの数 | 最大 63 (ステーションごと) |
| 接続可能なローカルバスデバイスの数 | 最大 63 |
| 製品シリーズ | Axioline F |
| タイプ | ブロックモジュール型 |
| 取付け位置 | 任意（温度ディレーティングを監視） |
| 製品内容 | バスベースモジュールとAxioline コネクタを含む |
| 絶縁特性 | |
| 過電圧カテゴリ | II (IEC 60664-1、EN 60664-1) |
| 汚染度 | 2 (IEC 60664-1、EN 60664-1) |
| 規準状態での最大損失電力 | 3.7 W |
| 電位: 通信パワーULフィードイン（Axioline FローカルバスUBusの電源はULから生成されます） | |
| 電源 | 24 V DC |
| 電圧範囲 | 19.2 V DC ... 30 V DC (すべての公差を含む、リプルを含む) |
| 消費電流 | 最大 570 mA (2 A（I/OのUBusおよびUL = 24 V時）) |
| 保護回路 | サージ保護; 電子的 |
| 極性保護; 電子的 | |
| 電位: Axioline Fローカルバス(UBus)の電源 | |
| 電源 | 5 V DC (バスベースモジュール経由) |
| 電源ユニット | 2 A |
| 電気的絶縁／電圧範囲の絶縁 | |
| 試験電圧: イーサネットインターフェース1／イーサネットインターフェース2 | 1500 V AC、 50 Hz、 1 最小 |
| 試験電圧: イーサネットインターフェース1 / 24 V通信電圧（UL）電源入力 | 1500 V AC、 50 Hz、 1 最小 |
| 試験電圧: イーサネットインターフェース2 / 24 V通信電圧（UL）電源入力 | 1500 V AC、 50 Hz、 1 最小 |
| 試験電圧: イーサネットインターフェース1／機能接地 | 1500 V AC、 50 Hz、 1 最小 |
| 試験電圧: イーサネットインターフェース2／機能接地 | 1500 V AC、 50 Hz、 1 最小 |
| 試験電圧: 24 V通信電圧（UL）電源入力／機能接地 | 500 V AC、 50 Hz、 1 最小 |
| 接続技術 | |
| 連続名 | Axioline Fプラグ |
| 接続方式に関する注意事項 | ユーザーマニュアル『Axioline F：system and installation』に記載されている接続電線サイズをご確認ください。 |
| 電線接続 | |
| 接続方法 | プッシュイン式 |
| 接続電線サイズ、単線 | 0.2 mm² ... 1.5 mm² |
| 撚線の接続電線サイズ | 0.2 mm² ... 1.5 mm² |
| 接続電線断面積AWG | 24 ... 16 |
| 剥き線長さ | 8 mm |
| Axioline Fプラグ | |
| 接続方法 | プッシュイン式 |
| 接続方式に関する注意事項 | ユーザーマニュアル『Axioline F：system and installation』に記載されている接続電線サイズをご確認ください。 |
| 単線接続サイズ | 0.2 mm² ... 1.5 mm² |
| 接続電線サイズ/撚線 | 0.2 mm² ... 1.5 mm² |
| 接続電線サイズ AWG | 24 ... 16 |
| 剥き線長さ | 8 mm |
| 周囲条件 | |
| 使用周囲温度 | -25 °C ... 60 °C (取付け位置：水平DINレールを壁面取付け) |
| -25 °C ... 55 °C (取付け位置：任意) | |
| 保護等級 | IP20 |
| 気圧（動作） | 70 kPa ... 106 kPa (海抜3000 mまで) |
| 気圧 （保管/移動） | 70 kPa ... 106 kPa (海抜3000 mまで) |
| 周囲温度（保管時/運搬時） | -40 °C ... 85 °C |
| 許容湿度（動作時） | 5 % ... 95 % (結露なし) |
| 許容湿度（保管時/移動時） | 5 % ... 95 % (結露なし) |
| 保護クラス | III (IEC 61140、EN 61140、VDE 0140-1) |
| 取付けタイプ | DINレール取付け |
| 取付け位置 | 任意（温度ディレーティングを監視） |

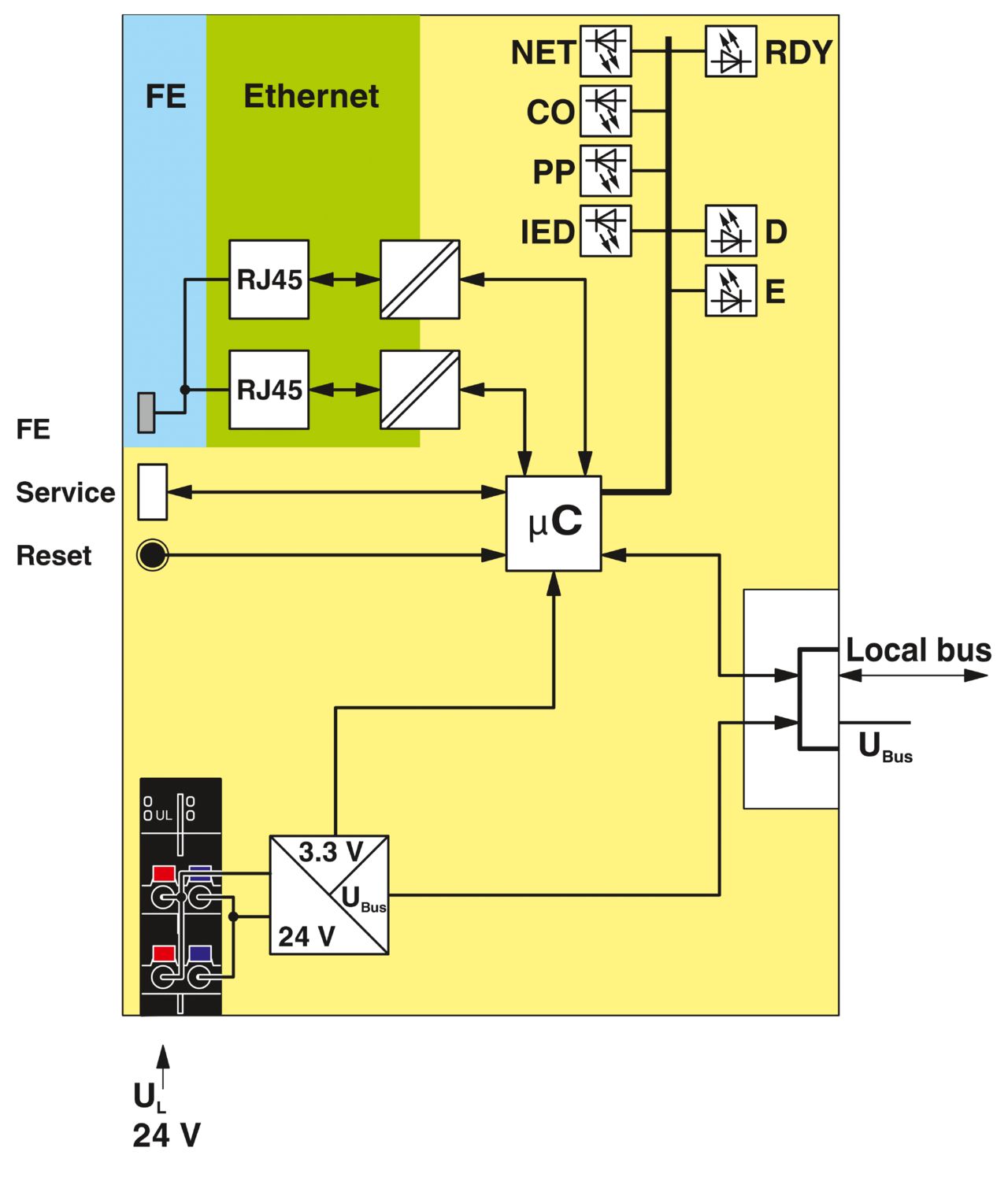

特長
Ethernetポート2点（組込みスイッチ付き）
10 Mbpsおよび100 Mbpsの伝送速度
IPアドレス割当て及びその他機能の設定用ロータリーコードスイッチ
IEC 61850、MMS、GOOSEをサポート
BootPとDHCP
ファームウェアはアップデート可能
ウェブベース管理
Axioline FおよびAxioline SE製品シリーズのデジタル・アナログモジュールの動作に対応
