左配列可能な拡張モジュールAXC F XT EXPを使用して、型式AXC F ...のPLCnext Controlを、3つの追加の左配列可能なモジュールAXC F XT ...で拡張することができます。
AXC F XT EXP
-
PLC拡張モジュール
1139999
PLCnext Control Extension、 PLC拡張モジュール、 左配列、 PCIeスイッチ; インターフェース: PCIe V2スイッチ: 3; 通信速度: 4 Gbps; 保護等級: IP20; 製品内容: バスベースモジュールとAxioline コネクタを含む; サポート対象のコントローラ: AXC F 2152、 AXC F 3152、 AXC F 2000 EA
この製品を操作するには追加の製品が必要となります。
必須アクセサリ
無料でダウンロードができます。
ダウンロード
製品の詳細
| 外形寸法 |
|
| 幅 | 35 mm |
| 高さ | 126.1 mm |
| 奥行き | 54 mm |
| 寸法のメモ | TH 35-7.5 DINレール使用時の奥行きです（EN 60715準拠）。 |
| アプリケーションノート | |
| アプリケーションノート | 産業用途専用 |
| 通信速度 | 4 Gbps |
| PCIe V2スイッチ | |
| インターフェースの数 | 3 |
| 接続方法 | バスベースモジュール接続 |
| 通信速度 | 最大 4 Gbps |
| サポート対象のコントローラ | AXC F 2152 |
| AXC F 3152 | |
| AXC F 2000 EA |
| 製品の種類 | I/Oコンポーネント |
| 製品シリーズ | PLCnext Control Extension |
| タイプ | モジュラー |

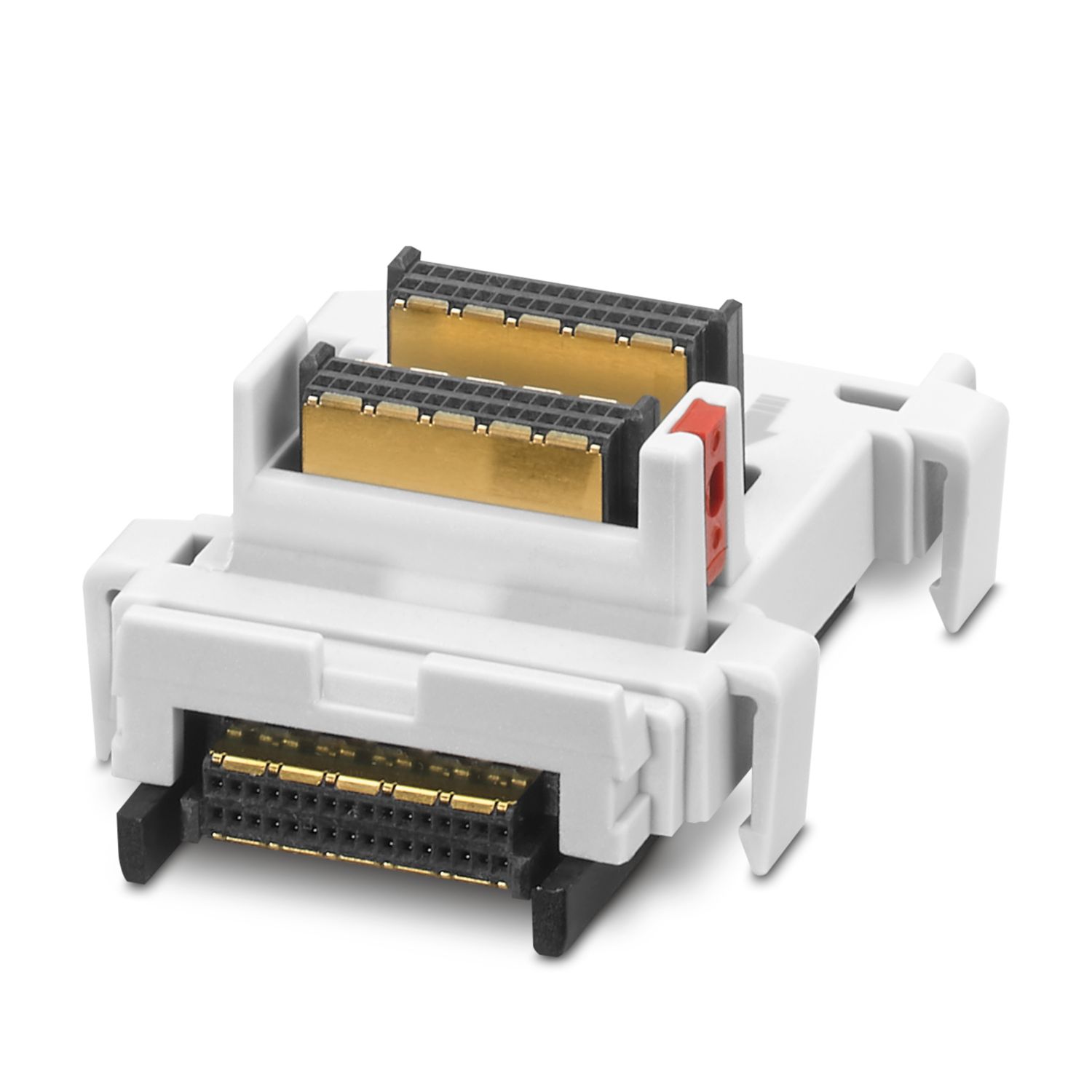

| 製品内容 | バスベースモジュールとAxioline コネクタを含む |
| 規準状態での最大損失電力 | 2.11 W |
| 電位: ロジック電圧ULの電源 | |
| 電源 | 24 V DC |
| 電圧範囲 | 19.2 V DC ... 30 V DC (すべての公差を含む、リプルを含む) |
| 消費電流 | 最大 80 mA |
| 通常 80 mA | |
| 保護回路 | 極性保護; 極性保護ダイオード |
| 過電流保護; サージ抑制ダイオード | |
| 接続技術 | |
| 連続名 | Axioline Fプラグ |
| Axioline Fプラグ | |
| 接続方法 | プッシュイン式 |
| 単線接続サイズ | 0.2 mm² ... 1.5 mm² |
| 接続電線サイズ/撚線 | 0.2 mm² ... 1.5 mm² |
| 接続電線サイズ AWG | 24 ... 16 |
| 剥き線長さ | 8 mm |
| 周囲条件 | |
| 使用周囲温度 | -25 °C ... 60 °C 海抜2000 mまで (ディレーティングに注意すること) |
| 保護等級 | IP20 |
| 気圧（動作） | 70 kPa ... 106 kPa (海抜3000 mまで) |
| 許容湿度（動作時） | 5 % ... 95 % (DIN EN 61131-2に準拠) |
| 保護クラス | III (IEC 61140、EN 61140、VDE 0140-1) |
| ATEX | |
| 表示記号 | II 3 G Ex ec IIC T4 Gc |
| 認定 | TÜV 20 ATEX 8618 X |
| UKEX | |
| 表示記号 | II 3 G Ex ec IIC T4 Gc |
| 認定 | PxCIMA23UKEX1139999X |
| IECEx | |
| 表示記号 | Ex ec IIC T4 Gc |
| 認定 | IECEx TUR 20.0098X |
| 取付けタイプ | DINレール取付け |
| 取付け可能位置 | 左配列 |
ATEX
認証ID: TUEV 20 ATEX 8618 X
特長
AxiocontrolシリーズのPLCnext Control用の個別拡張オプション
左配列可能な拡張モジュール
左配列可能なモジュールを3つ追加して接続可能
