PT 1,5/S-QUATTRO/2P BU - Átvezető sorkapocs

3212400

Átvezető sorkapocs, névleges feszültség: 500 V, névleges áram: 17,5 A, csatlakozások száma: 4, csatlakozási mód: Direkt rugós / dugaszolható csatlakozás, Méretezési keresztmetszet: 1,5 mm², 1. szint, keresztmetszet: 0,14 mm² - 1,5 mm², szerelési mód: NS 35/7,5, NS 35/15, szín: kék

Termékrészletek

Általános adatok	Az összes csatlakoztatott vezető összegárama nem haladhatja meg a maximális terhelőáramot. Az áramot és a feszültséget az alkalmazott dugasz határozza meg.

Terméktípus	Dugaszolható kapocs
Felhasználási terület	Vasúti alkalmazások
	Gépgyártás
	Berendezésgyártás
Csatlakozások száma	4
Sorok száma	1
Potenciálok	1
Szigetelési tulajdonságok
Túlfeszültség-kategória	III
Szennyeződési fok	3

Méretezési átültési szilárdság	6 kV
Maximális veszteségi teljesítmény névleges körülmények közt	0,56 W

Csatlakozások száma emeletenként	4
Névleges keresztmetszet	1,5 mm²
1. szint
Csatlakozási mód	Direkt rugós / dugaszolható csatlakozás
Csupaszolási hossz	8 mm ... 10 mm
Idomszer	A1 / B1
Szabvány szerinti csatlakozás	IEC 61984
Merev vezető keresztmetszete	0,14 mm² ... 1,5 mm²
Vezeték-keresztmetszet AWG	26 ... 16 (IEC szerint átszámítva)
Hajlékony vezető keresztmetszete	0,14 mm² ... 1,5 mm²
Hajlékony vezető keresztmetszete [AWG]	26 ... 16 (IEC szerint átszámítva)
Hajlékony vezeték-keresztmetszet (érvéghüvely szigetelőgallér nélkül)	0,14 mm² ... 1,5 mm²
Hajlékony vezeték-keresztmetszet (érvéghüvely szigetelőgallérral)	0,14 mm² ... 1 mm² az AI-S 1-8 TQ típusú, 1200293 cikkszámú érvéghüvely alkalmazását ajánljuk
Névleges áram	17,5 A (Ügyeljen a hőterhelés hatásaira)
Maximális terhelőáram	17,5 A (1,5 mm²-es keresztmetszetű vezeték esetén)
Névleges feszültség	500 V
Névleges keresztmetszet	1,5 mm²
1. szint A csatlakozási keresztmetszetek közvetlenül dugaszolhatók
Merev vezető keresztmetszete	0,25 mm² ... 1,5 mm²
Hajlékony vezeték-keresztmetszet (érvéghüvely szigetelőgallér nélkül)	0,34 mm² ... 1,5 mm²
Hajlékony vezeték-keresztmetszet (érvéghüvely szigetelőgallérral)	0,34 mm² ... 1 mm²

Szélesség	3,5 mm
Fedélszélesség	2,2 mm
Magasság	78,5 mm
Mélység NS 35/7,5-ön	32 mm
Mélység NS 35/15-ön	39,5 mm

Szín	kék (RAL 5015)
Éghetőségi osztály az UL 94 szerint	V0
Szigetelőanyag csoport	I
Szigetelőanyag	PA
Statikus szigetelőanyaghasználat hidegben	-60 °C
Szigetelőanyag relatív hőmérséklet-indexe (DIN EN 60216-1 (VDE 0304-21))	130 °C
Szigetelőanyag relatív hőmérséklet-indexe (Elec., UL 746 B)	130 °C
Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R22	HL 1 - HL 3
Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R23	HL 1 - HL 3
Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R24	HL 1 - HL 3
Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R26	HL 1 - HL 3
Kalorimetrikus hőleadás NFPA 130 (ASTM E 1354)	28 MJ/kg
Felületi éghetőség NFPA 130 (ASTM E 162)	megfelelt
Specifikus optikai füstgázsűrűség NFPA 130 (ASTM E 662)	megfelelt
Füstgáztoxicitás NFPA 130 (SMP 800C)	megfelelt

Mechanikai adatok
Nyitott oldalfal	Igen

Környezeti feltételek

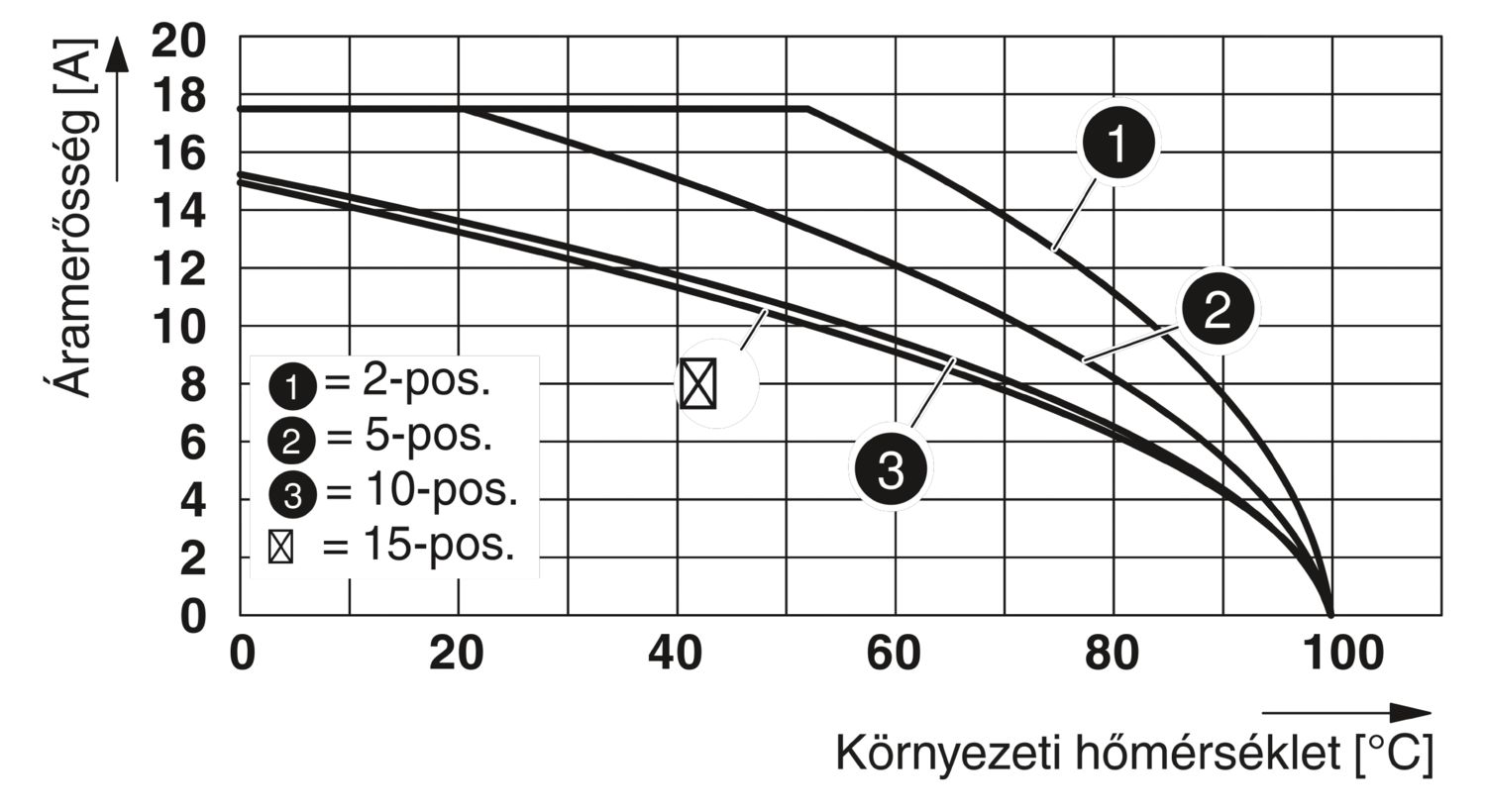

Környezeti hõmérséklet (üzemi)	-60 °C ... 100 °C (maximális üzemi hőmérséklet-tartomány, beleértve a saját melegedést, lásd a derating görbét)
Környezeti hőmérséklet (tárolás/szállítás)	-25 °C ... 60 °C (rövid ideig (kevesebb mint 24 óra), -60 °C és +70 °C között)
Környezeti hőmérséklet (szerelés)	-5 °C ... 70 °C
Környezeti hőmérséklet (működés)	-5 °C ... 70 °C
Megengedett páratartalom (üzemben)	20 % ... 90 %
Megengedett páratartalom (tárolás/szállítás)	30 % ... 70 %

Szabvány szerinti csatlakozás	IEC 61984

Szerelési mód	NS 35/7,5
	NS 35/15

Kereskedelmi adatok

Cikkszám	3212400
Csomagolási egység	50 Darab
Minimális rendelési mennyiség	50 Darab
Értékesítési kulcs	BE2241
Termékkulcs	BE2241
GTIN	4046356565325
Tömeg/db (csomagolással)	5,67 g
Tömeg/db (csomagolás nélkül)	5,63 g
Vámtarifaszám	85369010
Származási ország	PL

Besorolások

Engedélyek

Approval Specification Data
	Névleges feszültség U_N:	Névleges áram I_N	Keresztmetszet AWG
B
	300 V	15 A	26 - 14
C
	300 V	15 A	26 - 14
D
	600 V	5 A	26 - 14

Approval Specification Data
	Névleges feszültség U_N:	Névleges áram I_N	Keresztmetszet AWG	Keresztmetszet mm²
keine
	500 V			0,14 - 1,5

Environmental product compliance

Kompatibilis termékek

Tartozékok

Az Ön előnyei

A kettős működtetőnyílásban végezhető vizsgálat lehetősége mellett minden kapocsnál egy kiegészítő vizsgálóleágazás is rendelkezésre áll

A kompakt felépítés és a homlokoldali csatlakozás lehetővé teszi a vezetékezést a legszűkebb helyeken is

A direkt rugós csatlakozókapcsokat a CLIPLINE complete System rendszerjellemzőin kívül az érvéghüvellyel rendelkező vezetékek vagy a merev vezetékek egyszerű és szerszám nélküli vezetékezése jellemzi

Vasúti alkalmazásokhoz bevizsgálva

ECLASS-13.0	27250117
ECLASS-15.0	27250117

EU RoHS
Teljesíti a RoHS-irányelv szerinti követelményeket	Igen (Nincsenek mentességi szabályok)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nincsenek a határértékek feletti veszélyes anyagok
EU REACH SVHC
REACH jelöltanyagokra hivatkozás (CAS-sz.)	Nem tartalmaz 0,1%-nál nagyobb tömegszázalékban anyagokat
