OCS HP 121006 GY7035
-
Venkovní pouzdro
1471775

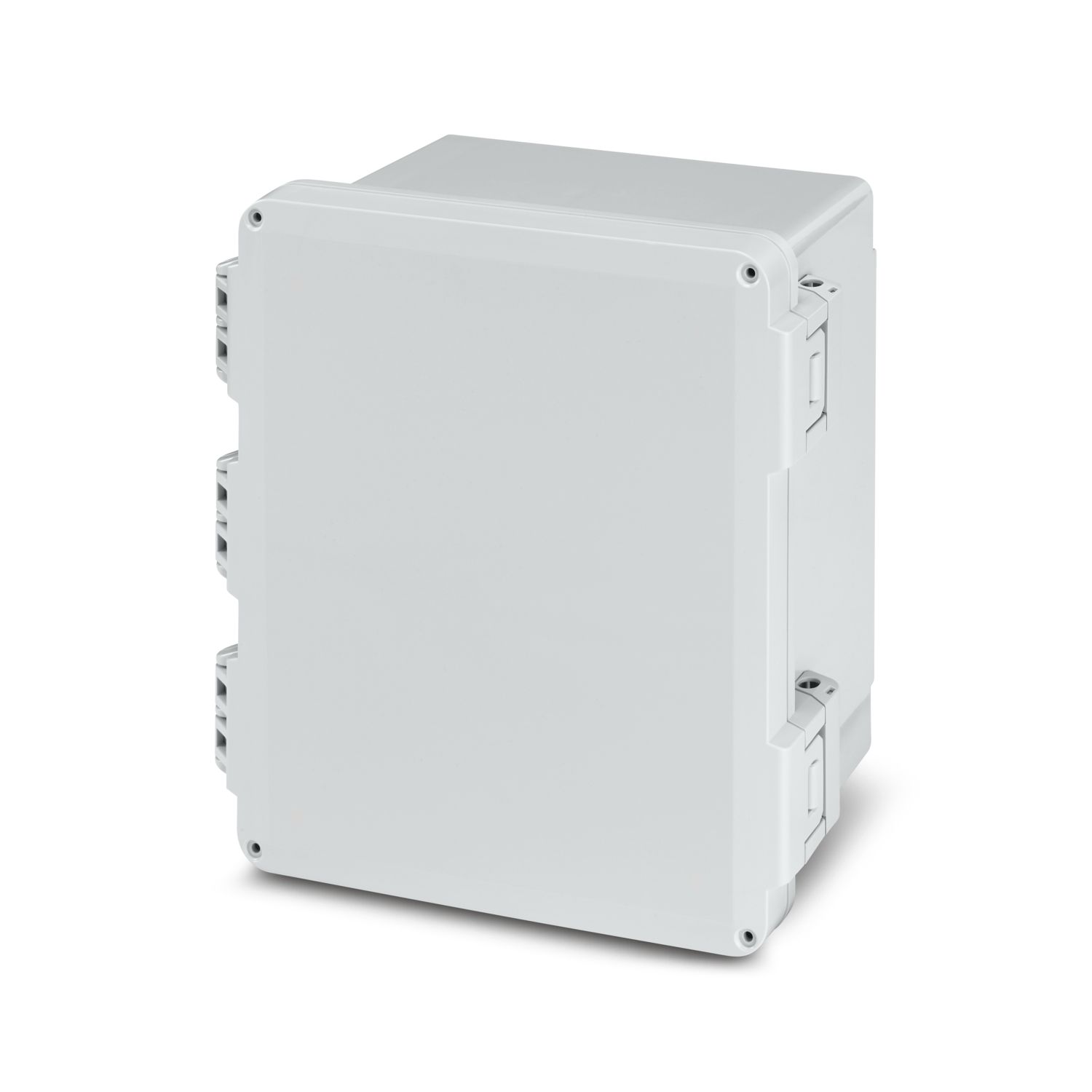

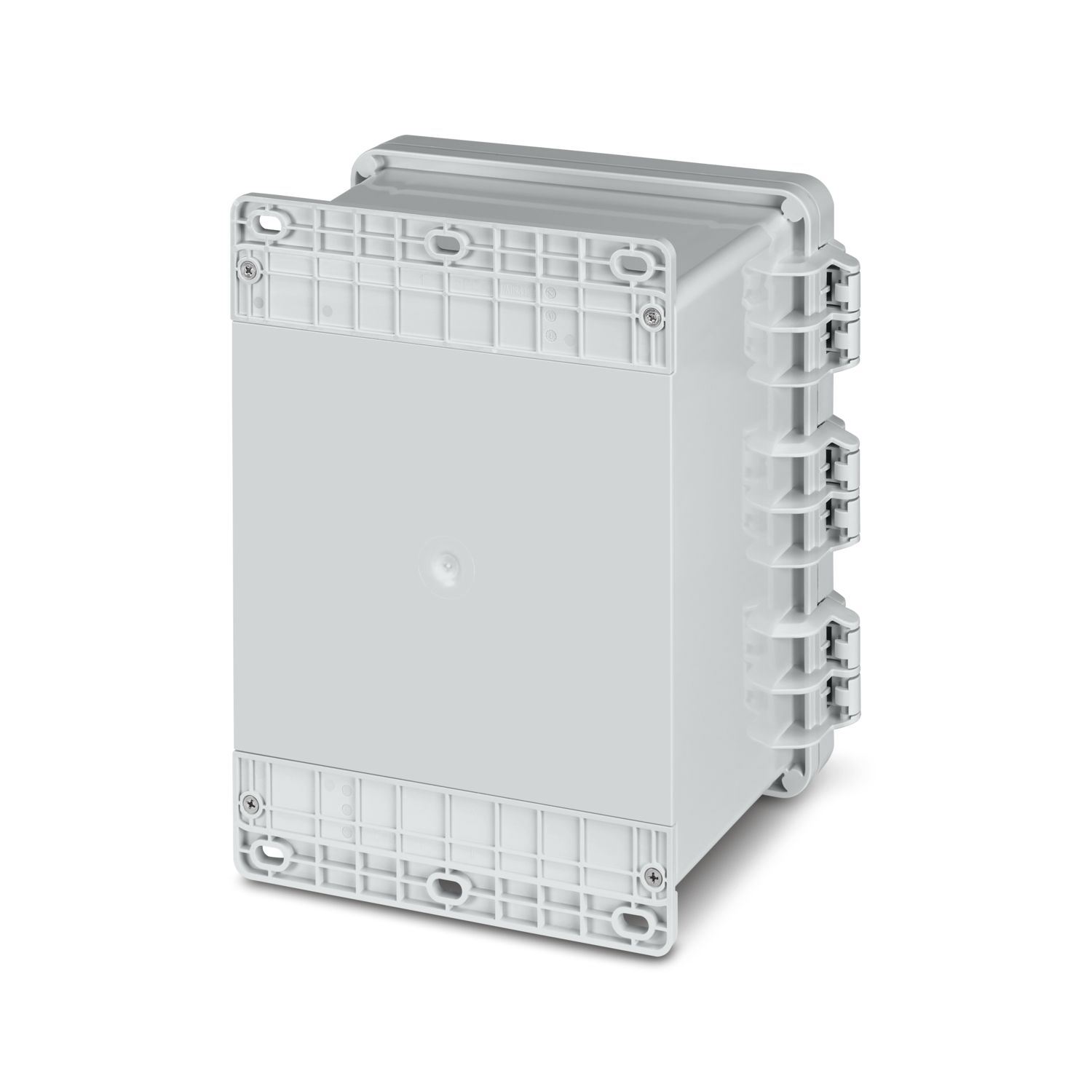

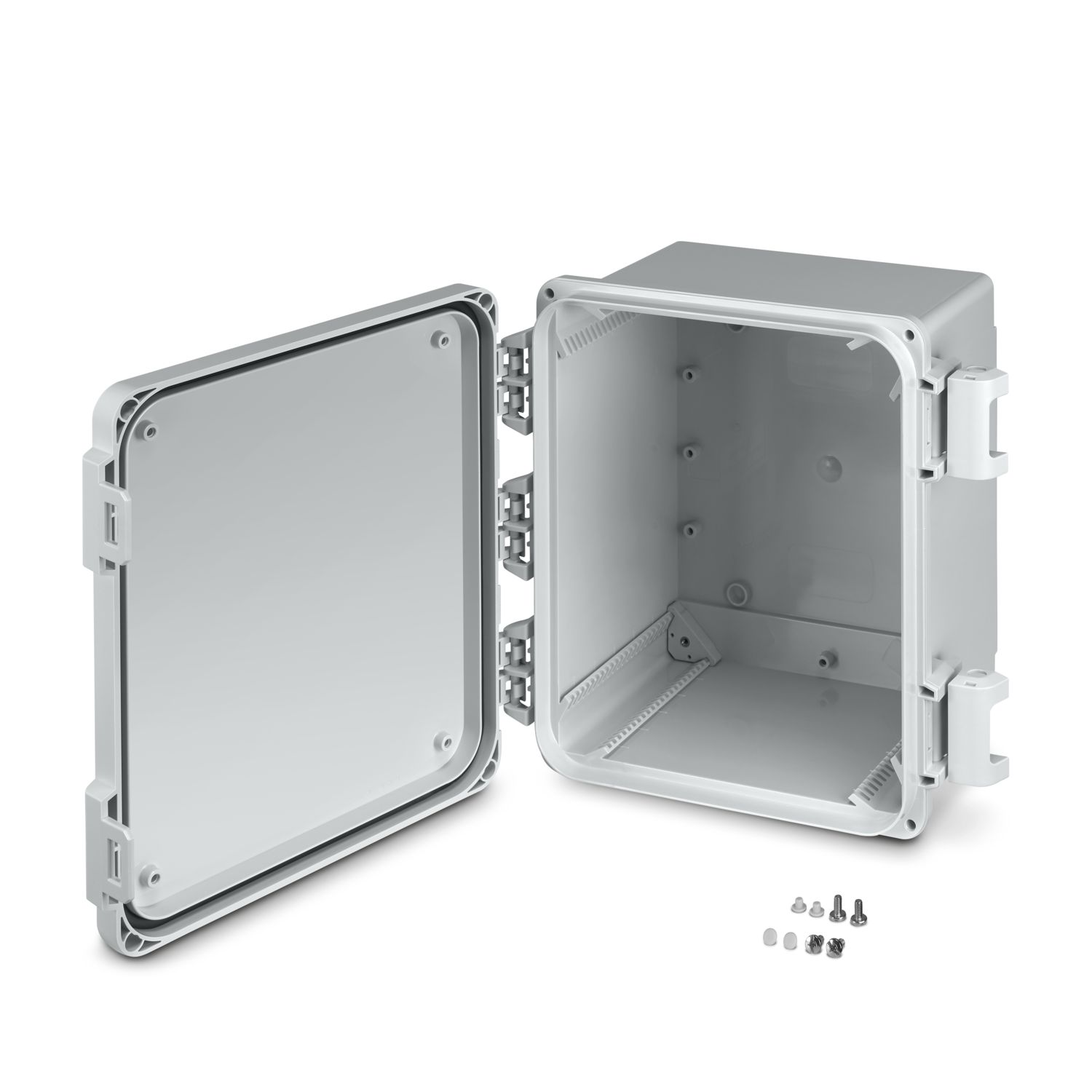

Pouzdro pro venkovní použití, barva: světle šedá; rozměry: 326 x 308 x 185 mm (12" x 10" x 6"), vč. rohových vložek, záslepek, šroubů, kryt: světle šedý, plastový zacvakávací uzávěr, materiál: PC, UV stabilizovaný
Tento výrobek vyžaduje k provozu další výrobky.
Nezbytné příslušenství
Detaily výrobku
| Montážní pokyny | Pro přišroubování součástí k rohovým vložkám, montážním věžím a pouzdru použijte výhradně dodané šrouby. |
| Doporučení | Pro zachování stupně ochrany musíte do všech otvorů nainstalovat vhodné součásti s minimálně stejným stupněm ochrany IP. |
| Doporučení | Další informace a podrobnější rozměry najdete v sekci Ke stažení. |

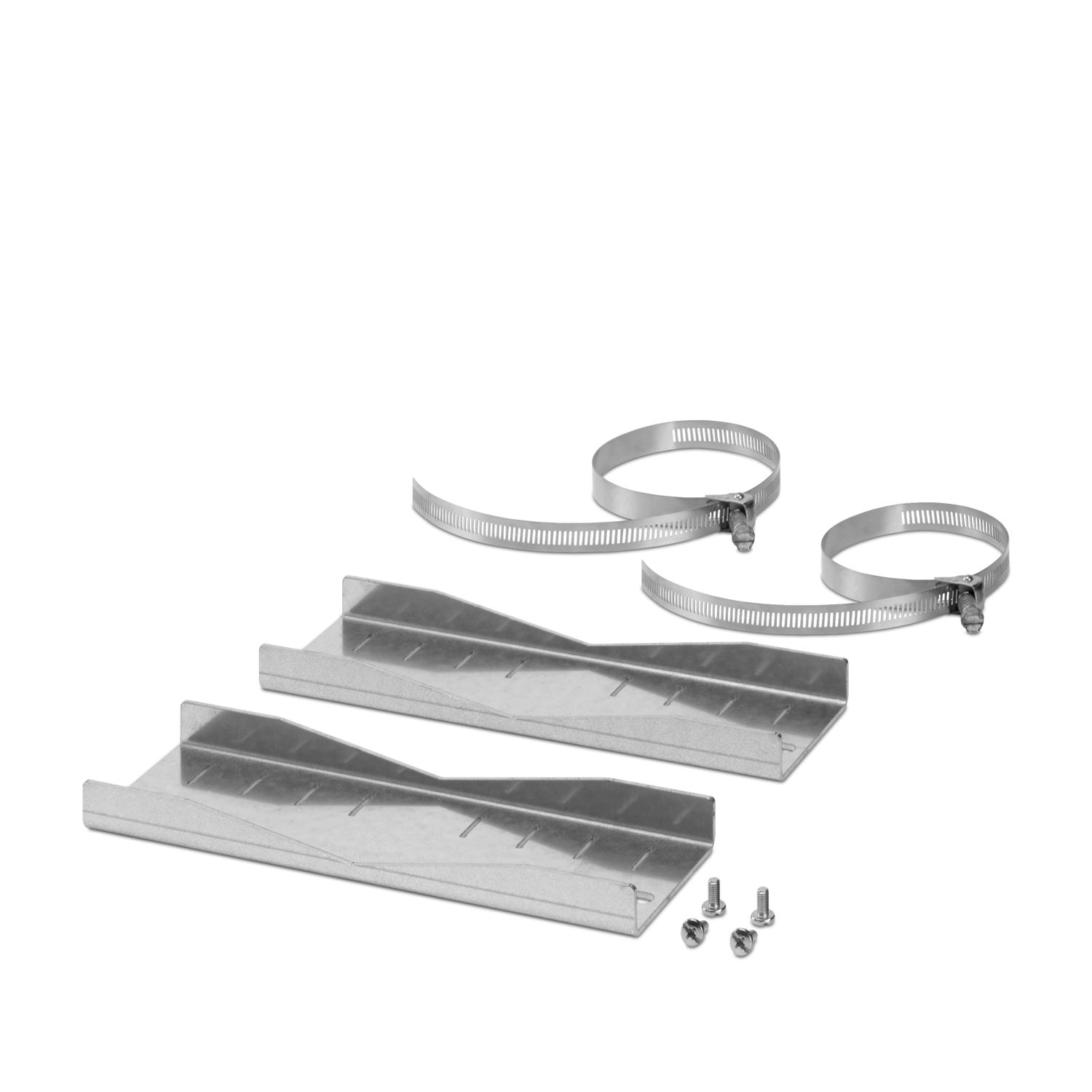

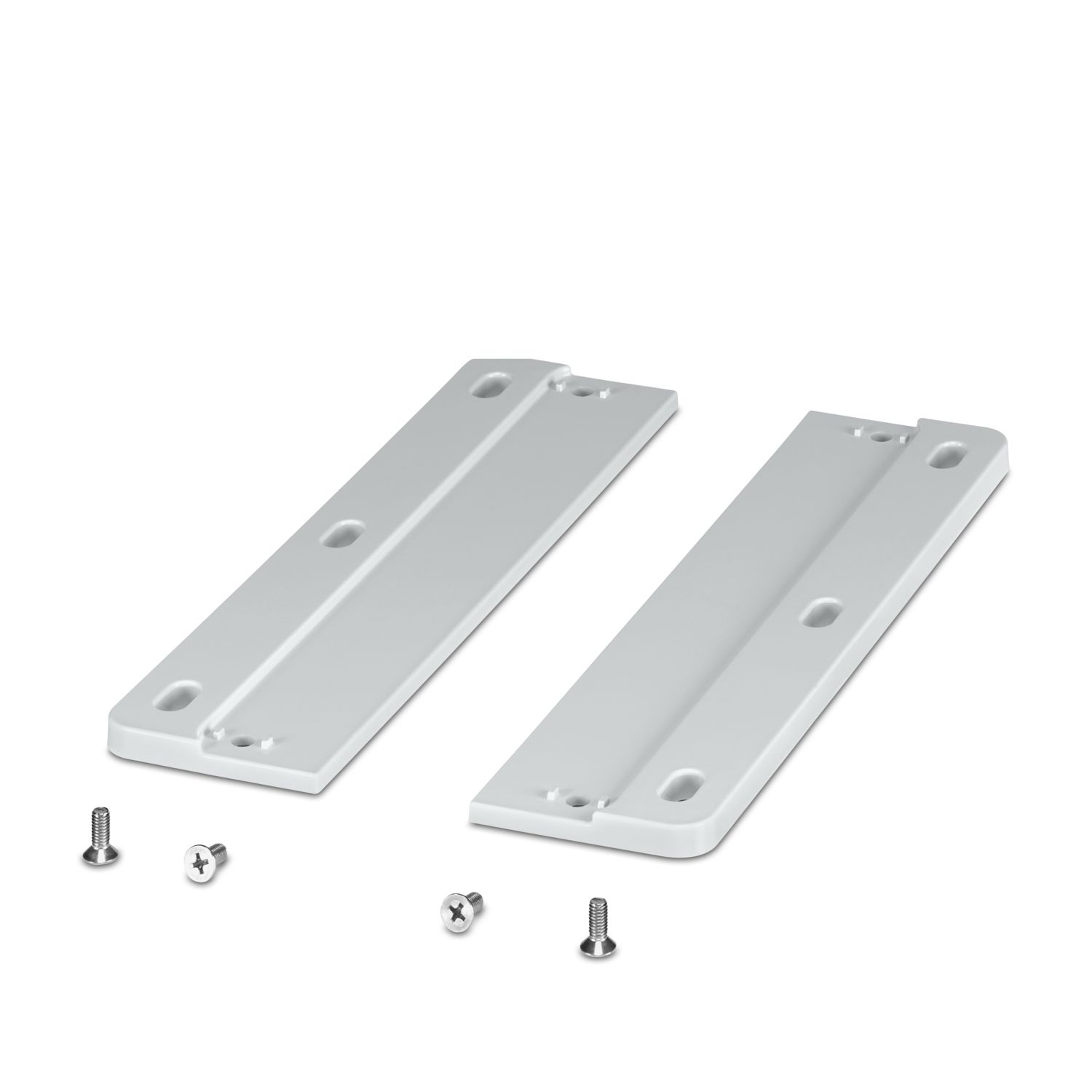

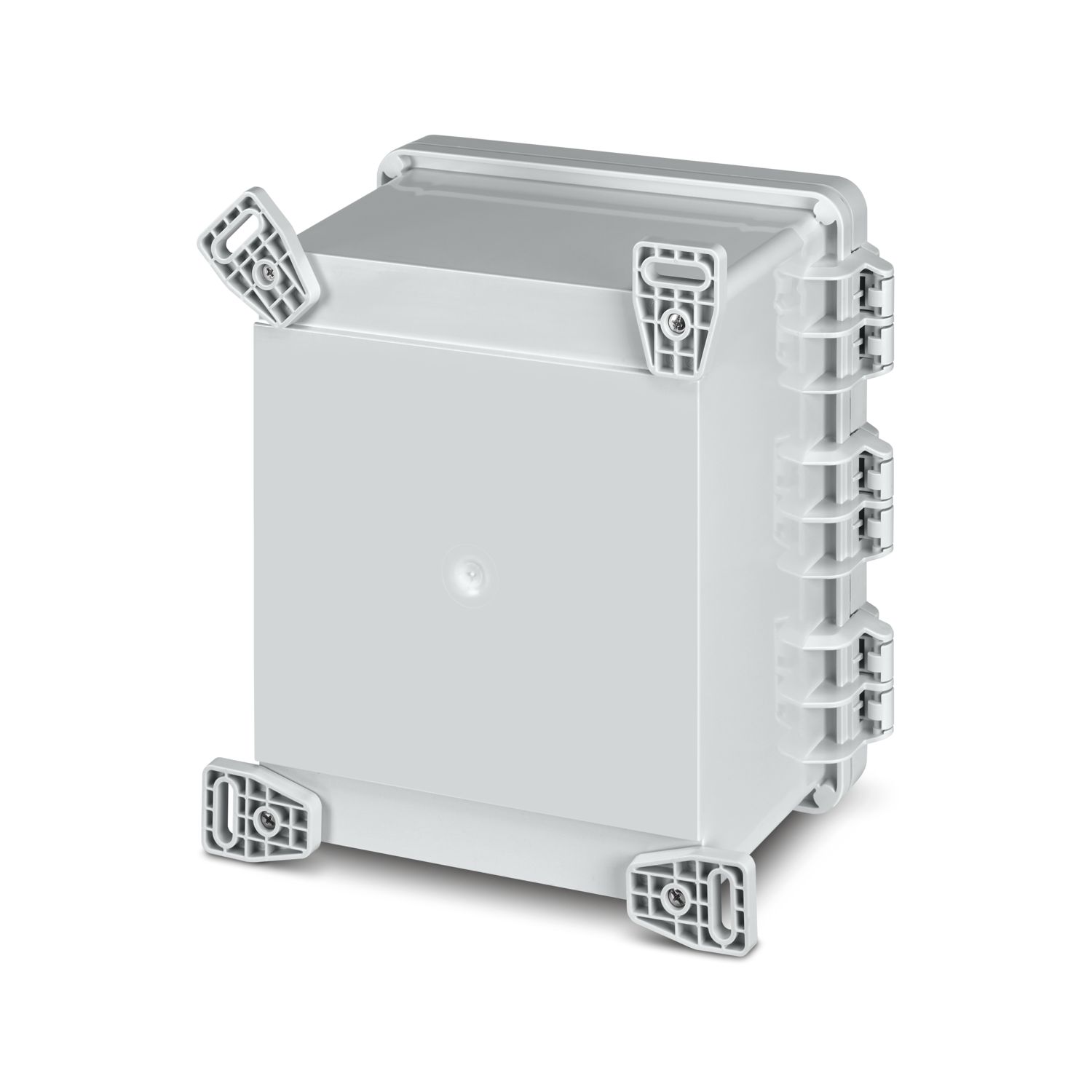

| Pokyny pro objednávku: | Upevňovací patky, upevňovací desky, montážní desky i upevňovací prvky pro montáž na sloup jsou k dispozici jako příslušenství, ale nejsou součástí dodávky. |
| Typ produktu | Kompletní pouzdro |
| Druh pouzdra | Ovní pouzdro |
| Řada pouzder | OCS |
| Produktová řada | OCS..1210.. |
| Provedení | Neprůhledné kompletní pouzdro včetně upevňovacího materiálu |
| Větrací otvor k dispozici | ne |
| Přihrádka na baterie | ne |
| Výkres v měřítku |
|
| Šířka | 308 mm |
| Výška | 326 mm |
| Hloubka | 185 mm |
| Průměr vyvrtaného otvoru | 10 mm (Možná mechanická pojistka na západkovém uzávěru) |
| Barva (Pouzdro) | světle šedá (RAL 7035) |
| Barva (Kryt pouzdra) | světle šedá (RAL 7035) |
| Materiálem (Pouzdro) | PC UV stabilizovaný |
| Materiálem (Těsnění) | PUR |
| Třída hořlavosti podle UL 94 | V2 |
| Povrchové vlastnosti | neupravený |
| Zkouška žhavým drátem | |
| Specifikace zkoušky | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Teplota | 850 °C |
| Doba působení | 30 s |
| Stupeň ochrany (IP kód) | |
| Specifikace zkoušky | DIN EN 60529 (VDE 0470-1):2000-09 |
| Okolní podmínky | |
| Max. dosažitelný kód IP | IP69 |
| Max. dosažitelný kód NEMA | 6P |
| Rázová pevnost | IK10 (při –35 °C ... +40 °C) |
| Teplota prostředí (provoz) | -40 °C ... 80 °C |
| Způsob upevnění desky plošných spojů | Šroubení |
| Způsob montáže | Montáž na sloup nebo montáž na stěnu |
| Montážní poloha | libovolně |
| Způsob balení | Balení v kartonu |
Vaše výhody
Mezinárodně certifikovaný systém pouzder
Speciální plast umožňuje bezpečný nepřetržitý provoz
Chrání před stříkající vodou
Odolává i silnému mechanickému namáhání
Často kladené otázky
Jsou pouzdra OCS k dispozici i v jiných barvách než světle šedé?
Ano, pouzdra OCS jsou k dispozici i v jiných barvách. Požadované minimální objednací množství (MOQ) pro pouzdra ve speciálních barvách vám sdělíme na vyžádání.
Existují i jiné uzamykací mechanismy než plastová západka?
Ano, na vyžádání jsou k dispozici další tři možnosti:
- Kovová západka
- Závěs se dvěma šrouby
- šroubovací kryt
Kontaktujte za tímto účelem naše servisní středisko zadáním webového kódu #0685 do vyhledávacího pole na našich webových stránkách a pomocí kontaktního formuláře.
Jsou pouzdra k dispozici také v prefabrikovaných verzích, jako je standardní M12?
Protože je pouzdro vyrobeno z čistého polykarbonátu, je nutno ho vždy vyfrézovat. Vylamovací otvory nejsou možné. Individuální otvory lze realizovat frézováním. Pro dotazy týkající se individuálního zpracování je vám k dispozici naše servisní středis... Zobrazit více
Protože je pouzdro vyrobeno z čistého polykarbonátu, je nutno ho vždy vyfrézovat. Vylamovací otvory nejsou možné. Individuální otvory lze realizovat frézováním. Pro dotazy týkající se individuálního zpracování je vám k dispozici naše servisní středisko. Zadejte do vyhledávacího pole na našich webových stránkách webový kód #0685 a použijte kontaktní formulář.
Zobrazit méněCo znamená IP68 a IK10 v souvislosti s pouzdrem OCS?
IP68 znamená, že pouzdro OCS s vestavěnou elektronikou lze ponořit do vody až do hloubky 2 metrů na dobu maximálně 24 hodin. IK je odolnost vůči nárazům. S IK10 odolá pouzdro nárazu o energii až 20 joulů (což odpovídá 5 kg při pádu z výšky 40 cm).
Je ochrana IP ovlivněna instalací technologie připojení?
Ano, vždy se zohledňuje ochrana IP celého systému. Nejnižší stupeň ochrany IP určuje stupeň ochrany celého systému.
Mohu do svého pouzdra OCS integrovat displej?
Ano, i v tomto ohledu je systém velmi flexibilní. Displej je možné integrovat přímo do krytu i do panelu. Pokud je displej integrován do panelu a chráněn průhledným krytem, zachovává si pouzdro vysoký stupeň ochrany IP68.
Jakou technologii připojení mohu použít?
Pouzdro OCS nabízí dostatek prostoru pro rozsáhlou technologii připojení. Lze integrovat mnoho různých technologií připojení, od fotovoltaických konektorů (Sunclix) až po klasické zásuvky RJ45. Kontaktujte za tímto účelem naše servisní středisko zadá... Zobrazit více
Pouzdro OCS nabízí dostatek prostoru pro rozsáhlou technologii připojení. Lze integrovat mnoho různých technologií připojení, od fotovoltaických konektorů (Sunclix) až po klasické zásuvky RJ45. Kontaktujte za tímto účelem naše servisní středisko zadáním webového kódu #0685 do vyhledávacího pole na našich webových stránkách a pomocí kontaktního formuláře.
Zobrazit méně
