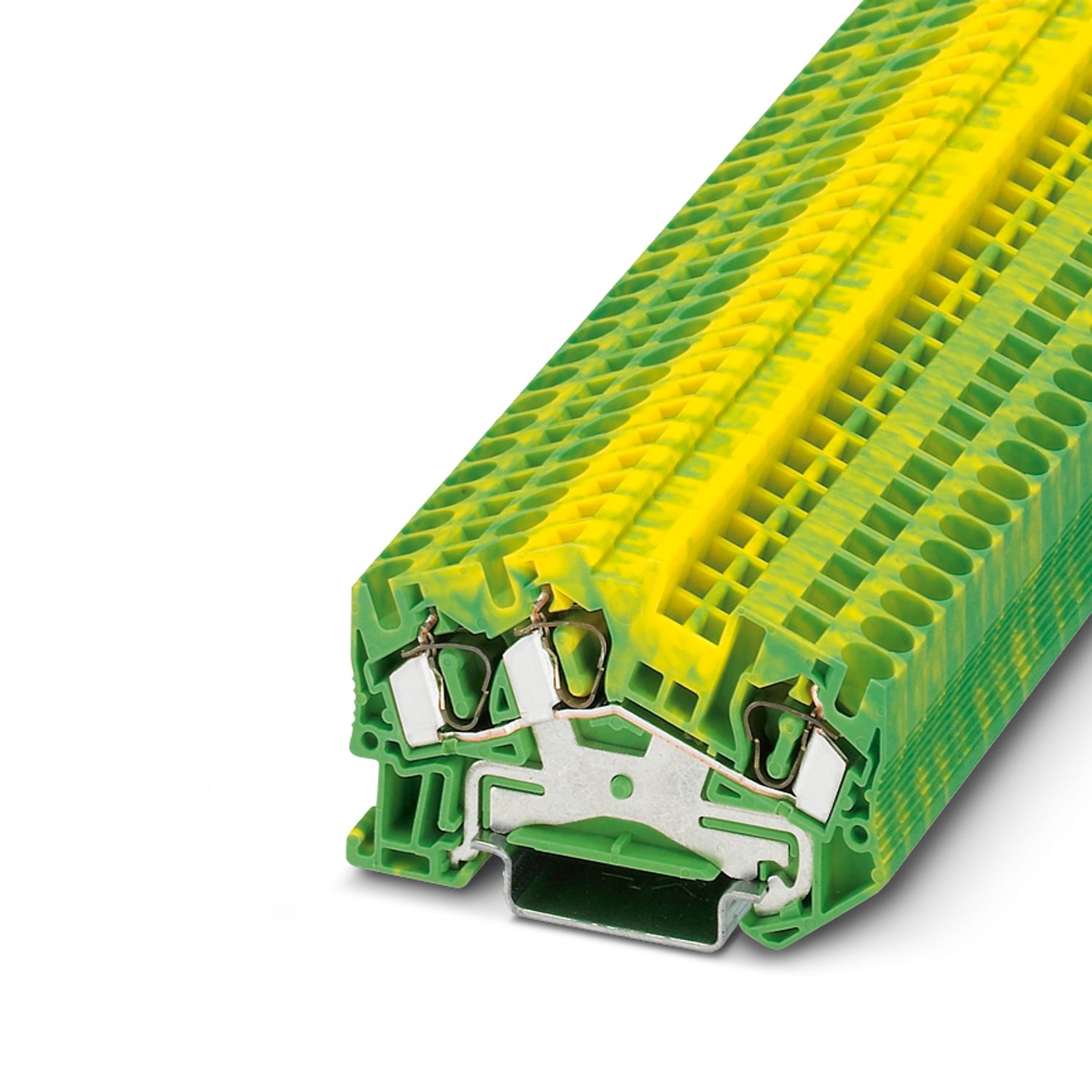

STS 4-TWIN-PE - Zacisk przewodu ochronnego

3031678

Zacisk przewodu ochronnego, ilość przyłączy: 3, rodzaj przyłącza: Przyłącze sprężynowe, 1. poziomowe, przekrój: 0,08 mm² - 6 mm², rodzaj montażu: NS 35/7,5, NS 35/15, kolor: zielono-żółty

Szczegóły produktu

Typ produktu	Złącze przewodu ochronnego,
Ilość przyłączy	3
Liczba rzędów	1
Właściwości izolacji
Kategoria przepięciowa	III
Stopień zabrudzenia	3

Znamionowe napięcie udarowe	8 kV
Maksymalna utrata mocy w warunkach znamionowych	1,02 W

Liczba przyłączy na poziom	3
Przekrój znamionowy	4 mm²
1. poziomowe
Wskazówka	Należy uwzględnić obciążalność prądową szyn nośnych.
Długość odizolowania	8 mm ... 10 mm
sonda wzorcowa	A4
Przyłącze według normy	IEC 60947-7-2
Przekrój przewodu sztywnego	0,08 mm² ... 6 mm²
przekrój przewodu AWG	28 ... 10 (przeliczone według IEC)
Przekrój przewodu, linka	0,08 mm² ... 4 mm²
Przekrój przewodu linki [AWG]	28 ... 12 (przeliczone według IEC)
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego)	0,14 mm² ... 4 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego)	0,14 mm² ... 4 mm²

Dane znamionowe (ATEX/IECEx)
Oznaczanie	 II 2 G Ex eb IIC Gb
Zakres temperatur stosowania	-60 °C ... 110 °C
Akcesoria ze świadectwem Ex	3031704 D-STS 4
	1204517 SZF 1-0,6X3,5
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
Wyjście	(trwale)
Dane przyłącza Ex Informacje ogólne
Przekrój znamionowy	4 mm²
Przekrój znamionowy AWG	12
Zdolność przyłączeniowa sztywne	0,08 mm² ... 6 mm²
przyłączane przewody AWG	28 ... 10
Zdolność przyłączeniowa giętkie	0,08 mm² ... 4 mm²
przyłączane przewody AWG	28 ... 12

Szerokość	6,2 mm
Szer. pokrywy	2,2 mm
Wysokość	64,5 mm
Głębokość na NS 35/7,5	43 mm
Głębokość na NS 35/15	50,5 mm

Kolor	zielono-żółty
Klasa palności wg UL 94	V0
Grupa materiału izolacyjnego	I
Materiał izolacyjny	PA
Statyczne zastosowanie materiału izolacyjnego w zimnie	-60 °C
Wskaźnik temperatury izolacji (DIN EN 60216-1 (VDE 0304-21))	125 °C
Względny wskaźnik temperatury izolacji (Elec., UL 746 B)	130 °C
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R22	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R23	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R24	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R26	HL 1 - HL 3
Pomiar oddawania ciepła metodą kalorymetryczną NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Palność powierzchni NFPA 130 (ASTM E 162)	wynik pozytywny
Gęstość optyczna gazów spalinowych NFPA 130 (ASTM E 662)	wynik pozytywny
Toksyczność gazów spalinowych NFPA 130 (SMP 800C)	wynik pozytywny

Dane mechaniczne
Otw. ściana bocz.	tak

Wibracje przypadkowe szerokopasmowe
Specyfikacja pomiarowa	DIN EN 50155 (VDE 0115-200):2008-03
Zakres	Badanie trwałości kategoria 2, na wózku
Częstotliwość	f₁ = 5 Hz do f₂ = 250 Hz
Poziom ASD	6,12 (m/s²)²/Hz
Przyspieszenie	3,12g
Czas pomiaru na oś	5 h
Kierunki pomiaru	Oś X, Y i Z
Wynik	Badanie zakończone wynikiem pozytywnym
Udary
Specyfikacja pomiarowa	DIN EN 50155 (VDE 0115-200):2008-03
Rodzaj udaru	Półsinusioda
Przyspieszenie	30g
Czas trwania udaru	18 ms
Liczba udarów w każdym kierunku	3
Kierunki pomiaru	Oś X, Y i Z (dod. i uj.)
Wynik	Badanie zakończone wynikiem pozytywnym
Warunki otoczenia
Temperatura otoczenia (praca)	-60 °C ... 110 °C (Zakres temperatur roboczych, w tym nagrzewanie własne, maks. krótkotrwała temperatura robocza - patrz RTI Elec.)
Temperatura otoczenia (składowanie/transport)	-25 °C ... 60 °C (krótkotrwale, nie powyżej 24 h, -60 °C do +70°C)
Temperatura otoczenia (montaż)	-5 °C ... 70 °C
Temperatura otoczenia (aktywacja)	-5 °C ... 70 °C
Dopuszczalna wilgotność powietrza (praca)	20 % ... 90 %
Dopuszczalna wilgotność powietrza (składowanie/transport)	30 % ... 70 %

Przyłącze według normy	IEC 60947-7-2

Sposób montażu	NS 35/7,5
	NS 35/15

Dane handlowe

Numer artykułu	3031678
Jednostka opakowania	50 Szt.
Minimalne zamówienie	50 Szt.
Klucz sprzedaży	BE2122
Klucz produktu	BE2122
Strona katalogu	Strona 233 (C-1-2019)
GTIN	4017918193324
Waga jednej sztuki (z opakowaniem)	16,7 g
Waga jednej sztuki (bez opakowania)	15,404 g
Numer taryfy celnej	85369010
Kraj pochodzenia	DE

Klasyfikacje

Dopuszczenia

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG	Przekrój mm²
Usegroup B
			28 - 10
Usegroup C
			28 - 10
Usegroup D
			28 - 10

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG	Przekrój mm²
				- 1,5

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG	Przekrój mm²
Usegroup B
			28 - 10
Usegroup C
			28 - 10

Environmental product compliance

Produkty kompatybilne

Akcesoria

Korzyści

Kontur i podziałka jednakowe ze złączami podstawowymi

Pewne połączenie elektryczne i mechaniczne przez zwykłe zatrzaśnięcie na szynie nośnej

Spełnione są wszystkie wymagania normy IEC 60947-7-2.

EU RoHS
Spełnia wymagania dyrektywy RoHS	Tak (Brak zwolnień/wyłączeń)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Brak substancji niebezpiecznych powyżej wartości granicznych
EU REACH SVHC
Informacja o substancji z listy kandydackiej REACH (nr CAS)	Brak substancji o stężeniu masowym powyżej 0,1%

Automatyzacja

Łączenie

Oznaczniki, montaż i instalacja

Przełączanie, pomiar i monitorowanie

Zasilanie, ładowanie i ochrona
