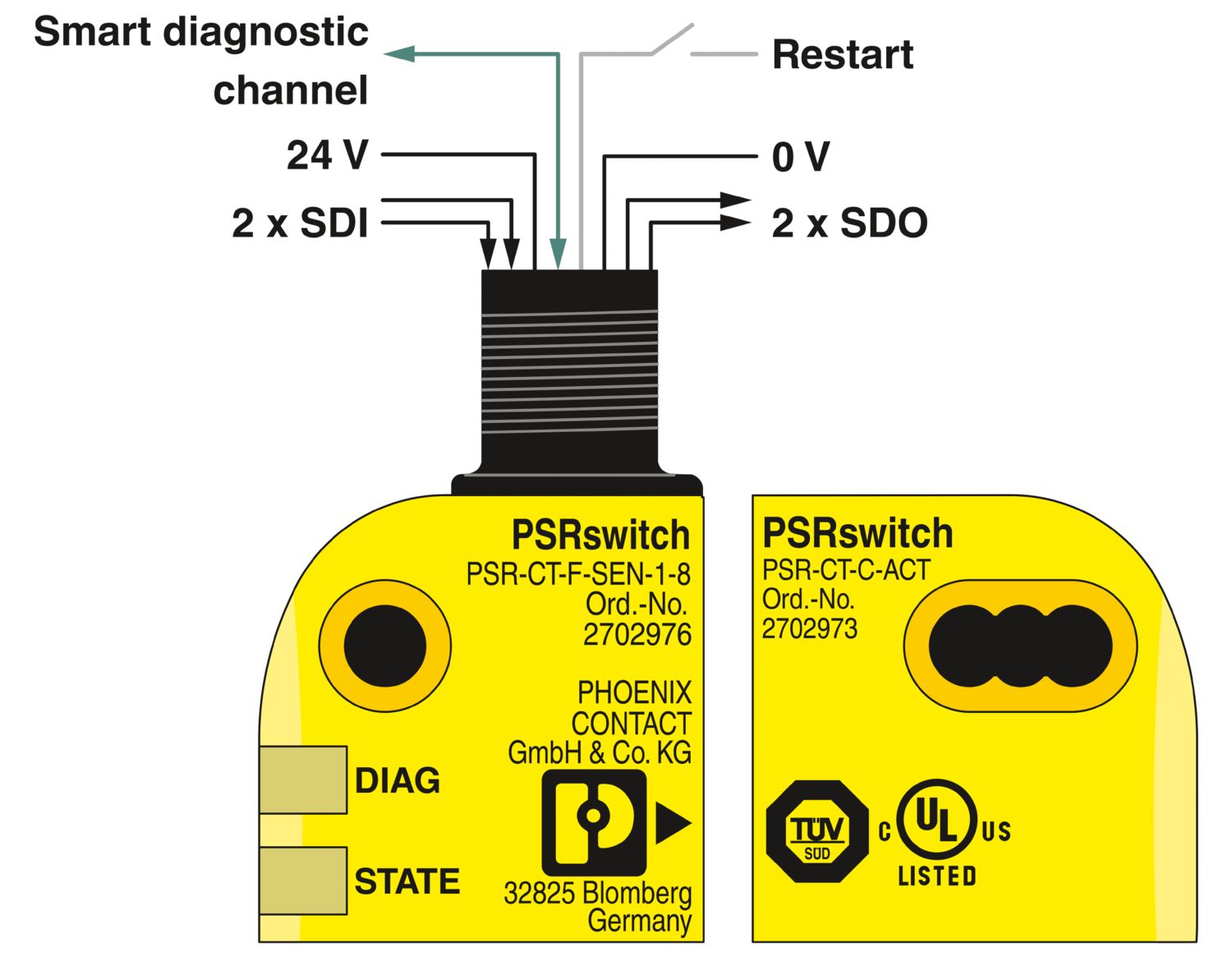

Wyłącznik bezpieczeństwa PSR-CT składa się z zestawu czujnika PSR-CT-...-SEN-1-8 o różnym sposobie kodowania oraz kodowanego elementu aktywującego PSR-CT-C-ACT. Zapewnia on maksymalną ochronę przed manipulacją i najwyższe bezpieczeństwo wg EN ISO 14119. Do wyłącznika bezpieczeństwa PSR-CT są dostępne następujące rodzaje kodowania: Wersje stałokodowe: Aby czujnik wykrył element aktywujący, konieczne jest przypisanie elementu do czujnika poprzez nauczenie. Operację uczenia można wykonać tylko raz. Następnie czujnik i element aktywujący są przypisane do siebie na stałe na podstawie swojego kodu. Wyłączniki bezpieczeństwa w wersji stałokodowej osiągają wysoki poziom kodowania. Wersje jednokodowe: Aby czujnik wykrył element aktywujący, konieczne jest przypisanie elementu do czujnika poprzez nauczenie. Operację uczenia nowego elementu aktywującego można powtarzać dowolną liczbę razy. Czujnik wykrywa ostatni nauczony element aktywujący. Wyłączniki bezpieczeństwa w wersji jednokodowej osiągają wysoki poziom kodowania. Wersje wielokodowe: Czujnik wykrywa każdy element aktywujący dopuszczonego typu. Nie ma możliwości przypisania określonego kodu elementu aktywującego. Wyłączniki bezpieczeństwa w wersji wielokodowej osiągają niski poziom kodowania.
PSR-CT-F-SEN-1-8
-
Wyłącznik bezpieczeństwa, czujnik
2702976
Bezdotykowy wyłącznik bezpieczeństwa do kat. 4, PL e (EN ISO 13849), SIL 3 (IEC 61508), czujnik stałokodowy z kodowaniem RFID, typ 4 (EN ISO 14119), uruchomienie ręczne lub automatyczne, zintegrowana diagnostyka, zasilanie 24 V DC, IP69K, wtyk M12
Dostępne bezpłatnie do pobrania.
Do pobrania
Szczegóły produktu
| Wskazówka dotycząca zastosowania | |
| Wskazówka dotycząca zastosowania | Wyłącznie do użytku przemysłowego |
| Typ produktu | Wyłącznik bezpieczeństwa |
| Rodzina produktów | PSR-CT |
| Technologia | Transponder |
| Zastosowanie | Monitorowanie drzwi bezpieczeństwa |
| Monitorowanie pozycji | |
| Typ wg EN ISO 14119 | 4 |
| Poziom kodowania wg EN ISO 14119 | wysoki |
| Właściwości izolacji | |
| Klasa ochrony | III |
| Właściwości izolacji | |
| Stopień zabrudzenia | 3 |
| Czasy | |
| Czas rozbieżności | maks. 10 ms (między wyjściami bezpieczeństwa) |
| Opóźnienie załączenia | typ. 5 s (po włączeniu UB) |
| Czas załączenia | maks. 400 ms (wyjść bezpieczeństwa) |
| Czas ryzyka | maks. 125 ms (Urządzenie pojedyncze) |
| Impulsy testowe | typ. 300 µs (Czas trwania impulsu testowego) |
| ok. 100 ms (Częstotliwość impulsu testowego) | |
| Czas opóźnienia | typ. 10 ms (Opóźnienie czasu ryzyka na urządzenie) |
| Częstotliwość łąCzenia | maks. 1 Hz |
| Prąd zwarcia | typ. 100 A (warunkowy prąd zwarciowy) |
| Częstotliwość łąCzenia | maks. 1 Hz |
| Znamionowe napięcie izolacji | maks. 300 V |
| Znamionowe napięcie udarowe | maks. 1,5 kV |
| Zasilanie | |
| Napięcie zasilania | 24 V DC ±15 % (PELV, regulowany, tętnienie resztkowe < 5 %) |
| Pobór prądu | maks. 40 mA |
| Zabezpieczenie | min. 0,25 A (wykonać zewnętrznie) |
| maks. 8 A (wykonać zewnętrznie) | |
| Rodzaj zestyku | 2 bezpieczne wyjścia cyfrowe |
| Sygnalizacja | |
| Oznaczenie | DGN |
| Opis wyjścia | PNP |
| Liczba wyjść | 1 |
| Napięcie wyjściowe | min. (UB - 1,5 V (HIGH)) |
| maks. (UB (HIGH)) | |
| min. 0 V DC (LOW) | |
| maks. 1 V DC (LOW) | |
| Prąd | min. 1 mA |
| maks. 50 mA | |
| Odporne na zwarcia | tak |
| Wyjście bezpieczeństwa | |
| Oznaczenie | FO1A, FO1B |
| Opis wyjścia | Wyjścia półprzewodnikowe, PNP |
| Liczba wyjść | 2 |
| Napięcie wyjściowe | min. (UB - 1,5 V (HIGH FO1A, FO1B)) |
| maks. (UB (HIGH FO1A, FO1B)) | |
| min. 0 V DC (LOW FO1A/FO1B) | |
| maks. 1 V DC (LOW FO1A/FO1B) | |
| Prąd łączeniowy | min. 1 mA (na każde wyjście bezpieczeństwa) |
| maks. 150 mA (na każde wyjście bezpieczeństwa) | |
| Prąd resztkowy | ≤ 0,25 mA |
| Kategoria użytkowa wg IEC 60947-5-2 | 150 mA (24 V (DC13)) |
| Odporne na zwarcia | tak |
| Uwaga, układ ochronny | UWAGA: W przypadku obciążeń indukcyjnych zabezpieczyć wyjścia diodą gaszącą. |
| Technika przyłączeniowa | |
| Technika przyłączeniowa | Łącznik wtykowy M12 |
| wtykowe | nie |
| Liczba biegunów | 8 |
| Przyłącze przewodu | |
| Rodzaj przyłącza | Złącze |
| Technika przyłączeniowa | Łącznik wtykowy M12 |
| Wskaźnik stanu | 2 LED |
| Rysunek wymiarowy |
|
| Szerokość | 26,5 mm |
| Wysokość | 40 mm |
| Głębokość | 18 mm |
| Odstęp minimalny | 140 mm (między dwoma wyłącznikami bezpieczeństwa) |
| 7 mm (między czujnikiem a elementem aktywującym przy ruszaniu w kierunku y) |
| Kolor (Obudowa) | żółty (RAL 1018) |
| Materiał obudowy | PBT |
| Parametry bezpieczeństwa: EN ISO 13849 | |
| Kategoria | 4 |
| Performance Level (PL) | e |
| Parametry bezpieczeństwa: IEC 61508 - High-Demand | |
| Safety Integrity Level (SIL) | 3 |
| Warunki otoczenia | |
| Stopień ochrony | IP65/IP67/IP69/IP69K |
| IP67 (z okablowaniem SAC) | |
| Temperatura otoczenia (praca) | -25 °C ... 55 °C |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 70 °C |
| Drgania (praca) | wg EN 60947-5-2 |
| Zgodność/dopuszczenia | |
| Zgodn. z komp. elektrom. | EN 60947-5-3 |
| Sposób montażu | nie w jednej płaszczyźnie |
| Informacja montażu | Przestrzegać EN ISO 14119 |
| maks. moment dokręcenia do mocowania: 0,8 Nm | |
| Pozycja montażu | dowolna |
cUL Listed
ID dopuszczenia: E196162Bezpieczeństwo działania
ID dopuszczenia: Z10 029429 0033FCC
ID dopuszczenia: YG3-PSR1Industry Canada
ID dopuszczenia: 4720B-PSR1
Korzyści
Zintegrowana funkcja restartu na wyłączniku
4 pozycje aktywacji, 3 kierunki ruszania
Ochrona przed manipulacją dzięki transponderowi RFID
Szybka diagnostyka dzięki dokładnym informacjom o statusie
Kompletna technika przyłączeniowa M12 do komfortowej instalacji

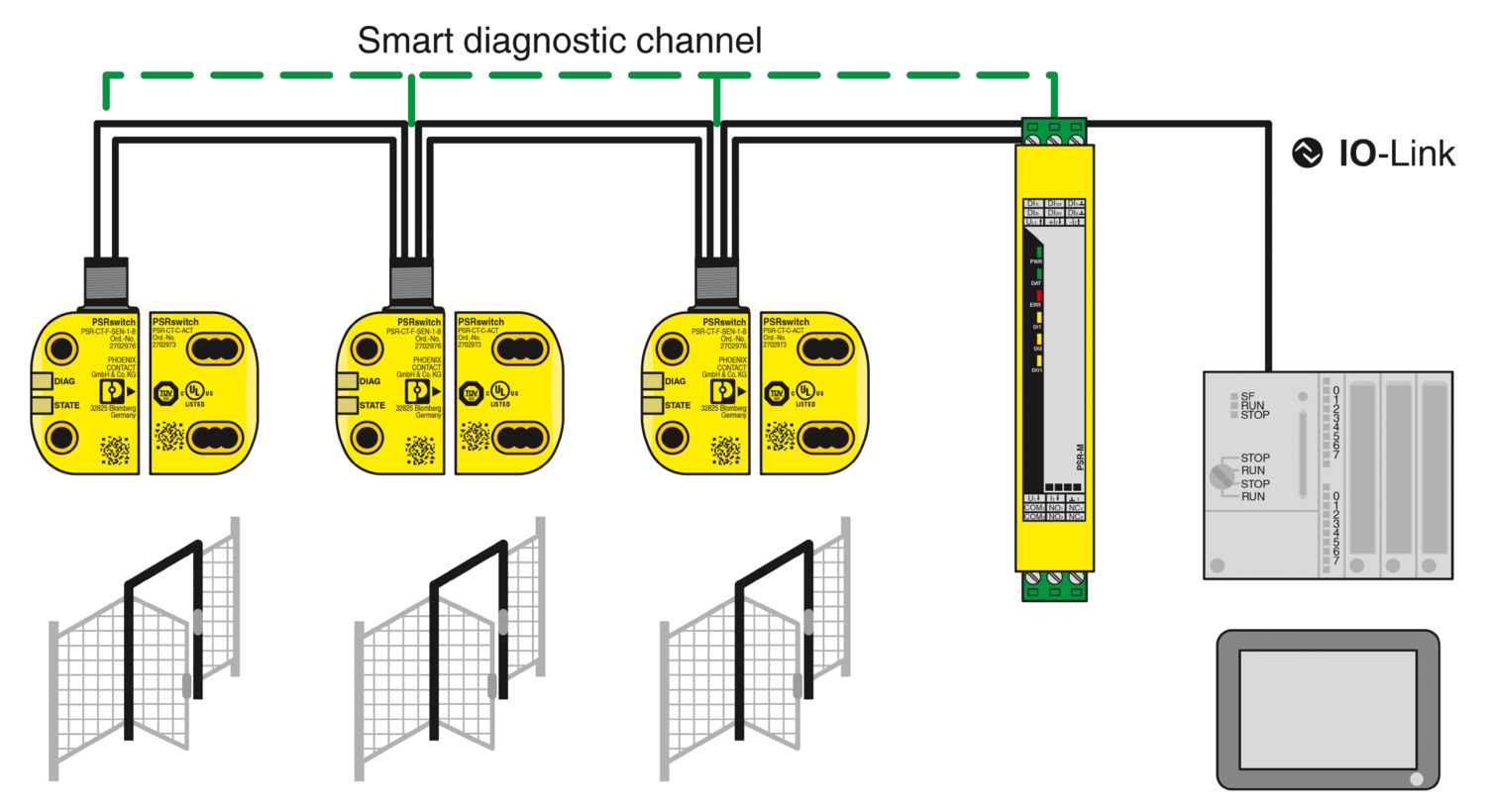

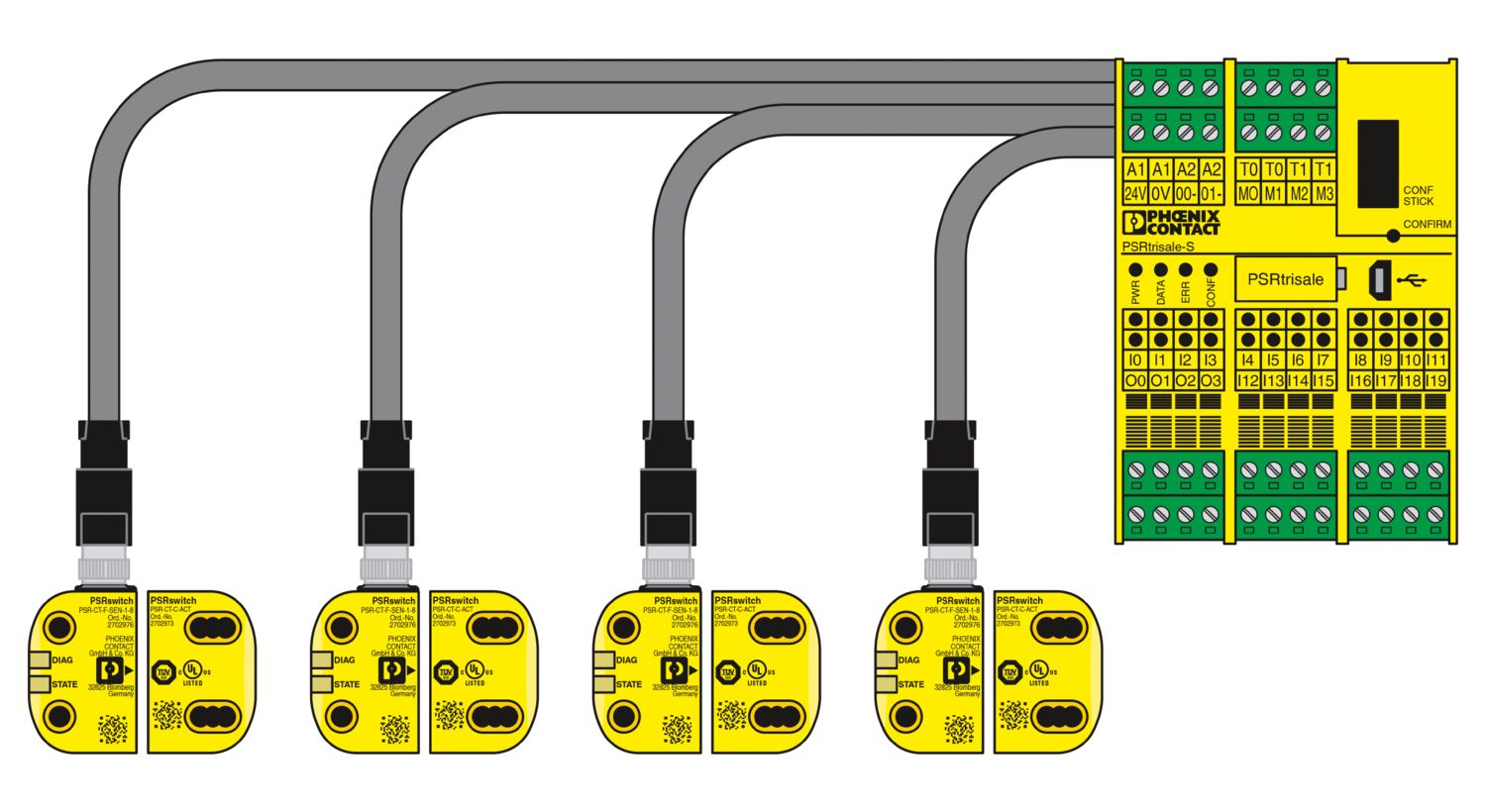

Bezpieczny układ szeregowy wg EN ISO 14119
Elastyczne zastosowanie dzięki kompaktowej budowie
Bezpieczne i ekonomiczne kompletne rozwiązanie
