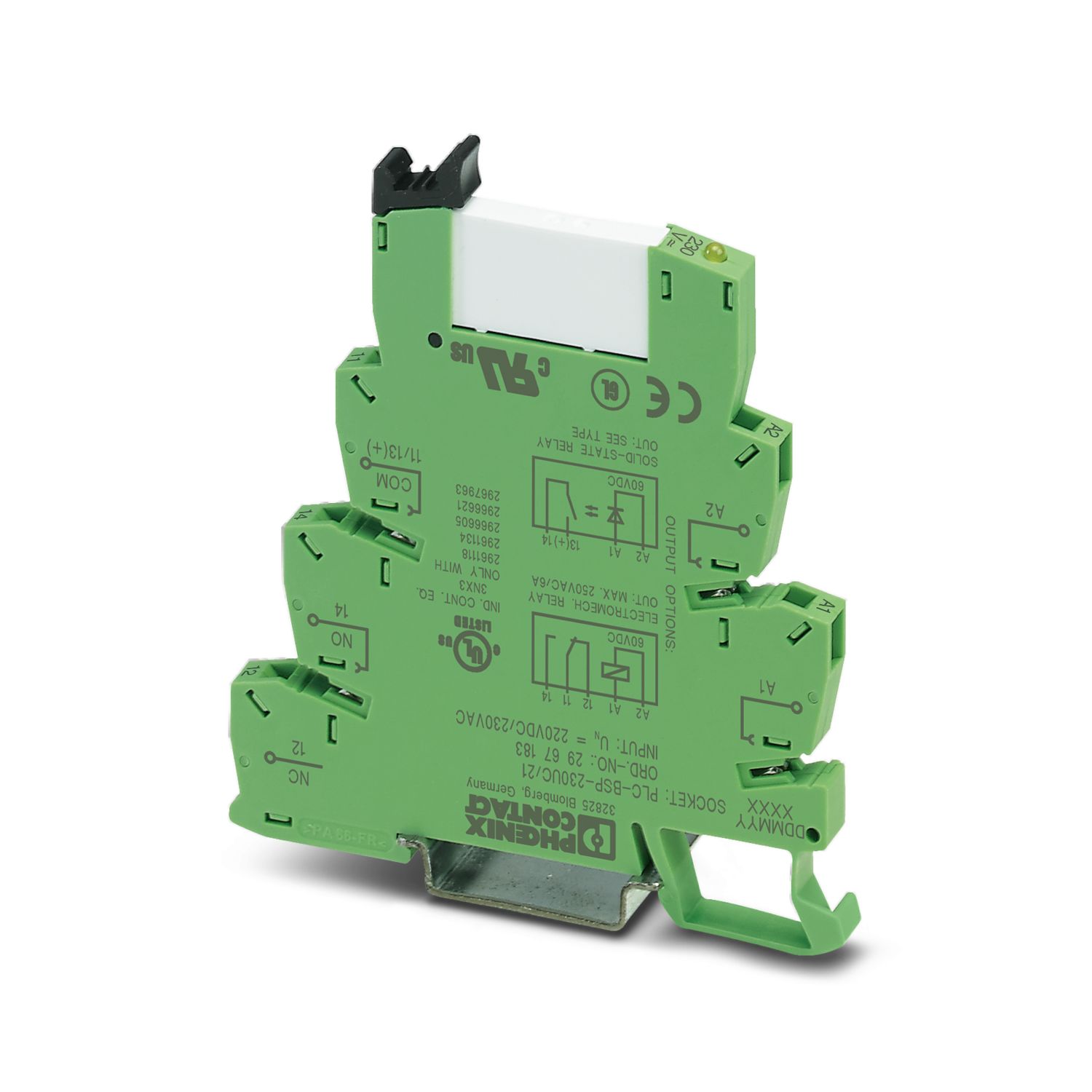

PLC-RSP-230UC/21AU - Moduł przekaźnika - 2966647

Typ produktu	Moduł przekaźnika
Rodzina produktów	PLC-INTERFACE
Zastosowanie	Uniwersalny
Tryb pracy	100 % współczynnik pracy
Trwałość mechaniczna	2x 10⁷ cykli łączeniowych
Właściwości izolacji: Normy / przepisy
Kategoria przepięciowa	III
Stopień zanieczyszczenia	3
Status utrzymania danych
Data ostatniej konserwacji danych	03.07.2025

Maksymalna utrata mocy w warunkach znamionowych	0,74 W
Napięcie probiercze (Uzwojenie/styk)	4 kV AC (50 Hz, 1 min., uzwojenie/styk)

Strona wzbudzenia
Znamionowe napięcie wejścia U_N	230 V AC
	220 V DC
Zakres napięcia wejściowego	179,4 V AC/DC ... 264,5 V AC/DC
Charakterystyka przełączania napędu	monostabilne
Typowy prąd wejścia dla U_N	3,2 mA (przy U_N = 230 V AC)
	3 mA (przy U_N = 220 V DC)
Czas zadziałania typowo	7 ms
typowy czas opadania	15 ms
Układ ochronny	Mostek prostowniczy; Mostek prostowniczy
wskaźnik napięcia roboczego	LED żółta

Przełączanie
Rodzaj zestyku	1 zestyk przełączny
Rodzaj styku przełącznego	Styk pojedynczy
materiał styków	AgSnO, warstwa twardego złota
Maksymalne napięcie łączeniowe	30 V AC
Maksymalne napięcie łączeniowe		36 V DC
Napięcie łączeniowe minimalne	100 mV (przy 10 mA)
Prąd dopuszczalny ciągły	50 mA
prąd załączalny maksymalny	50 mA
Prąd załączalny minimalny	1 mA (przy 24 V)
moc wyłączalna (obc. rezystancyjne) maksymalnie	1,2 W (przy 24 V DC)
Przełączanie: w przypadku zniszczonej warstwy złota
Wskazówka	w przypadku zniszczonej warstwy złota obowiązują następujące wart.
Maksymalne napięcie łączeniowe	250 V AC/DC
Napięcie łączeniowe minimalne	5 V (przy 100 mA)
Prąd dopuszczalny ciągły	6 A
Prąd załączalny minimalny	10 mA (dla 12 V)
moc wyłączalna (obc. rezystancyjne) maksymalnie	140 W (przy 24 V DC)
		20 W (przy 48 V DC)
		18 W (przy 60 V DC)
		23 W (przy 110 V DC)
		40 W (przy 220 V DC)
		1500 VA (przy 250 V AC)
Zdolność łączeniowa	2 A (przy 24 V, DC13)
		0,2 A (przy 110 V, DC13)
		0,1 A (przy 220 V, DC13)
		3 A (przy 24 V, AC15)
		3 A (przy 120 V, AC15)
		3 A (przy 230 V, AC15)

Strona wzbudzenia
Rodzaj przyłącza	Przyłącze sprężynowe
Długość odizolowania	8 mm
Przekrój przewodu sztywnego	0,14 mm² ... 2,5 mm²
Przekrój przewodu giętkiego	0,14 mm² ... 2,5 mm²
Przekrój przewodu AWG	26 ... 14
Strona styków
Rodzaj przyłącza	Przyłącze sprężynowe
Długość odizolowania	8 mm
Przekrój przewodu sztywnego	0,14 mm² ... 2,5 mm²
Przekrój przewodu giętkiego	0,14 mm² ... 2,5 mm²
Przekrój przewodu AWG	26 ... 14

Szerokość	6,2 mm
Wysokość	80 mm
Głębokość	94 mm

Kolor	zielony (RAL 6021)
Klasa palności wg UL 94 (Obudowa)	V0 (Obudowa)

Warunki otoczenia
Stopień ochrony (Gniazdo przekaźnika)	IP20 (Gniazdo przekaźnika)
Temperatura otoczenia (praca)	-40 °C ... 55 °C
Temperatura otoczenia (składowanie/transport)	-40 °C ... 85 °C

Normy / przepisy
Normy/przepisy	IEC 60664
		IEC 60947-5-1

Automatyzacja

Łączenie

Oznaczniki, montaż i instalacja

Przełączanie, pomiar i monitorowanie

Zasilanie, ładowanie i ochrona

PLC-RSP-230UC/21AU - Moduł przekaźnika

2966647

Szczegóły produktu

Produkty kompatybilne

Korzyści

Sposób montażu	Montaż na szynie DIN
Informacja montażu	obok siebie bez odstępu
Pozycja montażu	dowolna

Numer artykułu	2966647
Jednostka opakowania	10 Szt.
Minimalne zamówienie	10 Szt.
Klucz sprzedaży	CK622B
Klucz produktu	DK622B
GTIN	4017918164836
Waga jednej sztuki (z opakowaniem)	31,625 g
Waga jednej sztuki (bez opakowania)	29,043 g
Numer taryfy celnej	85364900
Kraj pochodzenia	DE

EU RoHS
Spełnia wymagania dyrektywy RoHS	Tak
zwolnienia/wyłączenia, o ile są znane	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Tabela deklaracji zgodnie z chińskimi przepisami RoHS dla danego artykułu jest dostępna w materiałach do pobrania na stronie artykułu w punkcie „Deklaracja producenta“. Dla wszystkich artykułów z EFUP-E tabela deklaracji zgodnie z chińskimi przepisami RoHS nie jest potrzebna i nie jest wystawiana.
EU REACH SVHC
Informacja o substancji z listy kandydackiej REACH (nr CAS)	Hexahydromethylphthalic anhydride (nr CAS: Nie dotyczy)
		Lead (nr CAS: Nie dotyczy)
