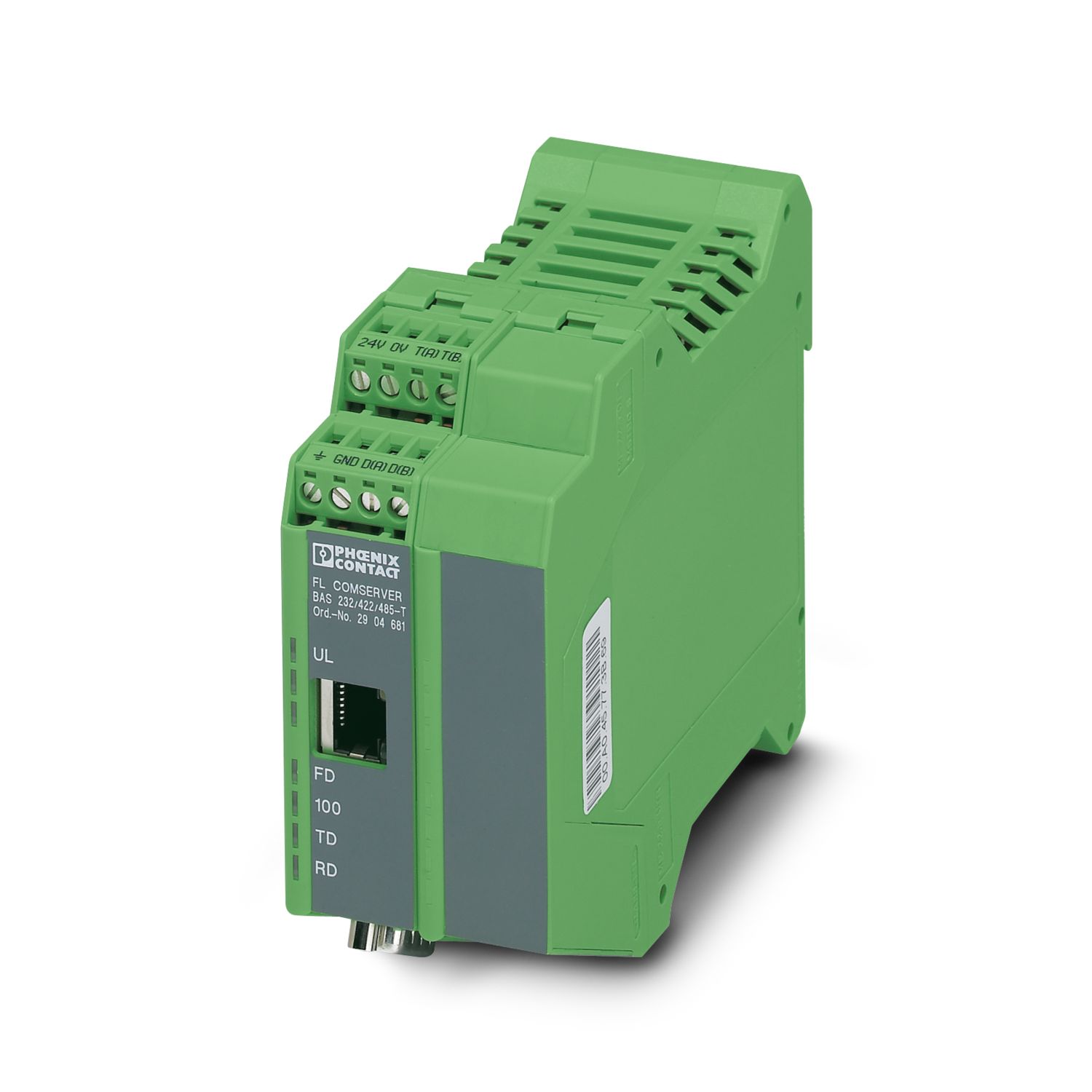

FL COMSERVER UNI 232/422/485-T - Przetwornik złączy - 2904817

Wskazówki

Ograniczenie użycia
Wskazówka dot. CCCex	Brak możliwości używania w obszarach zagrożonych wybuchem w Chinach.

Właściwości produktu

Typ produktu	Konwerter interfejsów
MTTF	1973 Lata (Standard SN 29500, temperatura 25°C, cykl roboczy 21%)
	854 Lata (Standard SN 29500, temperatura 40°C, cykl roboczy 34,25%)
	348 Lata (Standard SN 29500, temperatura 40°C, cykl roboczy 100%)
MTBF	666 Lata (standard Telcordia, temperatura 25 °C, cykl roboczy 21% (5 dni w tygodniu, 8 godzin dziennie))
	179 Lata (standard Telcordia, temperatura 40 °C, cykl roboczy 34,25 % (5 dni w tygodniu, 12 godzin dziennie))

Właściwości systemu

Wymagania systemowe
obsługa przeglądarki	Netscape Communicator od wersji 4.5 lub Internet Explorer od wersji 5.5

Parametry elektryczne

Galwaniczna separacja	VCC // Ethernet // szeregowo
Maksymalna utrata mocy w warunkach znamionowych	2,1 W
Napięcie probiercze interfejsu danych/interfejs danych	1,5 kV_eff (50 Hz, 1 min.)
Napięcie probiercze interfejsu danych/interfejs danych	1,5 kV_eff (50 Hz, 1 min.)
	1,5 kV_eff
Zasilanie
Zakres napięcia zasilania	12 V AC/DC ... 30 V AC/DC (Przestrzegać krzywej zmniejszania obciążalności)
Pobór prądu typowy	100 mA (24 V DC)
Funkcja
Management	Web-Based Management, SNMP, dostęp awaryjny przez Telnet i szeregowy
Wskaźniki stanu i diagnozowania	LED: UL (napięcie logiki), TD+RD (aktywność danych szeregowa), FD (pełny dupleks), 100 (praca 100 Mbit/s), Link (Ethernet), Activity (Ethernet), ERR (Error)

Dane przyłączeniowe

Zasilanie
Moment dokręcania	0,56 Nm ... 0,79 Nm

Interfejsy

Sygnał	Ethernet
Sygnał		Modbus
Serwer Web	tak
Dane: Interfejs Ethernet, 10/100Base-T(X) wg IEEE802.3
Szybkość transmisji szeregowej	10/100 Mb/s, autonegocjacja
Rodzaj przyłącza	wtyk RJ45, ekranowany
Liczba kanałów	1
Zasięg transmisji	≤ 100 m (Twisted Pair, ekranowana)
Obsługiwane protokóły	TCP/IP, UDP, Modbus (TCP, RTU/ASCII), PPP
Protokóły pomocnicze	ARP, DHCP, BOOTP, SNMP, RIP, RARP, HTTP, TFTP, ICMP
Kontrola przepływu danych/protokóły	Modbus/TCP
Dane: Interfejs RS-232, wg ITU-T V.28, EIA/TIA-232, DIN 66259-1
Szybkość transmisji szeregowej	0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4 kbit/s
Rodzaj przyłącza	Wtyk D-SUB-9
Przyporządkowanie pinów	DTE/DCE przełączanie przez Web Based Management
Zasięg transmisji	15 m
Format plików/kodowanie	UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity
Kontrola przepływu danych/protokóły	potwierdzenie programowe (software handshake), Xon/Xoff, lub potwierdzenie sprzętowe RTS/CTS // zgodne z 3964 R, Modbus RTU/ASCII
Dane: Interfejs RS-422, wg ITU-T V.11, EIA/TIA-422, DIN 66348-1
Szybkość transmisji szeregowej	0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4; 500; 1000 kB/s
Rodzaj przyłącza	Przyłącze wtykowe/śrubowe za pomocą złączy COMBICON
Zasięg transmisji	≤ 1200 m
Terminator	390 Ω (konfigurowalny)
		180 Ω
		390 Ω
Format plików/kodowanie	UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity
Kontrola przepływu danych/protokóły	samosterujący
Dane: Złącze RS-485, wg EIA/TIA-485, DIN 66259-4/2-żyłowy system RS-485
Szybkość transmisji szeregowej	0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4; 500; 1000 kB/s
Rodzaj przyłącza	Przyłącze wtykowe/śrubowe za pomocą złączy COMBICON
Terminator	390 Ω
		180 Ω
		390 Ω (konfigurowalny)
Format plików/kodowanie	UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity
Kontrola przepływu danych/protokóły	samosterujący

Wymiary

Szerokość	45 mm
Wysokość	99 mm
Głębokość	116 mm

Dane materiału

Kolor (Obudowa)	zielony (RAL 6021)

Próby mechaniczne

Swobodny upadek wg IEC 60068-2-32	: 1 m
Odporność na wibracje według EN 60068-2-6/IEC 60068-2-6	Drgania (praca): 5g, 10 ... 150 Hz, 2,5 h, w kierunku XYZ
Udar wg EN 60068-2-27/IEC 60068-2-27	Wstrząsy (eksploatacja): 15g, czas trwania 11 ms, impuls uderzenia półsinus.
	Wstrząsy (składowanie/transport): 30g, czas trwania 11 ms, impuls uderzenia półsinus.

Warunki środowiskowe i żywotność

Warunki otoczenia
Stopień ochrony	IP20
Temperatura otoczenia (praca)	-40 °C ... 70 °C (wolnostojące, odstęp dookoła 40 mm)
	-40 °C ... 60 °C (ustawiane obok siebie bez odstępu)
Temperatura otoczenia (składowanie/transport)	-40 °C ... 70 °C
Wysokość	≤ 5000 m (Ograniczenie - patrz deklaracja producenta w sprawie eksploatacji na wysokości)
Dopuszczalna wilgotność powietrza (praca)	10 % ... 95 % (bez kondensacji)
Dopuszczalna wilgotność powietrza (składowanie/transport)	5 % ... 95 % (bez kondensacji)

Dopuszczenia

CE
Certyfikat	Zgodność z CE
ATEX
Oznaczanie	 II 3G Ex nA IIC T4 Gc X
Informacja	Należy przestrzegać szczegółowych wskazówek instalacyjnych zawartych w dokumentacji!
Test korozji przy przepływie gazu
Oznaczanie	ISA-S71.04-1985 G3 Harsh Group A

Dane dotyczące kompatybilności elektromagnetycznej

Kompatybilność elektromagnetyczna	Zgodność z dyrektywą EMC 2014/30/UE
Odporność na zakłócenia	EN 61000-6-2:2005
Emisja zakłóceń
Normy/przepisy	EN 61000-6-4

Normy i przepisy

Brak substancji negatywnie wpływających na lakierowanie	wg normy centralnej VW AUDI Seat P-VW 3.10.7 57 65 0
Normy/przepisy	EN 50121-4

Montaż

Numer artykułu	2904817
Jednostka opakowania	1 Szt.
Minimalne zamówienie	1 Szt.
Klucz sprzedaży	DNC321
Klucz produktu	DNC321
GTIN	4046356891486
Waga jednej sztuki (z opakowaniem)	291,2 g
Waga jednej sztuki (bez opakowania)	188,888 g
Numer taryfy celnej	85176200
Kraj pochodzenia	DE

China RoHS
Environment friendly use period (EFUP)	EFUP-50 Tabela deklaracji zgodnie z chińskimi przepisami RoHS dla danego artykułu jest dostępna w materiałach do pobrania na stronie artykułu w punkcie „Deklaracja producenta“. Dla wszystkich artykułów z EFUP-E tabela deklaracji zgodnie z chińskimi przepisami RoHS nie jest potrzebna i nie jest wystawiana.
EU REACH SVHC
Informacja o substancji z listy kandydackiej REACH (nr CAS)	Brak substancji o stężeniu masowym powyżej 0,1%
