NBC-M12MSY-M12FRY/.../...
-
Kabel hybrydowy
1327469

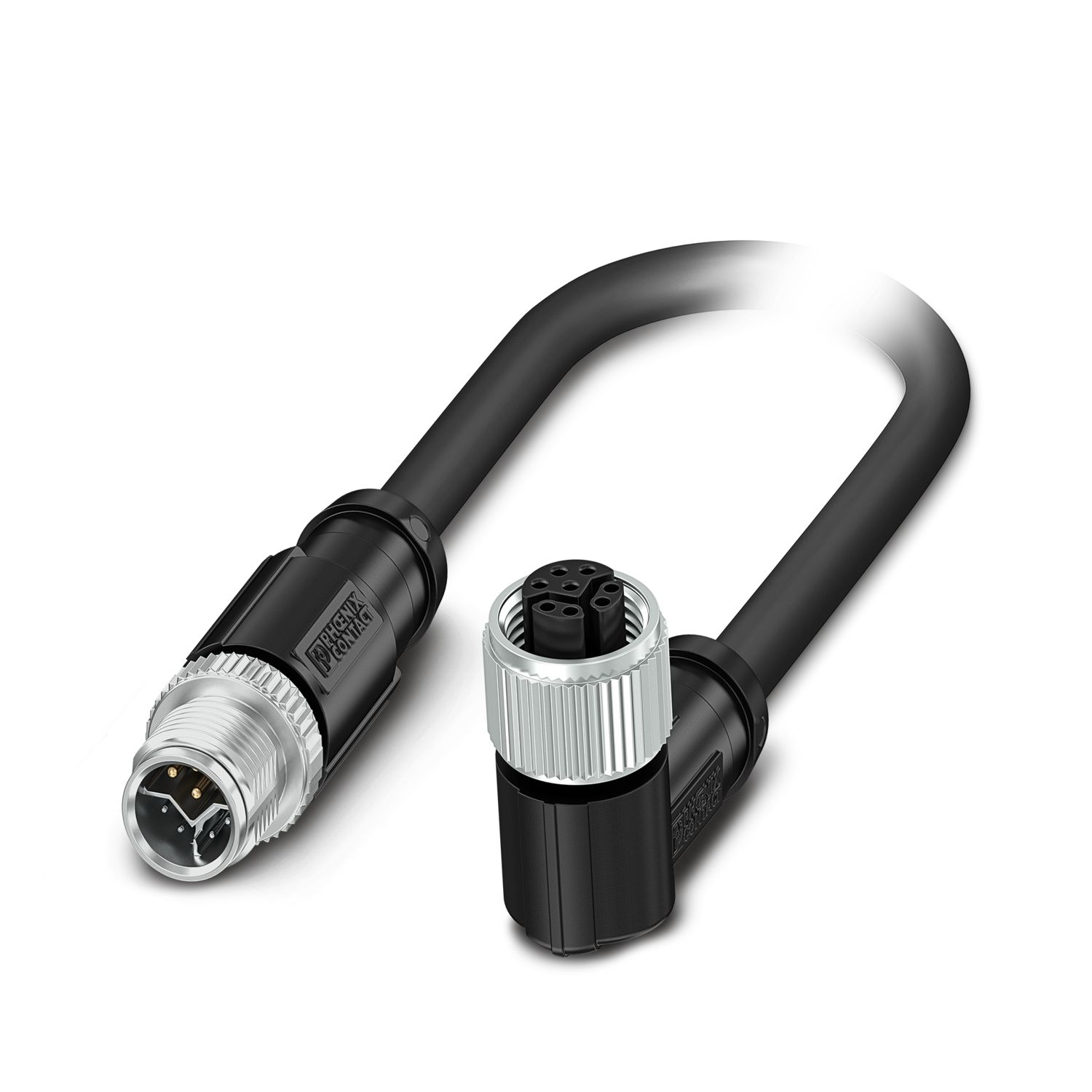

Kabel hybrydowy, Ethernet hybrydowy CAT5 (100 Mbit/s), 8-bieg., ekranowany (Advanced Shielding Technology), Wtyki proste M12, kodowanie: Y / IP65/IP67, na Gniazdo kątowy M12, kodowanie: Y / IP65/IP67, długość kabla: Wolne wejścia (0,2 ... 40,0 m), Power with Ethernet (PWE)
Szczegóły produktu
| Typ produktu | Kabel danych, konfekcjonowany |
| Zastosowanie | Standard |
| Rodzaj czujnika | Ethernet hybrydowy |
| Liczba biegunów | 8 |
| Ilość odejść kablowych | 1 |
| Ekranowany | tak |
| Kodowanie | Y |
| System magistrali | Ethernet |
| Rodzaj sygnału/Kategoria | Ethernet hybrydowy CAT5 (IEC 11801), 100 Mbit/s |
| Wskaźnik stanu | nie |
| Wskaźnik statusu | nie |
| Napięcie znamionowe UN | 48 V AC (Zasilanie dane) |
| 50 V DC (Zasilanie dane) | |
| Prąd znamionowy IN | 6 A (Power) |
| 0,5 A (Dane) | |
| Środek transmisyjny | Miedź |
| Szybkość transmisji | 100 Mbit/s |
| Klasa palności wg UL 94 | V0 |
| Przyłącze 1 | |
| Rysunek wymiarowy |
Układ styków wtyków hybrydowych M12, 8-biegunowy, kodowanie Y, widok od strony wtyku
|
| Wykonanie | M12 Wtyki, proste, 8-bieg., ekranowany (Advanced Shielding Technology), Kodowanie: Y |
| Liczba biegunów | 8 |
| Ekranowany | tak |
| Ekranowanie | Advanced Shielding Technology |
| Rodzaj sygnału/Kategoria | EtherCAT® CAT5 (IEC 11801), 100 Mbit/s |
| PROFINET CAT5 (IEC 11801), 100 Mbit/s | |
| Liczba cykli wtykania | ≥ 100 |
| Rezystancja izolacji | ≥ 100 MΩ |
| Kategoria przepięciowa | III |
| Stopień zabrudzenia | 3 |
| Moment dokręcania | 0,4 Nm |
| Materiał Kontakt | CuZn |
| Materiał Powierzchnia styku | Ni/Au |
| Materiał Obudowa stykowa | PA 6.6 |
| Materiał Dławnica | Odlew ciśnieniowy cynku, niklowany |
| Materiał Uchwyt | TPU, trudnozapalny, samogasnący |
| Materiał Uszczelka | FKM |
| Klasa palności wg UL 94 | V0 |
| Stopień ochrony | IP65 |
| IP67 | |
| Temperatura otoczenia (praca) | -25 °C ... 85 °C |
| Oznaczenie normy | Łącznik wtykowy M12 |
| Normy/przepisy | IEC 61076-2-113 |
| Przyłącze 2 | |
| Rysunek wymiarowy |
Przyporządkowanie pinów złącza hybrydowego M12, 8-pinowego, kodowanie Y, widok strony żeńskiej
|
| Wykonanie | M12 Gniazdo, kątowy, 8-bieg., ekranowany (Advanced Shielding Technology), Kodowanie: Y |
| Liczba biegunów | 8 |
| Ekranowany | tak |
| Ekranowanie | Advanced Shielding Technology |
| Rodzaj sygnału/Kategoria | EtherCAT® CAT5 (IEC 11801), 100 Mbit/s |
| PROFINET CAT5 (IEC 11801) | |
| Liczba cykli wtykania | ≥ 100 |
| Rezystancja izolacji | ≥ 100 MΩ |
| Kategoria przepięciowa | II |
| Stopień zabrudzenia | 3 |
| Moment dokręcania | 0,4 Nm |
| Materiał Kontakt | CuZn |
| Materiał Powierzchnia styku | Ni/Au |
| Materiał Obudowa stykowa | PA 6.6 |
| Materiał Dławnica | Odlew ciśnieniowy cynku, niklowany |
| Materiał Uchwyt | TPU, trudnozapalny, samogasnący |
| Materiał Uszczelka | FKM |
| Klasa palności wg UL 94 | V0 |
| Stopień ochrony | IP65 |
| IP67 | |
| Temperatura otoczenia (praca) | -25 °C ... 85 °C |
| Oznaczenie normy | Łącznik wtykowy M12 |
| Normy/przepisy | IEC 61076-2-113 |
| Długość przewodów | Wolne wejścia (0,2 ... 40,0 m) |
| Ethernet hybrydowy [94H] | |
| Waga przewodu | 110 kg/km |
| UL AWM Style | 20233 (80 °C / 300 V) |
| Liczba biegunów | 8 |
| Ekranowany | tak |
| Typ przewodu | Ethernet hybrydowy [94H] |
| Ethernet hybrydowy 94H | |
| Budowa przewodu | 1x4x AWG 26+1x4x AWG 18 |
| Budowa linki przewodu sygnałowego | 19x 0,10 mm |
| przewód sygnałowy AWG | 26 |
| Budowa przewodu zasilającego | 19x 0,20 mm |
| zasilanie AWG | 18 |
| Przekrój przewodu | 4x 0,15 mm² (Dane) |
| 4x 0,85 mm² (Power) | |
| Średnica żyły łącznie z izolacją | 1,05 mm (Dane) |
| 1,4 mm (Power) | |
| Zewnętrzna średnica przewodu | 8,80 mm ±0,2 mm |
| płaszcz zewnętrzny, materiał | PUR |
| płaszcz zewnętrzny, kolor | czarny RAL 9005 |
| Materiał przewodu | błyszcząca skrętka Cu |
| materiał izolacji żył | PP (Dane) |
| PP (Power) | |
| Pojedyncze żyły, kolor | biało-pomarańczowy, pomarańczowy, biało-zielony, zielony, biały, niebieski, brązowy, czarny |
| skręt całkowity | 1 czwórka gwiazdowa i 4 żyły z 2 wypełniaczami |
| Ekranowanie | Oplot z ocynowanych drutów miedzianych |
| optyczna osłona ekranująca | 85 % |
| Rezystancja izolacji | ≥ 5 GΩ*km |
| Opór pętli | ≤ 280,00 Ω/km (Dane) |
| ≤ 45,00 Ω/km (Power) | |
| Impedancja falowa | 100 Ω ±15 Ω (4 MHz ... 100 MHz) |
| pojemność robocza | nom. 50 nF (za kilometr) |
| Impedancja różnicowa | 100 Ω ±5 % (przy 100 MHz) |
| Napięcie znamionowe kabla | ≤ 125 V (Wartość szczytowa, nie dla prądu energetycznego) |
| Napięcie pomiarowe żyła/żyła | 2000 V (50 Hz, 1 min.) |
| Napięcie pomiarowe żyła/ekran | 2000,00 V (50 Hz, 1 min.) |
| Minimalny promień gięcia, ułożenie stałe | 4 x D |
| Minimalny promień gięcia, ułożenie elastyczne | 8 x D |
| Najmniejszy promień gięcia, ułożenie na stałe | 36 mm |
| najmniejszy promień gięcia, ułożenie ruchome | 71 mm |
| Obciążalność dynamiczna (zginanie) | Cykle gięcia maksymalnie: 2000000, Promień gięcia: 15 x D, Droga procesu: 4,5 m, szybkość procesu: 3 m/s, Przyspieszenie: 3 m/s², Temperatura otoczenia: -20 °C ... 60 °C |
| Wytrzymałość na rozciąganie | 85 N (wg DIN EN 50565-1 przy ułożeniu ruchomym) |
| 295 N (wg DIN EN 50565-1 przy ułożeniu na stałe) | |
| Bliska tłumienność przenikowa (NEXT) | 56,3 dB (przy 4 MHz) |
| 50,3 dB (przy 10 MHz) | |
| 47,2 dB (przy 16 MHz) | |
| 45,8 dB (przy 20 MHz) | |
| 42,9 dB (przy 31,25 MHz) | |
| 38,4 dB (przy 62,5 MHz) | |
| 35,3 dB (przy 100 MHz) | |
| Opór falowy | 6,2 dB (przy 4 MHz) |
| 9,8 dB (przy 10 MHz) | |
| 12,4 dB (przy 16 MHz) | |
| 13,9 dB (przy 20 MHz) | |
| 17,6 dB (przy 31,25 MHz) | |
| 25,4 dB (przy 62,5 MHz) | |
| 32,8 dB (przy 100 MHz) | |
| Bezhalogenowość | wg IEC 60754-1 |
| wg DIN VDE 0472 część 815 | |
| odporność na rozprzestrzenianie się płomienia | wg UL 1581, punkt 1060 |
| wg UL 1581, rozdział 1061 | |
| wg UL 2556, punkt 9.3 | |
| olejoodporność | wg IEC 60811-404 |
| wg DIN EN 50363-10-2 | |
| Pozostała odporność | nieprzywierające |
| Odporność na hydrolizę (DIN EN 50396) | |
| Właściwości szczególne | wolny od substancji ingerujących w powłokę lakierniczą |
| bez silikonu | |
| Temperatura otoczenia (praca) | -40 °C ... 80 °C (Kabel, ułożenie stałe) |
| -30 °C ... 70 °C (Kabel, ułożenie ruchome) | |
| Oznaczenie normy | Łącznik wtykowy M12 |
| Normy/przepisy | IEC 61076-2-113 |
