PT 4-BE
-
Overspenningsbeskyttelse basiselement
2839402
El-nr.:
1658136
El-nr.:
1658136

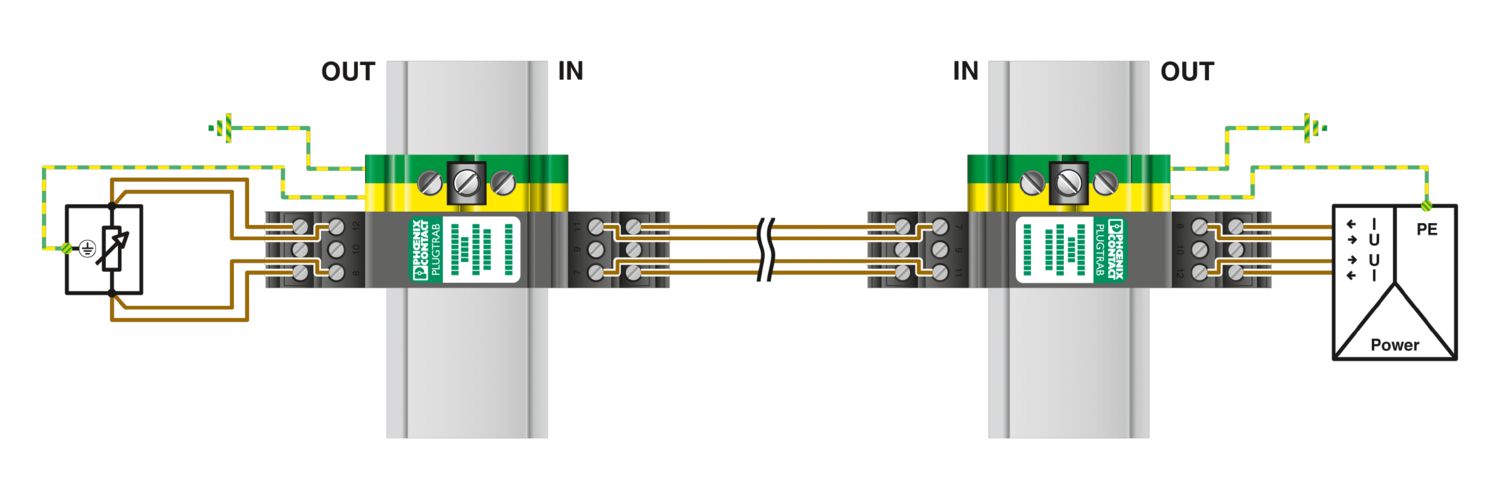

Basiselement for beskyttelsesstikker PT med beskyttelseskobling for en fireleders, jordpotensialfri signalkrets, bro mellom tilkoblingene 3-4 (GND) og 9-10, montering på NS 35/7,5 og NS 35/15, husbredde: 17,5 mm
Dette produktet forutsetter ytterligere produkter for drift.
Nødvendig tilbehør
Produktdetaljer
| Merknad til drift | Ved bruk av basiselementene PT ...-BE er tilkoblingene 9/10 (GND) direkte forbundet med skinnen via monteringsfoten av metall. |
| Produkttype | Basiselement |
| Produktserie | PLUGTRAB PT |
| Byggform | Basiselement, skinnemontering |
| Poltall | 4 |
| Lederpar pr. modul | 2 |
| Isolasjonsegenskaper | |
| Overspenningskategori | III |
| Forurensningsgrad | 2 |
| Nominell spenning UN | 110 V AC |
| Tilkoblingstype | Skrutilkobling |
| Skrue | M3 |
| Tiltrekkingsmoment | 0,5 Nm |
| Ledertverrsnitt flertrådet | 0,2 mm² ... 2,5 mm² |
| Ledertverrsnitt entrådet | 0,2 mm² ... 4 mm² |
| Ledertverrsnitt AWG | 24 ... 12 |
| Målskisse |
|
| Bredde | 17,7 mm |
| Høyde | 90 mm |
| Dybde | 51,5 mm (inkl. monteringsskinne 7,5 mm) |
| Delingsenhet | 1 TE |
| Farge | svart (RAL 9005) |
| kobberfarget | |
| Brennbarhetsklasse iht. UL 94 | V-0 |
| Husmateriale | PA 6.6 |
| Mekaniske spesifikasjoner | |
| Åpen sidevegg | Nei |
| Maksimal varig spenning UC | 60 V DC |
| 120 V AC | |
| Merkestrøm | 150 mA DC (80 °C / 60 V) |
| 500 mA DC (80 °C / 40 V) | |
| 2 A AC (80 °C) | |
| 1,6 A DC (med PT 2X2-FF-ST) | |
| Motstand pr. krets | 0 Ω |
| Melding om overspenningsbeskyttelse defekt | ingen |
| Maks. påkrevet forsikring | 160 mA DC (T / 60 V) |
| 500 mA DC (T / 40 V) | |
| 2 A AC (T) | |
| 1,6 A (FF, med PT 2X2-FF-ST) |
| Miljøforhold | |
| Beskyttelsesgrad | IP20 |
| Omgivelsestemperatur (drift) | -40 °C ... 85 °C |
| Omgivelsestemperatur (lagring/transport) | -40 °C ... 85 °C |
| Høydenivå | ≤ 2000 m (amsl) |
| Standarder/forskrifter | IEC 61643-21 |
| Merk | 2000 + Corrigendum 2001 + A1:2008, modifisert + A2:2012 |
| Standarder/forskrifter | EN 61643-21 |
| Merk | 2001 + A1:2009 + A2:2013 |
| Monteringstype | Monteringsskinne: 35 mm |
Dine fordeler
Praktisk vedlikehold grunnet 2-delt oppbygging
Enkelt utvalg for alle typer krav innen måle-, styre- og reguleringsteknikk grunnet komplett portefølje
Signalet påvirkes ikke ved vedlikeholdsarbeid takket være impedansnøytral plugging og trekking av beskyttelsespluggene
