CK9,5-ED-16,00F AG
-
크림프 접점
1682085
크림프 접점, 시리즈: HC-M-...-70, 소켓, 회전, 접점 직경: 9.5 mm, 케이블 사이즈: 16 mm2 ... 16 mm2, AWG 6...6 , 접점 소재: Cu 합금
제품의 세부 정보
| 일반 | HC-M-...-70 접점 캐리어 |
| 조립 참고 사항 | 크림프 연결의 품질은 DIN EN 60352-2에 의해 결정됩니다. |
| 조립 참고 사항 | 접점은 DIN 46235에 따라 크림핑 다이에 대한 인증을 받았습니다. 예를 들어 Klauke는 다음과 같은 적절한 공구를 제공합니다. EKM6022 배터리 구동식 유압 크림핑 플라이어에는 D22 시리즈 크림핑 다이가 필요합니다. 5 mm로 좁은 크림핑 폭 때문에 서로 나란히 두 번 압축하는 것이 매우 중요합니다. EK12042 모델의 경우, HD13 시리즈의 크림핑 다이가 필요합니다. 더 넓은 크림핑 프로세스 덕분에 하나의 압축만 필요합니다. |
| 제품 타입 | 크림프 접점 |
| 시리즈 | HC-M-...-70 |
| 접점 타입 | 회전 |
| 연결 기술 | |
| 접점 유형 | 소켓 |
| 연결 타입 | 크림프 연결 |
| 전선 연결 | |
| 스트리핑 길이 | 18.5 mm |
| 케이블 사이즈 | 16 mm² ... 16 mm² |
| 케이블 사이즈 AWG | 6 ... 6 |
| 소재 접점 | Cu 합금 (무연) |
| 소재 접점 표면 | Ag |

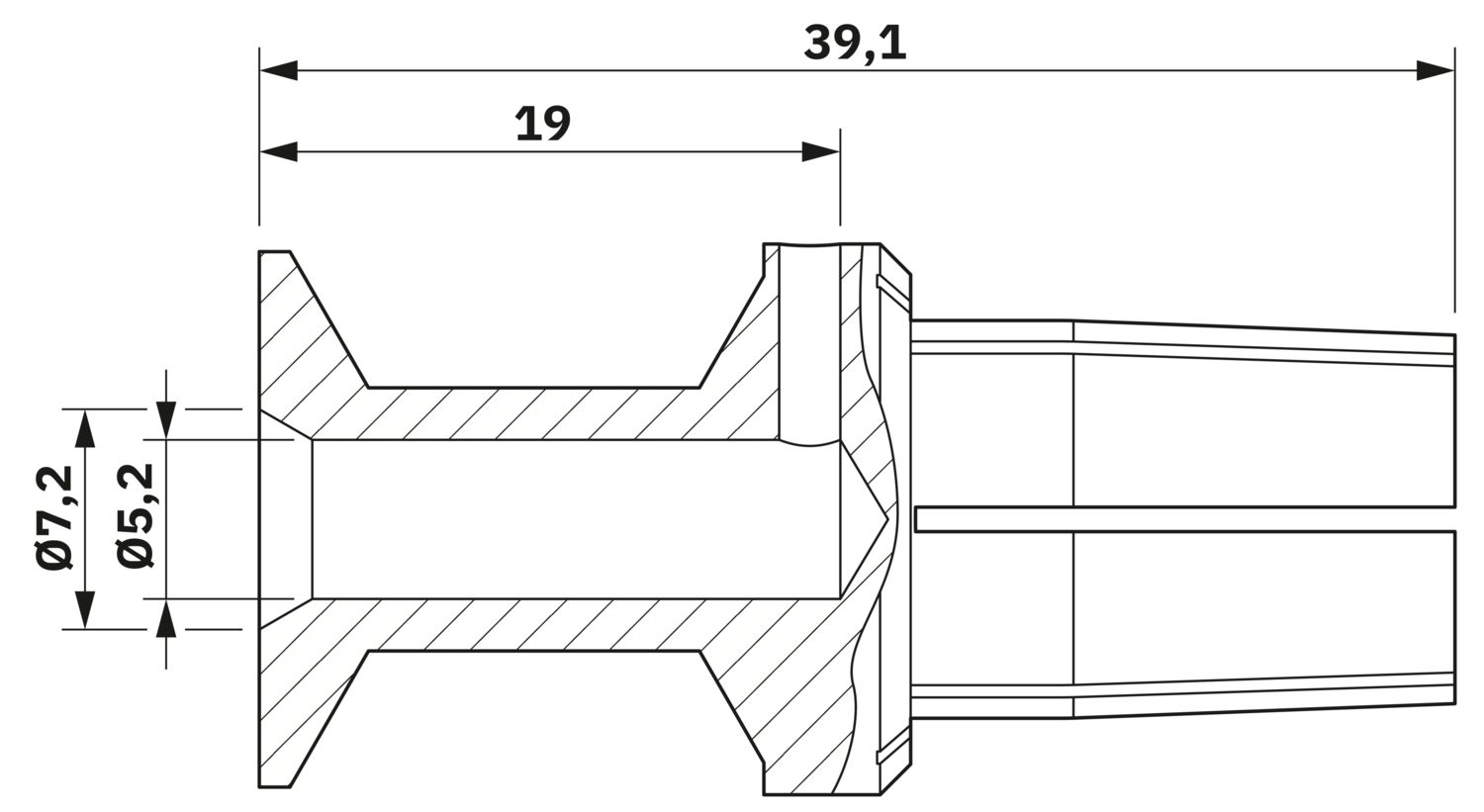

| 치수 도면 |
|
| 길이 [l] | 39.1 mm |
| 직경 (접점 직경) | 9.5 mm |
| 기계적 데이터 | |
| 삽입/제거 싸이클 | ≥ 500 |
| 주변 조건 | |
| 주변 온도(작동) | -40 °C ... 125 °C |
