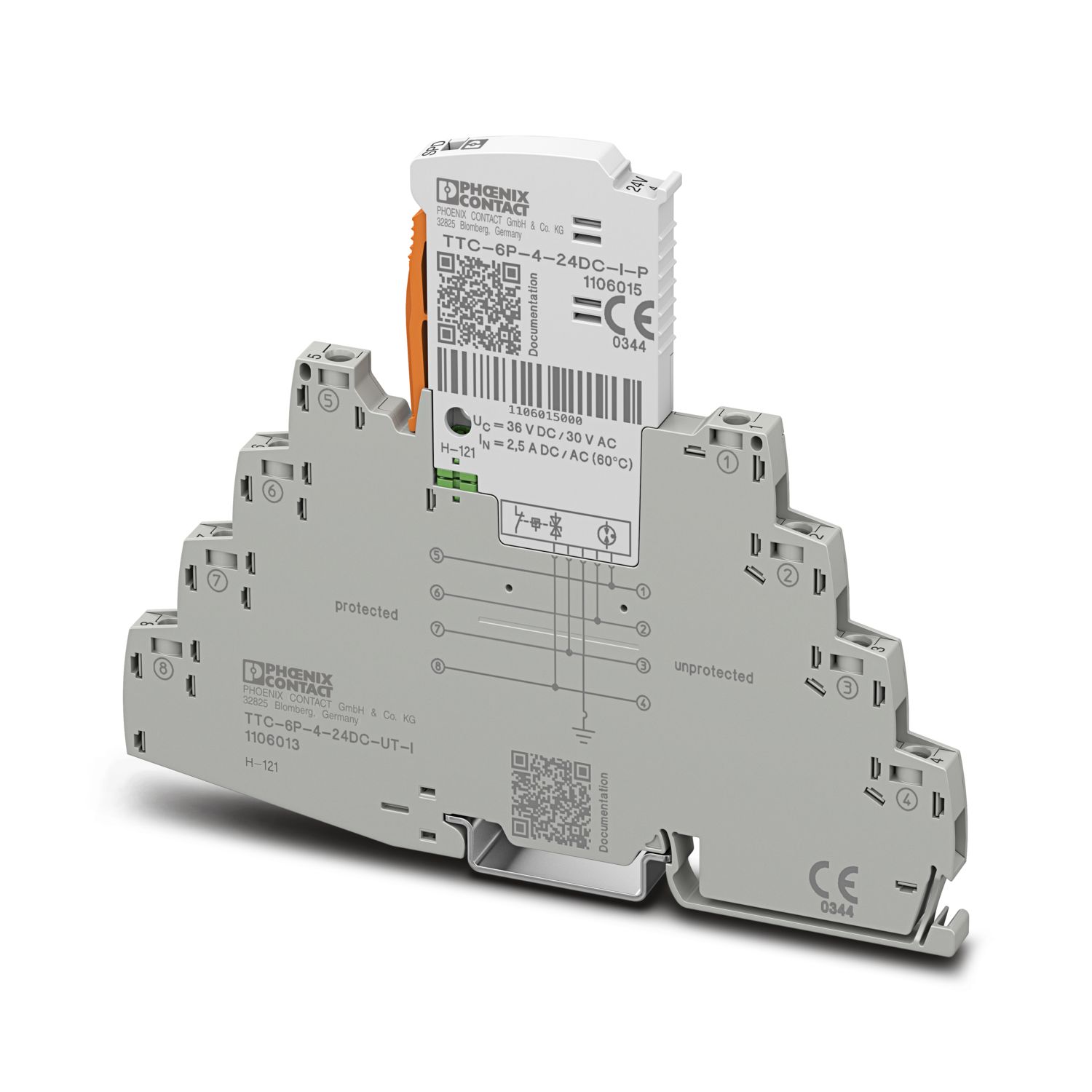

TTC-6P-4-24DC-UT-I
-
サージ保護機器
1106013
サージ保護、保護プラグとベースエレメントで構成、ステータスインジケータおよび断路ナイフを内蔵、高い定格電流の4線式フローティング信号回路を接続 例えば温度や重量などの、4線式の測定に理想的です。最大SIL 3の安全関連回路で使用可能。
製品の詳細
| 製品ライン | 計測制御回路技術用サージ保護 |
| 製品シリーズ | TERMITRAB complete |
| IECカテゴリ | C1 |
| C2 | |
| C3 | |
| D1 | |
| タイプ | DIRレールモジュール、2分割構造 |
| 絶縁特性 | |
| 過電圧カテゴリ | III |
| 汚染度 | 2 |
| 定格電圧UN | 24 V DC |
| 24 V AC |
| 接続方法 | ネジ接続 |
| ネジ山 | M3 |
| 締付けトルク | 0.5 Nm ... 0.6 Nm |
| 撚線接続断面積 | 0.2 mm² ... 2.5 mm² |
| 接続電線サイズ、単線 | 0.2 mm² ... 4 mm² |
| 接続電線断面積AWG | 24 ... 12 |

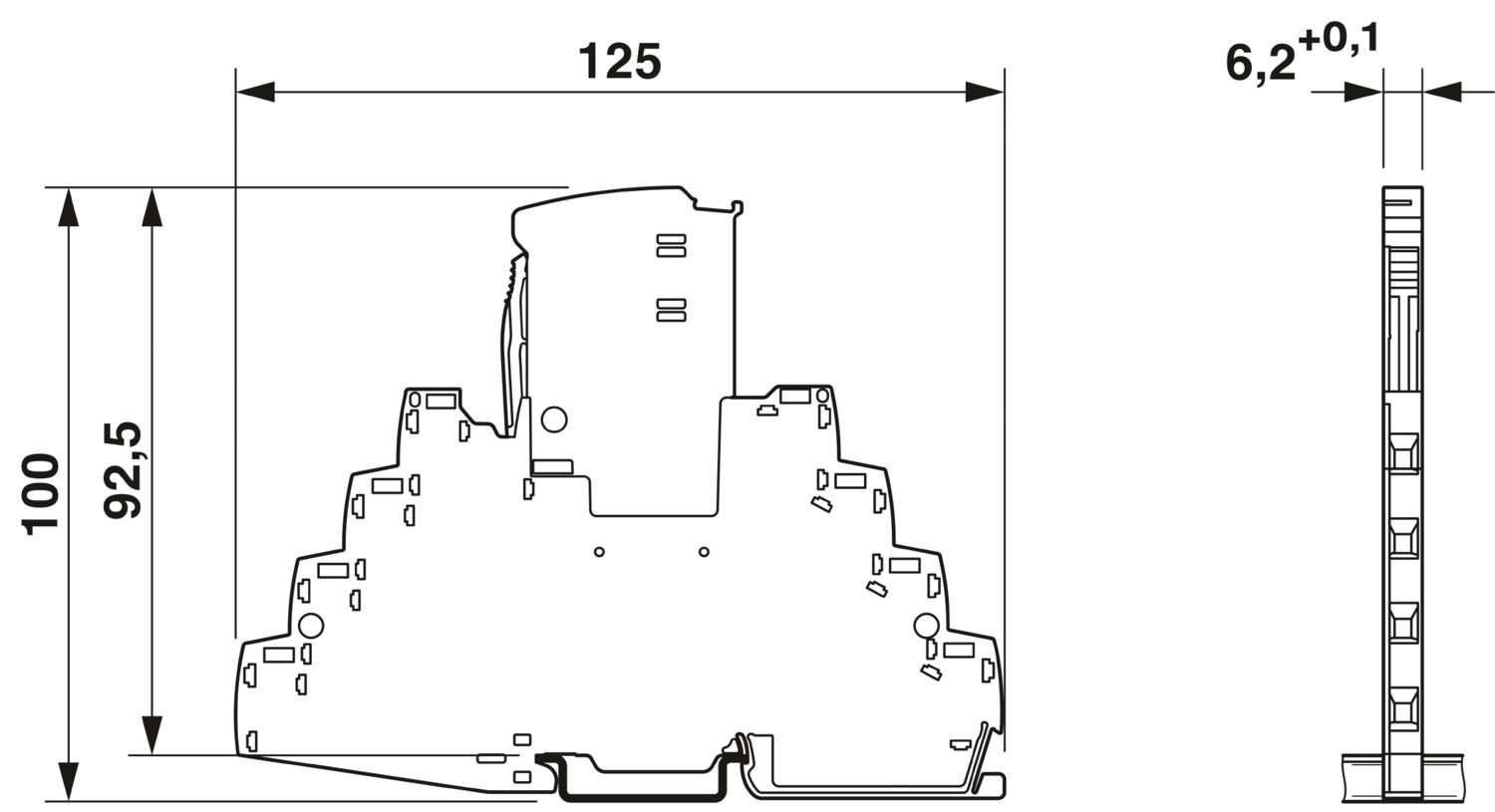

| 外形寸法 |
|
| 幅 | 6.2 mm +0.1 mm |
| 高さ | 125 mm |
| 奥行き | 100 mm (DINレール 7.5 mmを含む) |
| 色 (ベースエレメント) | 灰 (RAL 7042) |
| 色 (オスコネクタ) | ライトグレー (RAL 7035) |
| UL94難燃性クラス | V-0 |
| 絶縁材質 | PBT |
| ハウジングの材質 | PBT |
| 機械的仕様 | |
| 開放サイドパネル | なし |
| 作動方向 | Line-Line & Line-Earth Ground |
| 最大連続電圧UC | 36 V DC |
| 30 V AC | |
| 定格電流 | 2.5 A (絶縁システムに対して60°C) |
| 動作有効電流IC（UC時） | ≤ 5 µA |
| 接地ケーブル電流IPE | ≤ 1 µA |
| 定格放電電流In (8/20) µs （ケーブル-ケーブル間） | 350 A |
| 公称放電電流In (8/20) µs（コア-アース） | 5 kA |
| パルス放電電流Iimp (10/350) µs（ケーブル-アース間） | 0.5 kA |
| 合計放電電流ITotal (8/20) µs | 10 kA |
| 電圧保護レベルUp（ケーブル-ケーブル間） | ≤ 100 V (C1 - 0.7 kV / 350 A) |
| ≤ 100 V (C3 - 50 A) | |
| ≤ 80 V (C3 - 25 A) | |
| 電圧保護レベルUp（ケーブル-アース間） | ≤ 900 V (C1 - 1 kV / 500 A) |
| ≤ 900 V (C2 - 10 kV / 5 kA) | |
| 応答時間tA（ケーブル-ケーブル間） | ≤ 1 ns |
| 応答時間tA（ケーブル-アース間） | ≤ 100 ns |
| 入力減衰aE、対称 | 通常 0.3 dB (≤ 12 MHz / 150 Ω) |
| カットオフ周波数fg（3 dB）、150 Ωシステムの場合左右対称 | > 60 MHz |
| 容量（コア-コア） | 通常 30 pF |
| 容量（コア-アース間） | 通常 30 pF |
| パスごとの抵抗 | 0.03 Ω |
| メッセージサージ保護破損 | LED |
| 必要とされる最大バックアップヒューズ | 2.5 A (F) |
| インパルス耐久性（ケーブル-ケーブル間） | C1 - 700 V / 350 A |
| C3 - 50 A | |
| インパルス耐久性（ケーブル-アース間） | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| C3 - 100 A | |
| D1 - 500 A | |
| 追加の技術データ | |
| 最大合計放電電流I total max （8/20） µs | 20 kA (1x) |
| 周囲条件 | |
| 保護等級 | IP20 |
| 使用周囲温度 | -40 °C ... 85 °C |
| 周囲温度（保管時/運搬時） | -40 °C ... 85 °C |
| 高度 | ≤ 6000 m (amsl) |
| 許容湿度（動作時） | 5 % ... 95 % |
| 適合／認証 | |
| UL、米国 / カナダ | Class I, Div. 2, Groups A, B, C, D T4A |
| 標準/仕様 | IEC 61643-21 |
| 注記 | 2000 + 正誤表2001 + A1:2008、変更 + A2:2012 |
| EN 61643-21 | |
| 標準/仕様 | EN 61643-21 |
| 注記 | 2001 + A1:2009 + A2:2013 |
| 取付けタイプ | DINレール: TH 35 - 7.5 mm |
特長
スペースの有効活用：4線式アプリケーション用の世界最薄型サージ保護ソリューション
簡単な機能監視：現場で、またはオプションでリモート信号経由により、追加作業なしで光学的監視
信号に影響を与えず保守サービス：サージ保護モジュールは測定信号に影響を与えずに交換
柔軟な選択：Push-in式接続またはねじ式接続で
