PV-SET 4ST/1000DC/32A-SPD-SD - サージ保護デバイスセット
PV-SET 4ST/1000DC/32A-SPD-SD
-
サージ保護デバイスセット
2800816

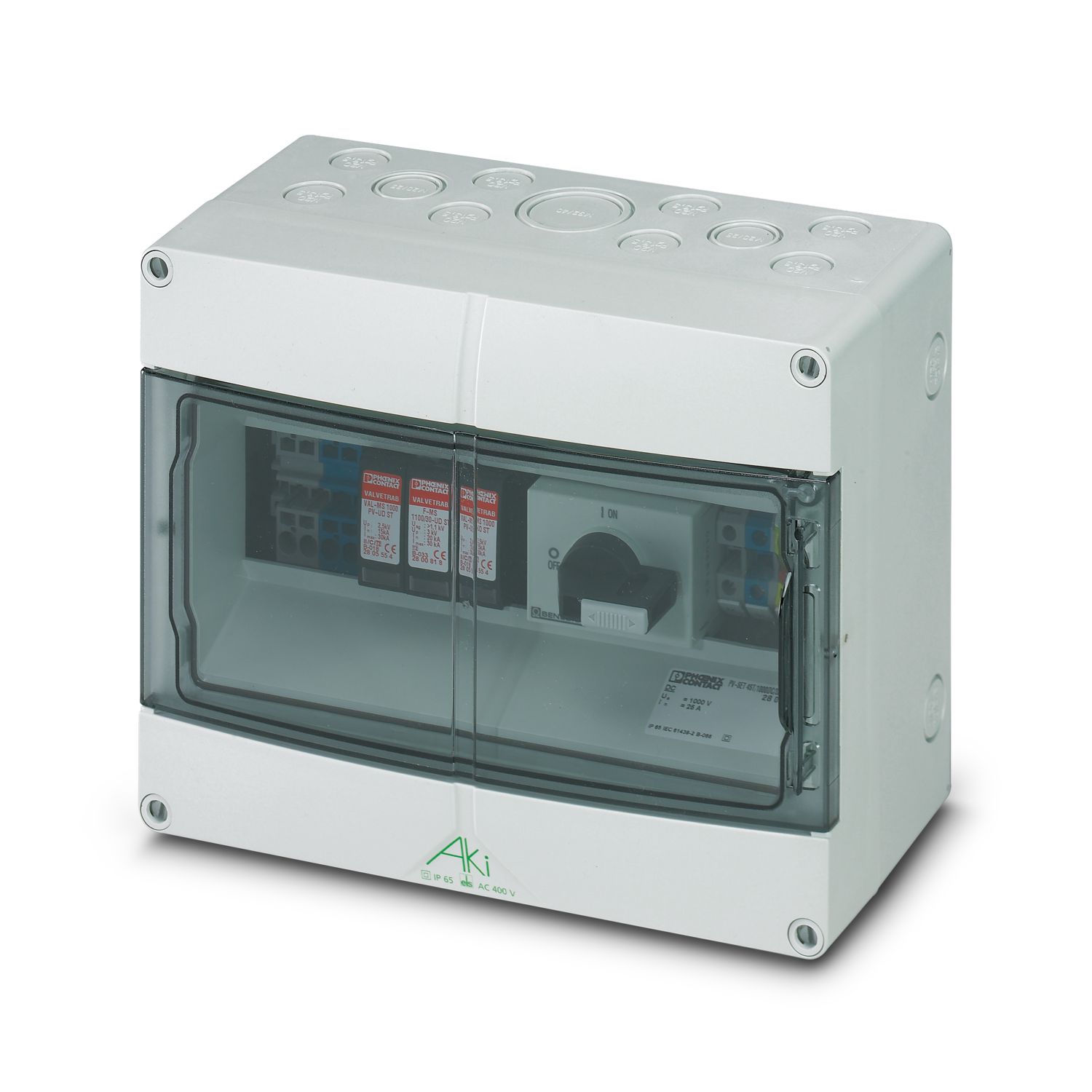

IP65ハウジングのサージ保護、最大DC 1000 Vの太陽光発電システム4ストリング用インバータのDC側。DCスイッチ遮断器を接続。
製品の詳細
Expand all
Collapse all
技術データ
製品特性
IECカテゴリ
II
ENクラス
T2
タイプ
取付けハウジング
メッセージサージ保護破損
LED
絶縁特性
過電圧カテゴリ
III
汚染度
2
電気特性
定格電圧U
N
850 V DC (ソーラージェネレータ)
寸法
幅
200 mm
高さ
250 mm
奥行き
122 mm
水平ピッチ
12 区分
材料仕様
UL94難燃性クラス
V2
カバーの材質
ポリカーボネート、透明
ハウジングの材質
ポリカーボネート、ガラス繊維補強
保護回路
最大連続電圧U
C
1000 V DC
接地ケーブル電流I
PE
≤ 1 µA
待機消費電力P
C
≤ 1 mW
定格放電電流I
n
(8/20) µs
15 kA
最大放電電流I
max
(8/20) µs
30 kA
保護レベルU
p
(L+) - (L-)
5 kV
保護レベルU
p
(L+/L-) - PE
3 kV
応答時間t
A
≤ 25 ns
DC側保護回路（DC）
定格サージ電圧抵抗U
imp
6 kV
短絡電流I
SCSTC
25 A DC
無負荷電圧U
OCSTC
850 V DC (ソーラージェネレータ)
最大放電電流I
max
(8/20) µs
30 kA
応答時間t
A
≤ 25 ns
定格放電電流I
n
(8/20) µs
15 kA
最大連続使用電圧U
CPV
1000 V DC
接地ケーブル電流I
PE
≤ 1 µA
保護レベルU
p
(L+) - (L-)
5 kV
保護レベルU
p
(L+/L-) - PE
3 kV
待機消費電力P
C
≤ 1 mW
環境条件と実際の条件
周囲条件
保護等級
IP65
環境条件
A、B
使用周囲温度
-20 °C ... 40 °C
規格と基準
標準/仕様
EN 61439-2
注記
2009
標準/仕様
IEC 61439-2
注記
2009
取付け
取付けタイプ
壁面取付け用
販売用データ
アイテム番号
2800816
梱包単位
1 pc
最低注文数
2 pc
注記
受注生産（返品不可）
プロダクトキー
CL132E
GTIN
4046356647885
1個あたりの重量（梱包を含む）
1,960 g
1個あたりの重量（梱包を含まない）
1,960 g
生産国
DE
Environmental product compliance
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)
0.1 wt% を超える物質なし
