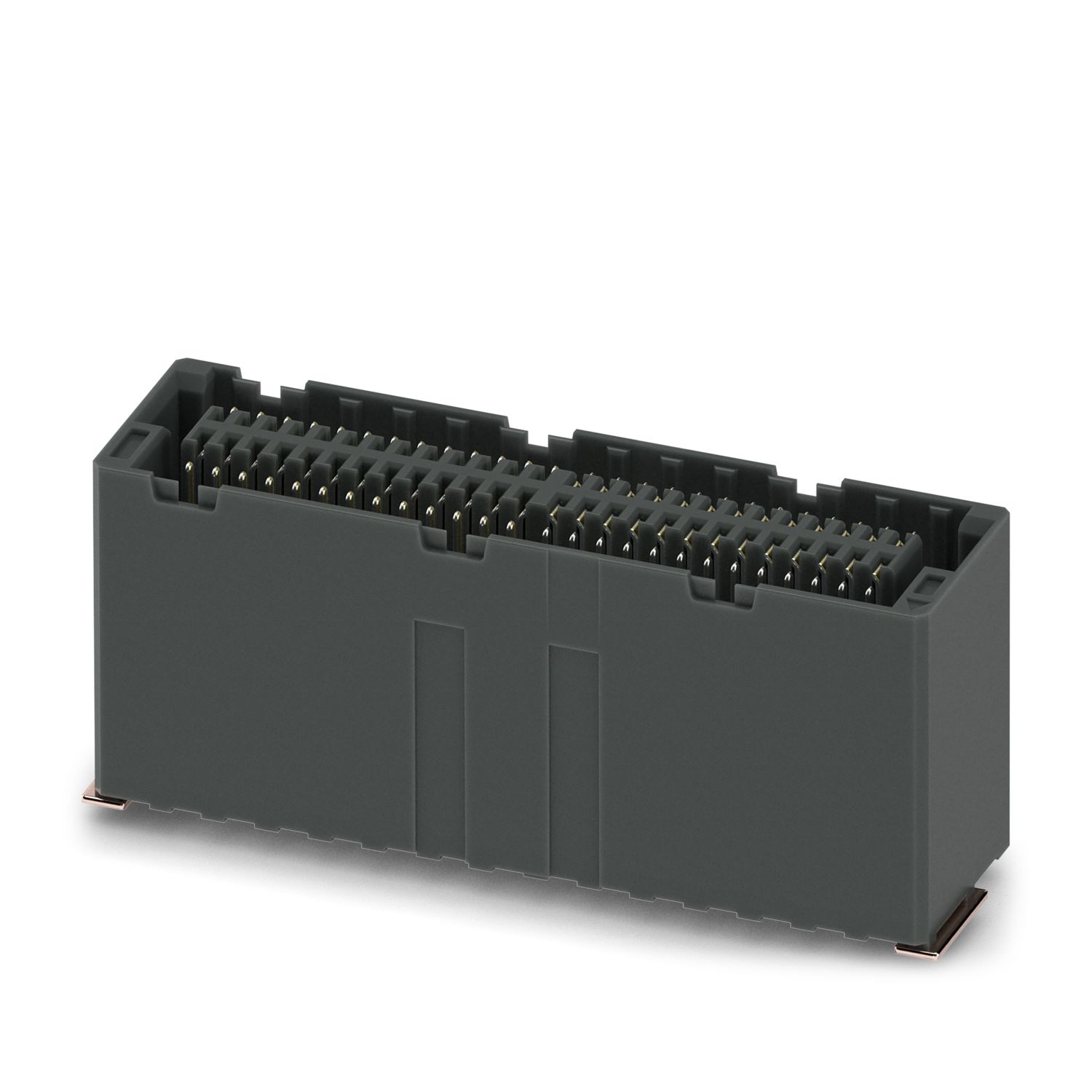

FP 0,8/ 52-FV-SL 10,85 - SMDメスコネクタ
1545376

SMDメスコネクタ、 定格電流: 1.7 A、 試験電圧: 500 V AC、 極数: 52、 ピッチ: 0.8 mm、 色: 黒、 コンタクト表面: Au、 コンタクトタイプ: メス、 取付け方法: SMDハンダ接続

製品の詳細

互換性のある製品

特長

両面ScaleXコンタクトシステムで、信頼性の高い機械的および電気的接続
堅牢：高い公差補正とコンタクトの保護を実現するScaleXテクノロジ。
柔軟な機器設計：さまざまな極数、デザイン、ワイプ長の長いスタック高

よくある質問

ScaleXとは

ScaleXは、当社の特許取得済みコンタクトシステムの登録技術商標です。独自のダブルコンタクトで、プリント基板の信頼性が高く堅牢な接続と、嵌合時の高い公差補正を確保します。... もっと見る

ScaleXは、当社の特許取得済みコンタクトシステムの登録技術商標です。独自のダブルコンタクトで、プリント基板の信頼性が高く堅牢な接続と、嵌合時の高い公差補正を確保します。

もっと見る

基板対基板コネクタFP 0,8シリーズの特長は何でしょうか。

FP 0,8は、機器内のプリント基板を接続するためのオールラウンダーです。当社のScaleXコンタクトシステムにより、基板対基板コネクタは、堅牢性、柔軟性、可変性という点で万能なスペシャリストです。最大52 Gbpsの高速データ伝送や、接点あたり1.7 A（定格電流）の電流伝送機能は特に魅力的です。もうひとつの特長：FP 0.8には、シールド付きおよびシールドなしのバージョンがあり、お客様の個々のご要望に合わせてお使いいただけます。

基板対基板コネクタFS 0,8で利用可能な極数はどれですか。

FP 0,8は、以下の極数でご利用可能です：12、20、32、52、80（それぞれシールド付きまたはシールドなしバージョンがあります）。

接点あたりの定格電流を1.7 A超にすることも可能ですか。

完全に通電された状態のコネクタ1個に対する定格電流の上限は、接点あたり1.7 Aです。例えば、4つの極が通電されていれば、（周辺温度20°Cで）接点あたり3.9 Aを達成することができます。... もっと見る

完全に通電された状態のコネクタ1個に対する定格電流の上限は、接点あたり1.7 Aです。例えば、4つの極が通電されていれば、（周辺温度20°Cで）接点あたり3.9 Aを達成することができます。

もっと見る

シールド付きFP 0,8-SHシリーズおよびシールドなしFP 0,8-SLシリーズのはんだコンタクトはどのように試験することができますか。

FP 0,8-SHおよびFP 0,8-SLシリーズの信号用コンタクトのはんだ接合部は、コネクタのプラスチック製ハウジングの下にあります。はんだ付けの結果は、CTスキャンまたはX線分析によって確認することができます。

FP 0,8シリーズのさまざまな製品バージョンは、フットプリントの点で互換性はありますか。

シールドなしのFP 0,8-SLシリーズの製品は、シールド付きFP 0,8-SH製品のフットプリントと互換性があります。そのため、FP 0,8-SHおよびFP 0,8-SLシリーズの製品間で、プリント基板レイアウトを変更することなく、柔軟に切り替え可能です。... もっと見る

シールドなしのFP 0,8-SLシリーズの製品は、シールド付きFP 0,8-SH製品のフットプリントと互換性があります。そのため、FP 0,8-SHおよびFP 0,8-SLシリーズの製品間で、プリント基板レイアウトを変更することなく、柔軟に切り替え可能です。

もっと見る
