PSR-SPP- 24UC/URM/5X1/2X2 - カプリングリレー - 2963970

製品の詳細

技術データ

注記

アプリケーションノート
アプリケーションノート	産業用途専用

製品特性

製品ライン	カプリングリレー
製品シリーズ	PSRclassic
アプリケーション	安全スイッチオフ
	高頻度要求時
	低頻度要求時
制御	1および2チャネル
機械的寿命	10x 10⁶回
リレータイプ	強制ガイド付接点を接続した機械式リレー、IEC/EN 61810-3準拠
絶縁特性
サージ電圧カテゴリ	II
汚染度	2
時間
再起動時間	< 1 s (ブート時間)

電気特性

規準状態での最大損失電力	8.56 W (U_B = 26.4 V DC、U_S = 24 V、I_S = 47 mA、n = 1、I_L² = 72 A²、R_contact = 0.1 時)
定格動作モード	100 %動作時
定格絶縁電圧	250 V
定格耐電圧/絶縁	すべての電流パスとケース間の安全絶縁4 kV

入力データ

概要
定格制御回路電源U_S	24 V AC/DC -15 % / +10 %
電力消費、U_S時	通常 1.2 W
定格制御電流I_S	通常 47 mA
入力電圧範囲	20.4 V AC/DC ... 26.4 V AC/DC
突入電流	通常 350 mA DC (t < 1 秒、U_s時)
	通常 350 mA AC (Δt = 2 ms、U_s時)
U_sでの標準起動時間	通常 20 ms (A1で制御時)
通常復旧時間	通常 20 ms (A1で制御時)
復帰時間	< 500 ms
最大スイッチング周波数	0.5 Hz
保護回路	サージ保護; バリスタ
定格電圧表示	LED（緑）x 1

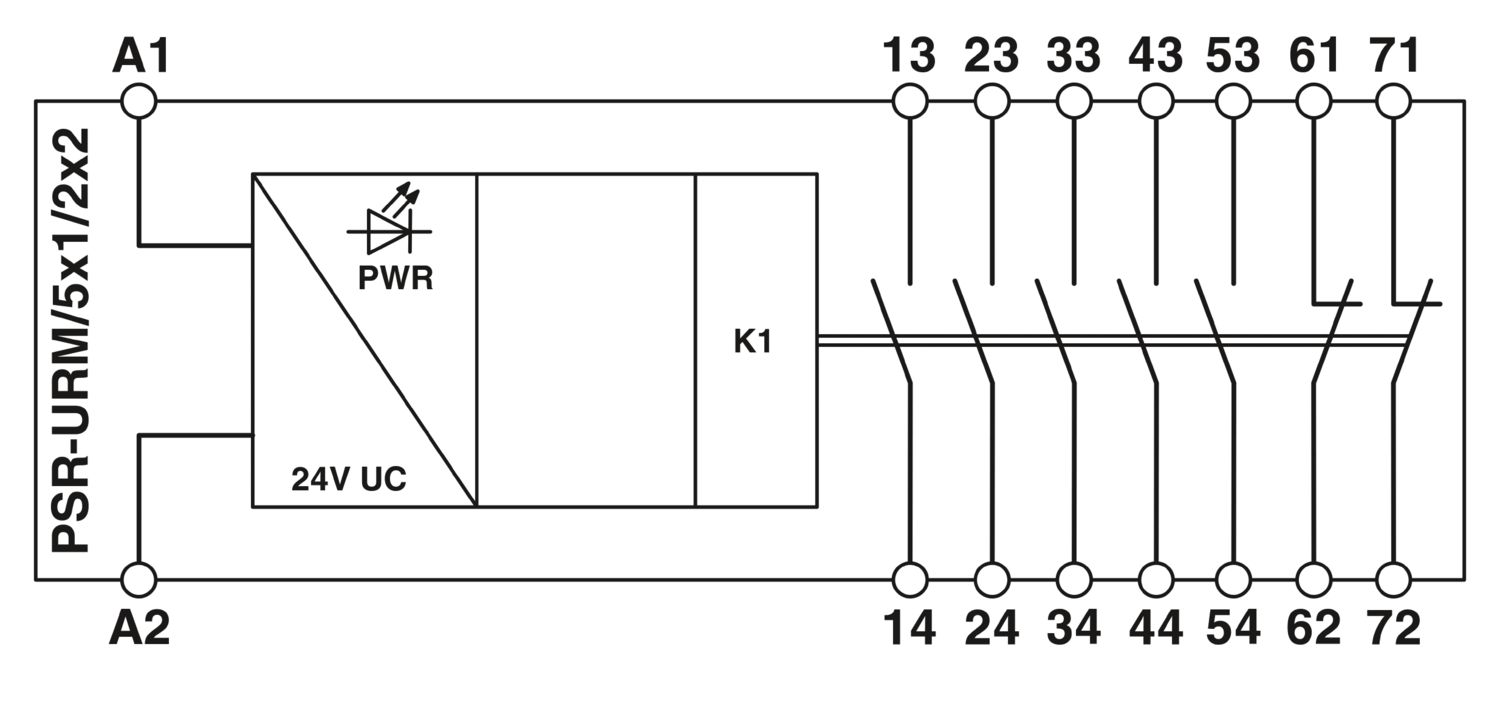

出力データ

接点の種類	安全出力5点
接点の種類		フィードバック出力2点
接点材質	AgSnO₂
最大スイッチング電圧	230 V AC/DC (負荷曲線を参照)
最小スイッチング電圧	5 V AC/DC
連続通電電流	6 A (安全出力)
連続通電電流		3 A (補助出力b接点)
最大突入電流	6 A
突入電流、最小値	10 mA
連続総電流	72 A²
最大定格遮断（抵抗負荷）	144 W (a接点、24 V DC、τ = 0 ms)
		288 W (a接点、48 V DC、τ = 0 ms)
		240 W (a接点、60 V DC、τ = 0 ms)
		110 W (a接点、110 V DC、τ = 0 ms)
		88 W (a接点、220 V DC、τ = 0 ms)
		1380 VA (a接点、230 V AC、τ = 0 ms)
最大定格遮断（誘導負荷）	42 W (a接点、24 V DC、τ = 40 ms)
		42 W (a接点、48 V DC、τ = 40 ms)
		42 W (a接点、60 V DC、τ = 40 ms)
		42 W (a接点、110 V DC、τ = 40 ms)
		42 W (a接点、220 V DC、τ = 40 ms)
スイッチング速度	最小 50 mW
スイッチング容量（360/hサイクル）	4 A (24 V (DC13))
スイッチング容量（360/hサイクル）		4 A (230 V (AC15))
出力ヒューズ	10 A gL/gG (安全出力)
		4 A gL/gG (a接点、低頻度要求アプリケーション向け)
		6 A gL/gG (補助出力b接点)

接続データ

接続技術
プラグ式	あり
電線接続
接続方法	プッシュイン式
接続電線サイズ、単線	0.2 mm² ... 1.5 mm²
撚線接続断面積	0.2 mm² ... 1.5 mm²
撚線接続断面積、フェルールあり、プラスチックスリーブあり	0.25 mm² ... 1.5 mm² (CRIMPFOX 6使用時のみ)
接続電線断面積/撚線、棒端子あり、プラスチックスリーブなし	0.25 mm² ... 1.5 mm² (CRIMPFOX 6使用時のみ)
接続電線サイズAWG	24 ... 16
剥き線長さ	8 mm
締付けトルク	0.6 Nm

寸法

幅	22.5 mm
高さ	114.5 mm
奥行き	112 mm

材料仕様

色 (ハウジング)	黄 (RAL 1018)
ハウジングの材質	PA

特性

セーフティデータ
停止カテゴリ	0
セーフティデータ: EN ISO 13849
カテゴリ	1
パフォーマンスレベル（PL）	c
セーフティデータ: IEC 61508 - 高頻度要求時
安全度水準（SIL）	1
セーフティデータ: IEC 61508 - 低頻度要求時
安全度水準（SIL）	1
セーフティデータ
安全度水準（SIL）	1

環境条件と実際の条件

周囲条件
保護等級	IP20
取付け場所の最低保護	IP54
使用周囲温度	-20 °C ... 55 °C
周囲温度（保管時/運搬時）	-40 °C ... 85 °C
最大高度	最大 2000 m (海抜)
最大許容湿度（保管時/移動時）	75 % (平均、まれに85%、結露なし)
最大許容相対湿度（動作時）	75 % (平均、まれに85%、結露なし)
衝撃	15g（衝撃によるストレスがある場合、接点応答を2 msまで延長できる）
振動（動作時）	10 Hz ... 150 Hz, 2g (振動によるストレスがある場合、接点応答を1 msまで延長できる。)

承認

CE
認定	CE準拠

取付け

取付けタイプ	DINレール取付け
取付け位置	任意

販売用データ

アイテム番号	2963970
梱包単位	1 pc
最低注文数	1 pc
セールスキー	******
プロダクトキー	DNA162
カタログのページ	ページ 245 (C-6-2019)
GTIN	4017918904791
1個あたりの重量（梱包を含む）	181 g
1個あたりの重量（梱包を含まない）	148 g
関税率	85364900
生産国	DE
