PSR-MC82-5NO-1NC-1DO-24DC-SP - 拡張モジュール - 2702383

注記

アプリケーションノート
アプリケーションノート	産業用途専用

製品特性

製品ライン	セーフティリレー
製品シリーズ	PSRmini
アプリケーション	拡張モジュール
制御	1および2チャネル
リレータイプ	強制ガイド付接点を接続した機械式リレー、IEC/EN 61810-3準拠
絶縁特性
サージ電圧カテゴリ	III
汚染度	2
時間
応答時間	< 50 ms (手動（モニタ付）および自動リセット)
U_sでの標準起動時間	< 50 ms (A1/A2で制御時)
通常復旧時間	< 25 ms (A1/A2で制御時)
復帰時間	< 100 ms

電気特性

規準状態での最大損失電力	15.2 W (U_S = 30 V 、I_L² = 64 A²時)
定格動作モード	100 %動作時
定格絶縁電圧	250 V AC
電源
型式	A1/A2
定格制御回路電源U_S	19.2 V DC ... 30 V DC
定格制御回路電源U_S	24 V DC -20 % / +25 %
定格制御電流I_S	通常 80 mA
電力消費、U_S時	通常 1.92 W
突入電流	通常 125 mA (Δt = 7 ms U_s時)
フィルタ時間	4 ms (A1、U_sでの電圧ディップ時)
		最大 1 ms (A1/A2、テストパルス幅、帰線消去パルス/暗箱試験)
		5 ms (A1/A2、テストパルス速度、帰線消去パルス/暗箱試験)
		テストパルス幅 < 1 msの場合、テストパルス速度はテストパルス幅の5倍
		最大 1 ms (A1/A2、テストパルス幅、電源投入パルス/明箱試験)
		10 ms (A1/A2、テストパルス速度、電源投入パルス/明箱試験)
		セーフティアプリケーションには電源投入パルスを無効化。
保護回路	サージ保護; サージ抑制ダイオード
保護回路		極性保護; 汎用ダイオード

出力データ

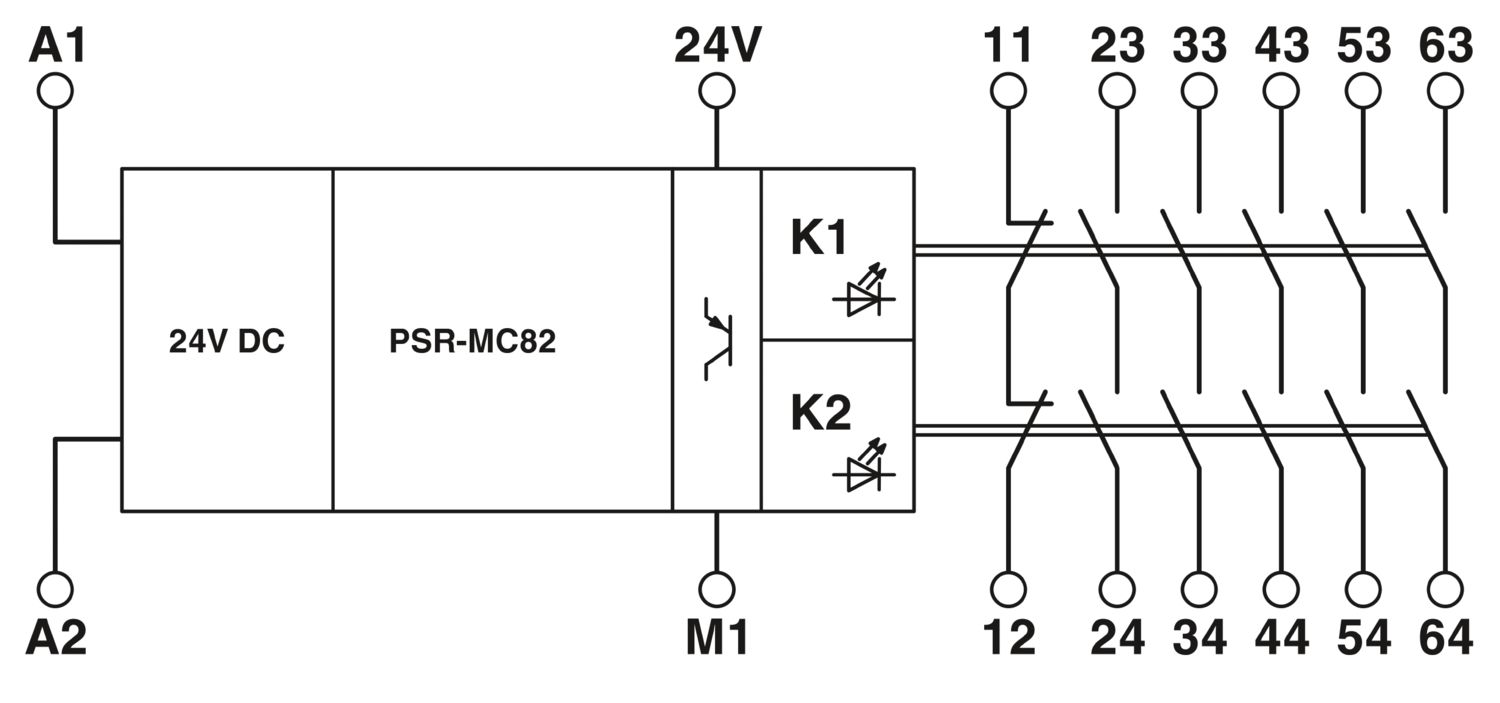

リレー: 安全出力 (23/24 ... 63/64)
出力内容	セーフティ関連のa接点
出力数	5 (ディレーなし)
接点の種類	安全出力5点
接点材質	AgSnO₂
スイッチング電圧	最小 5 V AC/DC
		最大 24 V DC (安全出力23/24)
		最大 250 V AC/DC (その他全ての安全出力、負荷曲線を参照)
スイッチング速度	最小 50 mW (5 V / 10 mA)
突入電流	最小 10 mA
突入電流		最大 20 A (≤ 100 ms)
連続通電電流	6 A (ディレーティングに注意すること)
連続総電流	64 A² (ディレーティングに注意すること)
スイッチング周波数	最大 0.5 Hz
機械的寿命	10x 10⁶回
出力ヒューズ	10 A gL/gG
出力ヒューズ		6 A gL/gG (低頻度要求アプリケーション向け)
リレー: フィードバック (11/12)
出力内容	セーフティ関連のb接点
出力数	1 (ディレーなし)
接点の種類	フィードバック出力1点
接点材質	AgSnO
スイッチング電圧	最小 5 V AC/DC
スイッチング電圧		最大 24 V DC
スイッチング速度	最小 50 mW
突入電流	最小 10 mA
突入電流		最大 100 mA
連続通電電流	100 mA
スイッチング周波数	最大 0.5 Hz
機械的寿命	10x 10⁶回
出力ヒューズ	1 A gL/gG
信号: M1
出力内容	非セーフティ関連
出力数	1 (デジタル、 PNP)
電圧	通常 23 V DC (U_S - 1 V)
電流	最大 100 mA
最大突入電流	500 mA (Δt = 1 ms、U_s時)
短絡保護	あり

接続データ

接続技術
プラグ式	あり
電線接続
接続方法	プッシュイン式
接続電線サイズ、単線	0.2 mm² ... 1.5 mm²
撚線接続断面積	0.2 mm² ... 1.5 mm²
撚線接続断面積、フェルールあり、プラスチックスリーブあり	0.25 mm² ... 1.5 mm² (CRIMPFOX 6使用時のみ)
接続電線断面積/撚線、棒端子あり、プラスチックスリーブなし	0.25 mm² ... 1.5 mm² (CRIMPFOX 6使用時のみ)
接続電線サイズAWG	24 ... 16
剥き線長さ	8 mm

信号伝達

状態表示	2 x LED (緑)

寸法

幅	17.5 mm
高さ	116.6 mm
奥行き	114.5 mm

材料仕様

色 (ハウジング)	黄 (RAL 1018)
ハウジングの材質	PA

特性

セーフティデータ
停止カテゴリ	0
セーフティデータ: EN ISO 13849
カテゴリ	4 (適切な評価デバイスとともに使用)
パフォーマンスレベル（PL）	e (適切な評価デバイスとともに使用)
セーフティデータ: IEC 61508 - 高頻度要求時
安全度水準（SIL）	3 (適切な評価デバイスとともに使用)
セーフティデータ: IEC 61508 - 低頻度要求時
安全度水準（SIL）	3 (適切な評価デバイスとともに使用)
セーフティデータ: EN IEC 62061
安全度水準（SIL）	3 (適切な評価デバイスとともに使用)

環境条件と実際の条件

周囲条件
保護等級	IP20
取付け場所の最低保護	IP54
使用周囲温度	-20 °C ... 60 °C (ディレーティングに注意すること)
周囲温度（保管時/運搬時）	-40 °C ... 80 °C
最大高度	最大 2000 m (海抜)
最大許容湿度（保管時/移動時）	75 % (平均、まれに85%、結露なし)
最大許容相対湿度（動作時）	75 % (平均、まれに85%、結露なし)
衝撃	15g（衝撃によるストレスがある場合、接点応答を6 msまで延長できる）
振動（動作時）	10 Hz ... 150 Hz, 2g (振動によるストレスがある場合、接点応答を1 msまで延長できる。)

承認

CE
表示記号	CE準拠

取付け

取付けタイプ	DINレール取付け
組立てに関する注意事項	減衰曲線を参照
取付け位置	縦または横

アイテム番号	2702383
梱包単位	1 pc
最低注文数	1 pc
注記	受注生産（返品不可）
セールスキー	******
プロダクトキー	DNA181
カタログのページ	ページ 228 (C-6-2019)
GTIN	4055626145488
1個あたりの重量（梱包を含む）	209.4 g
1個あたりの重量（梱包を含まない）	209 g
関税率	85371098
生産国	DE

ECLASS-13.0	27371819
ECLASS-12.0	27371819

EU RoHS
既知の範囲で免責が生じます	はい
EU RoHS 物質要件を満たしています	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 製品関連の中国版RoHS宣言書の表は、各製品のダウンロードエリアの「メーカーからのお知らせ」にてご覧いただけます。EFUP-Eを有する製品はすべて、中国版RoHS宣言書の表は発行・要求されません。
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	Lead (CAS-NO: 7439-92-1)
SCIP	86f7cbf8-6903-49c5-b7cc-68930eb09995
