TRIO-PS-IP67/1AC/24DC/20
-
電源
1039830

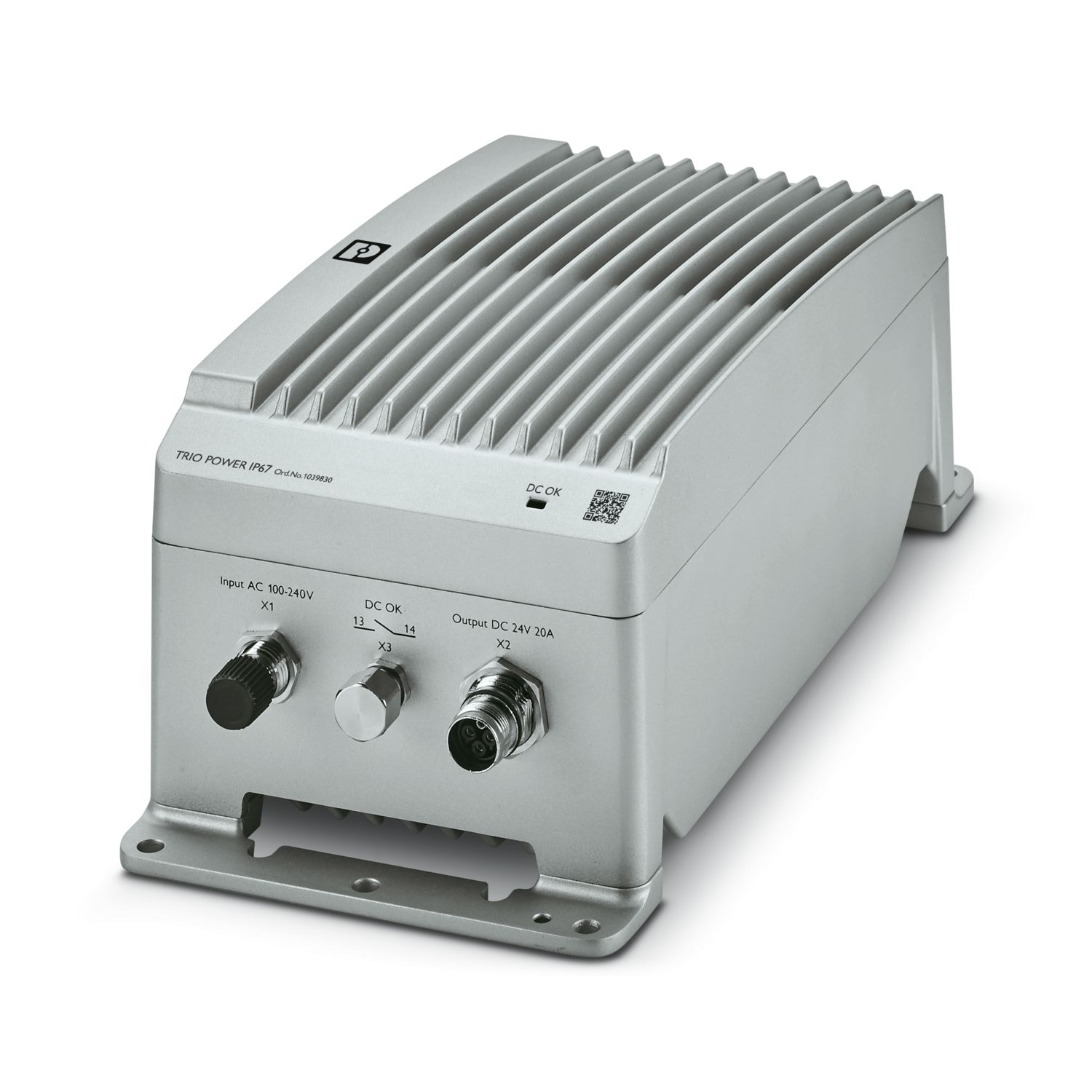

スイッチング電源TRIO POWER、IP67ダイカストハウジング、入力：単相、出力：24 V DC / 20 A

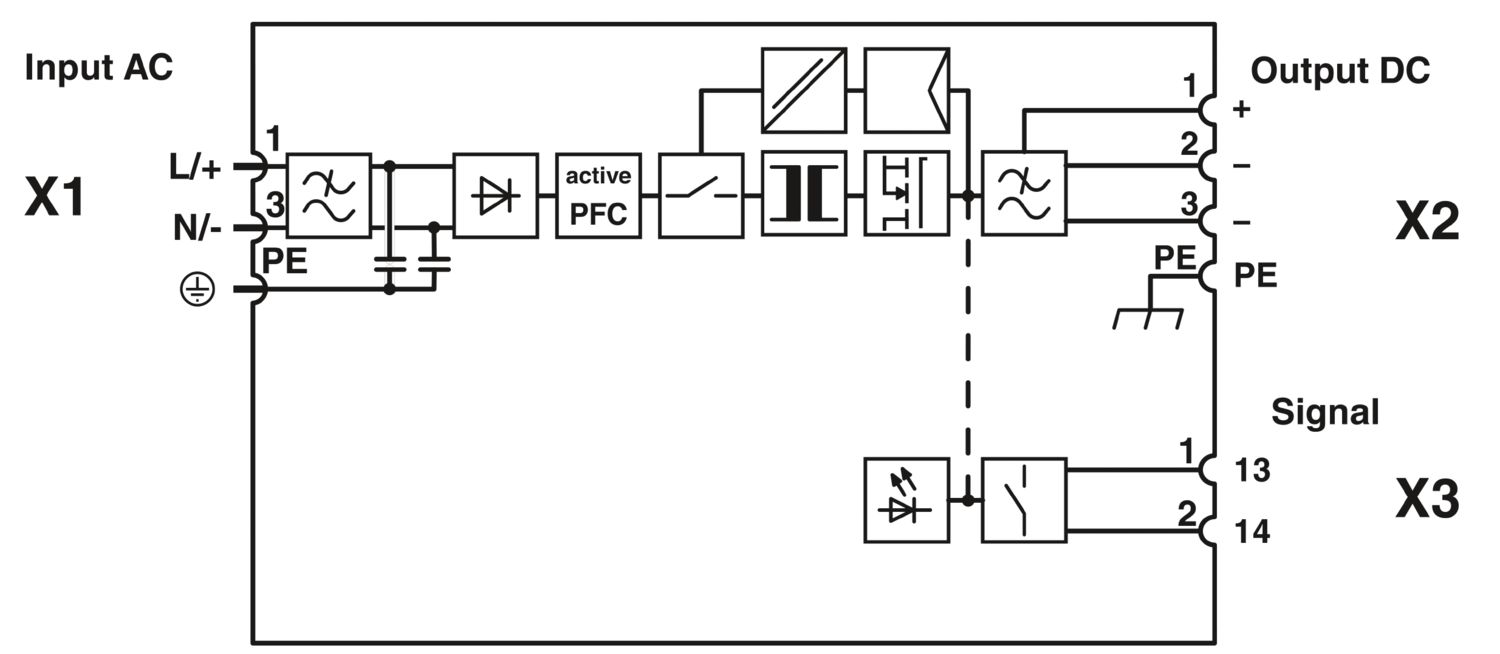

製品の詳細
| AC動作 | |
| 接地方式 | スター型ネットワーク |
| 入力定格電圧範囲 | 100 V AC ... 240 V AC |
| 入力電圧範囲 | 100 V AC ... 240 V AC ±10 % |
| 耐電圧、最大 | ≤ 300 V AC 15 s |
| 通常の国内グリッド電圧 | 120 V AC |
| 230 V AC | |
| 電源の電圧種類 | AC/DC |
| 突入電流 | 通常 20 A (25 °C時) |
| 突入電流値 (I2t) | < 0.9 A2s |
| 突入電流制限 | ≤ 20 A (25 °C時) |
| AC入力周波数範囲 | 50 Hz ... 60 Hz |
| 出力保持時間 | 通常 10 ms (120 V AC) |
| 通常 15 ms (230 V AC) | |
| 消費電流 | 5.6 A (100 V AC) |
| 2.4 A (240 V AC) | |
| 定格消費電力 | 36.8 W |
| 保護回路 | 過度サージ電圧保護装置; バリスタ |
| 通常応答時間 | < 1 s |
| 内部ヒューズ | 10 A (内部（機器保護）) |
| 入力保護用に推奨されるブレーカ | 10 A ... 16 A (特性B、C、D、K) |
| PEへの放電電流 | < 3.5 mA |
| DC動作 | |
| 入力定格電圧範囲 | 110 V DC ... 250 V DC |
| 入力電圧範囲 | 110 V DC ... 250 V DC ±10 % |
| スイッチオン電圧 | ≥ 95 V DC |
| シャットダウン電圧 | < 95 V DC |
| 電源の電圧種類 | AC/DC |
| 出力保持時間 | > 15 ms (230 V AC) |
| 消費電流 | 4.9 A (110 V DC) |
| 2.1 A (250 V DC) | |
| 効率 | 91 % (100 V AC) |
| 93 % (230 V AC) | |
| 定格出力電圧 | 24 V DC ±1 % |
| 定格出力電流（IN） | 20 A |
| ダイナミックブースト（IDyn.Boost） | 30 A (5秒) |
| ディレーティング | > 60 °C ... 70 °C (2.5 %/K) |
| 出力での過電圧保護（OVP） | ≤ 30 V DC |
| 制御逸脱 | < 1 % (負荷の変化、スタティック10 % ... 90 %) |
| < 3 % (動荷重は10～90%で変化、10 Hz) | |
| < 0.1 % (入力電圧の変化±10 %) | |
| 残存リプル | ≤ 30 mVPP |
| 耐短絡 | あり |
| 無負荷保証 | あり |
| 出力電力 | 480 W |
| 720 W | |
| 最大無負荷電力損失 | < 3 W (120 V AC) |
| < 2.5 W (230 V AC) | |
| 最大電力損失、定格負荷 | < 48 W (120 V AC) |
| < 36 W (230 V AC) | |
| 立ち上がり時間 | ≤ 30 ms (UOUT (10 % ... 90 %)) |
| 信号: DC OK | |
| 最大スイッチング電圧 | 30 V AC/DC |
| 定負荷電流 | 100 mA |
| 信号 リレー13/14 | |
| 既定 | 密閉型 |
| デジタル | 30 V AC 30 V DC 100 mA |
| 入力 | |
| 接続方法 | M12丸形コネクタ |
| コーディング | S |
| ロッキングタイプ | M12ねじ固定式 |
| 極数 | 3 |
| 出力 | |
| 接続方法 | M17丸型コネクタ |
| コーディング | N |
| ロッキングタイプ | M17標準およびSPEEDCON固定式 |
| 極数 | 4 |
| 信号 | |
| 接続方法 | 丸型コネクタ |
| コーディング | A |
| ロッキングタイプ | SPEEDCON M12 |
| 極数 | 5 |
| シグナリングのタイプ | LED |
| フローティング信号コンタクト | |
| 信号出力: LED状態インジケータ | |
| 信号割当て | DC OK |
| 状態表示 | LED |
| 色 | 緑 |
| DC OK | UOUT < 0.9 x UN (UN = 24 V DC) |
| 相の数 | 1 |
| 耐電圧 入力―出力間 | 4 kV AC (タイプテスト) |
| 1.5 kV AC (定期試験) |
| 製品ライン | 電源 |
| 製品シリーズ | TRIO POWER |
| MTBF (IEC 61709, SN 29500) | > 1400000 h (25 °C) |
| > 800000 h (40 °C) | |
| > 400000 h (60 °C) | |
| 絶縁特性 | |
| 保護クラス | I |
| 汚染度 | 2 (IEC 61010-1) |
| 製品寸法 | |
| 幅 | 151 mm |
| 高さ | 304 mm |
| 奥行き | 120 mm |
| ドリル穴 | |
| 直径 | 5.6 mm |
| 取付け寸法 | |
| 設置時あき 右/左 | 20 mm / 20 mm |
| 設置時あき 上/下 | 50 mm / 100 mm |
| 取付けタイプ | 壁面取付け |
| 組立てに関する注意事項 | スペース：左右20 mm、上50 mm、下100 mm |
| 保護コーティング付き | なし |
| UL 94難燃性（ハウジング / 端子台） | V0 |
| ハウジング材質 | 金属製 |
| ケースの種類 | アルミニウム製（AlMg3） |
| 周囲条件 | |
| 保護等級 | IP67 |
| 使用周囲温度 | -25 °C ... 85 °C (ディレーティング >60°C： 2.5 %/K) |
| 周囲温度（保管時/運搬時） | -40 °C ... 85 °C |
| 周囲温度（起動時） | -40 °C |
| 最大高度 | ≤ 4000 m (> 2000 m 、ディレーティング: 10 %/1000 m) |
| 気候クラス | 3K3 (EN 60721準拠) |
| 最大許容相対湿度（動作時） | ≤ 95 % (25 °C時、結露なし) |
| 衝撃 | 18 ms、30g、各方向（IEC 60068-2-27準拠） |
| 振動（動作） | 各空間方向で（EN 60068-2-6準拠） 10 Hz ... 19.9 Hz、振幅±2.5 mm、 19.9 Hz ... 150 Hz、4g増加 |
| 標準 - 電源高調波電流の制限 | EN 61000-3-2 |
| 標準-電気的安全性 | IEC 61010-2-201 (SELV) |
| 標準 - 安全特別低電圧 | EN 60204-1 (PELV) |
| 標準 - 安全絶縁 | DIN VDE 0100-410 |
| 過電圧カテゴリ | |
| EN 61010-1 | III (≤ 2000 m) |
| II (≤ 4000 m) | |
| 適合／認証 | |
| SIL、IEC 61508準拠 | 0 |
| 電磁適合性 | EMC指令2014/30/EUに準拠 |
| 低電圧指令 | 低電圧指令2014/35/ECに準拠 |
| 放射干渉 | EN 61000-6-3（家庭用および商用）、およびEN 61000-6-4（産業用）に準拠したノイズ輻射 |
| ノイズイミュニティ | EN 61000-6-1（住宅）、EN 61000-6-2（産業） |
| 伝導ノイズ放射 | |
| 規格/規則 | EN 55016 |
| EN 61000-6-3（クラスB） | |
| ノイズ輻射 | |
| 規格/規則 | EN 55011 (EN 55022) |
| ノイズ輻射 | |
| 標準/規則 | EN 55016 |
| EN 61000-6-3（クラスB） | |
| 高調波電流 | |
| 周波数範囲 | タイプ A |
| フリッカー | |
| 標準/規則 | EN 61000-3-3 |
| 周波数範囲 | 0 kHz ... 2 kHz |
| 静電気放電 | |
| 標準/規則 | EN 61000-4-2 |
| 静電気放電 | |
| 接触放電 | 6 kV (試験強度4) |
| 空気中の放電 | 8 kV (試験強度4) |
| 注釈 | 動作基準A |
| 高周波電磁界 | |
| 標準/規則 | EN 61000-4-3 |
| 高周波電磁界 | |
| 周波数範囲 | 80 MHz ... 1 GHz |
| 試験場の強度 | 10 V/m (試験強度3) |
| 周波数範囲 | 1 GHz ... 2 GHz |
| 試験場の強度 | 10 V/m (試験強度3) |
| 周波数範囲 | 2 GHz ... 3 GHz |
| 試験場の強度 | 10 V/m (試験強度3) |
| 注釈 | 動作基準A |
| 高速過渡現象（バースト） | |
| 標準/規則 | EN 61000-4-4 |
| 高速過渡現象（バースト） | |
| 入力 | 4 kV (試験強度4 - 非対称) |
| 出力 | 2 kV (試験強度3 - 非対称) |
| 信号 | 2 kV (試験強度2 - 非対称) |
| 注釈 | 動作基準A |
| サージ電圧負荷（サージ） | |
| 標準/規則 | EN 61000-4-5 |
| サージ電圧負荷（サージ） | |
| 入力 | 3 kV (試験強度3 - 対称) |
| 4 kV (試験強度4 - 非対称) | |
| 出力 | 1 kV (試験強度2 - 対称) |
| 2 kV (試験強度1 - 非対称) | |
| 信号 | 1 kV (試験強度2 - 非対称) |
| 注釈 | 動作基準B |
| 伝導妨害 | |
| 標準/規則 | EN 61000-4-6 |
| 伝導妨害 | |
| 入力／出力 | 非対称 |
| 周波数範囲 | 0.15 MHz ... 80 MHz |
| 注釈 | 動作基準A |
| 電圧 | 10 V (試験強度3) |
| 電圧降下 | |
| 標準/規則 | EN 61000-4-11 |
| 電圧 | 230 V AC |
| 周波数 | 50 Hz |
| 電圧降下 | 70 % |
| 周期数 | 25周期 |
| 補足事項 | 試験強度2 |
| 注釈 | 動作基準A |
| 電圧降下 | 40 % |
| 周期数 | 10周期 |
| 補足事項 | 試験強度2 |
| 注釈 | 動作基準B |
| 電圧降下 | 0 % |
| 周期数 | 1周期 |
| 補足事項 | 試験強度2 |
| 注釈 | 動作基準B |
| 放射干渉 | |
| 標準/規則 | EN 61000-6-3 |
| 伝導性エミッションEN 55011準拠 | EN 55011 (EN 55022) Class B、対象分野：産業用および住宅用 |
| 放射電磁界エミッションEN 55011準拠 | EN 55011 (EN 55022) Class B、対象分野：産業用および住宅用 |
| 基準 | |
| 動作基準A | 仕様範囲内で通常動作 |
| 動作基準B | 一時的に動作不安定になった場合はデバイスが自動復帰 |
| 動作基準C | 機器が自動的に修正あるいは操作部を作動させることで復元可能な動作への一時的な悪影響。 |
| アイテム番号 | 1039830 |
| 梱包単位 | 1 pc |
| 最低注文数 | 1 pc |
| セールスキー | ****** |
| プロダクトキー | CMPF13 |
| カタログのページ | ページ 264 (C-4-2019) |
| GTIN | 4055626598703 |
| 1個あたりの重量（梱包を含む） | 4,228 g |
| 1個あたりの重量（梱包を含まない） | 3,280 g |
| 関税率 | 85044095 |
| 生産国 | CN |
ECLASS
| ECLASS-13.0 | 27040701 |
ETIM
| ETIM 9.0 | EC002540 |
UNSPSC
| UNSPSC 21.0 | 39121000 |
| EU RoHS | |
| 既知の範囲で免責が生じます | はい |
| EU RoHS 物質要件を満たしています | 6(c), 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-25
製品関連の中国版RoHS宣言書の表は、各製品のダウンロードエリアの「メーカーからのお知らせ」にてご覧いただけます。EFUP-Eを有する製品はすべて、中国版RoHS宣言書の表は発行・要求されません。
|
| EU REACH SVHC | |
| REACH 認可対象候補物質に関する注 (CAS-NO) | Diboron trioxide (CAS-NO: 1303-86-2) |
| Lead monoxide (lead oxide) (CAS-NO: 1317-36-8) | |
| Lead (CAS-NO: 7439-92-1) | |
| SCIP | ebd1df20-cb11-4ce2-ad15-a413ac1b8564 |
| EF3.0 気候変動 | |
| CO2e kg | 49.83 kg CO2e |
互換性のある製品
特長
フィールドの負荷に直接取付けることにより、ケーブル長が短くなり、制御盤内が省スペースです。
堅牢な設計（ダイカストアルミニウム製ケース）で、過酷な環境条件下（温度、埃、水）に耐性を持つため、システムの高可用性を保証します。
ダイナミックブーストで高負荷を確実に起動
動力損失が低いため、>93%の高い効率
