cULus認証済み
認証ID: E60425-19990913| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| B | ||||
| 125 V | 4 A | 28 - 20 | ||
製造現場の監視機能付きVDEレポート
認証ID: 40013394| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| keine | ||||
| 100 V | 4 A | 0.2 - 0.5 | ||

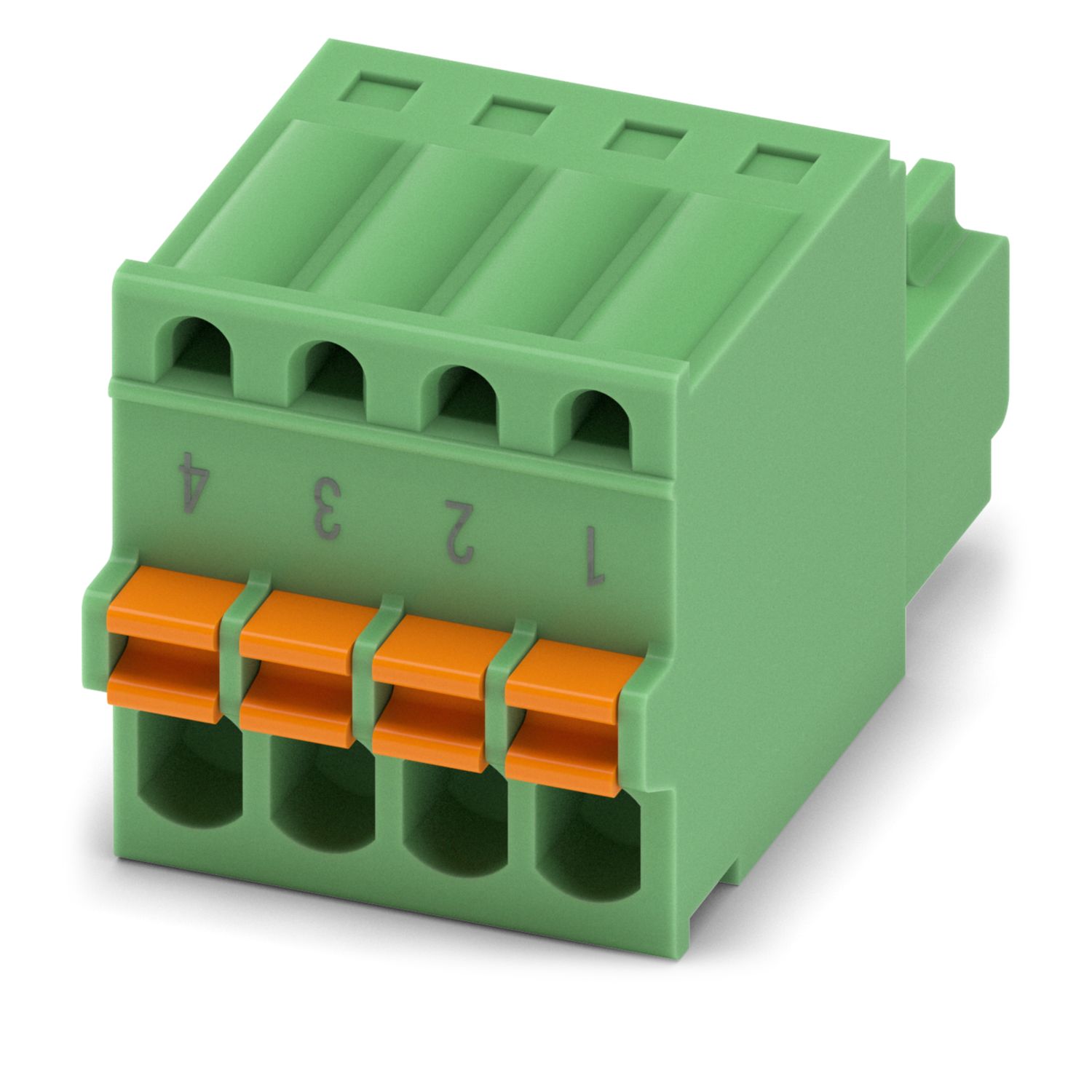

FK-MC 0,5/ 4-ST-2,5 BD:4-1SO
-
プリント基板用コネクタ
1806406
プリント基板用コネクタ、 定格接続サイズ: 0.5 mm2、 色: 緑、 定格電流: 4 A、 定格電圧（III/2）: 160 V、 コンタクト表面: Sn、 コンタクトタイプ: メス、 電位の数: 4、 列の数: 1、 極数: 4、 接続数: 4、 製品ラインアップ: FK-MC 0,5/..-ST、 ピッチ: 2.5 mm、 接続方式: Push-inスプリング接続方式、 電線/プリント基板の接続方向: 0 °、 プラグインシステム: COMBICON FK-MC 0,5、 嵌合ロック: なし、 取付け方法: なし、 梱包の種類: 段ボール梱包
製品の詳細
| 製品ライン | プリント基板用コネクタ |
| 製品シリーズ | FK-MC 0,5/..-ST |
| 製品ライン | COMBICON Connectors XS |
| 極数 | 4 |
| ピッチ | 2.5 mm |
| 接続数 | 4 |
| 行の数 | 1 |
| 電位の数 | 4 |
| 取付けタイプ | なし |
| 特性 | |
| 標準規格 IN | 4 A |
| 定格電圧UN | 160 V |
| 接触抵抗 | 2 mΩ |
| 定格電圧（III/3） | 100 V |
| 定格サージ電圧（III/3） | 1.5 kV |
| 定格電圧（III/2） | 160 V |
| 定格サージ電圧（III/2） | 2.5 kV |
| 定格電圧 (II/2) | 320 V |
| 定格サージ電圧（II/2） | 2.5 kV |
| 接続技術 | |
| タイプ | 標準 |
| コネクタシステム | COMBICON FK-MC 0,5 |
| 定格電線断面積 | 0.5 mm² |
| コンタクトタイプ | メス |
| 嵌合ロック | |
| ロッキングタイプ | なし |
| 取付けタイプ | なし |
| 電線接続 | |
| 接続方法 | Push-inスプリング接続方式 |
| 電線/プリント基板の接続方向 | 0 ° |
| 接続電線サイズ、単線 | 0.14 mm² ... 0.5 mm² |
| 撚線接続断面積 | 0.14 mm² ... 0.5 mm² |
| 接続電線断面積AWG | 26 ... 20 |
| 接続電線断面積/撚線、棒端子あり、プラスチックスリーブなし | 0.25 mm² ... 0.5 mm² |
| シリンダーゲージa x b / 径 | - / 1.4 mm |
| 剥き線長さ | 8 mm |
| 絶縁スリーブなしフェルールの仕様 | |
| 推奨圧着工具 | 1212034 CRIMPFOX 6 |
| 絶縁カラーなしフェルール、DIN 46228‑1に準拠 | 断面積： 0.25 mm²; 長さ: 7 mm ... 8 mm |
| 断面積： 0.34 mm²; 長さ: 7 mm ... 8 mm | |
| 断面積： 0.5 mm²; 長さ: 8 mm | |
| 材質のデータ - コンタクト先 | |
| 注記 | WEEE / RoHS準拠、ウィスカフリー、IEC 60068-2-82/JEDEC JESD 201準拠 |
| コンタクト材質 | 銅合金 |
| 表面特性 | 溶融すずめっき |
| 金属表面接続ポイント（仕上） | すず (4 - 8 µm Sn) |
| 金属表面処理 コンタクト部（仕上） | すず (4 - 8 µm Sn) |
| 材質のデータ - ハウジング | |
| 色 (ハウジング) | 緑 (6021) |
| 絶縁材質 | PA |
| 絶縁材質グループ | I |
| CTI、IEC 60112準拠 | 600 |
| UL94難燃性クラス | V0 |
| EN 60695-2-12準拠で白熱ワイヤー可燃性指標 GWFI | 850 |
| EN 60695-2-13準拠で白熱ワイヤー点火温度 GWIT | 775 |
| EN 60695-10-2準拠のボールプレッシャー試験の温度 | 125 °C |
| 材質データ－操作部 | |
| 色 (作動部品) | オレンジ (2003) |
| 絶縁材質 | PBT |
| 絶縁材質グループ | I |
| CTI、IEC 60112準拠 | 600 |
| UL94難燃性クラス | V0 |
| 外形寸法 |
|
| ピッチ | 2.5 mm |
| 幅 [w] | 10.6 mm |
| 高さ [h] | 11.75 mm |
| 長さ[l] | 19.05 mm |
| 動作時の注記 | IEC 61984によりCOMBICONコネクタは活線挿抜が禁止されています(COC)。使用中、通電している場合はプラグの挿抜をすることはできません。 |
| 電線接続 | |
| 仕様 | IEC 60999-1:1999-11 |
| 試験結果 | 試験合格 |
| 電線の損傷とゆるみ試験 | |
| 仕様 | IEC 60999-1:1999-11 |
| 試験結果 | 試験合格 |
| 接続／断路を繰り返す | |
| 仕様 | IEC 60999-1:1999-11 |
| 試験結果 | 試験合格 |
| 引張試験 | |
| 仕様 | IEC 60999-1:1999-11 |
| 接続電線サイズ/電線の種類/引張強度設定値/実数値 | 0.2 mm² / 単線 / > 10 N |
| 0.2 mm² / フレキシブル / > 10 N | |
| 0.5 mm² / 単線 / > 20 N | |
| 0.5 mm² / フレキシブル / > 20 N | |
| 挿抜力 | |
| 仕様 | IEC 60512-13-2:2006-02 |
| 試験結果 | 試験合格 |
| サイクル数 | 25 |
| 極あたりの挿入力（近似） | 8 N |
| 極あたりの抜取り強度（近似） | 6 N |
| 印字の耐性 | |
| 仕様 | IEC 60068-2-70:1995-12 |
| 試験結果 | 試験合格 |
| 誤嵌合 | |
| 仕様 | IEC 60512-13-5:2006-02 |
| 試験結果 | 試験合格 |
| 目視検査 | |
| 仕様 | IEC 60512-1-1:2002-02 |
| 試験結果 | 試験合格 |
| 寸法確認 | |
| 仕様 | IEC 60512-1-2:2002-02 |
| 試験結果 | 試験合格 |
| 振動試験 | |
| 仕様 | IEC 60068-2-6:2007-12 |
| 周波数 | 10 - 150 - 10 Hz |
| スイープ速度 | 1オクターブ/最小 |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 加速 | 5g (60.1 Hz ... 150 Hz) |
| 各軸のテスト時間 | 2.5 h |
| 試験方向 | X、Y、Z軸 |
| 耐久試験 | |
| 仕様 | IEC 60512-9-1:2010-03 |
| 海面位のインパルス耐電圧 | 2.95 kV |
| 接触抵抗R1 | 2 mΩ |
| 接触抵抗R2 | 2.2 mΩ |
| 挿抜回数 | 25 |
| 絶縁抵抗、隣接する極 | > 5 MΩ |
| 環境試験 | |
| 仕様 | ISO 6988:1985-02 |
| 腐食負荷 | 300 dm3 中0.2 dm3SO2 /40 °C/1サイクル |
| 熱ストレス | 100 °C/168 h |
| 商用周波耐電圧 | 1.39 kV |
| 周囲条件 | |
| 周囲温度（作動時） | -40 °C ... 100 °C (ディレーティング曲線による) |
| 周囲温度（保管時/運搬時） | -40 °C ... 70 °C |
| 相対湿度（保管時/運搬時） | 30 % ... 70 % |
| 周囲温度（配線時） | -5 °C ... 100 °C |
| 温度試験 | 試験グループC | |
| 仕様 | IEC 60512-5-1:2002-02 |
| 試験した極数 | 12 |
| 絶縁抵抗 | |
| 仕様 | IEC 60512-3-1:2002-02 |
| 絶縁抵抗、隣接する極 | > 5 MΩ |
| 温度サイクル | |
| 仕様 | IEC 60999-1:1999-11 |
| 試験結果 | 試験合格 |
| 空間距離と沿面距離 | | |
| 仕様 | IEC 60664-1:1992-10 + A1:2000-02 + A2:2002-05 |
| 絶縁材質グループ | I |
| 比較トラッキング指数（IEC 60112） | CTI 600 |
| 定格絶縁電圧 (III/3) | 100 V |
| 定格サージ電圧 (III/3) | 1.5 kV |
| 最小空間距離 - 不平等電界（III/3） | 0.8 mm |
| 最小沿面距離（III/3） | 1.8 mm |
| 定格絶縁電圧 (III/2) | 160 V |
| 定格サージ電圧 (III/2) | 2.5 kV |
| 最小空間距離 - 不平等電界（III/2） | 1.5 mm |
| 最小沿面距離（III/2） | 1.5 mm |
| 定格絶縁電圧 (II/2) | 320 V |
| 定格サージ電圧 (II/2) | 2.5 kV |
| 最小空間距離 - 不平等電界（II/2） | 1.5 mm |
| 最小沿面距離（II/2） | 1.6 mm |
| 梱包の種類 | 段ボール梱包 |
互換性のある製品
特長
プッシュイン式接続で配線時間の短縮、工具不要
長期的に安定性のある接触力
オレンジ色の開放ボタンでわかりやすい操作
一方向からの操作と電線接続はデバイス前面に組込み可能
組込みのテストオプションですばやく試験できて便利
