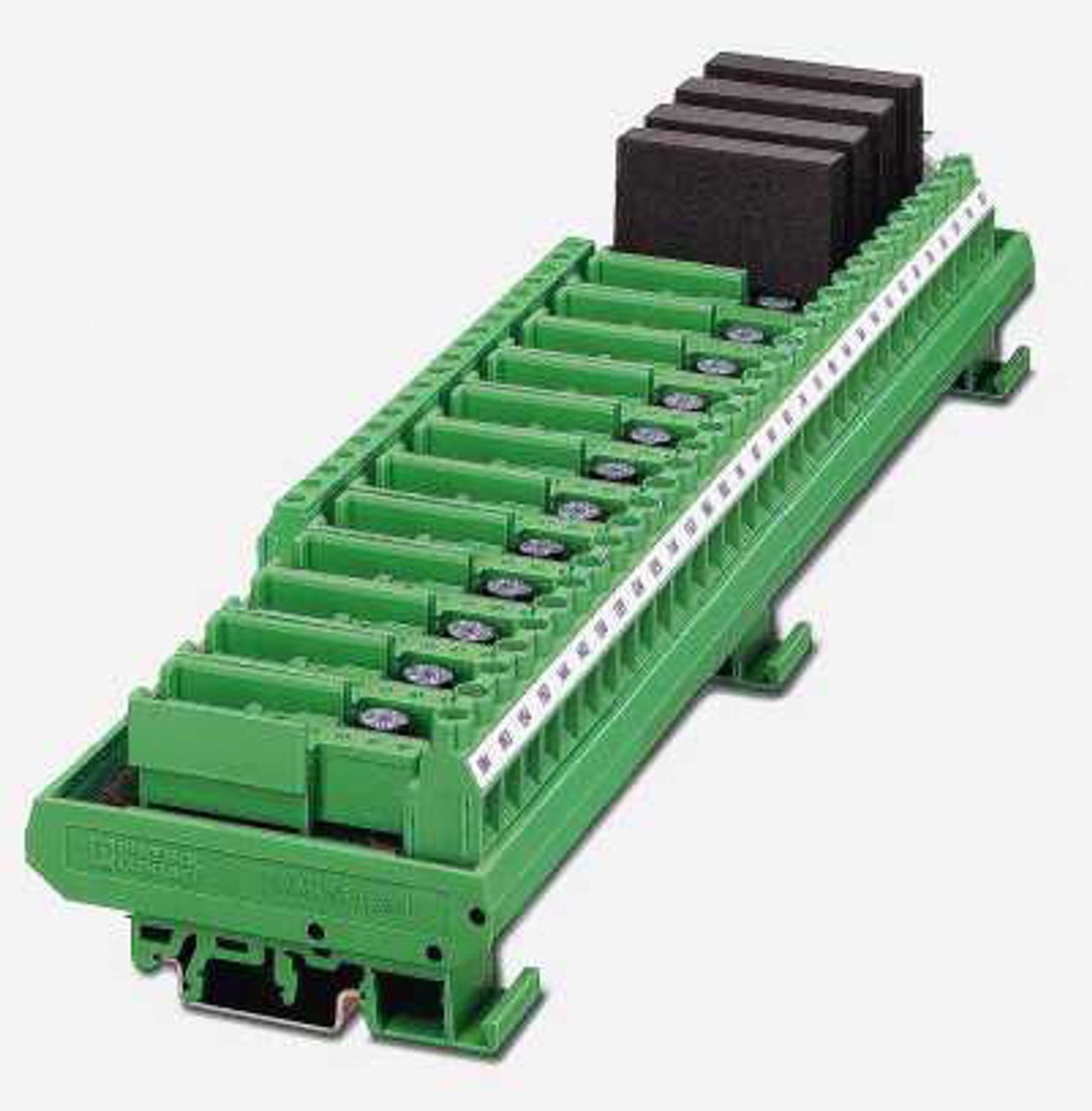

UMK-16 OM-R/PF/MKDS
-
フォトカプラモジュール
2972783
インターフェースモジュール、ソリッドステートリレー16点用のプラグインソケット、固定ラッチ付き、ネジ接続式端子台、LEDおよびヒューズ付き、制御回路： マイナススイッチング
製品の詳細
| 製品ライン | ソリッドステートリレーモジュール |
| チャネル数 | 16 |
| 互換品 | デジタルI/Oモジュール |
| コンポーネントあり | なし |
| 入力電圧範囲 | 4 V ... 32 V |
| 定格消費電流（UN時） | 30 mA (フォトカプラによる) |
| 状態表示/チャネル | 黄色LED |
| 互換品 | デジタルI/Oモジュール |
| +/-切替 | |
| 連続通電電流 | 5 A (フォトカプラによる) |
| 定格電源電圧 | 125 V |
| エラー検出（断線/短絡） | なし |
| 入力 | |
| 接続方法 | ネジ接続 |
| 剥き線長さ | 8 mm |
| ネジ山 | M3 |
| 接続数 | 2 |
| 極数 | 20 |
| 接続電線サイズ、単線 | 0.2 mm² ... 4 mm² |
| 撚線接続断面積 | 0.2 mm² ... 2.5 mm² |
| 接続電線断面積AWG | 24 ... 12 |
| 出力 | |
| 接続方法 | ネジ接続 |
| 剥き線長さ | 8 mm |
| ネジ山 | M3 |
| 接続数 | 32 |
| 極数 | 3 |
| 接続電線サイズ、単線 | 0.2 mm² ... 6 mm² |
| 撚線接続断面積 | 0.2 mm² ... 4 mm² |
| 接続電線断面積AWG | 24 ... 10 |
| 状態表示あり | あり |
| 外形寸法 |
|
| 幅 | 326.5 mm |
| 高さ | 77 mm |
| 奥行き | 72 mm |
| 色 | 緑 (RAL 6021) |
| ハウジングの絶縁材質 | PVC、側面は非強化PA |
| 周囲条件 | |
| 使用周囲温度 | -20 °C ... 50 °C |
| 周囲温度（保管時/運搬時） | -20 °C ... 70 °C |
| 標準/規則 | DIN VDE 0110b、グループC、250 V DC |
| DIN VDE 0160（関連する部分） |
| 組立てに関する注意事項 | 一列、スペースなし |
| 取付け位置 | 任意 |
