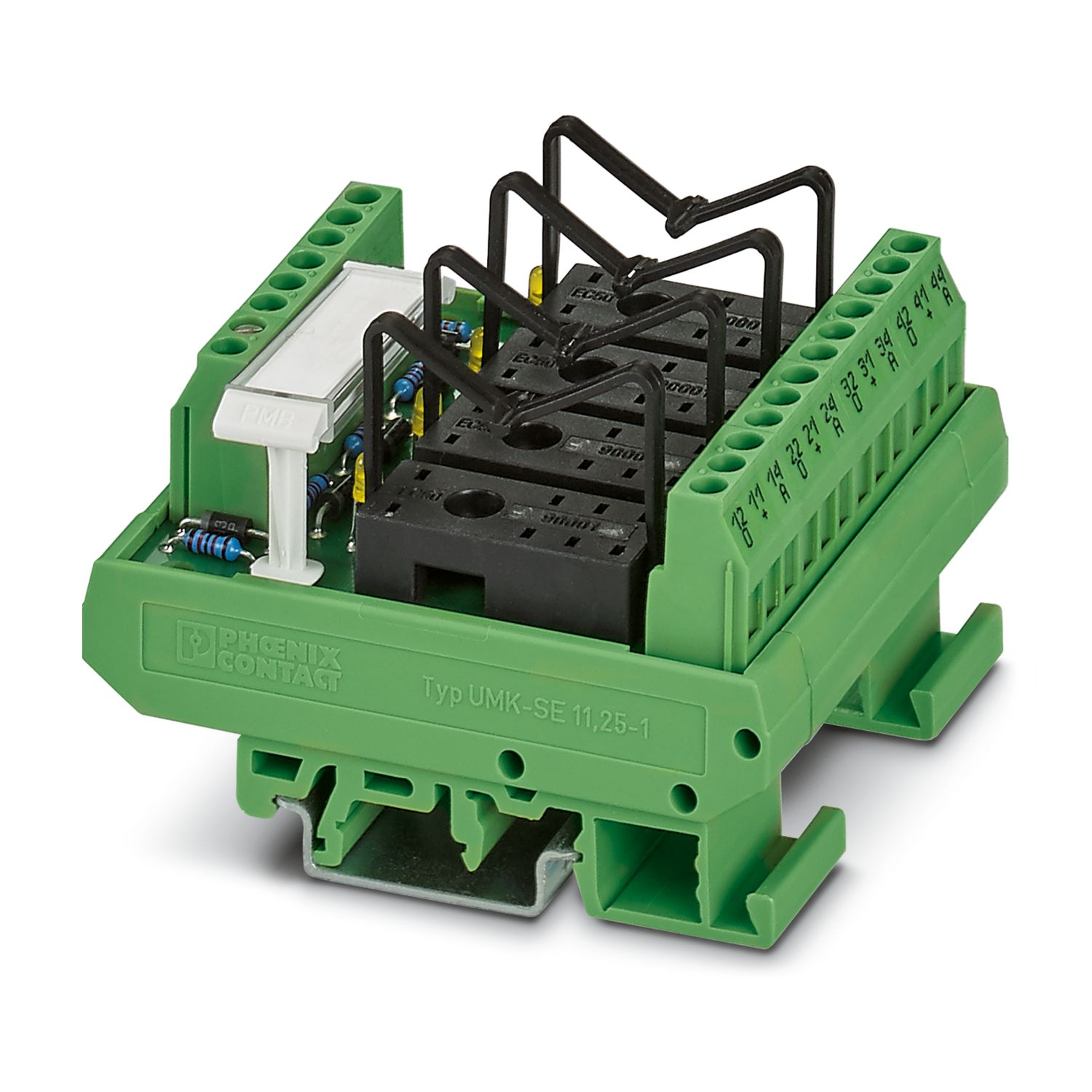

UMK- 4 RM 24DC - 多点リレーモジュール
UMK- 4 RM 24DC
-
多点リレーモジュール
2972835
VARIOFACEモジュール、プラグインミニチュアリレーまたはミニチュアフォトカプラ4点用、LED付き、入力電圧：DC 24 V
製品の詳細
Expand all
Collapse all
技術データ
注記
使用上の制限
EMCの注意事項
EMC：クラスA製品、ダウンロードセンターでメーカーの説明を参照
製品特性
製品の種類
マルチチャネルリレーモジュール
チャネル数
4
互換品
ミニチュアリレーまたはミニチュアフォトカプラ
コンポーネントあり
なし
絶縁特性
過電圧カテゴリ
III
汚染度
2
電気特性
定格絶縁電圧
260 V AC
定格サージ電圧
4 kV (出力コンタクト電流パス間の基礎絶縁)
6 kV (入力回路と出力コンタクトパス間の安全絶縁と強化絶縁)
入力データ
入力定格電圧U
N
24 V DC
入力電圧範囲（U
N
時）
0.8 ... 1.1
定格消費電流（U
N
時）
2 mA (LED表示)
保護回路
フリーホイールダイオード; フリーホイールダイオード
極性保護; 極性保護ダイオード
定格電圧表示
黄色LED
状態表示/チャネル
黄色LED
出力データ
互換品
ミニチュアリレーまたはミニチュアフォトカプラ
+/-切替
接点の種類
1c接点
最大スイッチング電圧
250 V AC/DC
連続通電電流
5 A
最大突入電流
8 A
エラー検出（断線/短絡）
なし
接続データ
入力
接続方法
ネジ接続
ネジ山
M3
接続数
2
極数
8
接続電線サイズ、単線
0.2 mm² ... 4 mm²
撚線接続断面積
0.2 mm² ... 2.5 mm²
接続電線断面積AWG
24 ... 12
出力
接続方法
ネジ接続
剥き線長さ
8 mm
ネジ山
M3
接続数
12
極数
3
接続電線サイズ、単線
0.2 mm² ... 4 mm²
撚線接続断面積
0.2 mm² ... 2.5 mm²
接続電線断面積AWG
24 ... 12
信号伝達
状態表示あり
あり
寸法
幅
67.5 mm
高さ
77 mm
奥行き
59 mm
材料仕様
色
緑 (RAL 6021)
環境条件と実際の条件
周囲条件
保護等級
IP00
使用周囲温度
-20 °C ... 65 °C
周囲温度（保管時/運搬時）
-20 °C ... 70 °C
規格と基準
標準/規則
DIN EN 50178
IEC 60664
取付け
取付けタイプ
DINレール取付け
取付け位置
任意
販売用データ
アイテム番号
2972835
梱包単位
1 pc
最低注文数
1 pc
注記
受注生産（返品不可）
セールスキー
******
プロダクトキー
DK6164
GTIN
4017918088798
1個あたりの重量（梱包を含む）
154.6 g
1個あたりの重量（梱包を含まない）
111.95 g
関税率
85364190
生産国
DE
分類
UNSPSC
UNSPSC 21.0
39122335
Environmental product compliance
EU RoHS
既知の範囲で免責が生じます
はい
EU RoHS 物質要件を満たしています
7(a)
China RoHS
Environment friendly use period (EFUP)
EFUP-50
製品関連の中国版RoHS宣言書の表は、各製品のダウンロードエリアの「メーカーからのお知らせ」にてご覧いただけます。EFUP-Eを有する製品はすべて、中国版RoHS宣言書の表は発行・要求されません。
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)
0.1 wt% を超える物質なし
