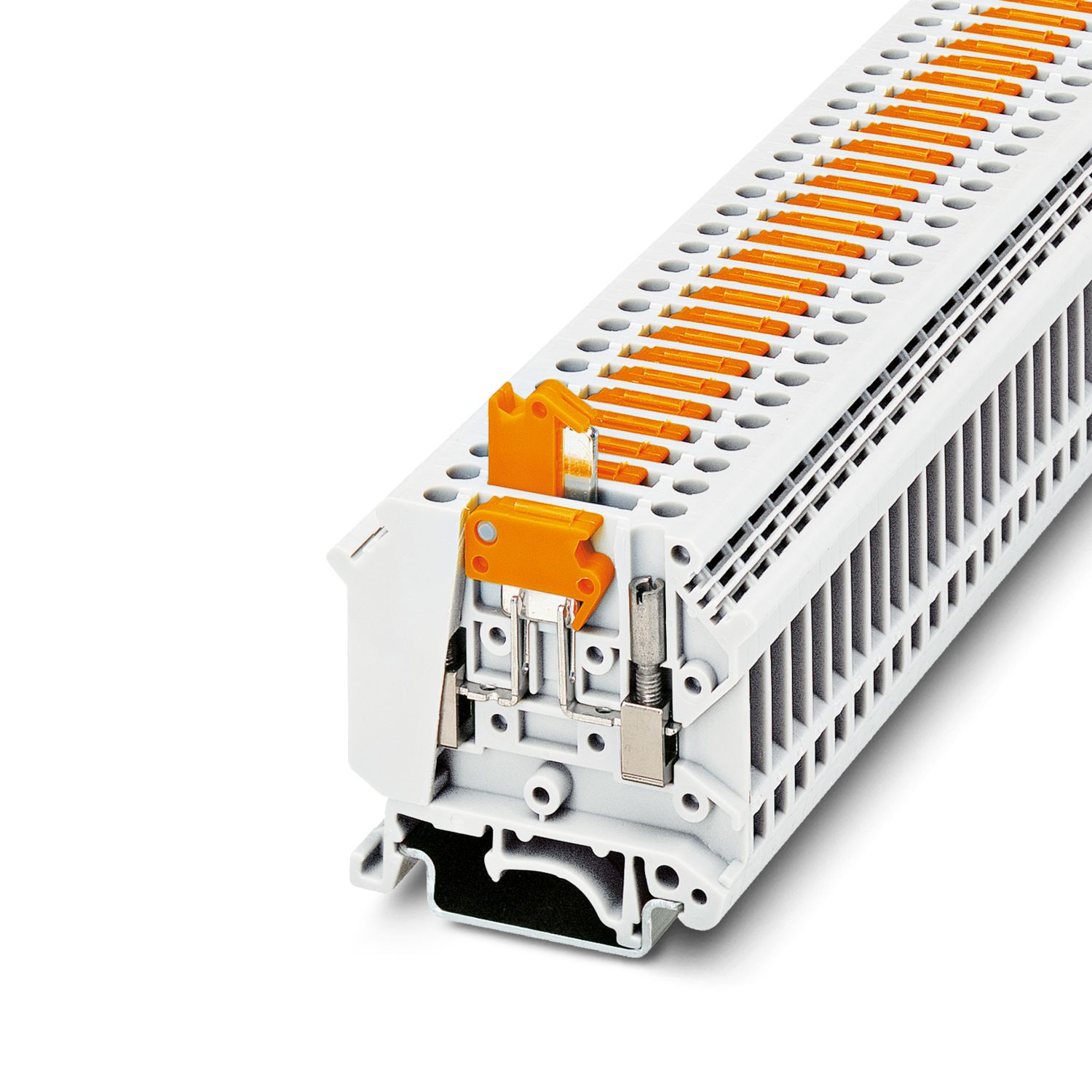

UK 5-MTK-P/P WH - 断路ナイフ端子台

3056022

断路ナイフ端子台、テストプラグを挿入するテストソケットねじ付き、定格電圧: 500 V、定格電流: 16 A、 1段、接続方式: ネジ接続、定格断面積: 2.5 mm²、断面積：0.2 mm² - 6 mm²、取付け方法: NS 32、 NS 35/7,5、 NS 35/15、色: 白

製品の詳細

製品ライン	断路端子台
極数	1
接続数	2
行の数	1
電位	1
絶縁特性
過電圧カテゴリ	III
汚染度	3

定格サージ電圧	6 kV
規準状態での最大損失電力	1.02 W

段あたり接続数	2
定格接続サイズ	4 mm²
1段
ネジ山	M3
締付けトルク	0.5 ... 0.6 Nm
剥き線長さ	8 mm
内部シリンダゲージ	A3
準拠規格	IEC 60947-7-1
接続電線サイズ、単線	0.2 mm² ... 6 mm²
断面積AWG	24 ... 10 (IECに準拠して変換済み)
撚線の接続電線サイズ	0.2 mm² ... 4 mm²
接続電線サイズ、撚線[AWG]	24 ... 12 (IECに準拠して変換済み)
撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール）	0.25 mm² ... 4 mm²
撚線接続サイズ（プラスチックスリーブ付きフェルール）	0.25 mm² ... 2.5 mm²
差込み式ブリッジ付きの導体断面積、単線	4 mm²
差込み式ブリッジ付きの導体断面積、撚線	4 mm²
同じ接続サイズの電線2本、単線	0.2 mm² ... 1.5 mm²
同じ接続サイズの2本線/撚線	0.2 mm² ... 1.5 mm²
同じ断面積の撚線2本接続、フェルール付き、プラスチックスリーブなし	0.25 mm² ... 1.5 mm²
同じ断面積の撚線2本接続、TWINフェルール付き、プラスチックスリーブあり	0.5 mm² ... 2.5 mm²
定格電流	16 A
最大負荷電流	16 A (接続電線断面積が4 mm²の場合)
定格電圧	500 V
定格電線断面積	2.5 mm²

幅	6.2 mm
高さ	51 mm
NS 32の奥行き	63.5 mm
NS 35/7、5の奥行き	58.5 mm
NS 35/15の奥行き	66 mm

色	白 (RAL 9010)
UL94難燃性クラス	V0
絶縁材質グループ	I
絶縁材質	PA
冷却時絶縁素材	-60 °C
相対絶縁素材温度指数（Elec.、UL 746 B）	130 °C
鉄道車両の火災保護（DIN EN 45545-2）R22	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R23	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R24	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R26	HL 1 - HL 3
表面燃焼性NFPA 130（ASTM E 162）	合格
煙の特殊光学濃度NFPA 130（ASTM E 662）	合格
煙毒性NFPA 130（SMP 800C）	合格

サージ電圧試験
テスト電圧設定ポイント	6 kV
試験結果	試験合格
商用周波耐電圧
テスト電圧設定ポイント	1.89 kV
試験結果	試験合格

機械的仕様
開放サイドパネル	なし

機械的強度
試験結果	試験合格

周囲条件
使用周囲温度	-60 °C ... 110 °C (動作温度範囲（自己発熱を含む）、最大短期動作温度については、RTI Elecをご参照ください。)
周囲温度（保管時/運搬時）	-25 °C ... 60 °C (24 時間を超えない短時間、-60 °C °C ～+70 °C)
周囲温度（配線時）	-5 °C ... 70 °C
周囲温度（動作時）	-5 °C ... 70 °C
許容湿度（動作時）	20 % ... 90 %
許容湿度（保管時/移動時）	30 % ... 70 %

準拠規格	IEC 60947-7-1

取付けタイプ	NS 32
	NS 35/7,5
	NS 35/15

販売用データ

アイテム番号	3056022
梱包単位	50 pc
最低注文数	50 pc
注記	受注生産（返品不可）
セールスキー	******
プロダクトキー	BE1231
GTIN	4046356300612
1個あたりの重量（梱包を含む）	13.4 g
1個あたりの重量（梱包を含まない）	12.48 g
関税率	85369019
生産国	CN

分類

認証

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG
使用グループ B
	600 V	15 A	22 - 14
使用グループ C
	600 V	15 A	22 - 14

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG
使用グループ B
	300 V	15 A	22 - 12
使用グループ C
	300 V	15 A	22 - 12
使用グループ F
	500 V	15 A	22 - 12
使用グループ D
	600 V	5 A	22 - 12

Environmental product compliance

互換性のある製品

アクセサリ

特長

16 Aの大電流

省スペース設計

EU RoHS
既知の範囲で免責が生じます	はい
EU RoHS 物質要件を満たしています	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 製品関連の中国版RoHS宣言書の表は、各製品のダウンロードエリアの「メーカーからのお知らせ」にてご覧いただけます。EFUP-Eを有する製品はすべて、中国版RoHS宣言書の表は発行・要求されません。
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	Lead (CAS-NO: 7439-92-1)
