E1 S6 A 260X260X160
-
ジャンクションボックス
0899020

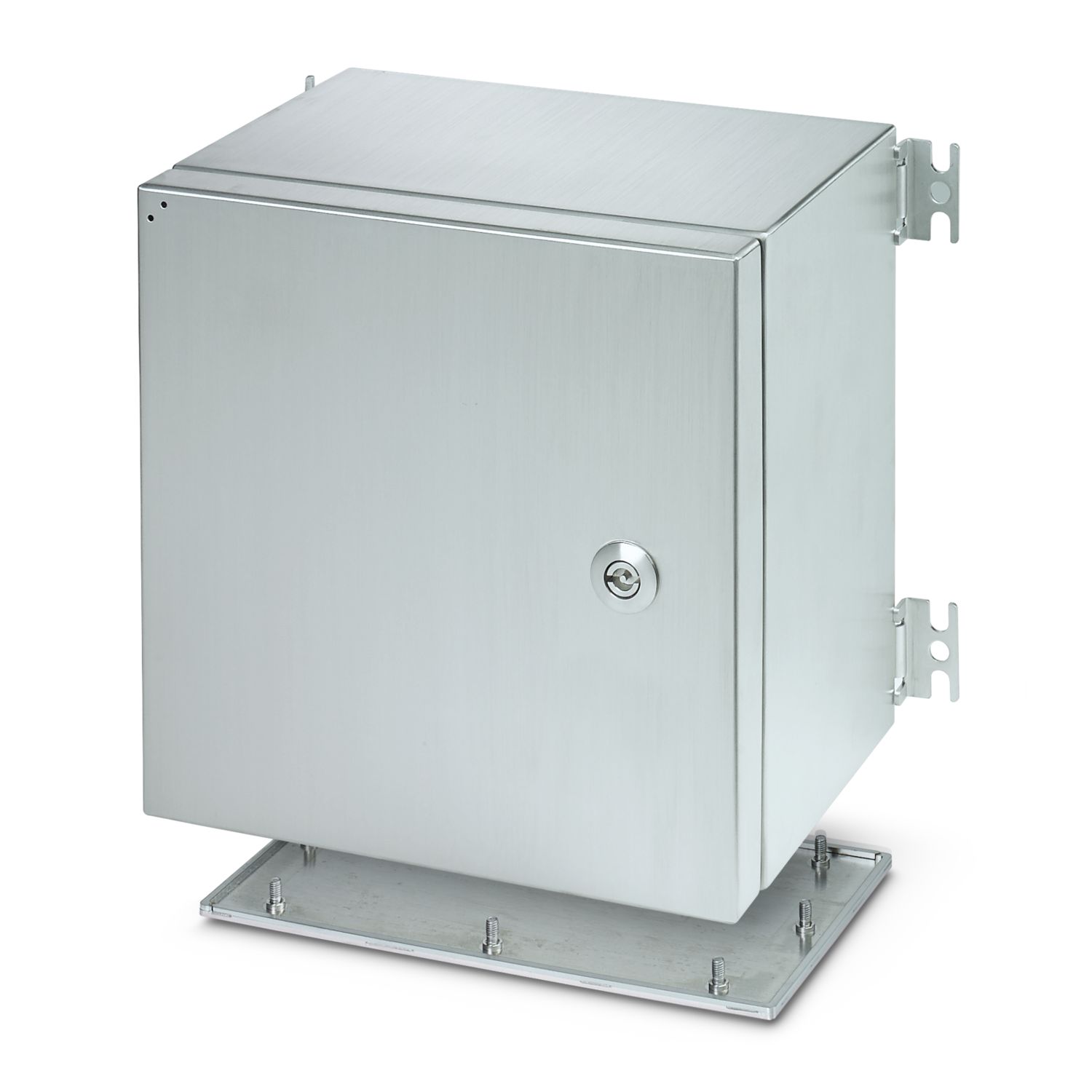

ジャンクションボックス、 フランジプレートの取付け、下、 部材: ステンレス製、316L/1.4404、 表面抵抗: 筋目入り、 銀、 260 mm x 260 mm x 160 mm、 ロッキングタイプ: ネジ止めカバー、 納品内容 - ATD: 取付けプレート、 取付けねじによる固定角度、 M12接地ボルト、外部に取付け、 取付け時の注意事項、 フランジプレート、 取付けプレート
製品の詳細
| 製品ライン | 端子ボックス |
| 製品内容 | 取付けプレート |
| 取付けねじによる固定角度 | |
| M12接地ボルト、外部に取付け | |
| 取付け時の注意事項 | |
| フランジプレート | |
| 型式 | 20 |
| 絶縁特性 | |
| 保護クラス | I |
| 最大電力損失 | 13 W (T6 最大40 °C) |
| 8.1 W (T6 最大55 °C) | |
| 4.8 W (T6 最大65 °C) | |
| 17.9 W (T5 最大40 °C) | |
| 13 W (T5 最大55 °C) | |
| 9.8 W (T5 最大65 °C) | |
| 21.1 W (T4 最大40 °C) | |
| 10.2 W (T4 最大55 °C) | |
| 13 W (T4 最大65 °C) |

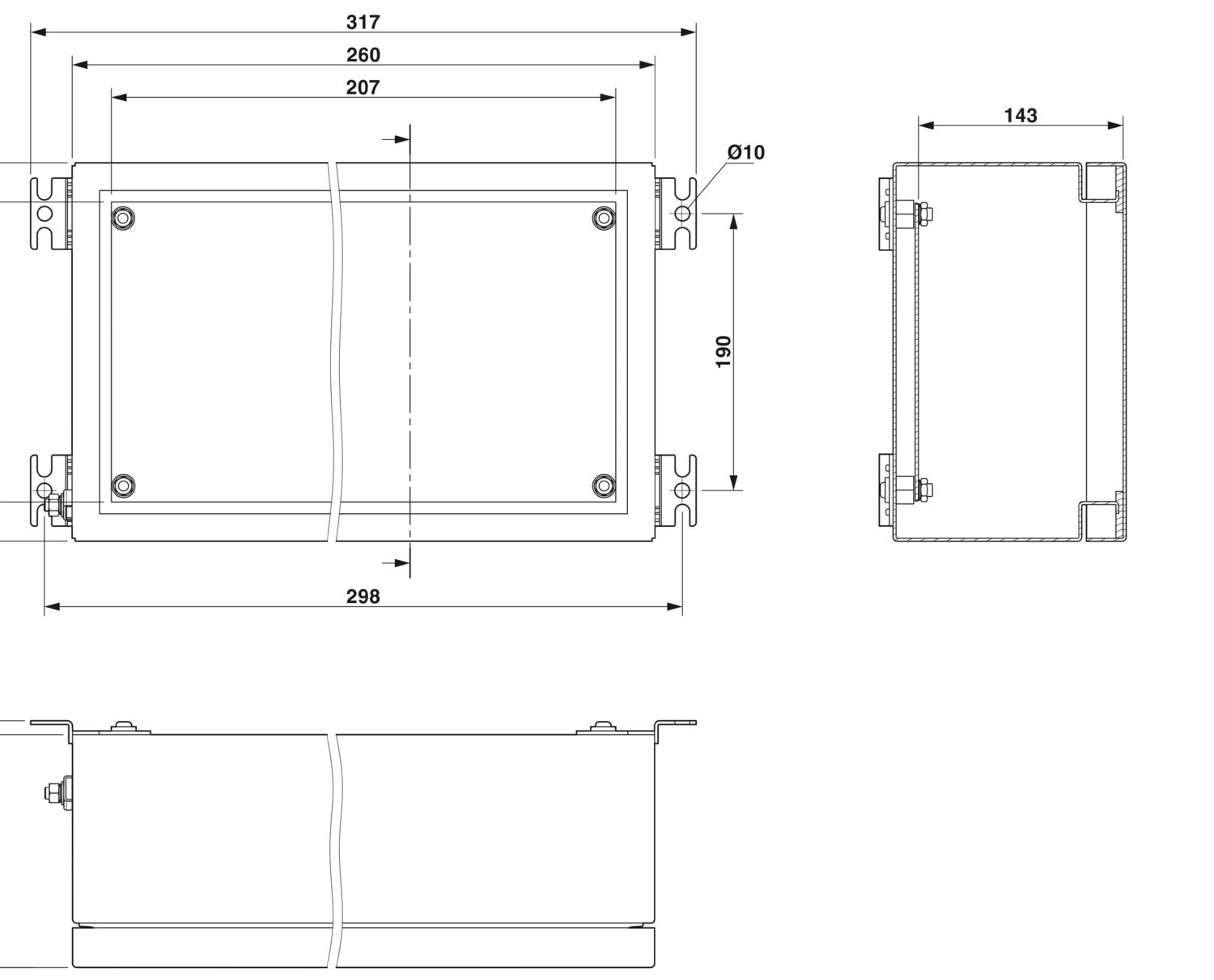

| 外形寸法 |
|
| 幅 | 260 mm |
| 高さ | 260 mm |
| 奥行き | 160 mm |
| 空間距離の幅、最大でDINレールの長さ | 204 mm |
| 素材の最大厚さ | 1.5 mm |
| 色 | 銀 |
| 部材 | ステンレス製、316L/1.4404 |
| シーリング材 | シリコン |
| 表面特性 | 筋目入り |
| 注記 | #240 |
| 概要 | |
| ロッキングタイプ（GRP） | ネジ止めカバー 六角ねじ |
| 保護等級（IPコード） | |
| 保護等級 | IP66 |
| 周囲条件 | |
| 使用周囲温度 | -55 °C ... 135 °C |
| 組立てに関する注意事項 | 外付け固定クリップ |
特長
個別端子ボックスのベースとなる革新的な高品質ステンレス製ボックスの製品ラインアップ
端子ボックス取付け済みでアッセンブリと認証の手間を省く

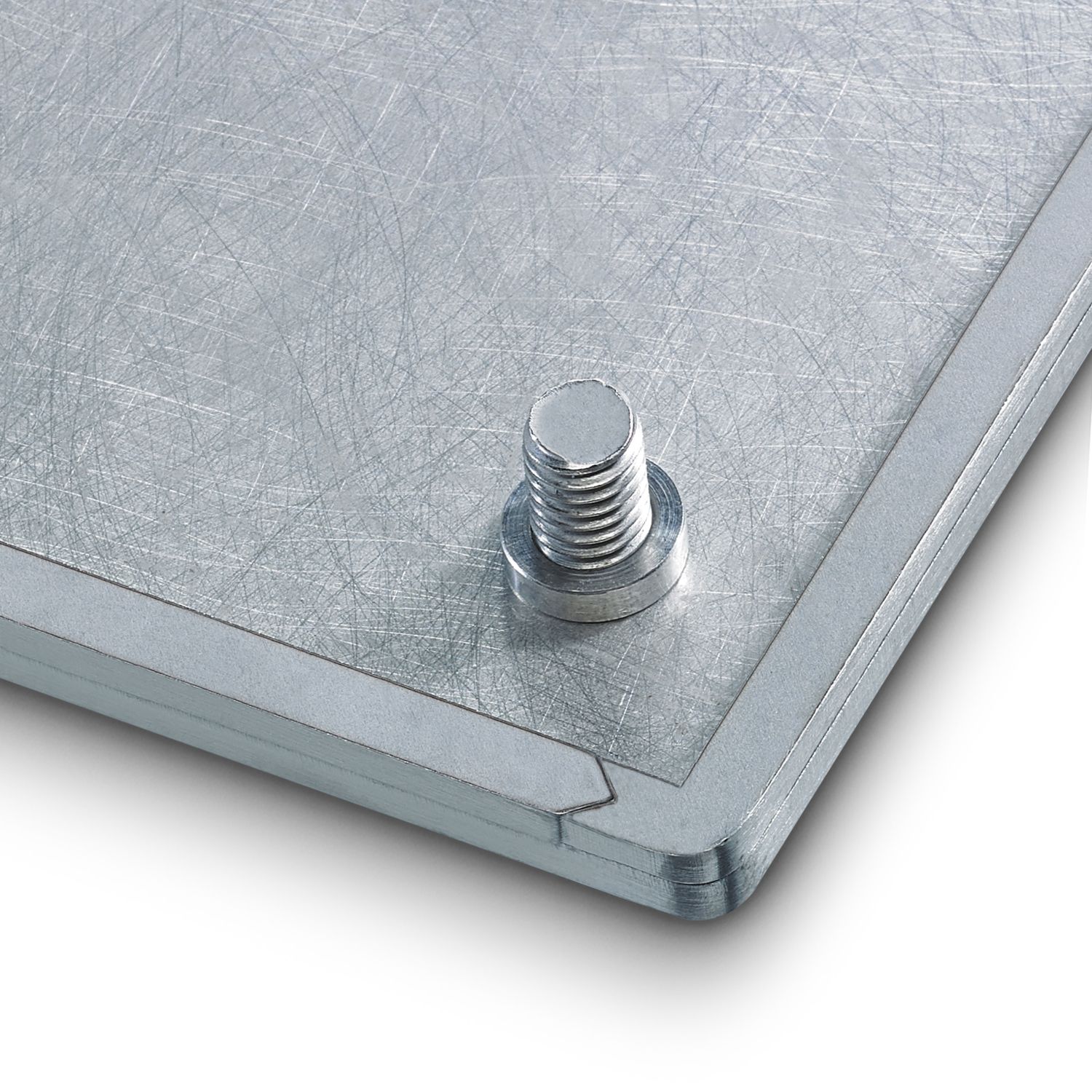

ボックスのそれぞれの縁にフランジプレートを取付け可能、シール保護を含む
標準仕様に配慮したねじ、取付け穴、取付け口でボックスを調整
