MCR-FL-HT-T-I-EX - ソケット付き変換器 - 2864532

製品特性

製品ライン	Temperature transmitter
アプリケーション	温度
設定	MCR-PI-CONF-WIN設定ソフトウェアパッケージを使用

システム特性

機能
設定	MCR-PI-CONF-WIN設定ソフトウェアパッケージを使用

電気特性

スイッチオンディレイ	6 s
回線監視	NE 43
テスト電圧、入力/出力	2 kV AC (50 Hz, 60 s)
ステップ応答（10～90%）	< 2 s
電圧センサの伝送エラー	±20 µV (-10 mV ... 100 mV)
熱電対の伝送エラー	通常 0.5 K（K、J、T、E、L、U）、1.0 K（N、C、D）、2.0 K（S、B、R）
抵抗タイプセンサの伝送エラー	±0.1 Ω (10 ... 400 Ω)、±1.5 Ω (10 ... 2000 Ω)
伝送エラー測温抵抗体	0.2 K (Pt 100 、Ni 100) 、 0.5 K (Pt 500 、 Ni 500) 、0.3 K (Pt 1000 、Ni 1000)

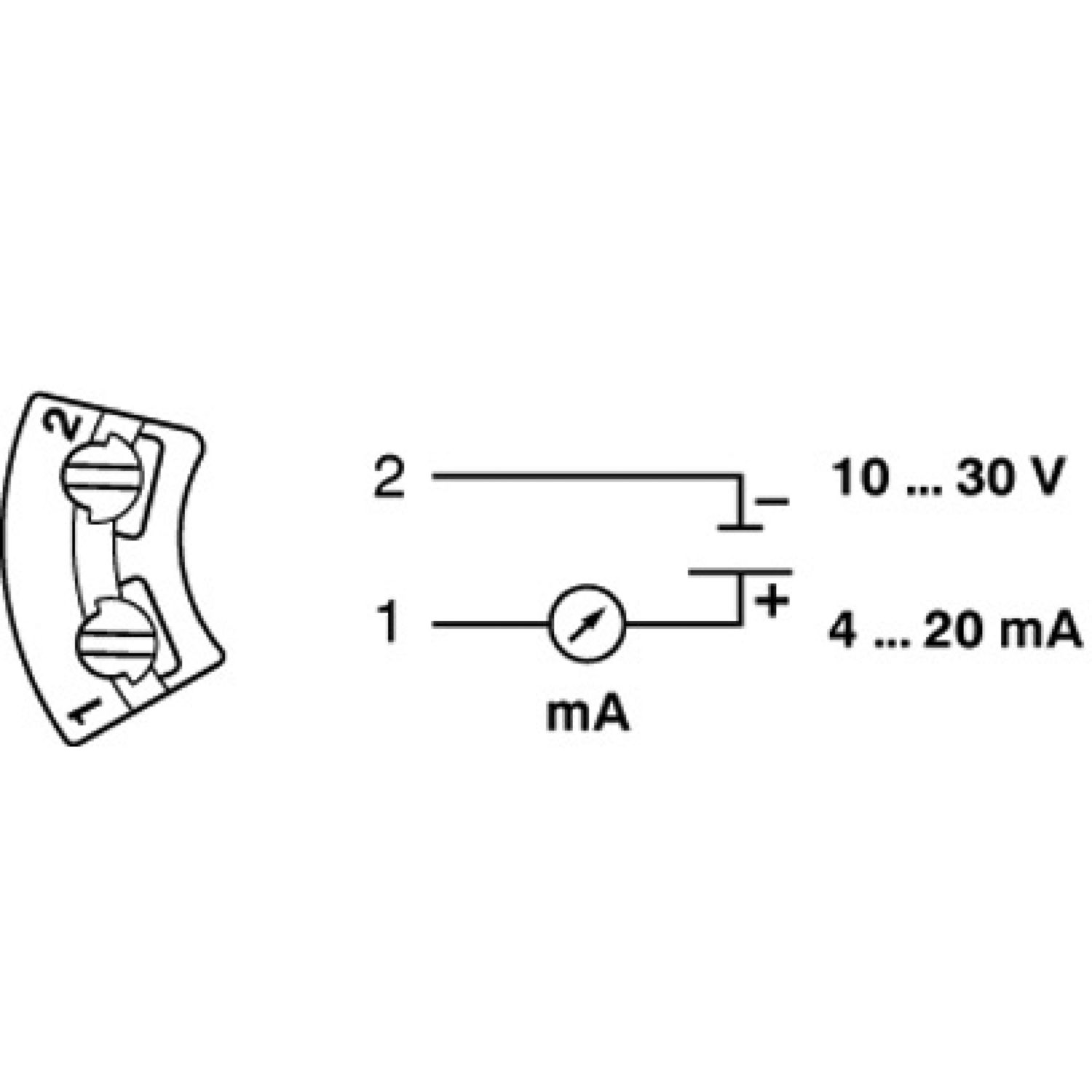

電源
型式	2線式
電圧範囲	8 V DC ... 30 V DC
最大消費電流	< 3.5 mA

入力データ

信号
入力数	1
入力信号	温度
計測
構成可能/PC設定可能	可、PC設定対応
使用できるセンサタイプ（RTD）	Pt、Ni（100、500、1000）;最小測定範囲10 K
使用できるセンサタイプ（TC）	B、C、D、E、J、K、L、N、R、S、T、U; 最小測定範囲50 K/500 K
センサの種類:	-200 °C ... 850 °C (自由に設定)
		-200 °C ... 250 °C (自由に設定)
		-200 °C ... 250 °C (自由に設定)
		-60 °C ... 250 °C (自由に設定)
		-60 °C ... 150 °C (自由に設定)
		-60 °C ... 150 °C (自由に設定)
		50 °C ... 1820 °C (自由に設定)
		0 °C ... 2320 °C (自由に設定)
		0 °C ... 2495 °C (自由に設定)
		-270 °C ... 1000 °C (自由に設定)
		-210 °C ... 1200 °C (自由に設定)
		-270 °C ... 1372 °C (自由に設定)
		-200 °C ... 900 °C (自由に設定)
		-270 °C ... 1300 °C (自由に設定)
		-50 °C ... 1768 °C (自由に設定)
		-50 °C ... 1768 °C (自由に設定)
		-270 °C ... 400 °C (自由に設定)
		-200 °C ... 600 °C (自由に設定)
接続方式	2、3、4線
線形抵抗測定範囲	10 Ω ... 400 Ω (最小測定範囲10Ω)
線形抵抗測定範囲		10 Ω ... 2000 Ω (最小測定範囲100Ω)
線形mV信号範囲	-10 mV ... 100 mV (最小測定範囲5 mV)

出力データ

+/-切替:
構成可能/PC設定可能	なし
信号
出力数	1
構成可能/PC設定可能	可、PC設定対応
電流出力信号	4 mA ... 20 mA
	20 mA ... 4 mA
最大電流出力信号	≤ 25 mA
短絡時出力定格電流	≤ 3.6 mAまたは≥ 21 mA (調整可能、ただし熱電対を除く)
断線時出力定格電流	≤ 3.6 mAまたは≥ 21 mA (可調整)
オーバーレンジ/アンダーレンジによる出力定格電流範囲	3.8 mA ... 20.5 mA (直線的に増加/減少)
負荷/出力負荷電流出力	≤ 720 Ω (U_V = 24 V時；U_supply - 8 V / 0.025 A)

接続データ

接続方法	ネジ接続
剥き線長さ	8 mm
ネジ山	M3
接続電線サイズ、単線	0.2 mm² ... 1.75 mm²
撚線接続断面積	0.2 mm² ... 1.75 mm²
接続電線断面積AWG	24 ... 15
締付けトルク	0.5 Nm ... 0.6 Nm

防爆データ

セーフティデータ
最大電圧U_i	30 V
最大電流I_i	100 mA
最大電力P_i	750 mW
最大出力電圧U_o	8.2 V DC
最大出力電流I_o	4.6 mA
最大出力電力P_o	9.35 mW
最大周囲温度	カテゴリ1：T4 = 60℃、T5 = 50℃、T6 = 40℃
	カテゴリ2：T4 = 85℃、T5 = 70℃、T6 = 55℃
セーフティ関連最大電圧U_m	250 V
IIB: 最大外部誘導L_o / 最大外部容量C_o	8.5 mH / 1.9 µF
IIC: 最大外部誘導L_o / 最大外部容量C_o	4.5 mH / 974 nF

材料仕様

色	緑 (RAL 6021)
UL 94難燃性クラス	V0
ハウジングの材質	PC

環境条件と実際の条件

周囲条件
保護等級	IP00
	IP66 (接続ヘッドに設置)
使用周囲温度	-40 °C ... 55 °C

承認

CE
認定	CE準拠
ATEX
表示記号	 II 1 G Ex ia IIC T6/T5/T4
UL、米国 / カナダ
表示記号	cULus

規格と基準

規格
標準/規則	NAMUR推奨NE 21

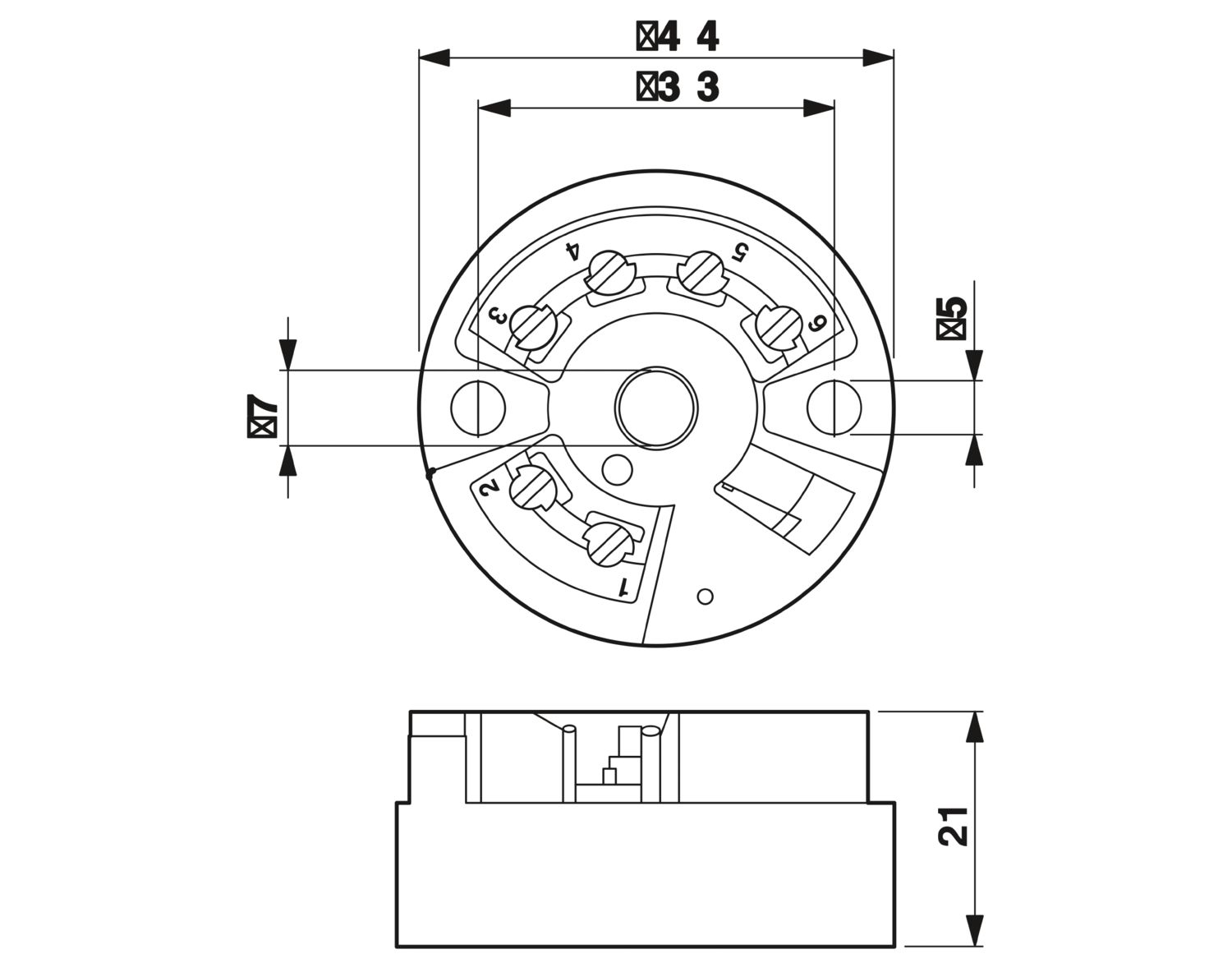

取付け

取付けタイプ	DINレール取付け
組立てに関する注意事項	DIN 43729 form Bに準拠したヘッドマウントに取付け
取付け位置	DIN 43729 フォームBに準拠した接続ソケット

アイテム番号	2864532
梱包単位	1 pc
最低注文数	1 pc
注記	受注生産（返品不可）
セールスキー	******
プロダクトキー	DK1XXX
カタログのページ	ページ 190 (C-5-2017)
GTIN	4017918893231
1個あたりの重量（梱包を含む）	84.8 g
1個あたりの重量（梱包を含まない）	82.3 g
関税率	85437090
生産国	DE

EU RoHS
既知の範囲で免責が生じます	はい (免除なし)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 制限値以上の有害物質がない
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	0.1 wt% を超える物質なし
