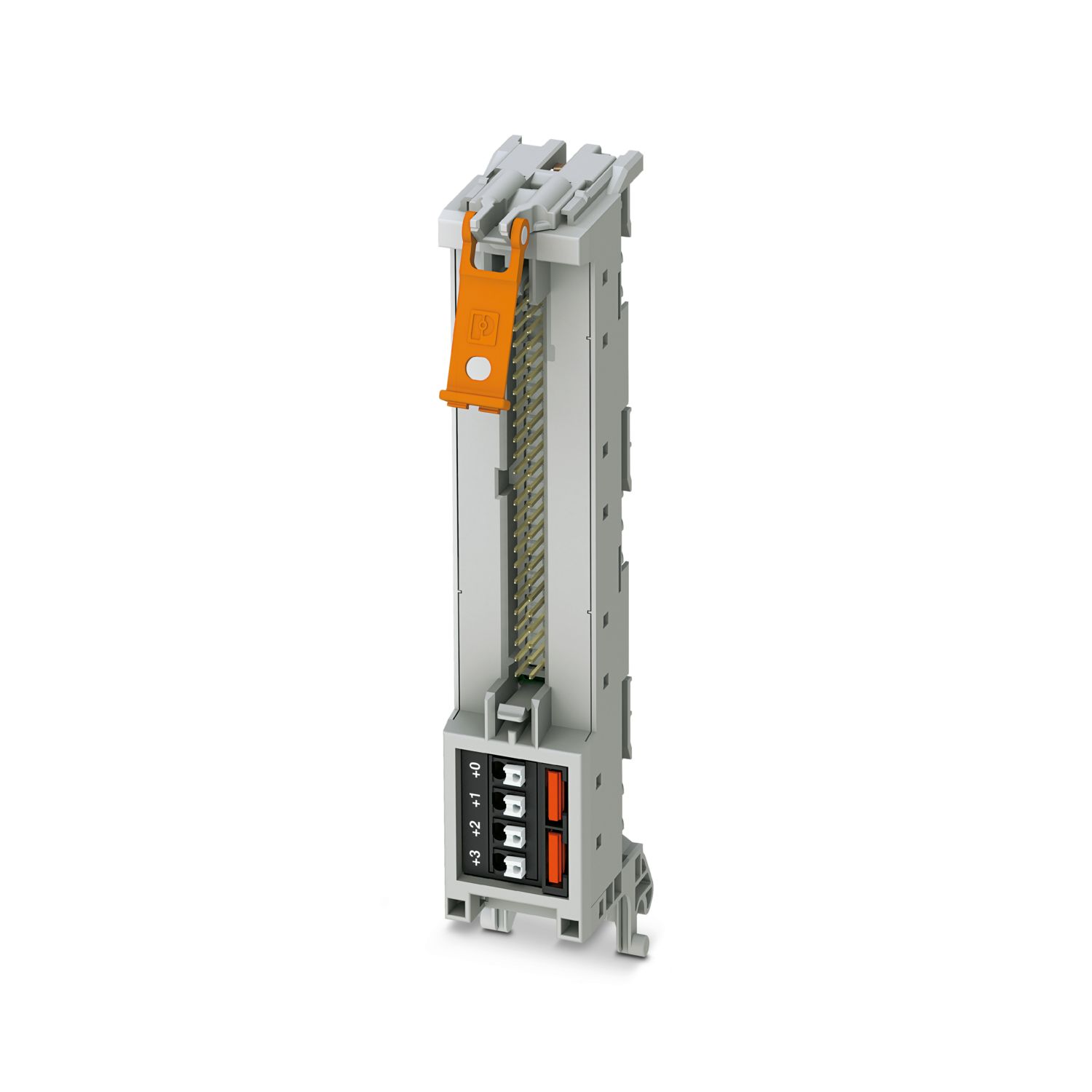

FLKM 50-PA/PT/DIO/S7-1500 - フロントアダプタ
FLKM 50-PA/PT/DIO/S7-1500
-
フロントアダプタ
2907384
VARIOFACEフロントアダプタ、プッシュイン式接続、SIMATIC® S7-1500デジタル35 mmモジュール用、32チャネル x 1を接続可能
製品の詳細
Expand all
Collapse all
技術データ
製品特性
製品ライン
フロントアダプタ
絶縁特性
過電圧カテゴリ
II
汚染度
2
電気特性
最大許容動作電圧
< 50 V DC
最大許容電流
1 A (パスごと)
最大許容総電流
2 A (モジュール側から給電する際のバイトごと)
12 A (前面アダプタから給電する場合)
定格動作モード
100 %動作時
定格サージ電圧
0.5 kV
サポート対象のコントローラ SIEMENS S7-1500
適切なI/Oカード
6ES7521-1BL00-0AB0
6ES7522-1BL00-0AB0
6ES7522-1BL01-0AB0
接続データ
フィールドレベル
接続方法
IDC/FLKピンヘッダー
接続数
1
極数
50
ピッチ
2.54 mm
電源
接続方法
プッシュイン式
寸法
製品寸法
幅
29.8 mm
高さ
130.4 mm
奥行き
68.78 mm
環境条件と実際の条件
周囲条件
保護等級
IP20
使用周囲温度
-25 °C ... 60 °C
周囲温度（保管時/運搬時）
-40 °C ... 70 °C
規格と基準
標準/規則
IEC 61131-2
注記
動作時の注記
正しく使用するためには、設置指令の仕様（「ダウンロード」を参照）を遵守する必要があります。アプリケーション用、またはサードパーティ製品と共に使用。各サードパーティメーカーの仕様および安全に関する注意事項と警告指示事項も満たす必要があります。
販売用データ
アイテム番号
2907384
梱包単位
1 pc
最低注文数
1 pc
セールスキー
******
プロダクトキー
DK231S
カタログのページ
ページ 492 (C-5-2019)
GTIN
4055626256610
1個あたりの重量（梱包を含む）
82.6 g
1個あたりの重量（梱包を含まない）
83.7 g
関税率
85369010
生産国
RO
分類
ECLASS
ECLASS-13.0
27242292
ETIM
ETIM 9.0
EC002584
UNSPSC
UNSPSC 21.0
32151600
認証
EAC
認証ID: RU C-DE.A*30.B00767
UL Listed
認証ID: E238705
cUL Listed
認証ID: E238705
Environmental product compliance
EU RoHS
既知の範囲で免責が生じます
はい
(免除なし)
China RoHS
Environment friendly use period (EFUP)
EFUP-50
製品関連の中国版RoHS宣言書の表は、各製品のダウンロードエリアの「メーカーからのお知らせ」にてご覧いただけます。EFUP-Eを有する製品はすべて、中国版RoHS宣言書の表は発行・要求されません。
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)
0.1 wt% を超える物質なし
互換性のある製品
Expand all
Collapse all
アクセサリ
VIP-2/SC/FLK50/PLC
-
パッシブモジュール
2315227
VIP-2/PT/FLK50/PLC
-
パッシブモジュール
2903803
VIP-2/SC/FLK50/LED/PLC
-
パッシブモジュール
2322252
VIP-2/PT/FLK50/LED/PLC
-
パッシブモジュール
2904280
FLKMS 50/32IM/LA/PLC
-
パッシブモジュール
2284510
VIP-2/SC/FLK14/PLC
-
パッシブモジュール
2315214
VIP-2/PT/FLK14/PLC
-
パッシブモジュール
2903801
PLC-V8/FLK14/OUT
-
システム接続
2295554
PLC-V8/FLK14/IN
-
システム接続
2296553
PLC-V8L/FLK14/OUT
-
システム接続
2299660
FLKM 50/KDS3-MT/PPA/S7-1500
-
コネクタ端子台
2909893
FLK 50/EZ-DR/ 50/KONFEK
-
ケーブル
2289065
FLK 50/EZ-DR/ 100/KONFEK
-
ケーブル
2289078
FLK 50/EZ-DR/ 150/KONFEK
-
ケーブル
2289081
FLK 50/EZ-DR/ 200/KONFEK
-
ケーブル
2289094
FLK 50/EZ-DR/ 250/KONFEK
-
ケーブル
2289104
FLK 50/EZ-DR/ 300/KONFEK
-
ケーブル
2289117
FLK 50/EZ-DR/ 350/KONFEK
-
ケーブル
2289120
FLK 50/EZ-DR/ 400/KONFEK
-
ケーブル
2289133
FLK 50/EZ-DR/ 450/KONFEK
-
ケーブル
2289573
FLK 50/EZ-DR/ 500/KONFEK
-
ケーブル
2289586
FLK 50/EZ-DR/ 550/KONFEK
-
ケーブル
2289599
FLK 50/EZ-DR/ 600/KONFEK
-
ケーブル
2289609
FLK 50/EZ-DR/ 700/KONFEK
-
ケーブル
2289625
FLK 50/EZ-DR/ 750/KONFEK
-
ケーブル
2289638
FLK 50/EZ-DR/ 800/KONFEK
-
ケーブル
2289641
FLK 50/EZ-DR/ 850/KONFEK
-
ケーブル
2289654
FLK 50/EZ-DR/ 900/KONFEK
-
ケーブル
2289667
FLK 50/EZ-DR/1000/KONFEK
-
ケーブル
2289683
FLK 50/EZ-DR/1200/KONFEK
-
ケーブル
2296223
FLK 50/EZ-DR/ 50/KONFEK/S
-
ケーブル
2299097
FLK 50/EZ-DR/ 100/KONFEK/S
-
ケーブル
2299107
FLK 50/EZ-DR/ 150/KONFEK/S
-
ケーブル
2299110
FLK 50/EZ-DR/ 200/KONFEK/S
-
ケーブル
2299123
FLK 50/EZ-DR/ 300/KONFEK/S
-
ケーブル
2299136
FLK 50/EZ-DR/ 400/KONFEK/S
-
ケーブル
2299149
FLK 50/EZ-DR/ 600/KONFEK/S
-
ケーブル
2299152
FLK 50/EZ-DR/1000/KONFEK/S
-
ケーブル
2299178
CABLE-FLK50/0,14/HF/ 0,5M
-
ケーブル
2314134
CABLE-FLK50/0,14/HF/ 1,0M
-
ケーブル
2314147
CABLE-FLK50/0,14/HF/ 1,5M
-
ケーブル
2314150
CABLE-FLK50/0,14/HF/ 2,0M
-
ケーブル
2314163
CABLE-FLK50/0,14/HF/ 2,5M
-
ケーブル
2314176
CABLE-FLK50/0,14/HF/ 3,0M
-
ケーブル
2314189
CABLE-FLK50/0,14/HF/ 4,0M
-
ケーブル
2314192
CABLE-FLK50/0,14/HF/ 5,0M
-
ケーブル
2314202
CABLE-FLK50/0,14/HF/10,0M
-
ケーブル
2314244
CABLE-FLK50-0,14-HF/...
-
ケーブル
2314257
FLK 50/4X14/EZ-DR/ 50/KONFEK
-
ケーブル
2296689
FLK 50/4X14/EZ-DR/ 100/KONFEK
-
ケーブル
2296692
FLK 50/4X14/EZ-DR/ 150/KONFEK
-
ケーブル
2296702
FLK 50/4X14/EZ-DR/ 200/KONFEK
-
ケーブル
2296715
FLK 50/4X14/EZ-DR/ 250/KONFEK
-
ケーブル
2305402
FLK 50/4X14/EZ-DR/ 300/KONFEK
-
ケーブル
2296728
FLK 50/4X14/EZ-DR/ 400/KONFEK
-
ケーブル
2296731
FLK 50/4X14/EZ-DR/ 600/KONFEK
-
ケーブル
2296744
FLK 50/4X14/EZ-DR/1000/KONFEK
-
ケーブル
2296773
FLK 50-4X14-EZ-DR ...
-
ケーブル
2302405
FLK 50-4X14-EZ-DR-S ...
-
ケーブル
2302447
