ZFKK 1,5-MSTBV-5,08-PE/F
-
接続式端子台
1873032
接続式端子台、 1段目と2段目、接続右、 接続方式: スプリングケージ接続方式、 断面積: 0.2 mm2 - 2.5 mm2、 取付け方法: NS 35/7,5、 色: 緑ー黄
製品の詳細
| 極数 | 1 |
| ピッチ | 5.08 mm |
| 接続数 | 4 |
| 行の数 | 2 |
| 絶縁特性 | |
| 過電圧カテゴリ | III |
| 汚染度 | 3 |
| 定格サージ電圧 | 4 kV |
| 段あたり接続数 | 2 |
| 1段目と2段目、接続右 | |
| 注記 | DINレールの電流容量を確認してください。 |
| 剥き線長さ | 10 mm |
| 準拠規格 | IEC / EN |
| 接続電線サイズ、単線 | 0.2 mm² ... 2.5 mm² |
| 断面積AWG | 24 ... 14 (IECに準拠して変換済み) |
| 撚線の接続電線サイズ | 0.2 mm² ... 1.5 mm² |
| 接続電線サイズ、撚線[AWG] | 24 ... 16 (IECに準拠して変換済み) |
| 撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール） | 0.25 mm² ... 1.5 mm² |
| 撚線接続サイズ（プラスチックスリーブ付きフェルール） | 0.25 mm² ... 1.5 mm² |

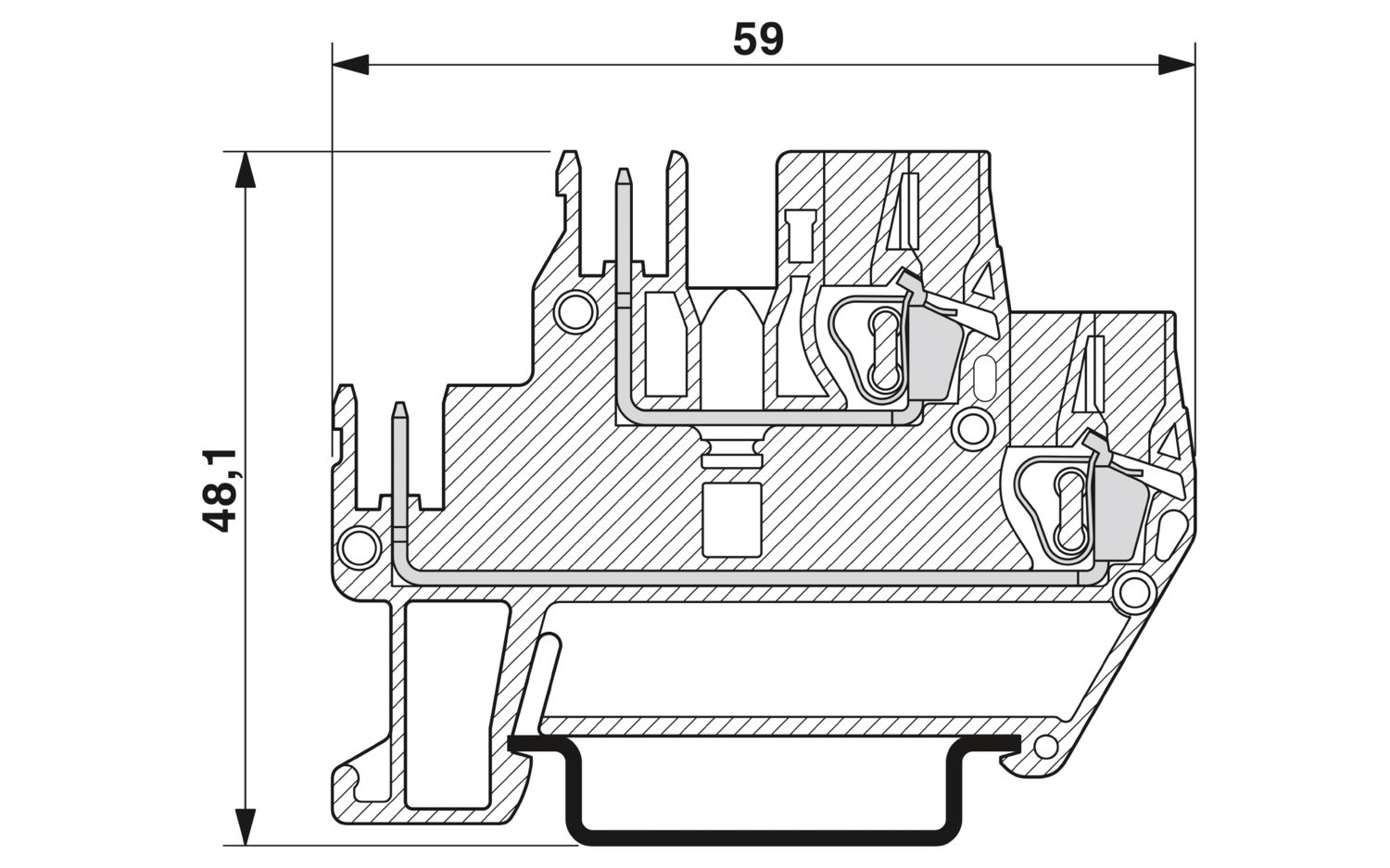

| 外形寸法 |
|
| 幅 | 5.08 mm |
| ピッチ | 5.08 mm |
| 色 | 緑ー黄 |
| UL94難燃性クラス | V0 |
| 絶縁材質グループ | I |
| 絶縁材質 | PA |
| コンタクト表面 | すず Sn |
| 冷却時絶縁素材 | -60 °C |
| 絶縁素材の温度指数（DIN EN 60216-1 (VDE 0304-21)） | 130 °C |
| 相対絶縁素材温度指数（Elec.、UL 746 B） | 130 °C |
| 鉄道車両の火災保護（DIN EN 45545-2）R22 | HL 1 - HL 3 |
| 鉄道車両の火災保護（DIN EN 45545-2）R23 | HL 1 - HL 3 |
| 鉄道車両の火災保護（DIN EN 45545-2）R24 | HL 1 - HL 3 |
| 鉄道車両の火災保護（DIN EN 45545-2）R26 | HL 1 - HL 3 |
| 放熱量NFPA 130（ASTM E 1354） | 28 MJ/kg |
| 表面燃焼性NFPA 130（ASTM E 162） | 合格 |
| 煙の特殊光学濃度NFPA 130（ASTM E 662） | 合格 |
| 煙毒性NFPA 130（SMP 800C） | 合格 |
| 準拠規格 | IEC / EN |
| 取付けタイプ | NS 35/7,5 |
