CK6,0-ED-6,00F AG
-
圧着コンタクト
1556218
圧着コンタクト、 コンタクト径: 6 mm、 切削型、 メス、 コンタクト材質: 銅合金、鉛フリー、 コンタクト表面: 圧着接続、 電線断面積: 6 mm2 ... 6 mm2、 AWG 10 ... 10
製品の詳細
| 概要 | HC-M-...-25 contact carrier, HC-DCC4-I-CT-HW-F |
| 組立てに関する注意事項 | コンタクトは、DIN 46235に準拠した圧着ダイの認定を取得済みです。 例えば、Klauke社は次のような適切な工具を提供しています： バッテリー駆動の油圧式圧着工具EKM6022には、D22シリーズの圧着ダイが必要です。圧着幅が5 mmと狭いため、圧縮は2回とも隣り合わせで行うことが非常に重要です。 EK12042モデルの場合は、HD13シリーズの圧着ダイが必要です。圧着プロセスが広いため、必要な圧縮は1回のみです。 |
| 圧着接続の品質は、DIN EN 60352-2によって評価します。 |
| 製品ライン | 圧着コンタクト |
| シリーズ | HC-M-...-25 |
| アプリケーション | 電源 |
| 型式 | 個々のメスコンタクト |
| コンタクトの種類 | 切削型 |
| 接続方法 | 圧着端子接続式 |
| コンタクトタイプ | メス |
| 接続テクノロジ | 圧着端子接続式 |
| 電線断面積 | 6 mm² ... 6 mm² |
| 電線断面積AWG | 10 ... 10 |
| 芯線むき長 | 15.5 mm |
| 撚線接続断面積 | 6 mm² ... 6 mm² |
| 接続電線断面積AWG | 10 ... 10 |
| コンタクト材質 | 銅合金、鉛フリー |
| コンタクト表面材質 | 圧着接続 |

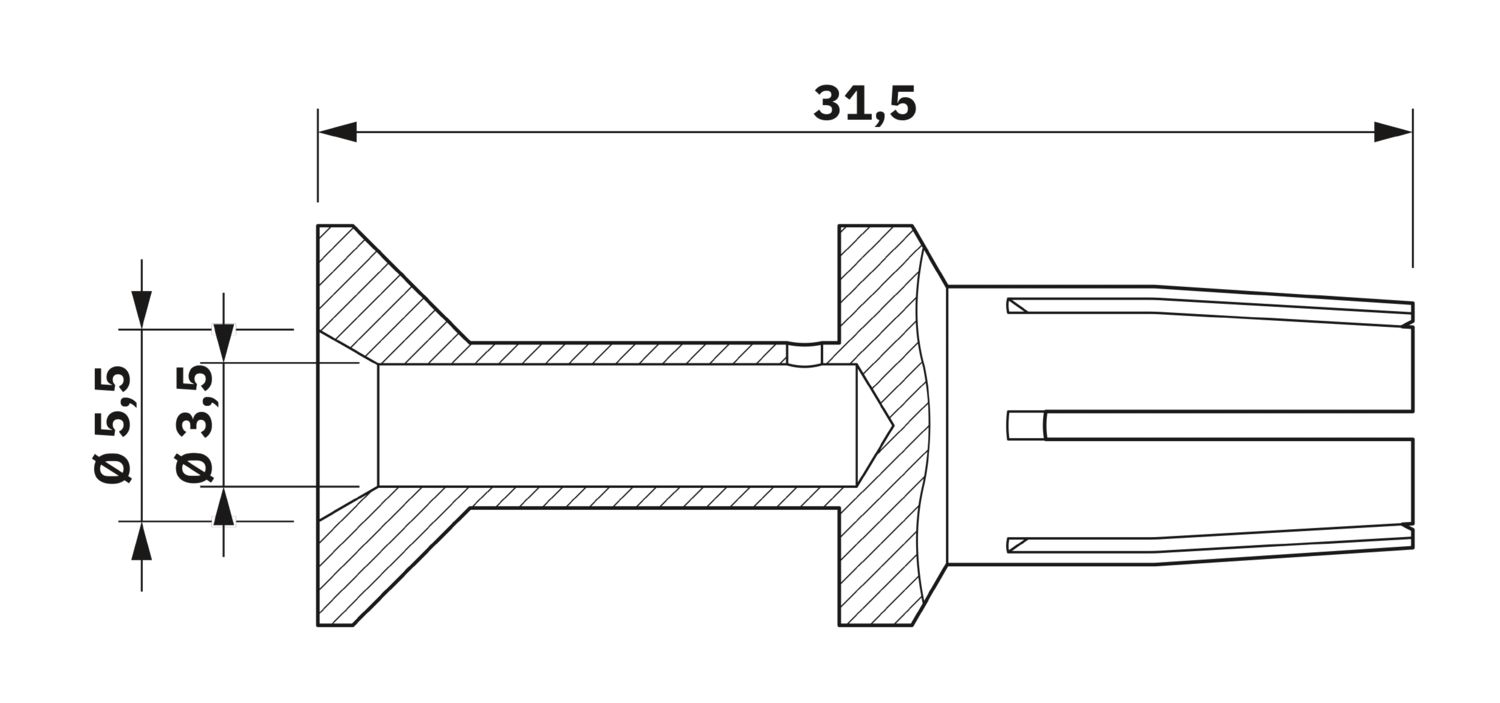

| 外形寸法 |
|
| 長さ | 31.5 mm |
| 機械特性 | |
| コンタクト径 | 6 mm |
| 機械的仕様 | |
| 挿抜回数 | ≥ 500 |
| 周囲条件 | |
| 使用周囲温度 | -40 °C ... 125 °C |
