AXL P FBPS BASEは、PROFIBUS PAおよび電源コネクタを備えたモジュール型、シングルチャネルPROFIBUS PA電源ベースです。
AXL P FBPS BASE
-
ベースモジュール
2316393
PROFIBUS PA電源プラグ用Axioline Pベース。プラグが2つ取り付けられている場合、フィールドバス電源の冗長性を提供します。
製品の詳細
| 使用上の制限 | |
| EMCの注意事項 | EMC：クラスA製品、ダウンロードセンターでメーカーの説明を参照 |
| 使用上の制限 | |
| CCCexの注記 | 中国では防爆エリアでの使用は認められていません。 |
| 電源 | |
| 接続電線サイズ/撚線 | 0.20 mm² ... 1.50 mm² |
| 単線接続サイズ | 0.20 mm² ... 1.50 mm² |
| 接続電線サイズ AWG | 24 ... 16 |
| データ: Axioline Pローカルバス | |
| 接続方法 | バスベースモジュール |
| データ: PROFIBUS PA | |
| 接続方法 | プッシュイン/プッシュイン式接続 |
| DeviceNet機器の数 | 256 |
| 終端抵抗 | 100 Ω |
| 規準状態での最大損失電力 | 17.58 W |
| 電源 | |
| 電圧範囲 | 18.5 V DC ... 30.5 V DC |
| 通常電流消費 | 750 mA () |
| 最大消費電流 | 950 mA (18.5 V DC、負荷500 mA) |
| 製品ライン | 電源 |
| 製品シリーズ | Axioline P |
| 絶縁特性 | |
| 過電圧カテゴリ | II |
| 汚染度 | 2 |

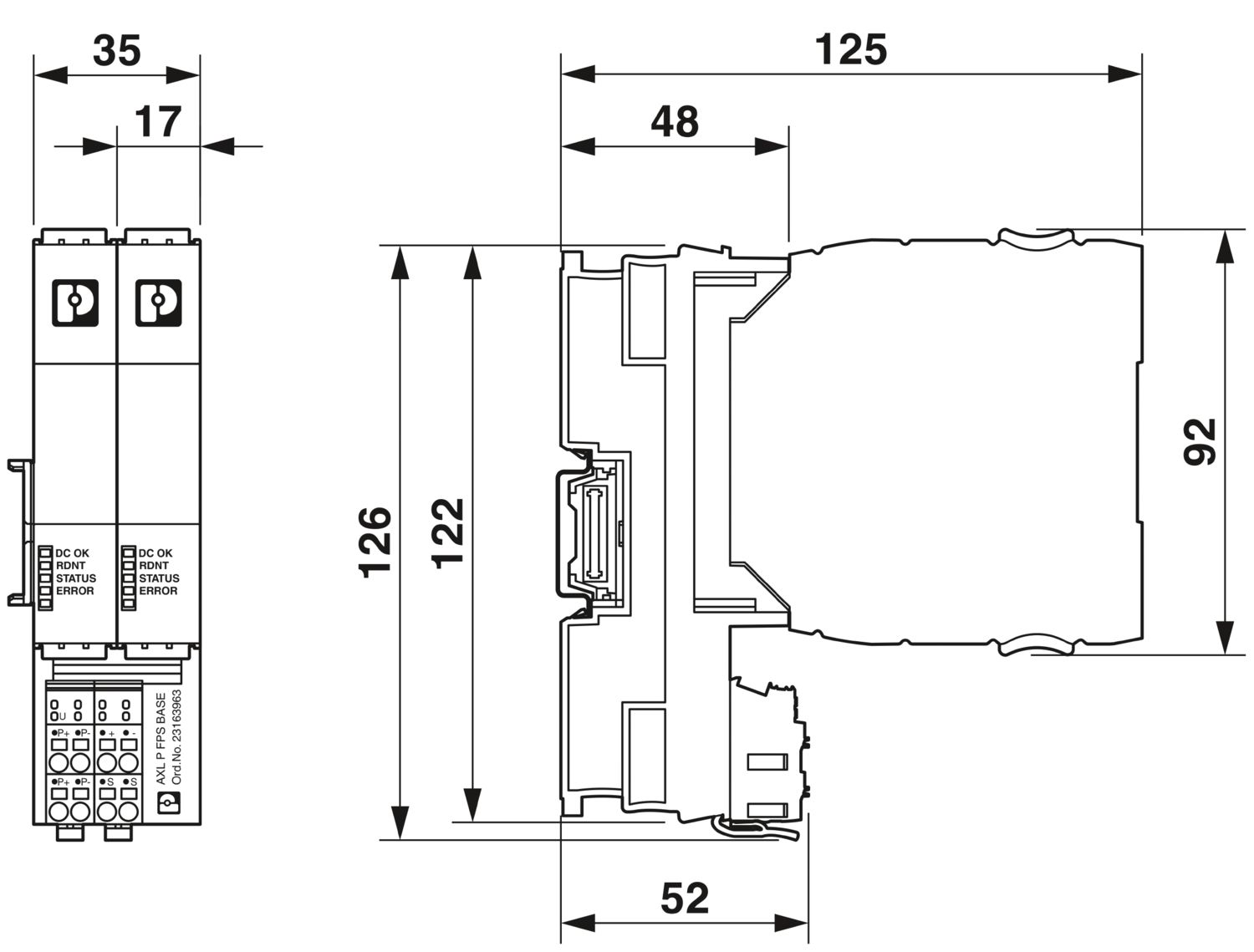

| 外形寸法 |
|
| 幅 | 35 mm |
| 高さ | 130 mm |
| 奥行き | 125 mm |
| 取付けタイプ | DINレール取付け |
| 色 | グレー |
| 周囲条件 | |
| 保護等級 | IP20 |
| 使用周囲温度 | -40 °C ... 70 °C (取付け位置：水平DINレールを壁面取付け) |
| 周囲温度（保管時/運搬時） | -40 °C ... 85 °C |
| 高度 | 2000 m (海抜) |
| 許容湿度（動作時） | 5 % ... 95 % (結露なし) |
| 許容湿度（保管時/移動時） | 5 % ... 95 % |
| 衝撃 | 15g |
| 振動（動作） | 2g |
| 標準/規則 | |
| 標準/規則 | IEC 61000-4-12準拠のリング波ノイズ耐性 |
| PROFIBUS標準化 | |
| 標準/規則 | IEC 61158-2 |
| ATEX | |
| 表示記号 | II 3 G Ex ec IIC T4 Gc |
| 認定 | IBExU 18ATEXB018 X |
| IECEx | |
| 表示記号 | Ex ec IIC T4 Gc |
| 認定 | IECEx IBE 18.0023X |
| UKCA Ex (UKEX) | |
| 表示記号 | II 3G Ex ec IIC T4 Gc X |
| 認定 | PxCAI22UKEx2316390X |
| 防爆データ | |
| UL、米国 / カナダ | Class I, Div. 2, Groups A, B, C, D T4 Class I, Zone 2, IIC T4 |
