このモジュールはAxioline Fステーション内で使用するために設計されています。 抵抗温度センサの信号を取得するために使用します。 このモジュールは一般的なすべてのプラチナおよびニッケルセンサをサポートします（DIN EN 60751とSAMAに準拠）。 Cu10、Cu50、Cu53センサ、さらにKTY8xセンサタイプも サポートします。

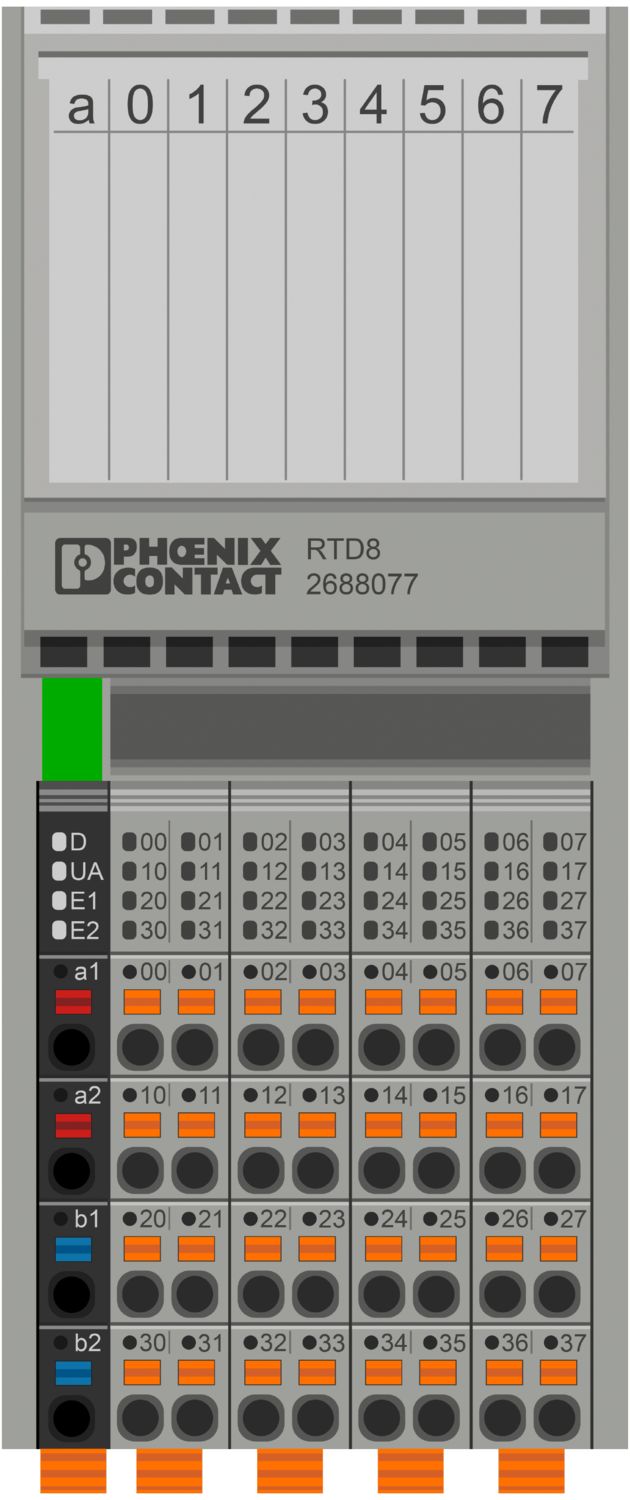

AXL F RTD8 1F
-
温度モジュール
2688077
Axioline F、 温度記録モジュール、アナログ入力: 8 (抵抗温度検出器用)、接続テクノロジ: 2/3/4線式（シールド対応）、ローカルバスの伝送速度: 100 Mbps、保護等級: IP20、バスベースモジュールとAxioline F コネクタを含む
無料でダウンロードができます。
ダウンロード
製品の詳細
| 外形寸法 |
|
| 幅 | 53.6 mm |
| 高さ | 126.1 mm |
| 奥行き | 54 mm |
| 寸法のメモ | TH 35-7.5 DINレール使用時の奥行きです（EN 60715準拠）。 |
| アプリケーションノート | |
| アプリケーションノート | 産業用途専用 |
| Axioline Fローカルバス | |
| インターフェースの数 | 2 |
| 接続方法 | バスベースモジュール |
| 通信速度 | 100 Mbps |
| モジュール | |
| 入力アドレスエリア | 16 バイト |
| 出力アドレスエリア | 0 バイト |
| 必須パラメータデータ | 20 バイト |
| 必要なコンフィグレーションデータ | 6 バイト |
| アナログ | |
| 入力名 | アナログ入力 |
| 入力内容 | 抵抗式温度センサ用入力 |
| 入力数 | 8 (抵抗温度検出器用) |
| 接続方法 | プッシュイン式 |
| 接続方式 | 2/3/4線式（シールド対応） |
| A/Dコンバータの分解能 | 24 ビット |
| 使用できるセンサタイプ（RTD） | Pt、Ni、KTY、Cuセンサ |
| データ形式 | IB IL、S7互換 |
| 測定値の表示 | 16ビット（15ビット＋サインビット） |
| 入力フィルタ時間 | 40 ms |
| 60 ms | |
| 100 ms | |
| 120 ms (可調整) | |
| 電流源の定格値 | 1 mA (Pt 100、Ni 100、RLin 500 Ω、パルス電流、仕様はサンプリングフェーズで有効) |
| 210 µA (Pt1000、Ni1000、RLin 5000Ω、パルス電流、仕様はサンプリングフェーズで有効) | |
| 微分非線形 | 通常 1 ppm / ±0.0001 % (全範囲で) |
| 積分非直線性 | 通常 30 ppm / ±0.003 % (Pt 100) |
| 通常 20 ppm / ±0.002 % (RLin 500 Ω) | |
| 通常 200 ppm / ±0.02 % (RLin 5000 Ω) | |
| 線形抵抗測定範囲 | 0 Ω ... 500 Ω |
| 0 kΩ ... 5 kΩ | |
| 保護回路 | 入力の短絡保護、過負荷保護 |
| 入力の過電流保護 | |
| センサ電源の過電流保護 | |
| 製品ライン | I/Oコンポーネント |
| 製品シリーズ | Axioline F |
| タイプ | ブロックモジュール型 |
| 取付け位置 | 任意（温度ディレーティングなし） |
| 製品内容 | バスベースモジュールとAxioline F コネクタを含む |
| 絶縁特性 | |
| 過電圧カテゴリ | II (IEC 60664-1、EN 60664-1) |
| 汚染度 | 2 (IEC 60664-1、EN 60664-1) |
| 規準状態での最大損失電力 | 1.5 W |
| 電位: Axioline Fローカルバス(UBus)の電源 | |
| 電源 | 5 V DC (バスベースモジュール経由) |
| 消費電流 | 最大 180 mA (HW 06まで) |
| 最大 85 mA (HW 07から) | |
| 通常 115 mA (HW 06まで) | |
| 通常 60 mA (HW 07から) | |
| 電位: (UA)アナログモジュールの電源 | |
| 電源 | 24 V DC |
| 電圧範囲 | 19.2 V DC ... 30 V DC (すべての公差を含む、リプルを含む) |
| 消費電流 | 最大 25 mA |
| 通常 15 mA (HW 06まで) | |
| 通常 12 mA (HW 07から) | |
| 保護回路 | サージ保護; 電子（35 V、0.5秒） |
| 極性保護; 極性保護ダイオード | |
| 過電流保護; サージ抑制ダイオード | |
| 電気的絶縁／電圧範囲の絶縁 | |
| 試験電圧: ローカルバス（UBus）の5 V電源／24 V電源（I/O） | 500 V AC、 50 Hz、 1 最小 |
| 試験電圧: ローカルバスの5 V電源（UBus）／アナログ入力 | 500 V AC、 50 Hz、 1 最小 |
| 試験電圧: ローカルバス（UBus）／機能接地の5 V電源 | 500 V AC、 50 Hz、 1 最小 |
| 試験電圧: 24 V電源（I/O）／アナログ入力 | 500 V AC、 50 Hz、 1 最小 |
| 試験電圧: 24 V電源（I/O）/機能保護接地 | 500 V AC、 50 Hz、 1 最小 |
| 試験電圧: アナログ入力／機能接地 | 500 V AC、 50 Hz、 1 最小 |
| 接続技術 | |
| 連続名 | Axioline Fプラグ |
| 接続方式に関する注意事項 | ユーザーマニュアル『Axioline F：system and installation』に記載されている接続電線サイズをご確認ください。 |
| 電線接続 | |
| 接続方法 | プッシュイン式 |
| 接続電線サイズ、単線 | 0.2 mm² ... 1.5 mm² |
| 撚線の接続電線サイズ | 0.2 mm² ... 1.5 mm² |
| 接続電線断面積AWG | 24 ... 16 |
| 剥き線長さ | 8 mm |
| Axioline Fプラグ | |
| 接続方法 | プッシュイン式 |
| 接続方式に関する注意事項 | ユーザーマニュアル『Axioline F：system and installation』に記載されている接続電線サイズをご確認ください。 |
| 単線接続サイズ | 0.2 mm² ... 1.5 mm² |
| 接続電線サイズ/撚線 | 0.2 mm² ... 1.5 mm² |
| 接続電線サイズ AWG | 24 ... 16 |
| 剥き線長さ | 8 mm |
| 周囲条件 | |
| 使用周囲温度 | -25 °C ... 60 °C |
| 保護等級 | IP20 |
| 気圧（動作） | 70 kPa ... 106 kPa (海抜3000 mまで) |
| 気圧 （保管/移動） | 70 kPa ... 106 kPa (海抜3000 mまで) |
| 周囲温度（保管時/運搬時） | -40 °C ... 85 °C |
| 許容湿度（動作時） | 5 % ... 95 % (結露なし) |
| 許容湿度（保管時/移動時） | 5 % ... 95 % (結露なし) |
| 保護クラス | III (IEC 61140、EN 61140、VDE 0140-1) |
| 取付けタイプ | DINレール取付け |
| 取付け位置 | 任意（温度ディレーティングなし） |
LR
認証ID: LR2480202TA-02PRS
認証ID: TE/1020/880590/21BSH
認証ID: 840RINA
認証ID: ELE008423XGABS
認証ID: 23-2449604-PDAcULus Listed
認証ID: E238705cULus Listed
認証ID: E238705
特長
アナログ入力8チャネルで抵抗温度検出器（RTD）を接続
500 Ωおよび5 kΩｗ線形入力
センサを2/3/4線接続
組込み、デジタルセンサ線形化
標準化されている測定値を°C、°F、Ωで直接表示
測定値を16ビット形式または浮動小数点形式で表示
PC設定可能フィルタ
耐短絡入力
温度安定性
極めて高度なノイズイミュニティ
低ノイズ
「チャネルスカウト」機能で設置モニタリング
デバイス定格プレートを保存
