タイプ1車両用充電インレットを介して電気自動車（EV）を交流（AC）で充電するための、車両用充電コネクタとインフラ用充電プラグを接続したモバイルAC充電ケーブル、E-Mobility用充電ステーション（EVSE）のタイプ2インフラ用充電ソケットに適合
IECEE CBスキーム
認証ID: DE1-65897| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 250 V | 20 A |
EV-TAG3PK-1AC20A-5,0M2,5ESBK01
-
AC充電ケーブル
1628022

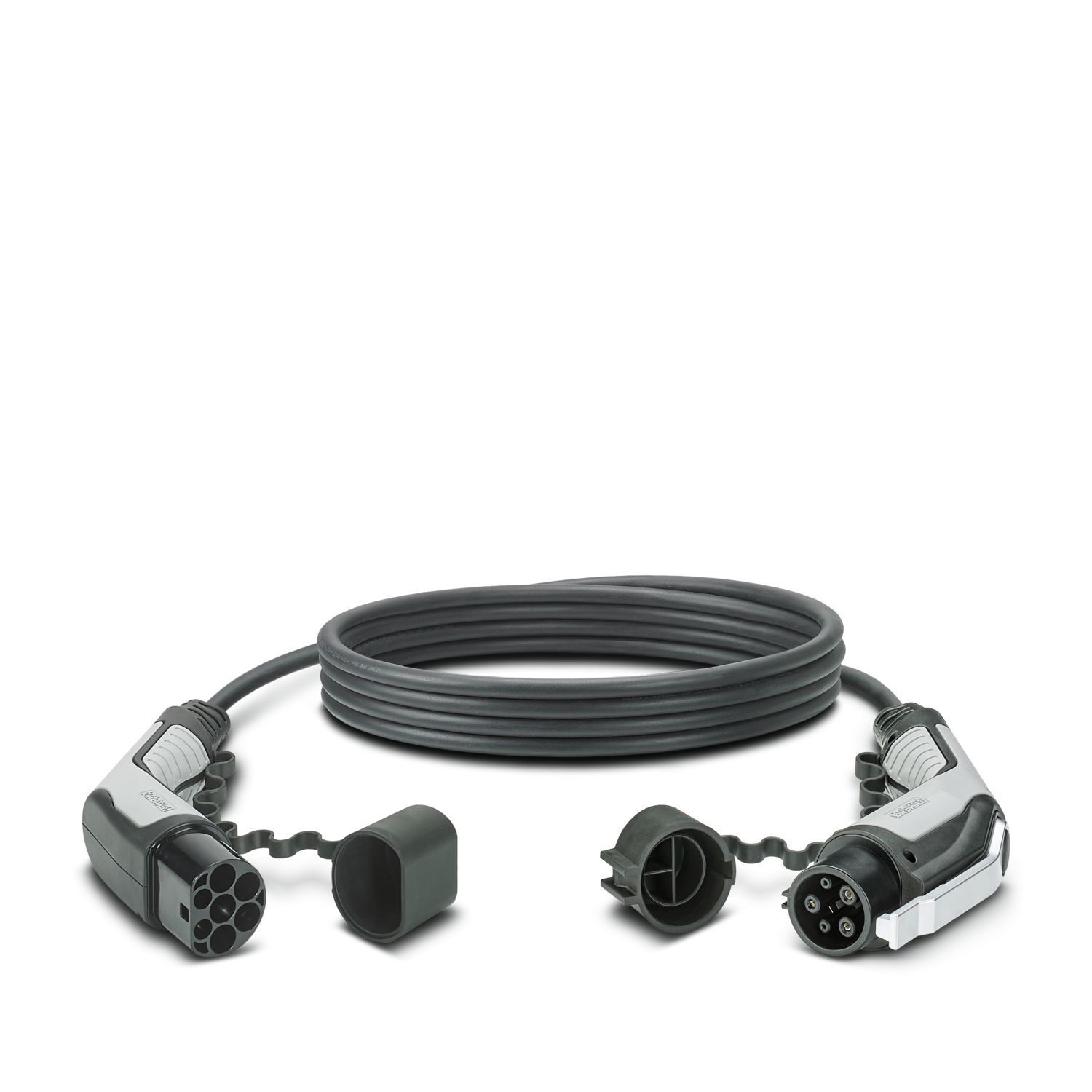

CHARX connect comfort、タイプ 1、タイプ 2、モバイルAC充電ケーブル、 20 A 常時、 250 V AC、車両用充電コネクタとインフラ用充電プラグ付き、 ケーブル: 5 m、黒、ストレート、保護キャップ付き、南京錠用のロックオプションあり、 ハウジング: 黒、 灰、PHOENIX CONTACTのロゴ、IEC 62196-2、SAE J1772、タイプ1車両用充電インレットを介して電気自動車（EV）を交流（AC）で充電
製品の詳細
| 概要 | 充電ケーブルの色合いや光沢の程度は異なる可能性があります。 |
| 製品ライン | AC充電ケーブル |
| 製品シリーズ | CHARX connect comfort |
| アプリケーション | タイプ1車両用充電インレットを介して電気自動車（EV）を交流（AC）で充電 |
| エレクトロモビリティ用充電ステーション（EVSE）でタイプ2インフラ用充電ソケットと互換性あり | |
| 型式 | モバイルAC充電ケーブル |
| 車両用充電コネクタとインフラ用充電プラグ付き | |
| 設計 | 保護キャップ付き |
| 南京錠用のロックオプションあり | |
| 添付ロゴ | PHOENIX CONTACTのロゴ |
| 充電モード | モード3、ケースB |
| 充電標準 | タイプ 1 |
| タイプ 2 | |
| カスタマイズ | お問合せください |
| シグナル伝送の種類 | パルス幅変調 |
| 接続方式に関する注意事項 | 圧着接続、遮断不可 |
| コーディング | 480 Ω (レバー作動) |
| 150 Ω (レバー非作動) | |
| 充電電流の種類 | AC単相 |
| 充電電力 | 5 kW (単相) |
| 充電電流 | 20 A AC (単相) |
| 電源用コンタクト | |
| 個数 | 3 (L1、N、PE) |
| 定格電圧 | 250 V AC |
| 定格電流 | 20 A |
| 信号用コンタクト | |
| 個数 | 2 (CP, CS) |
| 定格電圧 | 30 V AC |
| 定格電流 | 2 A |
| インフラ用充電プラグ | |
| 外形寸法 |
インフラ用プラグ
|
| 幅 | 58 mm |
| 高さ | 131.8 mm |
| 奥行き | 233.4 mm |
| 車両用充電コネクタ | |
| 幅 | 58 mm |
| 高さ | 151.1 mm |
| 奥行き | 236.1 mm |
| 色 (ハウジング) | 黒 (9005) |
| 色 (ハンドルエリア) | 黒 (9005) |
| 色 (作動部品) | シルバーグレー (7001) |
| 色 (嵌合面) | 黒 (9005) |
| 色 (保護キャップ) | 黒 (9005) |
| 色 (ケーブル) | 黒 (9005) |
| 部材 (車両用充電コネクタ) | プラスチック製 |
| 部材 (インフラ用充電プラグ) | プラスチック製 |
| 部材 (ケーブル外被) | TPE-U |
| 部材 (コンタクト表面) | 銀 |
| 導体の長さ | 5 m |
| 配線規格/規則 | prEN 50620/DIN EN 50620 |
| 配線認証 | VDE |
| ケーブル重量 | 最大 163.00 kg/km |
| ケーブルタイプ | クラス5 |
| ケーブルタイプ | ストレート |
| ケーブル構造 | 3 x 2.5 mm² + 1 x 0.5 mm² |
| ケーブル外径 | 10.20 mm ±0.3 mm |
| 外部シース素材 | TPE-U |
| ケーブル抵抗 | ≤ 0.00798 Ω/m (パワーコアに基づく、周囲温度20°C時) |
| 曲げ半径 | 最小値 153 mm (15x 直径) |
| 機械的仕様 | |
| 挿抜回数 | > 10000 |
| 挿入力 | < 75 N |
| 引抜き力 | < 75 N |
| 周囲条件 | |
| 保護等級 (車両用充電インレット) | IP44 (プラグインは、プラグが挿入され使用準備が完了した状態で、両方のプラグインコンポーネントがフエニックス・コンタクトの純正製品であるか、または適切な規格準拠製品である場合にのみ、保護等級が保証されます。) |
| 保護等級 (インフラ用充電プラグ) | IP44 (プラグインは、プラグが挿入され使用準備が完了した状態で、両方のプラグインコンポーネントがフエニックス・コンタクトの純正製品であるか、または適切な規格準拠製品である場合にのみ、保護等級が保証されます。) |
| 保護等級 (保護キャップ) | IP54 |
| 使用周囲温度 | -30 °C ... 50 °C |
| 周囲温度（保管時/運搬時） | -40 °C ... 80 °C |
| 高度 | 5000 m (海抜) |
| 規格 | |
| 標準/規則 | IEC 62196-2 |
| SAE J1772 | |
VDE認証図面
認証ID: 40045426| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 250 V | 20 A |
特長
全製品
3つの賞を受賞した人間工学的設計により、取扱いが便利
ご要望によりお客様のロゴ付きで提供可能 - 充電ステーションの一貫したブランド化
軸方向の水密性により、水の侵入を確実に防止
自動車規格IATF 16949およびISO 9001に準拠して開発および製造
自動車規格LV124、LV214、LV215-2に準拠して試験済み
EV Ready 37の要件に準拠して試験済み
DIN EN 17186に準拠してレーザーマーキングされた嵌合面
