Connettore circolare e connettore dati per circuito stampato

Connettore circolare e connettore dati per circuito stampato

I connettori circolari e dati per circuito stampato offrono soluzioni perfette per le applicazioni industriali e per il collegamento in rete di dispositivi intelligenti. I connettori rotondi M8 e M12 e i connettori dati RJ45, D-SUB, HDMI, coassiali, in fibra ottica o SPE consentono una trasmissione dati all'avanguardia. Il nostro portfolio comprende varianti per la saldatura automatizzata a onda, SMT o THR, nonché tutte le codifiche, gli standard di connessione e i gradi di protezione più comuni.

I vantaggi

  • Soluzioni ottimali per il circuito stampato grazie a connettori circolari in M8 e M12 lato dispositivo e a connettori dati da RJ45 a USB, SPE e D-SUB fino a connettori coassiali e a fibra ottica
  • Elevata flessibilità grazie alle varianti schermate e non schermate, alle uscite pari e dispari, ai diversi tipi di segnale e a tutti i più comuni gradi di protezione
  • Collegamento rapido grazie a soluzioni di connessione innovative per dispositivi in tutti i gradi di protezione e codifiche standard del settore
  • Varianti di gamma per processi di saldatura automatizzati
Campione gratuito
Testa personalmente i nostri connettori collegati al circuito stampato

Desideri visualizzare e testare i connettori circolari e i connettori dati per il circuito stampato lato dispositivo? – Ordina un campione gratuito per la tua postazione di lavoro. Riceverai assistenza competente e consulenza sull'uso mirato dei connettori nella tua applicazione. Scopri i vantaggi delle soluzioni di Phoenix°Contact.

Ordina ora un campione

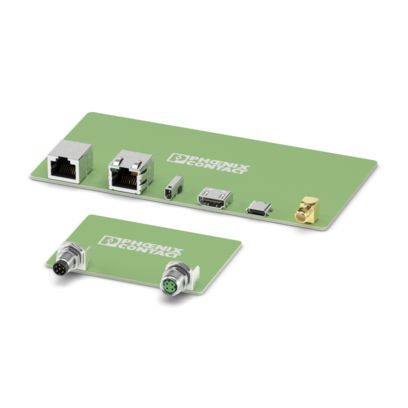

Connettori circolari e connettori dati per il circuito stampato

Nuovi prodotti

Connettori per dispositivi M12 angolati per THR
Connettori per dispositivi M12 per processi di saldatura
Connettori filtrati per circuiti stampati RJ45

Connettore per dispositivi M12 angolato per THR

Aumenta l'efficienza della produzione

Il connettore angolare a 90° in M12 è progettato per la produzione automatizzata e consente processi di assemblaggio efficienti. Grazie al suo design, il nuovo connettore può essere posizionato in modo flessibile sul circuito stampato ed essere utilizzato anche in spazi ristretti.

Caratteristiche principali

  • Struttura angolata
  • Per la lavorazione a riflusso (THR)
  • Tensioni fino a 250 V
  • Correnti fino a 4 A
  • Disponibile nei codici A e D
  • 4, 5 e 8 poli
  • Versione non schermata
  • Standard di connessione inverso

I vantaggi

  • Adatto per il pick-and-place: l'assemblaggio automatico sul circuito stampato contribuisce ad aumentare l'efficienza nella produzione
  • Design ottimizzato: baricentro spostato, quindi appoggiabile "senza forza" sul circuito stampato e senza ganci di bloccaggio
  • Flessibilità: facile posizionamento e allineamento sul circuito stampato anche in spazi ristretti
  • Modulare: compatibile con le custodie THR disponibili

Connettori per dispositivi M12 per processi di saldatura

Affidabili per la tua applicazione

I connettori M12 senza piombo per i processi di saldatura a onda sono conformi alla direttiva RoHS II senza esenzione 6c. Grazie alla compatibilità universale, i connettori possono essere integrati senza problemi nel circuito stampato esistente.

Caratteristiche principali

  • Tensioni fino a 250 V
  • Correnti fino a 4 A
  • Disponibile nei codici A, B e D
  • 4 e 5 poli
  • Struttura diritta o angolata

I vantaggi

  • Pinning e codifica standard per la trasmissione di segnali e dati con struttura di Design-in standardizzata
  • Semplice montaggio su circuiti stampati: connettori a due blocchi per la saldatura a onde
  • Equipaggiamento sicuro: i ganci di bloccaggio assicurano il fissaggio sul circuito stampato
  • Sostenibile e lungimirante: senza piombo in conformità alla direttiva RoHS II senza esenzione 6c
  • Disponibilità in tutto il mondo attraverso canali di distribuzione globali

Connettori filtrati per circuiti stampati RJ45

Adatti per la saldatura a onde THT e saldatura THR

I nuovi connettori per circuiti stampati RJ45 con trasformatore integrato sono adatti ai processi di saldatura a onde (THT) e a riflusso (THR). Ampliano il portafoglio esistente con varianti RJ45 filtrate nel design industriale per applicazioni fino a 1 GBit.

Caratteristiche principali

  • Connettori per circuiti stampati a singola faccia da 90° e 180°
  • Per la saldatura a onde (THT) e lavorazione a riflusso (THR)
  • Opzione con LED e molla di schermatura
  • Varianti di filtraggio per tutte le più comuni applicazioni Ethernet
  • Velocità di trasmissione dati fino a 1 GBit/s
  • Robusto design industriale

I vantaggi

  • Processo di design di Ethernet semplificato grazie al filtraggio integrato
  • Riduzione della complessità dei circuiti stampati e minimizzazione dei rischi EMC
  • Lavorazione automatizzata grazie alla possibilità di saldare a riflusso
  • La varietà di prodotti fornisce la variante ottimale per ogni applicazione
  • Pronto per applicazioni più complesse grazie al design industriale

Caratteristiche principali

Ti offriamo i giusti connettori montati su circuito stampato per la tua applicazione. Approfitta di una gamma di prodotti ampia e unica.

Connettori circolari e connettori dati per il circuito stampato

Codifica Per tutte le reti standard (A, B, D, K, L, M, S, T, X, Y)
Numeri di poli Da 2 fino a 12
Standard di connessione 3+PE, 4+PE, 5+PE, RJ45, SPE, SPE M8
Gradi di protezione Da IP20 a IP69K
Velocità di trasmissione 1 fino a 10 GBit/s
Tipi di sensori Universale, Ethernet, PROFINET, Single Pair Ethernet

Adatto a un'ampia gamma di applicazioni I nostri connettori montati su circuito stampato offrono soluzioni di connessione versatili per numerose applicazioni, quali, ad esempio:

Controllore con connessione HDMI e USB
Controllori: facile messa in servizio grazie alle interfacce USB e HDMI
Router 5G
Router 5G

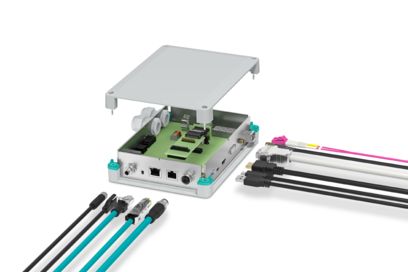

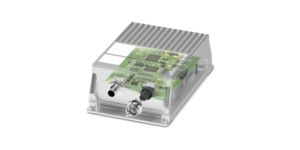

Connettori circolari per dispositivi nell'elettronica industriale
Connettori circolari per dispositivi nell'elettronica industriale
Convertitori di frequenza con interfacce dati
Convertitori di frequenza: trasmissione dati industriale con RJ45 INDUSTRIAL

Ecco perché siamo il partner giusto

Cloud tag sul tema interfacce dati
Un impiegato consiglia i clienti sui connettori adatti
Un cliente durante la progettazione del suo connettore
Un impiegato in laboratorio verifica i connettori dati
Cloud tag sul tema interfacce dati

Grazie a una vasta gamma di connettori per la trasmissione dei dati hai sempre il collegamento adatto. Ed è molto semplice: perché da Phoenix Contact trovi tutte le interfacce dei dispositivi da un'unica fonte. Con la nostra varietà di strutture, codifiche e assegnazioni poli, abbiamo la tua soluzione universale per il cablaggio in rame o in fibra ottica.

Un impiegato consiglia i clienti sui connettori adatti

Il numero di collegamenti tra macchine, parti di macchine e utenti è in aumento. Questo significa che il volume di dati cresce, mentre lo spazio a disposizione rimane lo stesso. Con l'esperienza nella consulenza di Phoenix Contact, troverai la soluzione giusta per l'interfaccia del tuo dispositivo: i nostri esperti di comunicazione dati troveranno soluzioni intelligenti per la tua applicazione.

Un cliente durante la progettazione del suo connettore

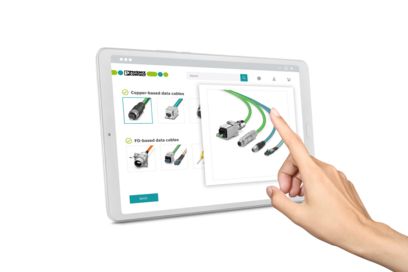

Assistenza completa nel processo di progettazione: ti sosteniamo nello sviluppo del dispositivo, per esempio con una rapida preconfigurazione e dati 2D/3D per il tuo software CAD. Inclusi nel pacchetto di supporto: un sample service gratuito e una logistica affidabile con disponibilità in tutto il mondo grazie all'ordine online.

Un impiegato in laboratorio verifica i connettori dati

I connettori di alta qualità di Phoenix Contact sono pensati per una comunicazione affidabile e a lungo termine dei dispositivi. Grazie alla nostra vasta esperienza nella tecnologia di connessione, puoi approfittare di soluzioni innovative e di una ampia disponibilità di prodotti. I test di laboratorio che vanno oltre lo standard e le approvazioni internazionali confermano la qualità dei nostri prodotti.

Tecnologie

Single Pair Ethernet, la tecnologia chiave dell'IIoT
Cablaggio dati in rame
Fibra ottica
Tecnologie di comunicazione e trasmissione
Tecnologie di connessione
Equipaggiamento dei circuiti stampati
Single Pair Ethernet, la tecnologia chiave dell'IIoT

Scopri di più sulla tecnologia Single Pair Ethernet, la chiave per la trasmissione end-to-end di dati e potenza dal sensore al cloud.

Maggiori informazioni sulla tecnologia SPE

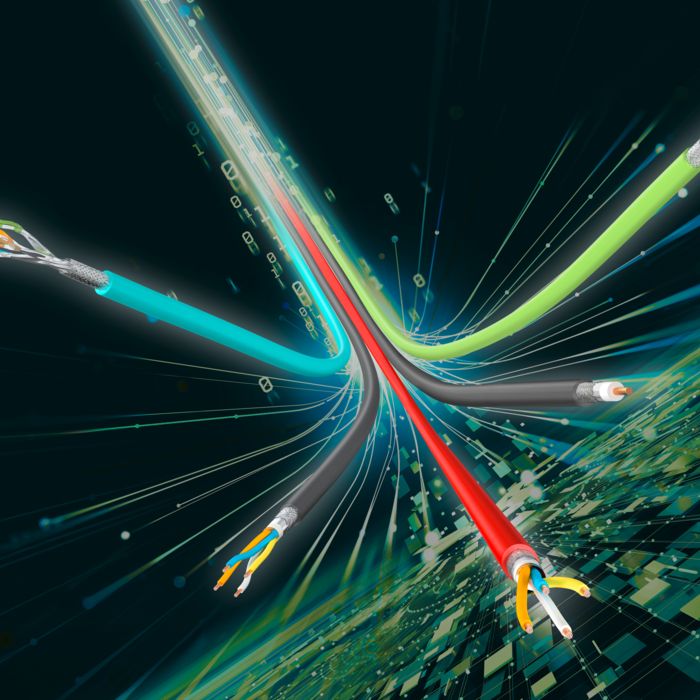

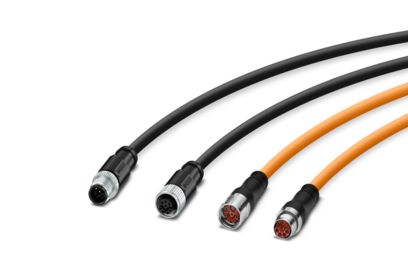

Cablaggio dati in rame

Trai vantaggio da una trasmissione dei dati affidabile grazie alla collaudata tecnologia basata sul rame.

Maggiori informazioni sui cavi dati in rame
Fibra ottica

La trasmissione dei dati tramite fibra ottica consente una velocità di trasmissione dei dati fino a 40 GBit/s su molti chilometri.

Maggiori informazioni sulla tecnologia FO
Tecnologie di comunicazione e trasmissione

5G, OPC UA, LoRaWAN®, IEC 60870-5-104: tecnologie di trasmissione all'avanguardia per una comunicazione sicura.

Maggiori informazioni sulle tecnologie di comunicazione e trasmissione
Tecnologie di connessione

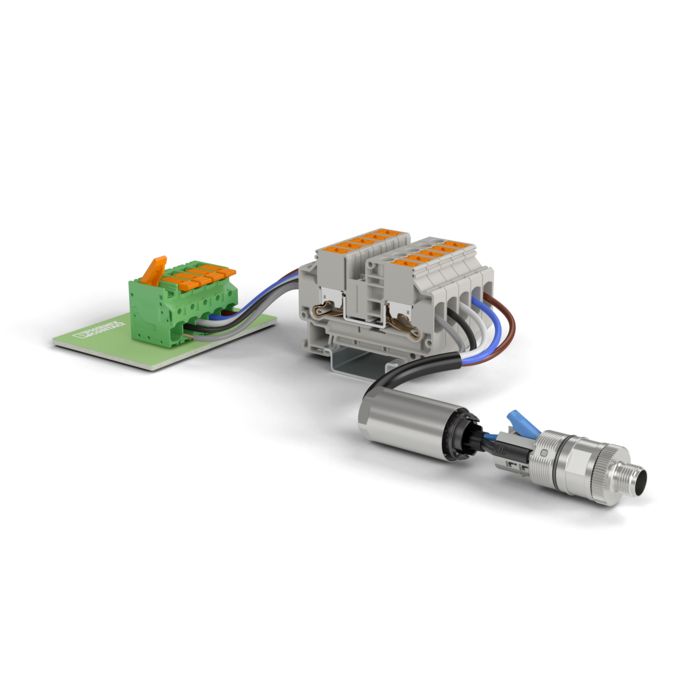

Dalla connessione Push-in alla connessione a conduttori multipli, fino al collegamento a vite: scopri la varietà di tecnologie di connessione.

Maggiori informazioni sulle tecnologie di connessione

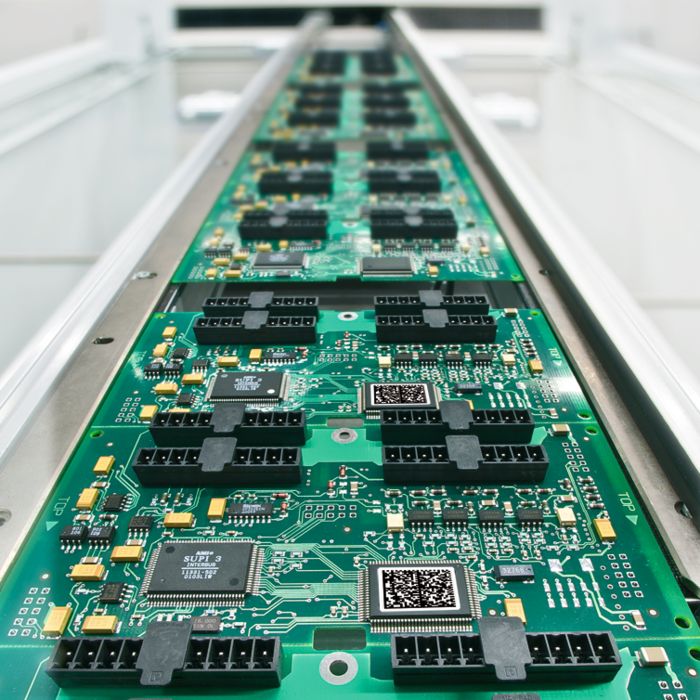

Equipaggiamento dei circuiti stampati

Equipaggia i circuiti stampati in modo efficiente e affidabile: la nostra tecnologia di connessione dei dispositivi è adatta alla produzione manuale, semi-automatizzata e completamente automatizzata.

Maggiori informazioni sull'equipaggiamento dei circuiti stampati
