I morsetti componibili di Phoenix Contact consentono la massima flessibilità nella realizzazione di morsettiere. Le diverse tecnologie di connessione e la possibilità di collegare facilmente i ponticelli nel doppio vano funzionale consentono un impiego efficiente dei moderni morsetti componibili in qualsiasi quadro elettrico. Il sistema standardizzato, composto da ponticelli, etichette e accessori di controllo, garantisce un'installazione rapida, una struttura chiara e la massima affidabilità.
I morsetti passanti Push-X con sezione nominale di 4 mm² completano le sezioni dei morsetti componibili Push-X. I nuovi morsetti componibili consentono il cablaggio continuo di sezioni del conduttore comprese tra 0,34 e 25 mm² senza utensili.
Caratteristiche principali
Tecnologia Push-X
Sezione nominale: 4 mm²
Sezioni del conduttore: 0,5 mm² ... 6 mm²
AWG 20 ... AWG 10
Corrente nominale: 32 A
Tensione nominale: 500 V
I vantaggi
Elevata facilità d'uso grazie a una molla di contatto pretensionata in fabbrica
Cablaggio di tutti i tipi di conduttori, rigidi o flessibili, anche senza puntalini
Chiara identificazione della connessione dei conduttori (visiva e acustica)
Facile sblocco dei conduttori nonché pretensionamento della molla di contatto tramite il pulsante di azionamento di colore arancione
Ottimizzato per il cablaggio manuale e automatizzato
Scopri i nuovi morsetti componibili Push-X con sezione nominale di 1,5 mm². I morsetti consentono il cablaggio di conduttori rigidi e flessibili tra 0,34 e 2,5 mm². La tecnologia Push-X consente l'installazione senza utensili, anche senza puntalino.
Caratteristiche principali
Tecnologia Push-X
Sezione nominale: 1,5 mm²
Sezioni del conduttore: 0,34 mm² … 2,5 mm²
22 AWG … 14 AWG
Corrente nominale: 17,5 A
Tensione nominale: 500 V
I vantaggi
Innesto facilissimo ed elevato comfort di manipolazione grazie alla molla di contatto pretensionata in fabbrica
Cablaggio di tutti i tipi di conduttori, rigidi o flessibili, anche senza puntalini
Chiara identificazione della connessione dei conduttori (visiva e acustica)
Facile sblocco dei conduttori nonché pretensionamento della molla di contatto tramite il pulsante di azionamento di colore arancione
Ottimizzato per il cablaggio manuale e automatizzato
Collegamento in totale sicurezza con COMBI e Push-X
I morsetti componibili con zona di innesto COMBI e connessione Push-X rivoluzionano il cablaggio. Aumenta l'efficienza con un cablaggio semplice nel quadro elettrico grazie alla connessione Push-X e collega il livello di campo con i connettori COMBI preassemblati.
Caratteristiche principali
Tecnologia di connessione 1: connessione Push-X
Tecnologia di collegamento 2: zona di innesto COMBI
Sezione nominale: 2,5 mm²
Sezioni del conduttore: 0,5 mm² ... 4 mm²
20 AWG … 12 AWG (convertito secondo IEC)
Corrente: 24 A
Tensione: 800 V
I vantaggi
Elevata praticità d'uso per tutti i tipi di conduttori grazie alla tecnologia a innesto diretto senza utensili né applicazione di forza
Collegamento particolarmente rapido di conduttori flessibili senza puntalino
Collegamento intuitivo grazie al feedback visivo e aptico del punto di collegamento
Sgancio rapido del conduttore grazie al fermo presente nel punto di collegamento
Flessibilità totale grazie ai connettori COMBI configurabili e standard con un massimo di 15 poli
I morsetti passanti, i morsetti a più conduttori e i morsetti a più piani si differenziano per la densità di cablaggio: mentre i primi collegano due conduttori, i secondi e i terzi consentono diversi collegamenti o livelli per morsetto.
I vantaggi:
Massima densità di cablaggio in uno spazio di installazione minimo
Flessibile ripartizione del potenziale grazie al doppio vano funzionale
Elevata efficienza grazie alle ampie superfici di siglatura e agli accessori standardizzati
I morsetti di terra separatori e i morsetti con sezionatore a coltello sono utilizzati per isolare e testare in sicurezza i circuiti elettrici nel quadro elettrico. I morsetti di terra separatori consentono inoltre di integrare facilmente varie spine funzionali, come le spine portafusibili. I morsetti con sezionatore a coltello funzionano con un coltello sezionatore girevole che crea un punto di sezionamento visibile e ben riconoscibile.
I vantaggi:
Interruzione rapida e netta dei circuiti elettrici direttamente a livello di cablaggio
Integrazione semplice di sezionatori, fusibili e spine porta componenti
Elevato livello di omogeneità e sicurezza dei processi grazie a una funzione di isolamento ben riconoscibile
Morsetti componibili con fusibili e componenti integrati
I morsetti portafusibili, i morsetti a diodi e i morsetti portacomponenti ampliano la funzionalità dei classici morsetti con componenti aggiuntivi integrati. I morsetti portafusibili facilitano l'integrazione dei fusibili e la loro sostituzione in caso di guasto. I morsetti a diodi contengono diodi integrati. I morsetti portacomponenti offrono la possibilità di integrare vari componenti elettronici, come resistenze o diodi, direttamente nel cablaggio.
I vantaggi:
I morsetti portafusibili consentono una protezione rapida e organizzata dei singoli circuiti elettrici
I morsetti a diodi svolgono funzioni di protezione e disaccoppiamento direttamente nel cablaggio
I morsetti portacomponenti combinano funzioni aggiuntive e aumentano la densità funzionale
I morsetti per corrente elevata sono progettati appositamente per la trasmissione e la distribuzione sicura di potenza elettrica elevata nel quadro elettrico. Consentono il collegamento di conduttori con sezione grande e sono progettati per correnti e tensioni elevate, fino a 1.500 V.
I vantaggi:
Trasmissione di energia affidabile con corrente elevata
Elevato livello di sicurezza e affidabilità operativa
I morsetti per installazioni sono progettati appositamente per il cablaggio nelle installazioni in edifici e quadri di distribuzione e ne consentono una composizione particolarmente compatta e strutturata. Combinano funzioni tipiche come il collegamento di conduttori esterni, di neutro e di protezione in un unico morsetto e sono quindi ottimizzati per le esigenze dei quadri di impianto e dei sottoquadri di distribuzione.
I vantaggi:
Installazione semplice e rapida
Cablaggio strutturato dei conduttori tipici (es. L, N, PE) in un solo morsetto
Elevata flessibilità d'uso grazie a diverse strutture e funzioni
I minimorsetti e i micromorsetti sono stati sviluppati specificamente per applicazioni con spazi di installazione limitati e forniscono quindi un importante contributo alla crescente miniaturizzazione nell'ambito della costruzione di dispositivi e quadri elettrici. Nonostante il loro design compatto, consentono un cablaggio affidabile, strutturato e ben organizzato in spazi difficili.
I vantaggi:
Massimo risparmio di spazio
Alta densità di cablaggio con una buona visione d'insieme
Piena integrazione del sistema e flessibilità grazie agli accessori standardizzati
I morsetti per sensori e i morsetti attuatori sono progettati appositamente per il cablaggio strutturato di sensori e attuatori nelle moderne centraline dei macchinari. Combinano i connettori di segnale e di potenziale in un unico morsetto componibile e consentono quindi di collegare i dispositivi da campo in modo compatto e organizzato. Grazie alla sua struttura sottile, è possibile realizzare più segnali in uno spazio molto ridotto. Allo stesso tempo, supportano sensori a due, tre o quattro fili e offrono un elevato grado di flessibilità.
I vantaggi:
Integrazione compatta dei segnali grazie a una struttura preconfigurata
Elevato livello di chiarezza e semplicità di diagnostica grazie alle varianti LED disponibili su richiesta
Massima densità di cablaggio con elevata flessibilità
I morsetti componibili a innesto combinano il cablaggio classico con una soluzione a innesto integrata, consentendo un'installazione flessibile e rapida nel quadro elettrico. Hanno una zona di innesto standardizzata e supportano diverse tecnologie di connessione. Il contatto COMBI facilita l'uso di cavi preassemblati da collegare e scollegare con semplicità. Ciò consente di precablare, sostituire e sottoporre a manutenzione i gruppi in modo efficiente, con notevoli vantaggi in termini di tempo.
I ripartitori modulari consentono una distribuzione chiara e strutturata dei segnali e dei potenziali nel quadro elettrico. I cavi sono raggruppati in modo compatto e garantiscono una chiara ripartizione tra il campo e il controllore. Grazie all'alta densità di connessioni e alla struttura a più piani, è possibile realizzare numerosi segnali in uno spazio ridotto. La siglatura a colori garantisce inoltre un cablaggio sicuro e intuitivo e facilita le operazioni di manutenzione e assistenza.
I vantaggi:
Massima visibilità per segnali complessi
Alta densità di cablaggio in uno spazio ridotto
Manutenzione efficiente e rapida personalizzazione
I morsetti ibridi combinano due diverse tecnologie di connessione in un unico morsetto, come la tecnologia di connessione Push-in nel quadro elettrico e la connessione a vite sul lato campo. Di conseguenza, combinano un cablaggio rapido ed efficiente nel quadro elettrico con una soluzione collaudata e facile da usare per l'installazione sul campo.
I vantaggi:
Combinazione di due tecnologie di connessione in un unico morsetto
Maggiore accettazione nel cablaggio di campo grazie a tecnologie di connessione collaudate
Maggiore efficienza nella costruzione di quadri elettrici grazie alle moderne tecnologie di connessione
I morsetti sezionatori per convertitori di misura consentono di collegare, scollegare e testare in sicurezza i trasformatori di corrente e di tensione. Garantiscono un cortocircuito sicuro durante la manutenzione, proteggendo il personale e l'impianto. Allo stesso tempo, supportano la progettazione standardizzata, uniforme e affidabile dei circuiti di misura.
I vantaggi:
Massima sicurezza durante la manutenzione e il funzionamento
I blocchi di ripartizione consentono una distribuzione compatta e ben organizzata dei segnali nel quadro elettrico. Grazie alla loro struttura a nido d'ape, è possibile collegare numerosi conduttori e assegnarli in modo chiaro per risparmiare spazio. Sono particolarmente adatti per le applicazioni ad alta densità di segnale e garantiscono un instradamento strutturato e una facile manutenzione.
I morsetti sono disponibili con diverse tecnologie di connessione e offrono la soluzione giusta per le diverse esigenze. Oltre alle moderne tecnologie come Push-X e Push-in e alla collaudata tecnologia di connessione a vite, sono disponibili anche altri tipi di connessione che, a seconda dell'applicazione, sfruttano specifici punti di forza. Scopri l'intera larghezza di banda e trova il morsetto più adatto alle tue esigenze.
Il sistema più completo per i morsetti componibili
Sistema di morsetti componibili CLIPLINE complete

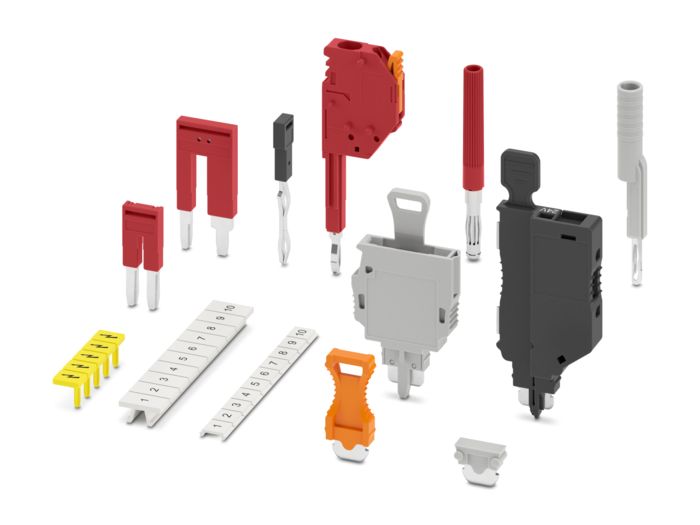

Grazie al vano funzionale doppio, il sistema di morsetti componibili CLIPLINE complete offre la possibilità di combinare i vari morsetti componibili in modo libero e flessibile. Questi includono morsetti passanti e vari morsetti funzionali in diversi tipi di connessione. Il sistema dispone inoltre di accessori ponticello, di siglatura e verifica standardizzati. I morsetti componibili del sistema CLIPLINE complete sono sottoposti a collaudi rigorosi, acquisendo omologazioni nazionali e internazionali. Per un montaggio rapido ed efficace delle guide DIN equipaggiate è disponibile il nostro software di progettazione gratuito clipx ENGINEER.
