UL Recognized
Godkendelses-ID: E118976| Mærkespænding UN | Mærkestrøm IN | Tværsnit AWG | Tværsnit mm2 | |
|---|---|---|---|---|
| 600 V | 10 A | - 16 |
UL Recognized
Godkendelses-ID: E468743| Mærkespænding UN | Mærkestrøm IN | Tværsnit AWG | Tværsnit mm2 | |
|---|---|---|---|---|
| 600 V | 10 A |

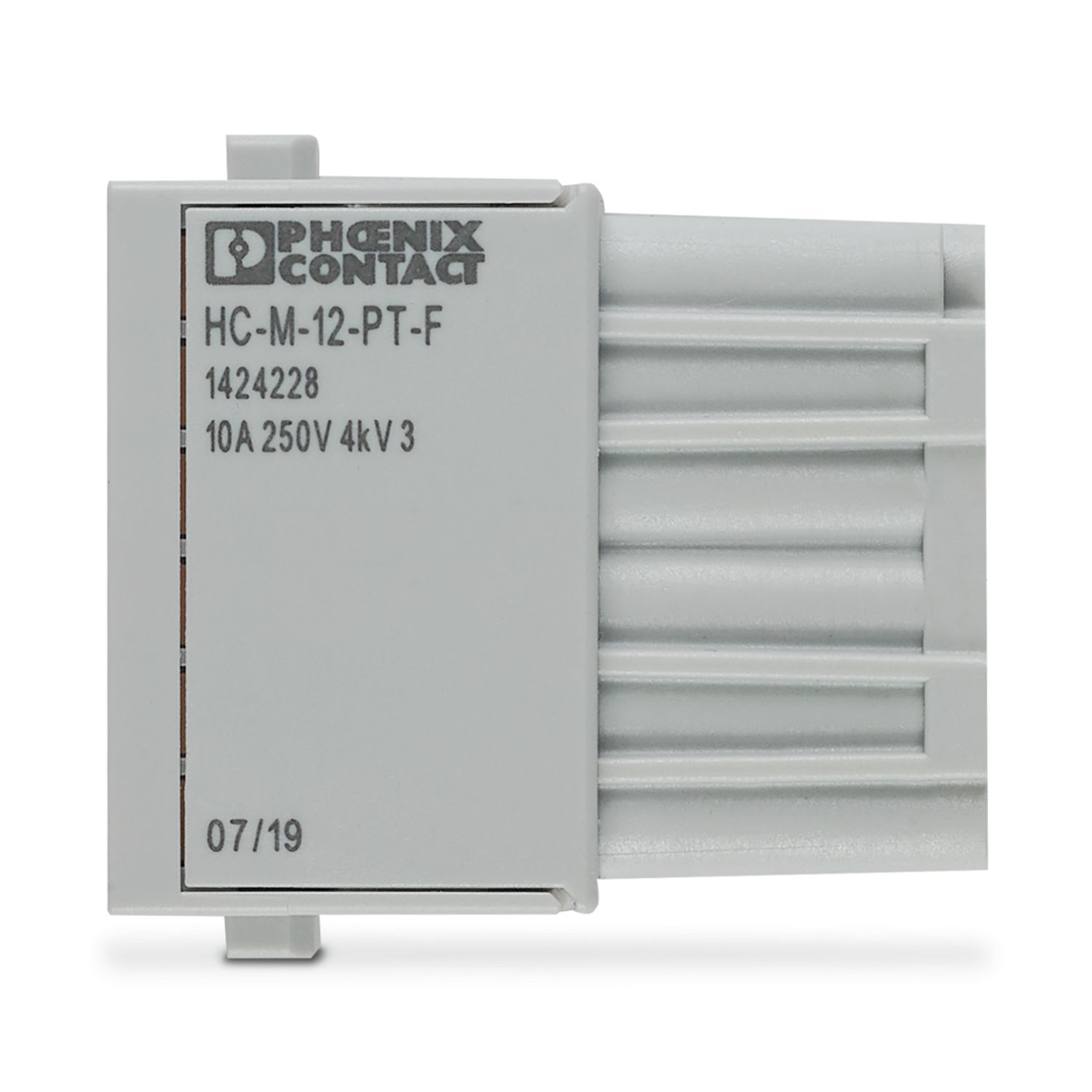

HC-M-12-PT-F
-
Kontaktindsatsmodul
1424228
Kontaktindsatsmodul, poltal: 12, effektkontakter: 0, styrekontakter: 12, Bøsning, Push-in-tilslutning, 250 V, 10 A, 0,14 mm2 ... 1,5 mm2, anvendelse: Signal
Produktdetaljer
| Generelt | anvend kun fleksible ledere med terminalrør |
| Generelt | Stikkene må kun betjenes i belastnings-/spændingsløs tilstand. |
| Generelt | Til HEAVYCON-huse typerække B6 - B48, modulbæreramme HC-M-B...MF-... nødvendig |
| Monteringsvejledning | Den påtænkte anvendelse giver mulighed for montage i et hus med kapslingsklasse IP54 eller bedre |
| Produkttype | Kontaktindsats modulær |
| Typerække | HC-M-12 |
| Anvendelse | Signal |
| Poltal | 12 |
| Stikudformning | 12 |
| Kontaktnummerering | 1 - 12 |
| Antal modulpladser | 1 |
| Antal effektkontakter | 0 |
| Antal styrekontakter | 12 |
| Kontakttype | drejet |
| Isoleringsegenskaber | |
| Overspændingskategori | III |
| Forureningsgrad | 3 |
| Tilslutningsteknik | |
| Tilslutningsteknik | Push-in-tilslutning |
| Ledningstilslutning | |
| Tilslutningstværsnit | 0,14 mm² ... 1,5 mm² |
| Tilslutningstværsnit AWG | 26 ... 16 |
| Afisoleringslængde af enkeltleder | 8 mm |

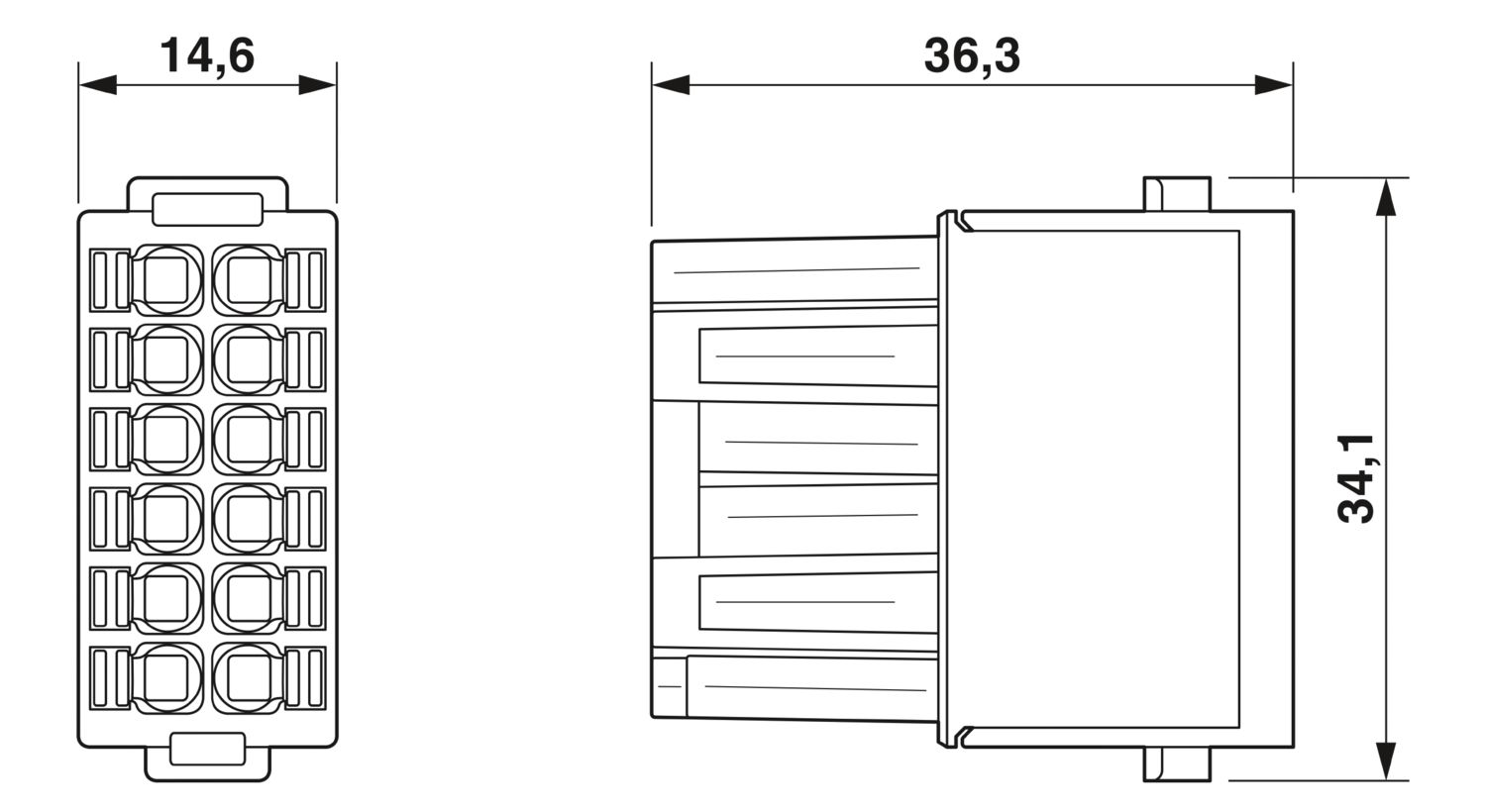

| Målskitse |
|
| Bredde | 34,1 mm |
| Højde | 36,3 mm |
| Længde | 14,6 mm |
| Mekaniske mærkeværdier | |
| Kontaktdiameter | 1,6 mm |
| Driftspænding (III/2) kontakter | 400 V |
| Driftsspænding (III/3) | 250 V |
| Mærkeisolationsholdespænding (III/2) | 4 kV |
| Mærkeisolationsholdespænding (III/3) | 4 kV |
| Mærkeimpulsholdespænding | 4 kV |
| Mærkestrøm | 10 A |
| Mekaniske data | |
| Stikcykler | ≥ 500 |
| Brændbarhedsklasse efter UL 94 | V0 |
| Materiale kontakt | Kobberlegering |
| Materiale kontaktoverflade | Ag |
| Materiale kontaktholder | PC |
| Normer / bestemmelser | PC |
| Omgivelser | |
| Omgivelsestemperatur (drift) | -40 °C ... 125 °C |
| Test | |
| Standarder | PC: Brandbeskyttelse i skinnekøretøjer - kravsæt R22, R23 og R24 iht. DIN EN 45545-2 (Fareniveau HL1 - HL3) |
Dine fordele
Enkel installation uden værktøj, også i indbygget tilstand, takket være Push-in tilslutningsteknik.
Meget kort installationstid sammenlignet med andre tilslutningsteknikker
Hurtig og problemfri fortrådning, særligt ved trange pladsforhold
Automatiseret kabling mulig takket være robotter
Sikker fortrådning og betjening ved hjælp af aktuator i definerede farver
Stød- og vibrationsfast iht. DIN EN 61373
