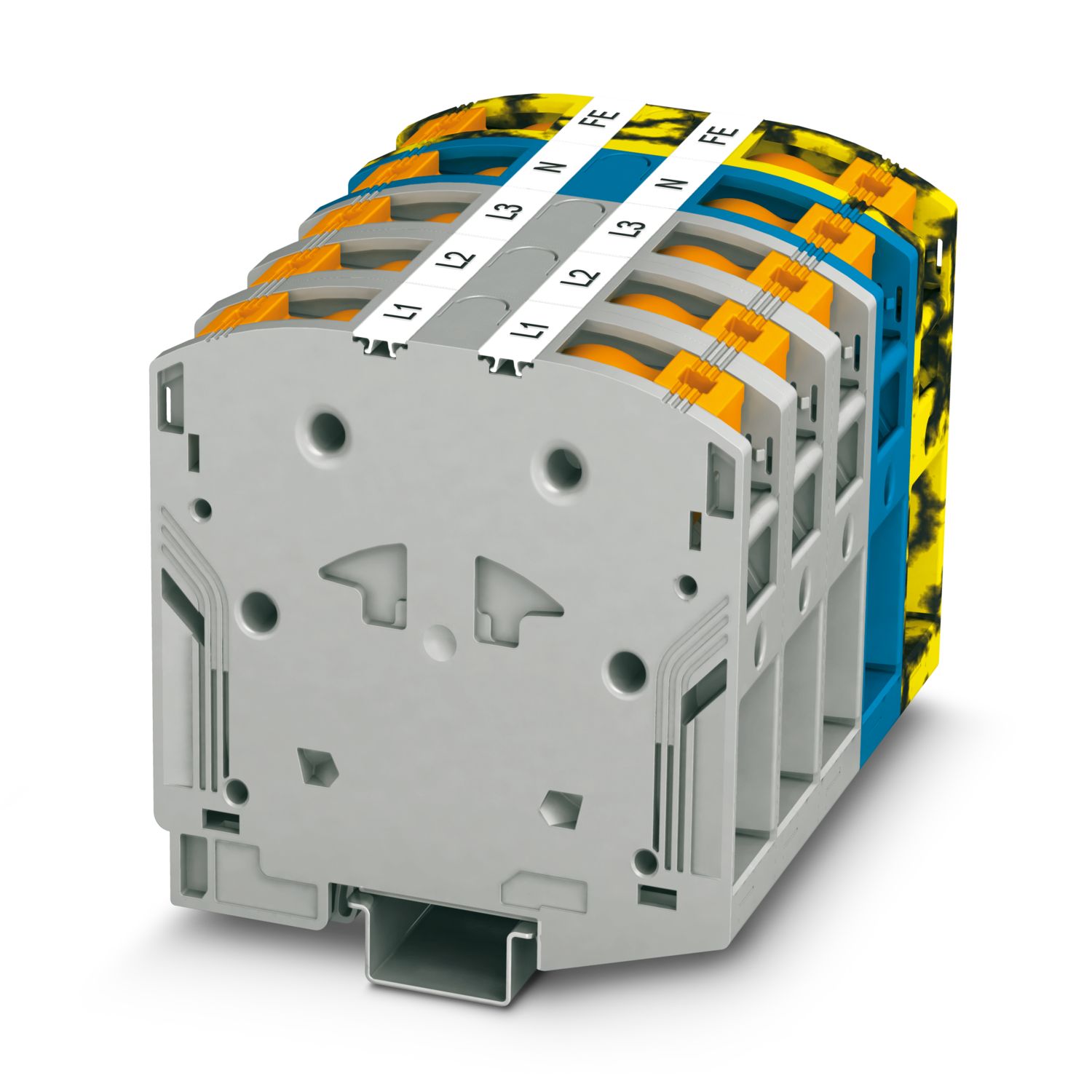

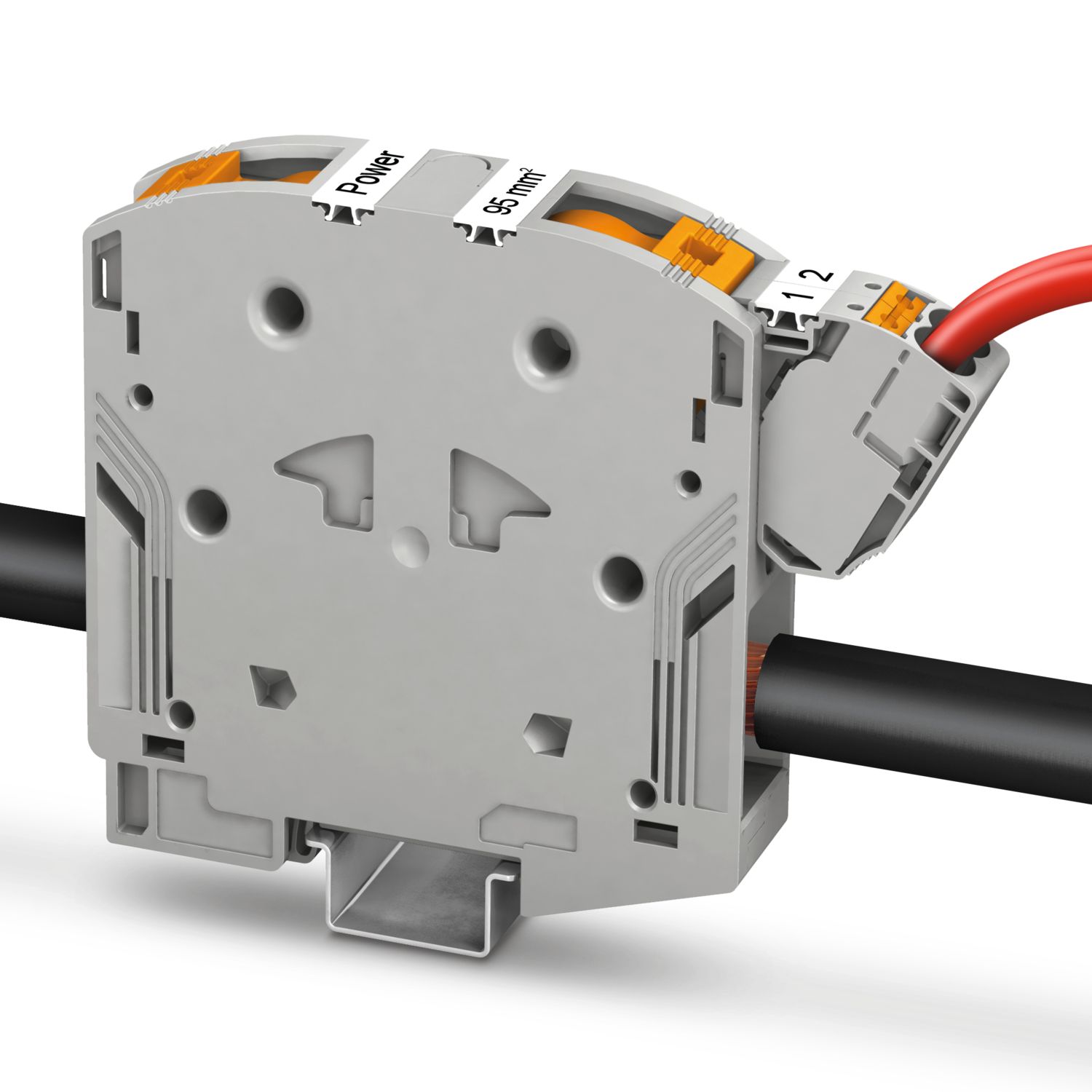

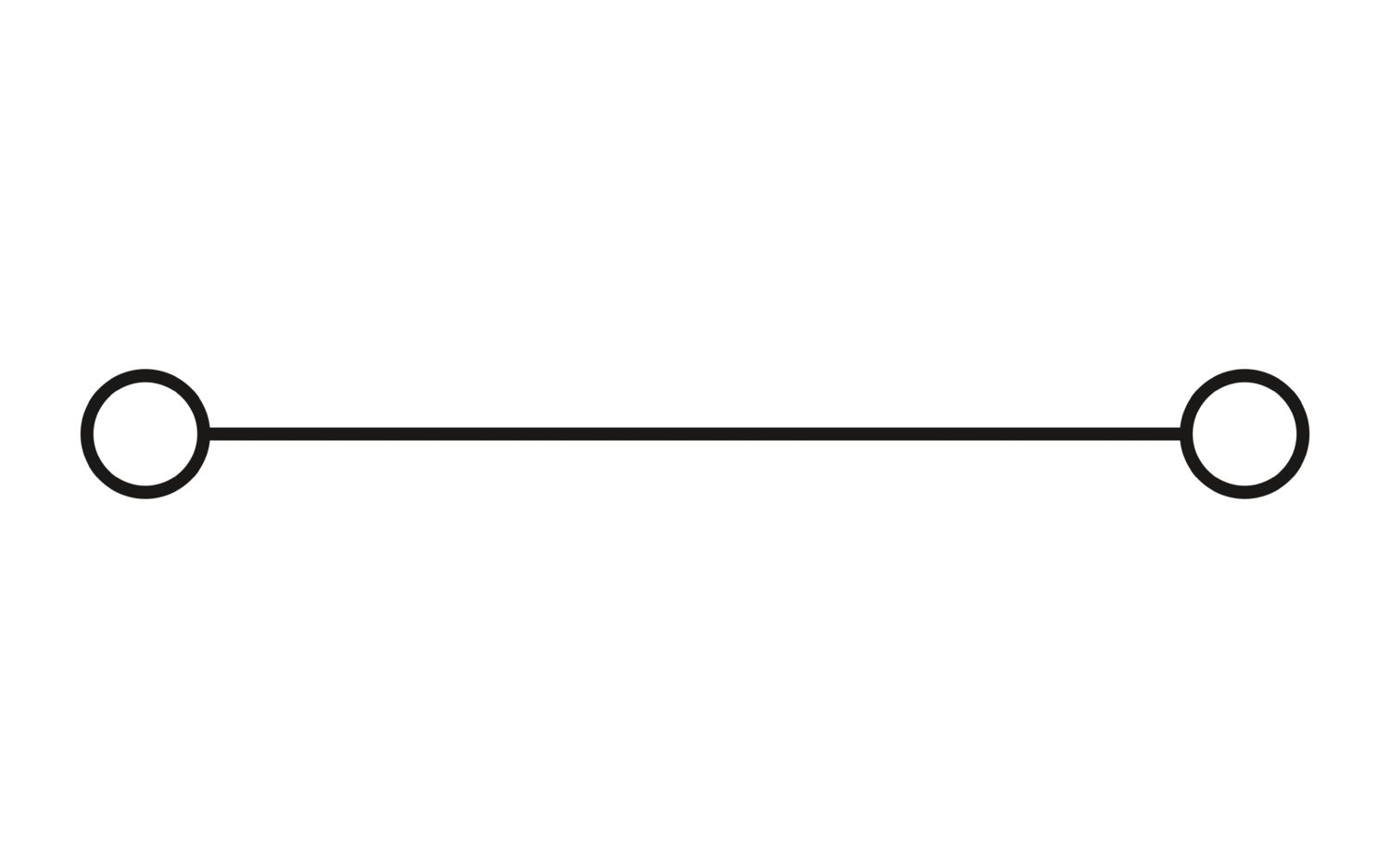

PTPOWER 95 - Złącze wysokoprądowe

3260100

Złącze wysokoprądowe, napięcie znamionowe: 1000 V, prąd znamionowy: 232 A, ilość przyłączy: 2, liczba biegunów: 1, rodzaj przyłącza: Przyłącze PowerTurn, przekrój: 25 mm² - 95 mm², rodzaj montażu: NS 35/15, kolor: szary

Szczegóły produktu

Typ produktu	Złączka wysokoprądowa
Zakres stosowania	Kolejnictwo
	Budowa maszyn
	Budowa instalacji
Liczba biegunów	1
Ilość przyłączy	2
Liczba rzędów	1
Potencjały	1
Właściwości izolacji
Kategoria przepięciowa	III
Stopień zabrudzenia	3

Znamionowe napięcie udarowe	8 kV
Maksymalna utrata mocy w warunkach znamionowych	7,54 W

Liczba przyłączy na poziom	2
Przekrój znamionowy	95 mm²
Długość odizolowania	40 mm
Przyłącze według normy	IEC 60947-7-1
Przekrój przewodu sztywnego	25 mm² ... 95 mm²
przekrój przewodu AWG	2 ... 3/0 (przeliczone według IEC)
Przekrój przewodu, linka	25 mm² ... 95 mm²
Przekrój przewodu linki [AWG]	2 ... 3/0 (przeliczone według IEC)
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego)	25 mm² ... 95 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego)	25 mm² ... 95 mm²
Przekrój drutu z mostkiem wtykowym	25 mm² ... 70 mm²
Przekrój linki z mostkiem wtykowym	25 mm² ... 70 mm²
Prąd znamionowy	232 A
Maksymalny prąd obciążenia	232 A (przy przekroju poprzecznym przewodu 95 mm²)
Napięcie znamionowe	1000 V
Przekroje przewodów bezpośrednio wtykanych
Przekrój przewodu sztywnego	25 mm² ... 95 mm²
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego)	25 mm² ... 95 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego)	25 mm² ... 95 mm²

Dane znamionowe (ATEX/IECEx)
Oznaczanie	 II 2 GD Ex eb IIC Gb
Zakres temperatur stosowania	-60 °C ... 110 °C
Akcesoria ze świadectwem Ex	1206612 SZF 3-1,0X5,5
	1201662 E/AL-NS 35

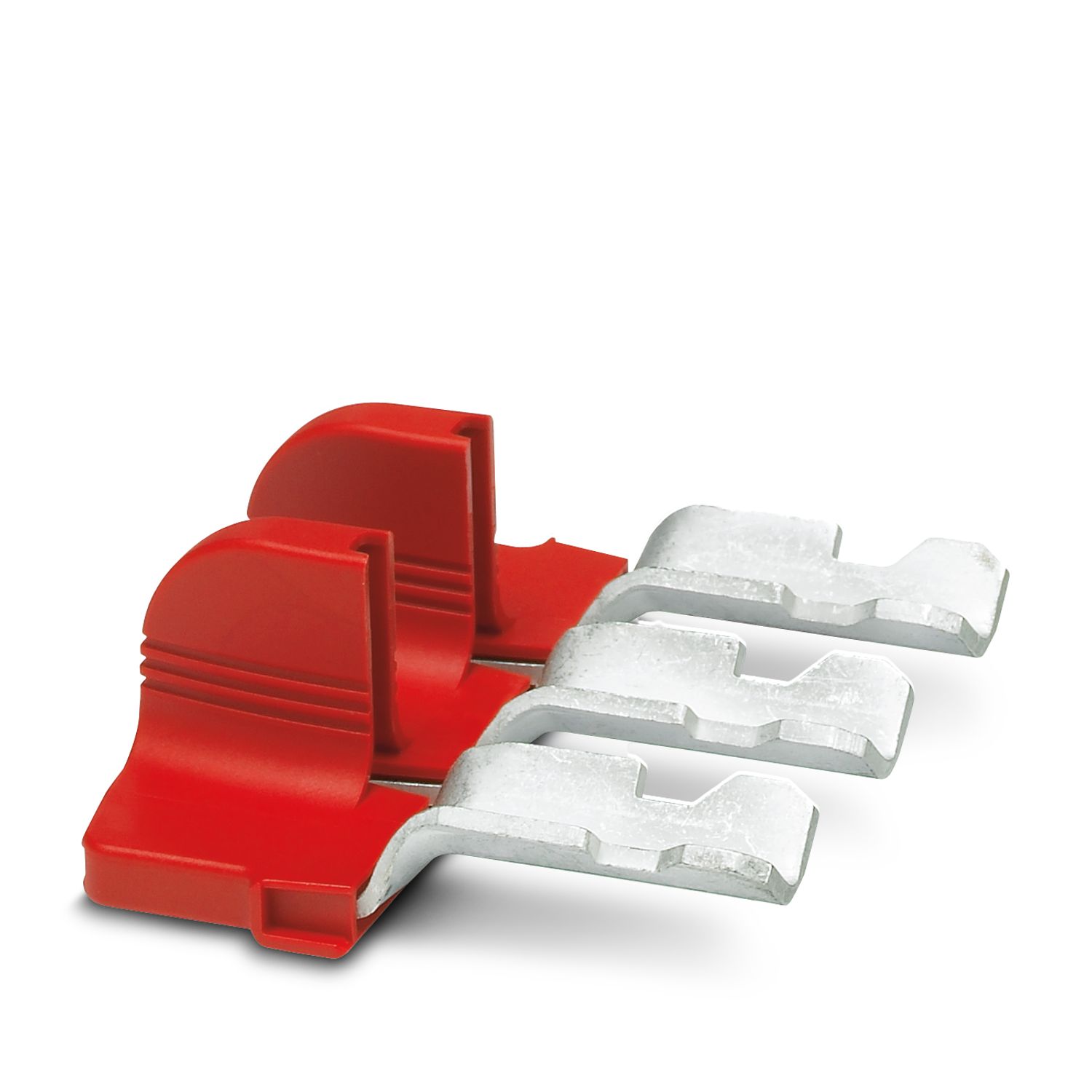

Zestawienie mostków	Mostek wtykowy / EB 2-25/PT / 3260157
Dane mostków	144 A (50 mm²)
	174 A (70 mm²)
Zestawienie mostków	Mostek wtykowy / EB 3-25/PT / 3260160
Dane mostków	144 A (50 mm²)
	174 A (70 mm²)
Wzrost temperatury Ex	40 K (237 A / 95 mm²)
w przypadku mostkowania za pomocą mostka wtykowego	1100 V
dla mostkowania mostkiem	1100 V
Znamionowe napięcie izolacji	1000 V
Wyjście	(trwale)
Poziom Ex Informacje ogólne
Napięcie znamionowe	1100 V
Prąd znamionowy	215 A
Maksymalny prąd obciążenia	215 A
Opór przejścia	0,1 mΩ
Dane przyłącza Ex Informacje ogólne
Długość końcówek tulejkowych	40 mm
Długość odizolowania	40 mm
Przekrój znamionowy	95 mm²
Przekrój znamionowy AWG	4/0
Zdolność przyłączeniowa sztywne	25 mm² ... 95 mm²
przyłączane przewody AWG	4 ... 4/0
Przekrój przewodu giętkiego z końcówką rurkową bez płaszcza, min.	25 mm²
Przekrój przewodu giętkiego z końcówką rurkową bez płaszcza, maks.	95 mm²
Pojedynczy przewód/punkt zaciskowy linka z tulejką nieizolowaną AWG	4 ... 4/0

Szerokość	25 mm
Wysokość	105,5 mm
Głębokość na NS 35/15	108,7 mm

Kolor	szary (RAL 7042)
Klasa palności wg UL 94	V0
Grupa materiału izolacyjnego	I
Materiał izolacyjny	PA
Statyczne zastosowanie materiału izolacyjnego w zimnie	-60 °C
Względny wskaźnik temperatury izolacji (Elec., UL 746 B)	130 °C
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R22	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R23	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R24	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R26	HL 1 - HL 3
Palność powierzchni NFPA 130 (ASTM E 162)	wynik pozytywny
Gęstość optyczna gazów spalinowych NFPA 130 (ASTM E 662)	wynik pozytywny
Toksyczność gazów spalinowych NFPA 130 (SMP 800C)	wynik pozytywny

Badanie napięciem udarowym
Napięcie probiercze wartość zadania	9,8 kV
Wynik	Badanie zakończone wynikiem pozytywnym
Badanie nagrzewania
Wymagane sprawdzanie przyrostów temperatury	Wzrost temp. ≤ 45 K
Wynik	Badanie zakończone wynikiem pozytywnym
Badanie prądem krótkotrwałym wytrzymywanym 95 mm²	11,4 kA
Wynik	Badanie zakończone wynikiem pozytywnym
Wytrzymałość elektryczna o częstotliwości roboczej
Napięcie probiercze wartość zadania	6 kV
Wynik	Badanie zakończone wynikiem pozytywnym

Dane mechaniczne
Otw. ściana bocz.	nie

Wytrzymałość mechaniczna
Wynik	Badanie zakończone wynikiem pozytywnym
Mocowanie na nośniku
Szyna DIN/Befestigungsauflage	NS 35/15
Obciążenie pomiarowe wartość zadana	15 N
Wynik	Badanie zakończone wynikiem pozytywnym
Próba uszkodzenia i poluzowania przewodu
Prędkość kątowa	10 U/min
obroty	135
Przekrój przewodu/waga	25 mm² / 4,5 kg
	95 mm² /14 kg
Wynik	Badanie zakończone wynikiem pozytywnym

Starzenie
Cykle temp.	192
Wynik	Badanie zakończone wynikiem pozytywnym
Próba płomieniem igłowym
Czas działania	30 s
Wynik	Badanie zakończone wynikiem pozytywnym
Wibracje przypadkowe szerokopasmowe
Specyfikacja pomiarowa	DIN EN 50155 (VDE 0115-200):2008-03
Zakres	Badanie trwałości kategoria 2, na wózku
Częstotliwość	f₁ = 5 Hz do f₂ = 250 Hz
Poziom ASD	6,12 (m/s²)²/Hz
Przyspieszenie	3,12g
Czas pomiaru na oś	5 h
Kierunki pomiaru	Oś X, Y i Z
Wynik	Badanie zakończone wynikiem pozytywnym
Udary
Specyfikacja pomiarowa	DIN EN 50155 (VDE 0115-200):2008-03
Rodzaj udaru	Półsinusioda
Przyspieszenie	30g
Czas trwania udaru	18 ms
Liczba udarów w każdym kierunku	3
Kierunki pomiaru	Oś X, Y i Z (dod. i uj.)
Wynik	Badanie zakończone wynikiem pozytywnym
Warunki otoczenia
Temperatura otoczenia (praca)	-60 °C ... 110 °C (Zakres temperatur roboczych, w tym nagrzewanie własne, maks. krótkotrwała temperatura robocza - patrz RTI Elec.)
Temperatura otoczenia (składowanie/transport)	-25 °C ... 60 °C (krótkotrwale, nie powyżej 24 h, -60 °C do +70°C)
Temperatura otoczenia (montaż)	-5 °C ... 70 °C
Temperatura otoczenia (aktywacja)	-5 °C ... 70 °C
Dopuszczalna wilgotność powietrza (praca)	20 % ... 90 %
Dopuszczalna wilgotność powietrza (składowanie/transport)	30 % ... 70 %

Przyłącze według normy	IEC 60947-7-1

Sposób montażu	NS 35/15

Dane handlowe

Numer artykułu	3260100
Jednostka opakowania	3 Szt.
Minimalne zamówienie	3 Szt.
Klucz sprzedaży	BE2211
Klucz produktu	BE2211
Strona katalogu	Strona 139 (C-1-2019)
GTIN	4046356778725
Waga jednej sztuki (z opakowaniem)	255 g
Waga jednej sztuki (bez opakowania)	239,63 g
Numer taryfy celnej	85369010
Kraj pochodzenia	TR

Klasyfikacje

Dopuszczenia

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG	Przekrój mm²
Usegroup C
	1000 V	230 A	4 - 4/0

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG	Przekrój mm²
Usegroup E
	1000 V	230 A	4 - 4/0

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG	Przekrój mm²
	1100 V	215 A		25 - 95

Environmental product compliance

Produkty kompatybilne

Akcesoria

Korzyści

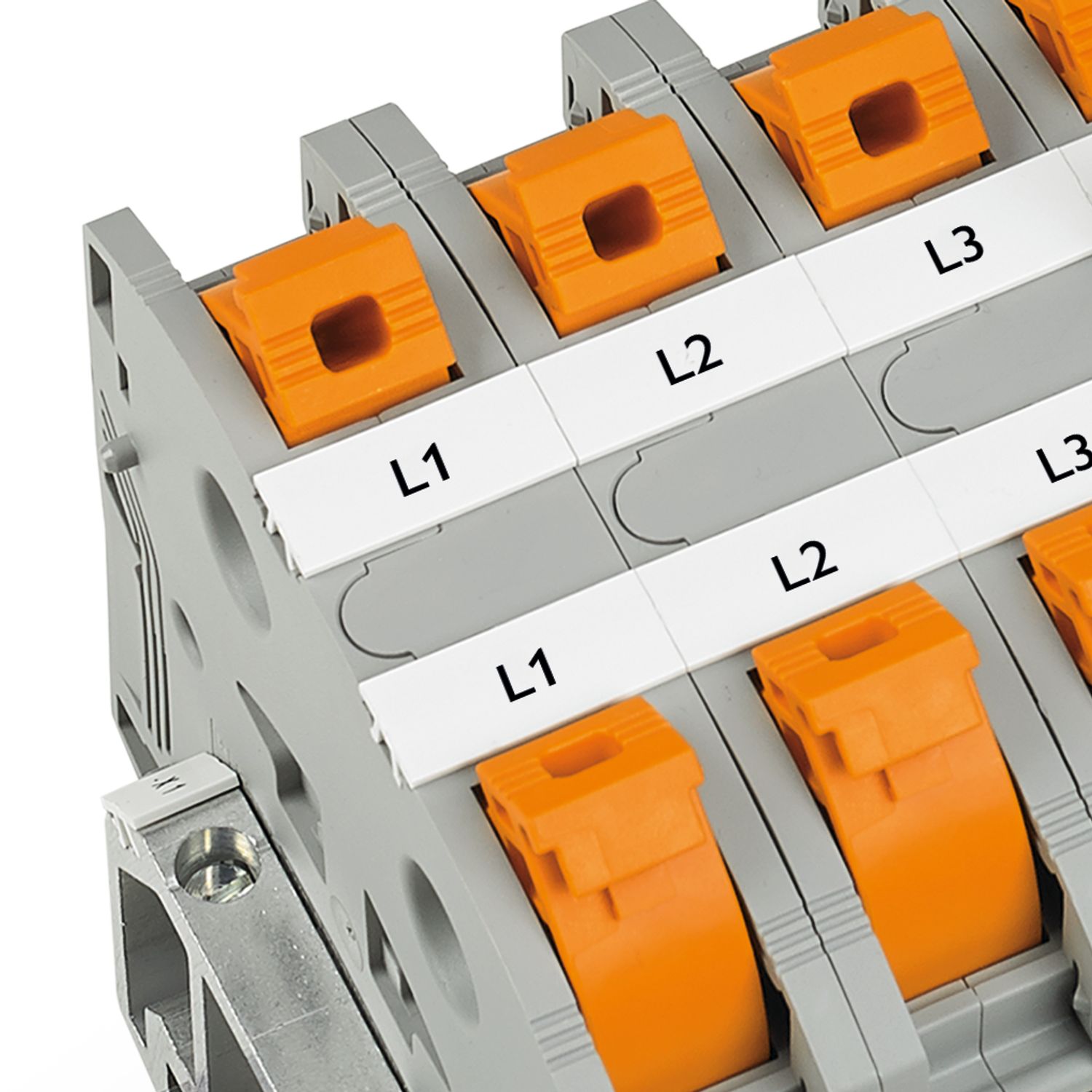

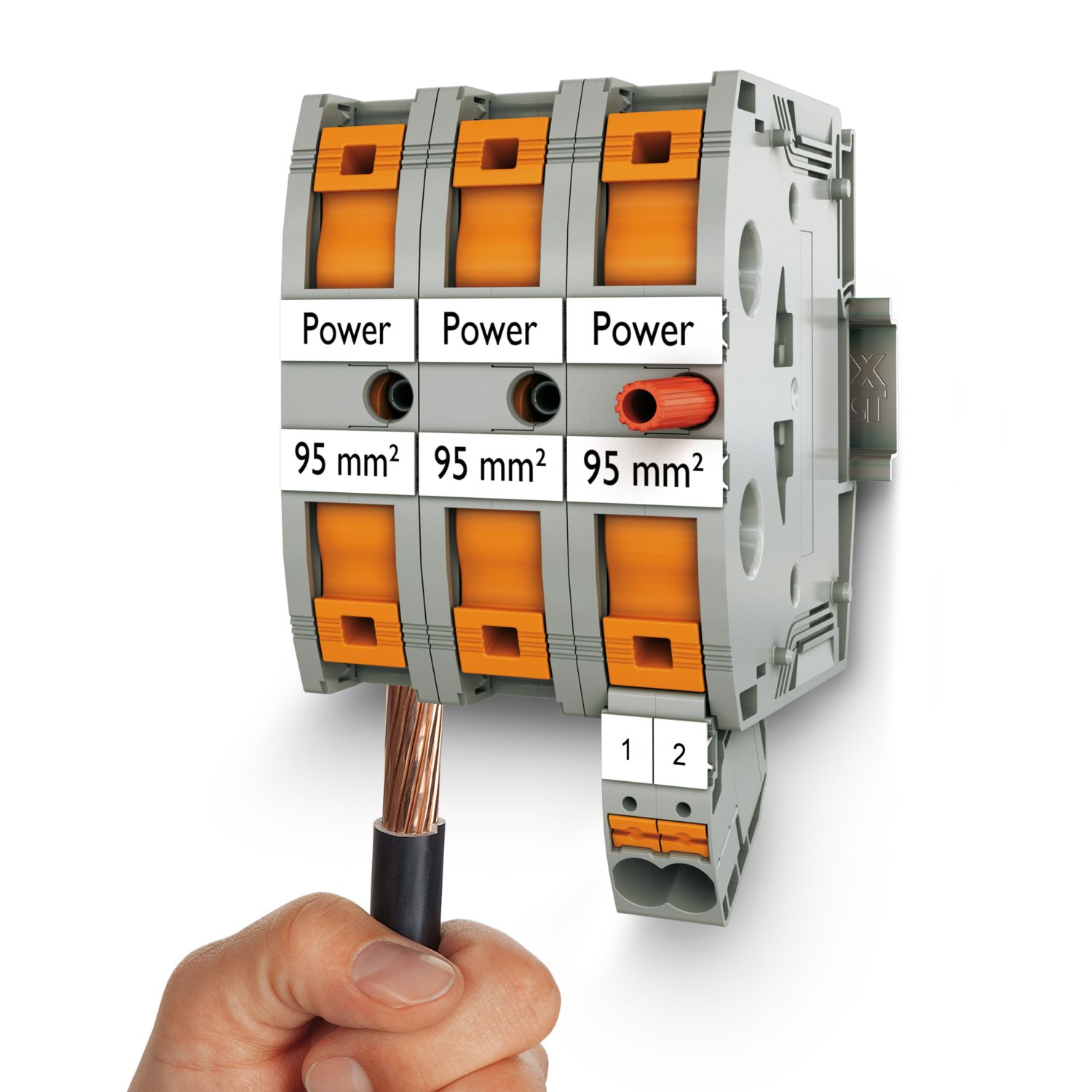

Złącze o dużej obciążalności prądowej umożliwia teraz łatwe i lekkie wtykanie również dużych przewodów

Złącza typu push in oprócz cech systemowych systemu CLIPLINE complete charakteryzują się łatwym okablowaniem przewodów z końcówką rurkową lub przewodów sztywnych bez użycia narzędzi

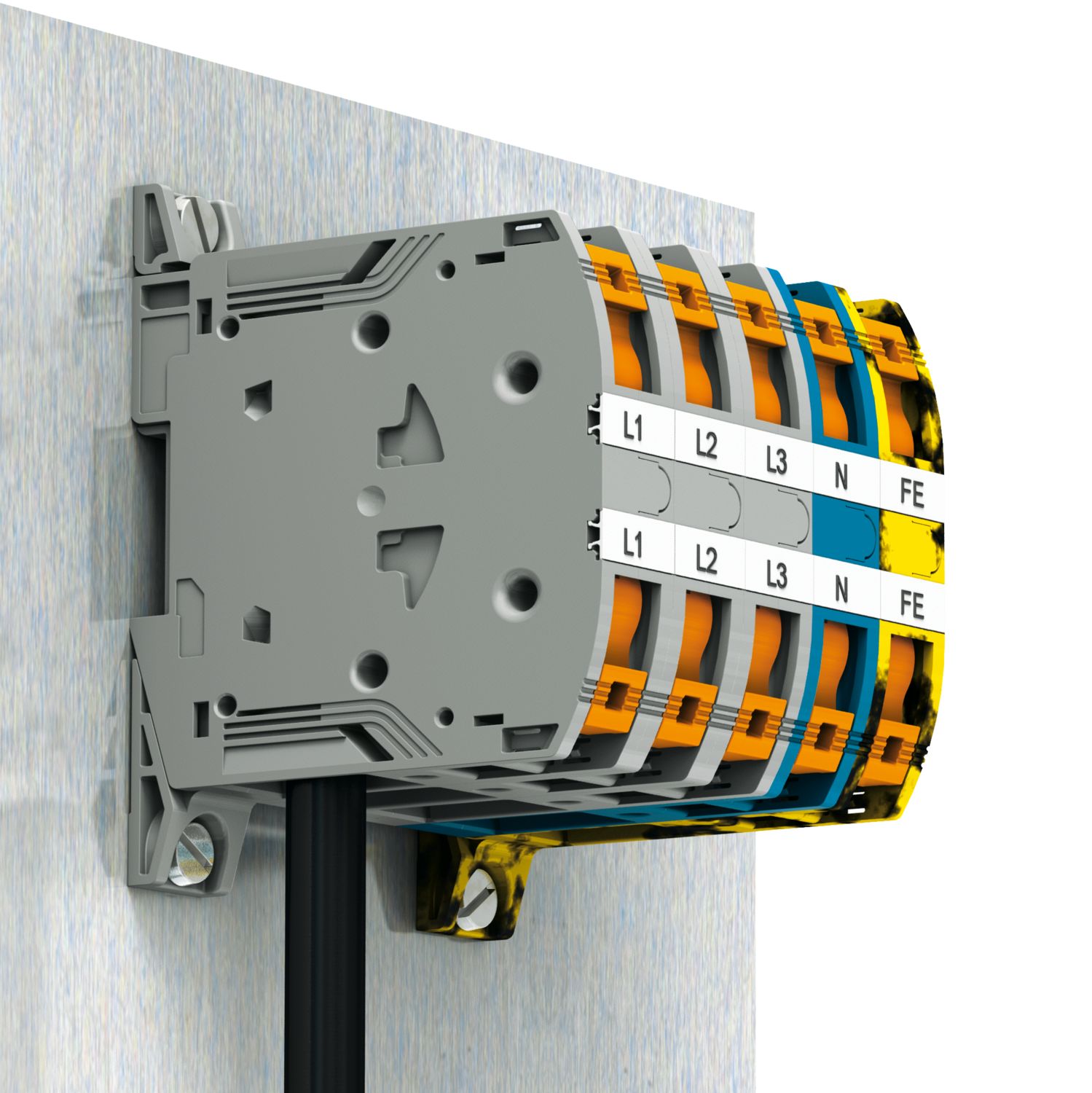

Kompaktowa konstrukcja umożliwia oprzewodowanie na niewielkiej przestrzeni

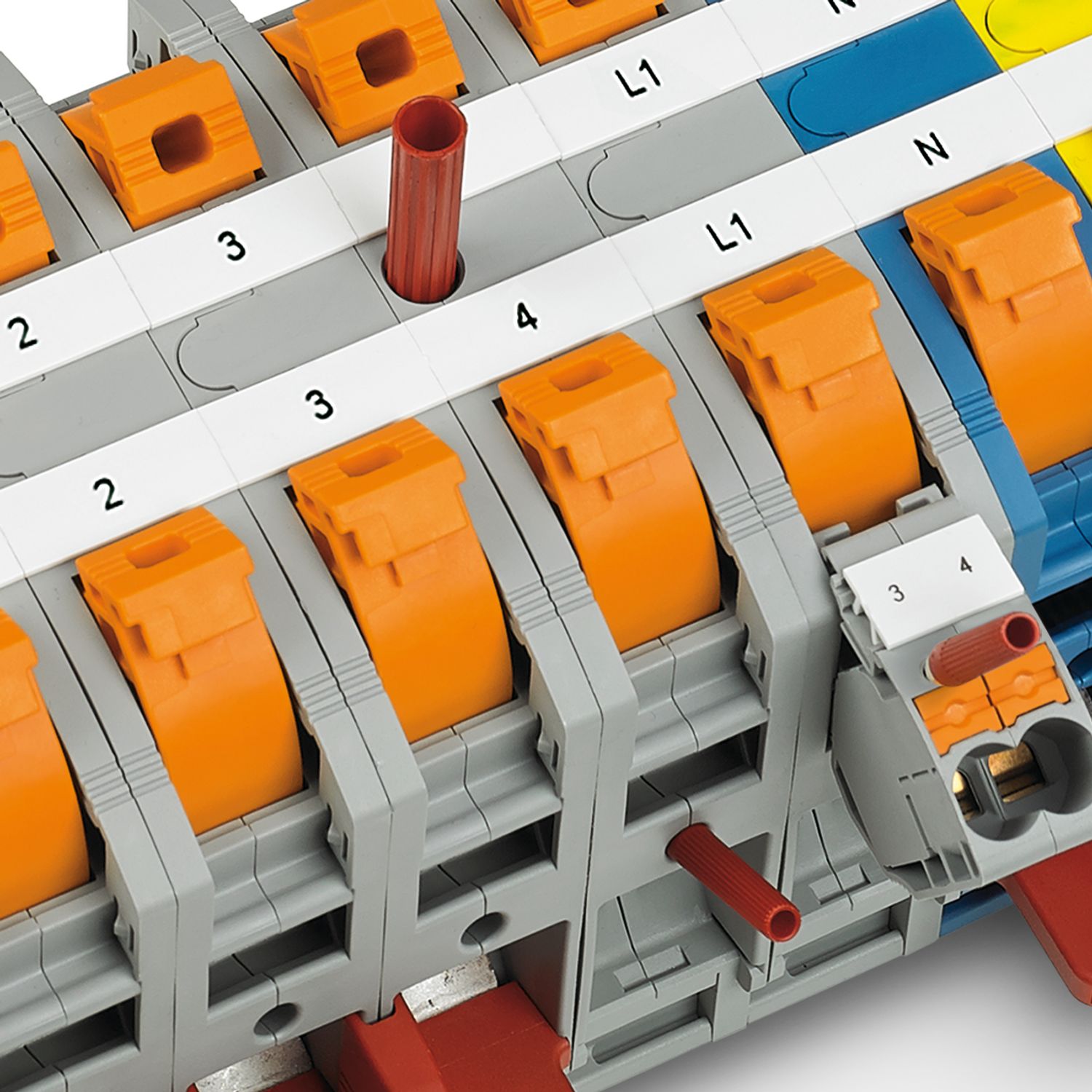

Oprócz stosowania jako dostępny odczep probierczy można wetknąć dwa zaciski odprowadzające, z których każdy posiada dodatkowe gniazdo z dwoma przewodami probierczymi

Sprawdzone do zastosowań w kolejnictwie

EU RoHS
Spełnia wymagania dyrektywy RoHS	Tak (Brak zwolnień/wyłączeń)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Brak substancji niebezpiecznych powyżej wartości granicznych
EU REACH SVHC
Informacja o substancji z listy kandydackiej REACH (nr CAS)	Brak substancji o stężeniu masowym powyżej 0,1%

Automatyzacja

Łączenie

Oznaczniki, montaż i instalacja

Przełączanie, pomiar i monitorowanie

Zasilanie, ładowanie i ochrona

PTPOWER 95 - Złącze wysokoprądowe

3260100

Szczegóły produktu

ECLASS

ETIM

UNSPSC

CSA

cUL Recognized

UL Recognized

EAC

DNV

CSA

CCC

UKCA-EX

IECEx

ATEX

IECEx

EAC Ex

Produkty kompatybilne

Korzyści

Automatyzacja

Łączenie

Oznaczniki, montaż i instalacja

Przełączanie, pomiar i monitorowanie

Zasilanie, ładowanie i ochrona

PTPOWER 95 - Złącze wysokoprądowe 3260100

Szczegóły produktu

ECLASS

ETIM

UNSPSC

Produkty kompatybilne

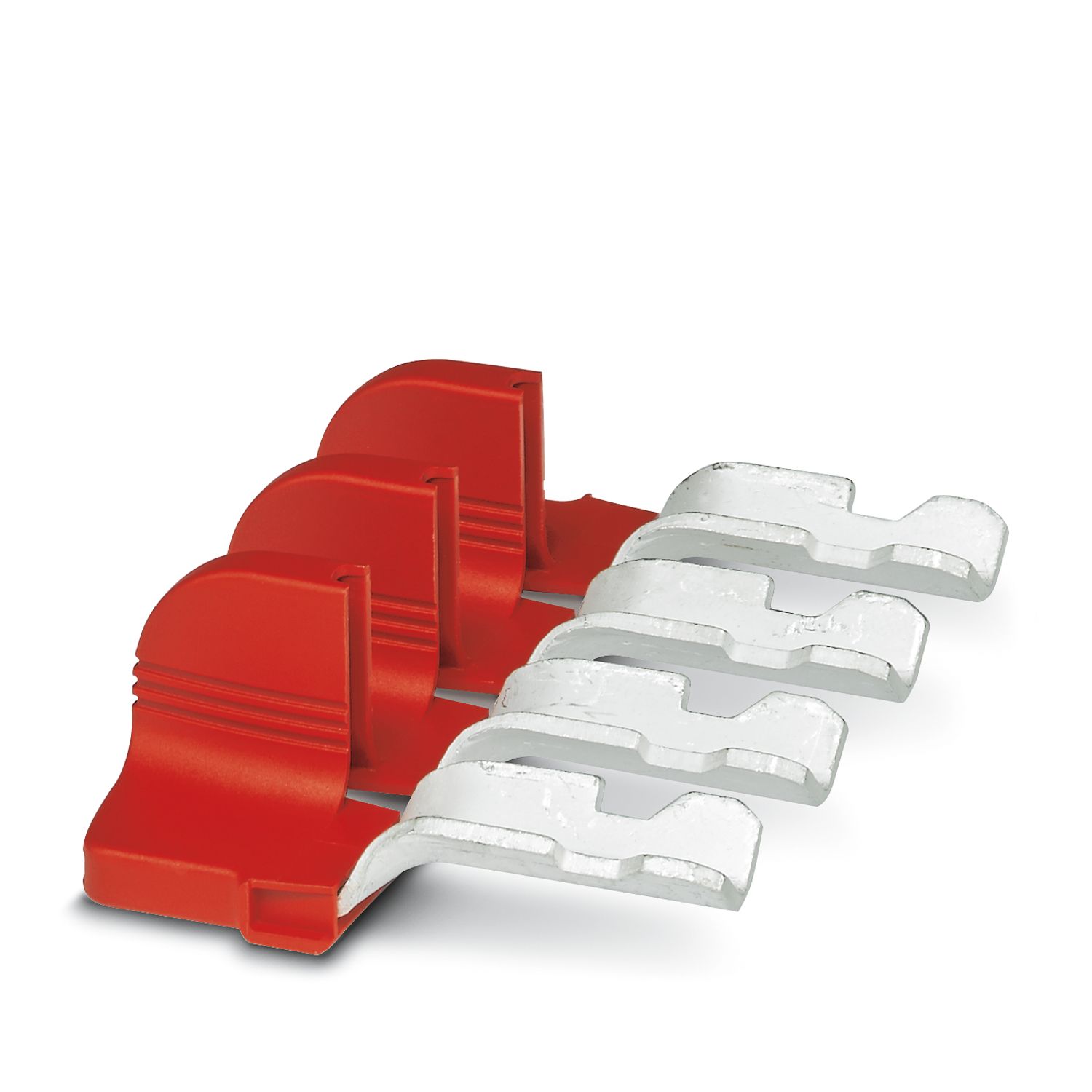

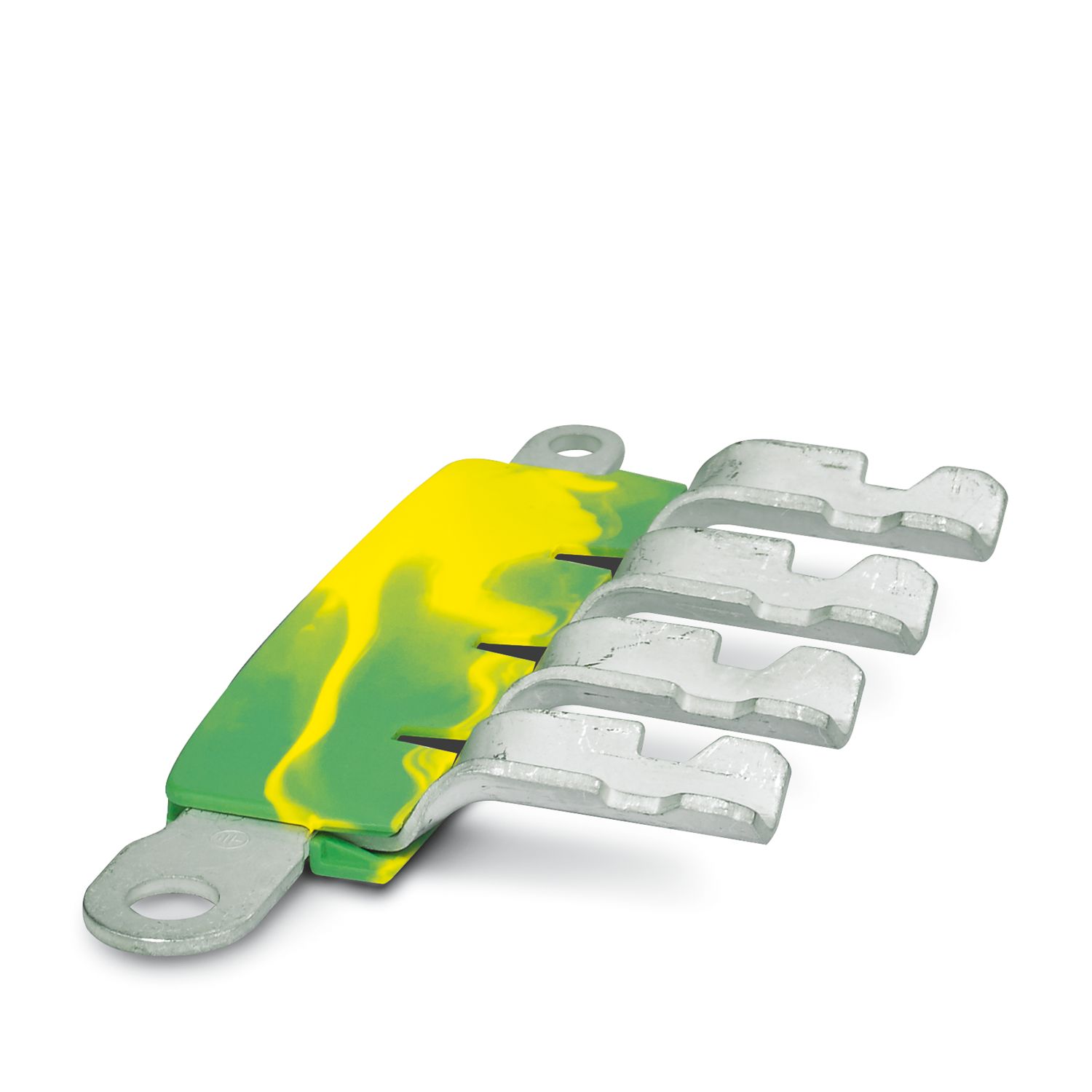

EB 2-25/PT - Mostek wtykowy 3260157

EB 3-25/PT - Mostek wtykowy 3260160

EB 4-25/PT - Mostek wtykowy 3260161

EBK 4-25/PT - Mostek wtykowy 3260162

AGK 10-PTPOWER - Złączka odczepowa 3260145

AGK 10-PTPOWER BU - Złączka odczepowa 3260148

AGK 10-PTPOWER GN/YE - Złączka odczepowa 3260151

AGK 10-PTPOWER BK/YE - Złączka odczepowa 3260154

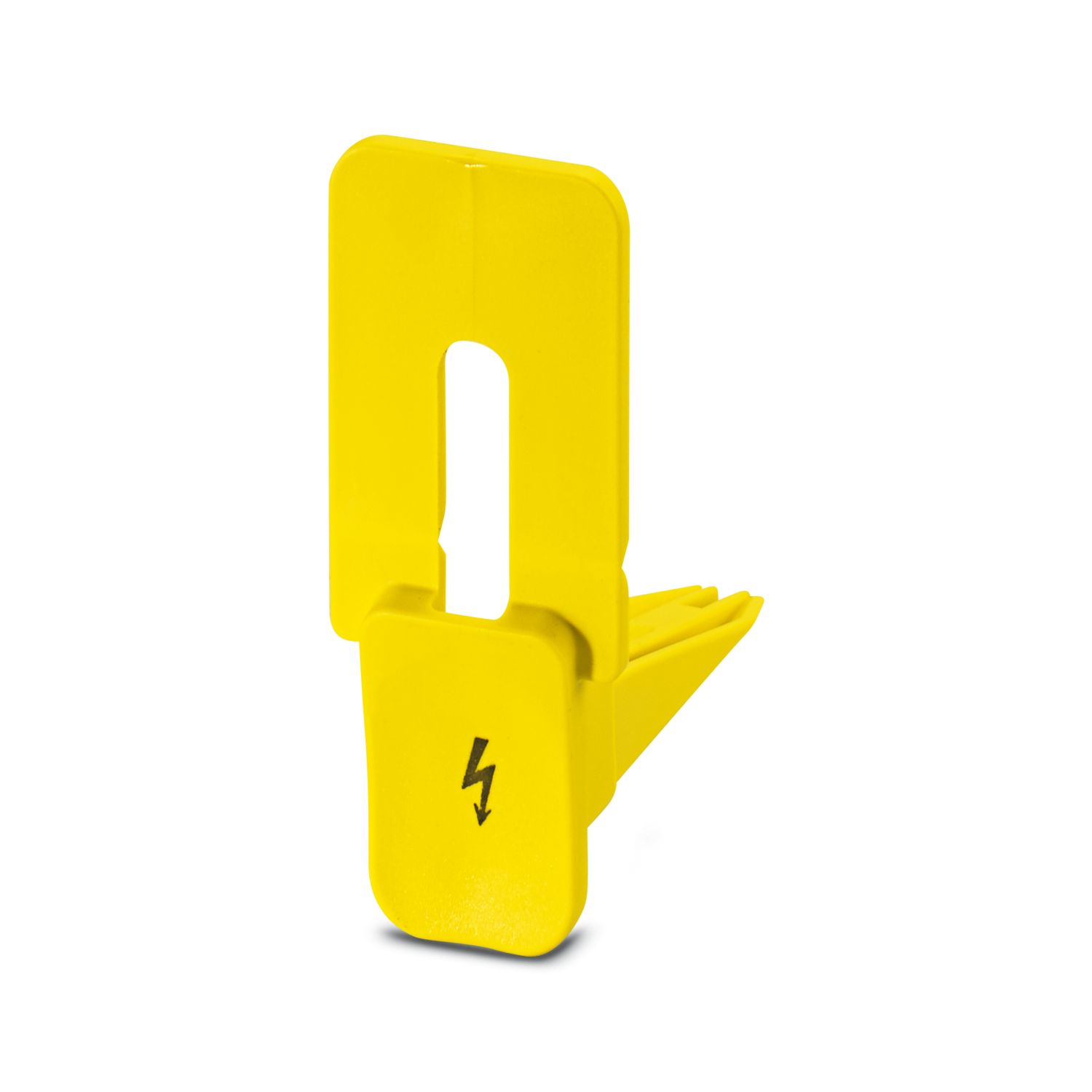

CEC PTPOWER 95/185 - Osłona 1056087
