MT 1,5-QUATTRO - Złącza mikro

3001679

Złącza mikro, napięcie znamionowe: 400 V, prąd znamionowy: 17,5 A, rodzaj przyłącza: Przyłącze śrubowe, Przekrój znamionowy: 1,5 mm², przekrój: 0,14 mm² - 1,5 mm², rodzaj montażu: NS 15, kolor: szary

Szczegóły produktu

Informacje ogólne
Wskazówka	Maksymalny prąd obciążenia nie może przekraczać prądu całkowitego wszystkich podłączonych przewodów.

Typ produktu	Minizłącze

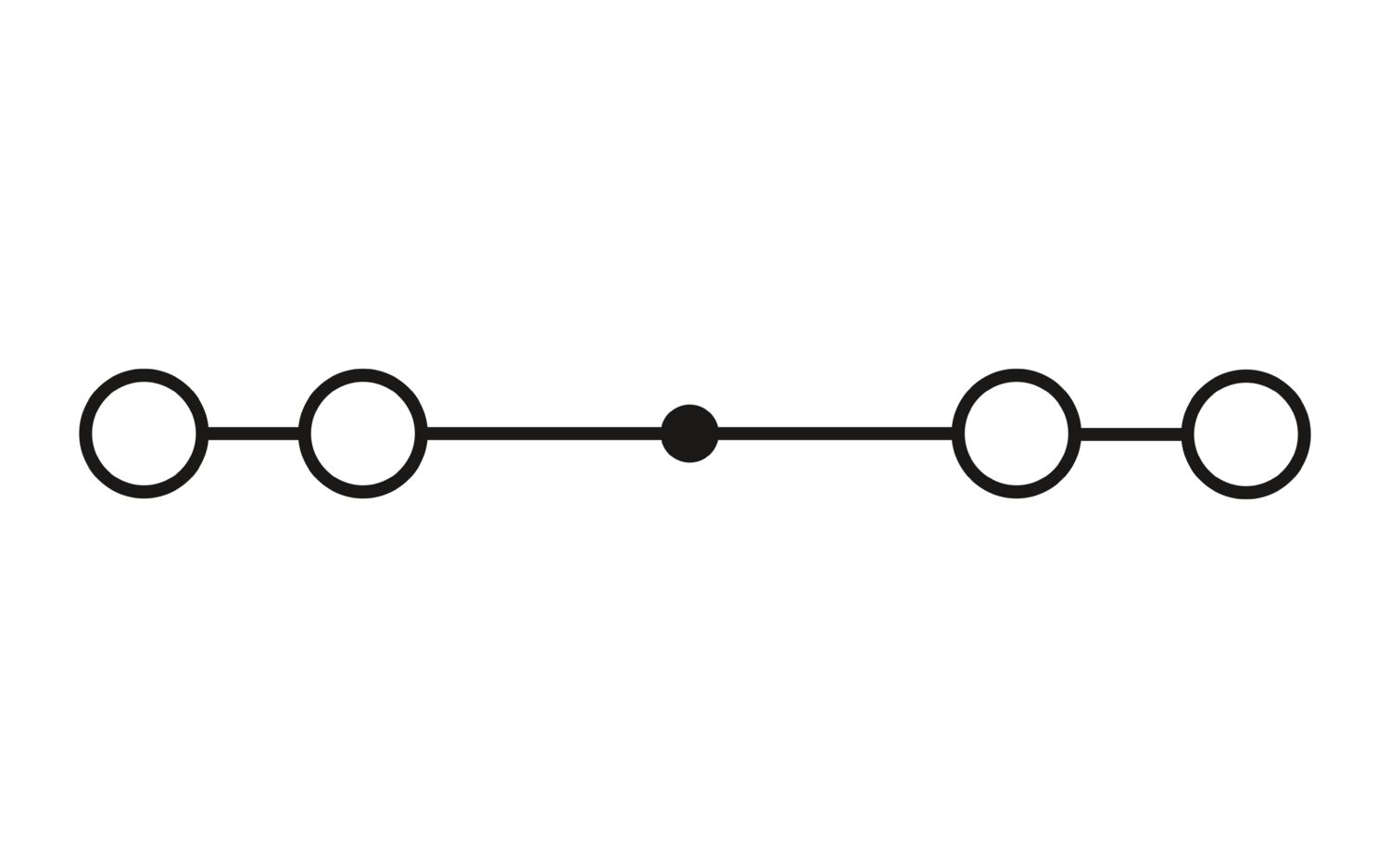

Ilość przyłączy	4
Liczba rzędów	2
Potencjały	1
Właściwości izolacji
Kategoria przepięciowa	III
Stopień zabrudzenia	3

Znamionowe napięcie udarowe	4 kV
Maksymalna utrata mocy w warunkach znamionowych	0,56 W

Liczba przyłączy na poziom	4
Przekrój znamionowy	1,5 mm²
Gwint śruby	M2
Moment dokręcania	0,22 ... 0,25 Nm
Długość odizolowania	6 mm
sonda wzorcowa	A1
Przyłącze według normy	IEC 60947-7-1
Przekrój przewodu sztywnego	0,14 mm² ... 1,5 mm²
przekrój przewodu AWG	26 ... 16 (przeliczone według IEC)
Przekrój przewodu, linka	0,14 mm² ... 1,5 mm²
Przekrój przewodu linki [AWG]	26 ... 16 (przeliczone według IEC)
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego)	0,25 mm² ... 0,75 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego)	0,25 mm² ... 0,75 mm²
2 przewody o takim samym przekroju, sztywne	0,14 mm² ... 0,5 mm²
2 przewody o takim samym przekroju, giętkie	0,14 mm² ... 0,5 mm²
2 przewody typu linka o takim samym przekroju z tulejką z tworzywa sztucznego	0,25 mm² ... 0,34 mm²
Prąd znamionowy	17,5 A
Maksymalny prąd obciążenia	17,5 A
Napięcie znamionowe	400 V
Przekrój znamionowy	1,5 mm²

Szerokość	4,2 mm
Szer. pokrywy	1 mm
Wysokość	33,5 mm
Głębokość na NS 15	30 mm

Kolor	szary (RAL 7042)
Klasa palności wg UL 94	V0
Grupa materiału izolacyjnego	I
Materiał izolacyjny	PA
Statyczne zastosowanie materiału izolacyjnego w zimnie	-60 °C
Względny wskaźnik temperatury izolacji (Elec., UL 746 B)	130 °C
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R22	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R23	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R24	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R26	HL 1 - HL 3
Palność powierzchni NFPA 130 (ASTM E 162)	wynik pozytywny
Gęstość optyczna gazów spalinowych NFPA 130 (ASTM E 662)	wynik pozytywny
Toksyczność gazów spalinowych NFPA 130 (SMP 800C)	wynik pozytywny

Badanie napięciem udarowym
Napięcie probiercze wartość zadania	4,8 kV
Wynik	Badanie zakończone wynikiem pozytywnym
Badanie nagrzewania
Wymagane sprawdzanie przyrostów temperatury	Wzrost temp. ≤ 45 K
Wynik	Badanie zakończone wynikiem pozytywnym
Badanie prądem krótkotrwałym wytrzymywanym 1,5 mm²	0,18 kA
Wynik	Badanie zakończone wynikiem pozytywnym
Wytrzymałość elektryczna o częstotliwości roboczej
Napięcie probiercze wartość zadania	1,89 kV
Wynik	Badanie zakończone wynikiem pozytywnym

Dane mechaniczne
Otw. ściana bocz.	tak

Mocowanie na nośniku
Szyna DIN/Befestigungsauflage	NS 15
Wynik	Badanie zakończone wynikiem pozytywnym

Próba płomieniem igłowym
Czas działania	30 s
Wynik	Badanie zakończone wynikiem pozytywnym
Wibracje przypadkowe szerokopasmowe
Specyfikacja pomiarowa	DIN EN 50155 (VDE 0115-200):2018-05
Zakres	Badanie trwałości kategoria 2, na wózku
Częstotliwość	f₁ = 5 Hz do f₂ = 250 Hz
Poziom ASD	6,12 (m/s²)²/Hz
Przyspieszenie	3,12g
Czas pomiaru na oś	5 h
Kierunki pomiaru	Oś X, Y i Z
Wynik	Badanie zakończone wynikiem pozytywnym
Udary
Rodzaj udaru	Półsinusioda
Przyspieszenie	5g
Czas trwania udaru	30 ms
Liczba udarów w każdym kierunku	3
Kierunki pomiaru	Oś X, Y i Z (dod. i uj.)
Wynik	Badanie zakończone wynikiem pozytywnym
Warunki otoczenia
Temperatura otoczenia (praca)	-60 °C ... 110 °C (Zakres temperatur roboczych, w tym nagrzewanie własne, maks. krótkotrwała temperatura robocza - patrz RTI Elec.)
Temperatura otoczenia (składowanie/transport)	-25 °C ... 60 °C (krótkotrwale, nie powyżej 24 h, -60 °C do +70°C)
Temperatura otoczenia (montaż)	-5 °C ... 70 °C
Temperatura otoczenia (aktywacja)	-5 °C ... 70 °C
Dopuszczalna wilgotność powietrza (praca)	20 % ... 90 %
Dopuszczalna wilgotność powietrza (składowanie/transport)	30 % ... 70 %

Przyłącze według normy	IEC 60947-7-1

Sposób montażu	NS 15

Dane handlowe

Numer artykułu	3001679
Jednostka opakowania	50 Szt.
Minimalne zamówienie	50 Szt.
Klucz sprzedaży	BE1261
Klucz produktu	BE1261
Strona katalogu	Strona 554 (C-1-2019)
GTIN	4017918104375
Waga jednej sztuki (z opakowaniem)	4,39 g
Waga jednej sztuki (bez opakowania)	4,36 g
Numer taryfy celnej	85369010
Kraj pochodzenia	TR

Klasyfikacje

Dopuszczenia

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG	Przekrój mm²
	300 V	15 A	28 - 14

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG
Usegroup B
	300 V	15 A	30 - 14
Usegroup F
	400 V	15 A	30 - 14
Usegroup D
	300 V	10 A	30 - 14

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG	Przekrój mm²
	400 V			- 1,5

Environmental product compliance

Produkty kompatybilne

Akcesoria

Korzyści

Przekrój znamionowy 1,5 mm²

Szerokość tylko 4,2 mm

Oszczędność miejsca dzięki zwartej konstrukcji i możliwość montażu na szynie nośnej 15 mm

Przejrzystość dzięki opisaniu wszystkich złączy

Zatrzaskowa stopa do szyn montażowych NS 15

Łatwe rozdzielanie potencjałów dzięki standardowym mostkom przykręcanym pośrodku złączki

ECLASS-11.0	27141120
ECLASS-13.0	27250102

EU RoHS
Spełnia wymagania dyrektywy RoHS	Tak (Brak zwolnień/wyłączeń)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Brak substancji niebezpiecznych powyżej wartości granicznych
EU REACH SVHC
Informacja o substancji z listy kandydackiej REACH (nr CAS)	Brak substancji o stężeniu masowym powyżej 0,1%
