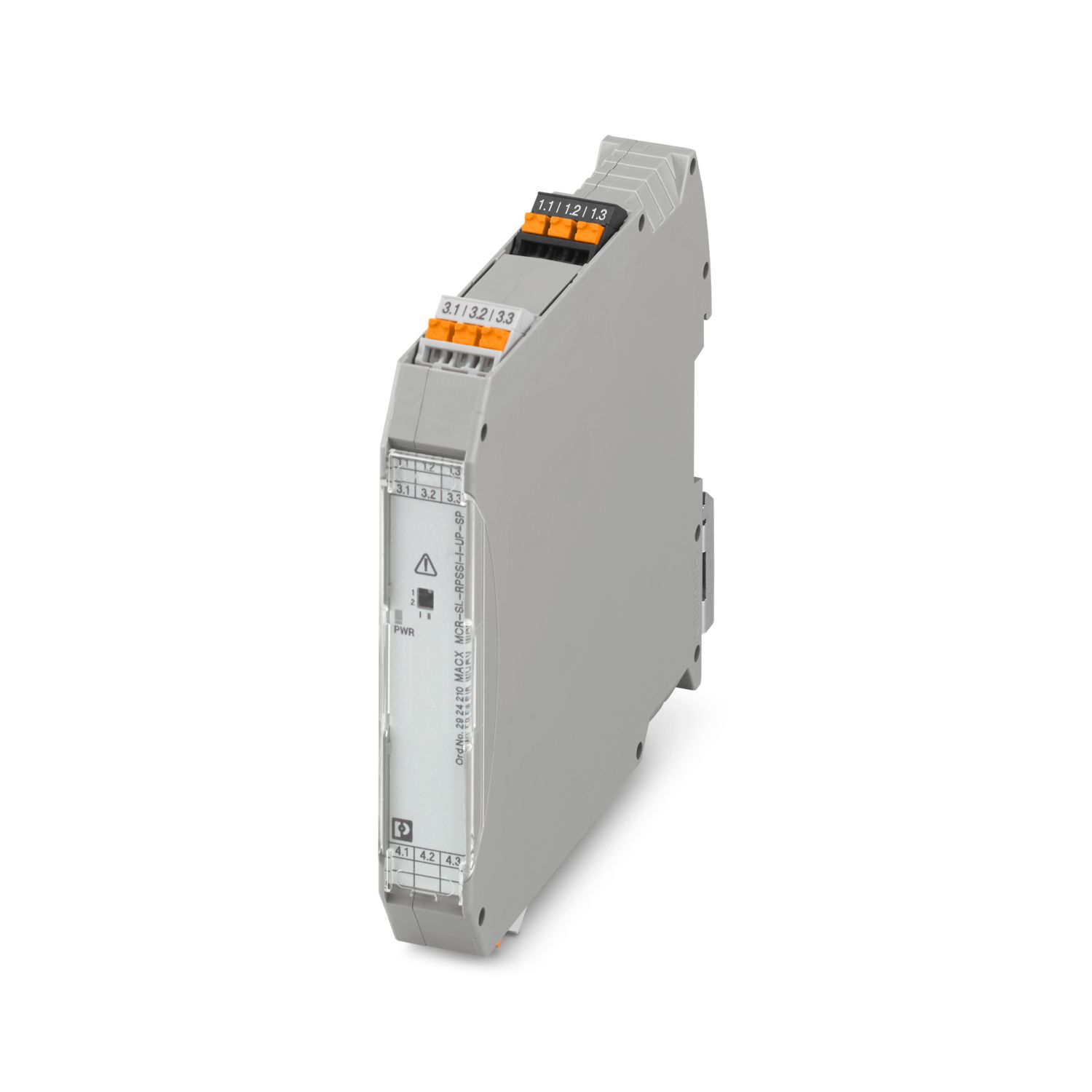

MACX MCR-SL-RPSSI-I-UP-SP
-
Separator zasilania
2924210
Separator zasilania do zasilania przetworników 2- i 4-przewodowych zgodnych z protokołem HART z zasilaczem szerokozakresowym, SIL 2 (1oo1) / SIL 3 (1oo2), przyłącze Push-in
Dostępne bezpłatnie do pobrania.
Do pobrania
Szczegóły produktu
| Typ produktu | Separator zasilania |
| Rodzina produktów | MACX Analog |
| Zastosowanie | Analog IN (wejście analogowe) |
| liczba kanałów | 1 |
| Wykonanie | Wzmacniacze separacyjne z zabezpieczeniem funkcjonalnym SIL |
| Konfiguracja | Przełącznik DIP |
| Galwaniczna separacja | Izolacja 3-drożna |
| Separacja galwaniczna między wejściem i wyjściem | tak |
| Charakterystyka transmisji sygnałów | In = Out |
| odpowiedź na wymuszenie skokowe (10-90%) | < 600 µs (przy skoku 4 mA ... 20 mA) |
| Maks. współczynnik temperaturowy | < 0,01 %/K |
| maksymalny błąd przenoszenia | < 0,1 % (wartości granicznej) |
| Typowy błąd transmisji | < 0,05 % (wartości granicznej) |
| Separacja galwaniczna | |
| Napięcie probiercze | 2,5 kV AC (50 Hz, 60 s) |
| Kategoria przepięciowa | II |
| Stopień zanieczyszczenia | 2 |
| Separacja galwaniczna Wejście/wyjście/zasilanie IEC/EN 61010-1 | |
| Normy/przepisy | IEC/EN 61010-1 |
| Znamionowe napięcie izolacji | 300 Veff |
| Izolacja | Bezpieczna separacja |
| Zasilanie | |
| Oznaczenie | Praca w trybie zasilania z wzmacniaczem separacyjnym |
| Zakres napięcia zasilania | 24 V AC/DC ... 230 V AC/DC -20 % ... +10 % (50/60 Hz) |
| Zakres napięcia zasilania | 19,2 V AC/DC ... 253 V AC/DC (50/60 Hz) |
| Pobór prądu maksymalny | < 75 mA (24 V DC / 20 mA) |
| Straty mocy | < 1,6 W (24 V DC / 20 mA) |
| Pobór mocy | < 1,9 W |
| Zasilanie | |
| Oznaczenie | Tryb pracy wzmacniacza separacyjnego |
| Zakres napięcia zasilania | 24 V AC/DC ... 230 V AC/DC -20 % ... +10 % (50/60 Hz) |
| Zakres napięcia zasilania | 19,2 V AC/DC ... 253 V AC/DC (50/60 Hz) |
| Pobór prądu maksymalny | < 45 mA (24 V DC / 20 mA) |
| Straty mocy | < 1,1 W (24 V DC / 20 mA) |
| Pobór mocy | < 1,1 W |
| Sygnał: Tryb pracy wzmacniacza separacyjnego zasilania | |
| Opis wejścia | aktywne wejście prądowe |
| Liczba wejść | 1 |
| Sygnał wejściowy prąd | 4 mA ... 20 mA |
| Napięcie zasilania przetwornika | > 16 V (20 mA) |
| > 15,3 V (22,5 mA) | |
| Sygnał: Tryb pracy wzmacniacza separacyjnego | |
| Opis wejścia | pasywne wejście prądowe |
| Sygnał wejściowy prąd | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| spadek napięcia | < 3,5 V (podczas pracy jako separator sygnałów wejściowych) |
| Sygnał: Tryb pracy wzmacniacza separacyjnego zasilania | |
| Opis wyjścia | Wejście prądowe (aktywne i pasywne) |
| Liczba wyjść | 1 |
| Sygnał wyjściowy napięcie | 1 V ... 5 V (opór wewnętrzny, 250 Ω, 0,1%) |
| skonfigurowane za pomocą łącznika DIP | |
| Sygnał wyjściowy prąd | 4 mA ... 20 mA (aktywny) |
| 4 mA ... 20 mA (bierne, zew. napięcie źródła 14 V ... 26 V) | |
| obciążenie/moc wyjścia prądowego | < 600 Ω (20 mA) |
| < 525 Ω (22,5 mA) | |
| Pulsacja wyjścia | < 20 mVeff |
| Charakteryst. wyj. w razie awarii | 0 mA (Przerwanie przewodu na wejściu) |
| ≥ 22,5 mA (Zwarcie przewodów na wejściu) | |
| Sygnał: Tryb pracy wzmacniacza separacyjnego | |
| Opis wyjścia | Wejście prądowe (aktywne i pasywne) |
| Sygnał wyjściowy napięcie | 0 V ... 5 V (opór wewnętrzny, 250 Ω, 0,1%) |
| 1 V ... 5 V (opór wewnętrzny, 250 Ω, 0,1%) | |
| Sygnał wyjściowy prąd | 0 mA ... 20 mA (aktywny) |
| 4 mA ... 20 mA (aktywny) | |
| 0 mA ... 20 mA (bierne, zew. napięcie źródła 14 V ... 26 V) | |
| 4 mA ... 20 mA (bierne, zew. napięcie źródła 14 V ... 26 V) | |
| obciążenie/moc wyjścia prądowego | < 600 Ω (20 mA) |
| < 525 Ω (22,5 mA) | |
| Pulsacja wyjścia | < 20 mVeff |
| Charakteryst. wyj. w razie awarii | 0 mA (Przerwanie przewodu na wejściu) |
| 0 mA (Zwarcie przewodów na wejściu) | |
| Rodzaj przyłącza | zaciski Push-in |
| Długość odizolowania | 10 mm |
| Przekrój przewodu sztywnego | 0,2 mm² ... 2,5 mm² |
| Przekrój przewodu giętkiego | 0,2 mm² ... 2,5 mm² |
| Przekrój przewodu elastycznego (2 przewody o takim samym przekroju) | 0,25 mm² ... 0,34 mm² (Tulejka TWIN bez tulejki z tworzywa sztucznego) |
| 0,5 mm² ... 1,5 mm² (Tulejka TWIN z tulejką z tworzywa sztucznego) | |
| Przekrój przewodu AWG | 24 ... 14 |
| 24 ... 22 (Tulejka TWIN bez tulejki z tworzywa sztucznego) | |
| 20 ... 16 (Tulejka TWIN z tulejką z tworzywa sztucznego) |
| Instalacja Ex (EPL) | Gc |
| Div. 2 |
| Komunikacja danych (bypass) | |
| Funkcja HART | tak |
| Obsługiwane protokóły | Zgodność z protokołem HART |
| Wskaźnik stanu | Dioda LED zielona (napięcie zasilania) |
| Rysunek wymiarowy |
|
| Szerokość | 17,5 mm |
| Wysokość | 107,9 mm |
| Głębokość | 113,7 mm |
| Głębokość NS 35/7,5 | 114,5 mm (montaż na szynie DIN NS 35/7,5 wg EN 60715) |
| Kolor | szary (RAL 7042) |
| Klasa palności wg UL 94 | V0 (Obudowa) |
| Materiał obudowy | PA 6.6-FR |
| Warunki otoczenia | |
| Stopień ochrony | IP20 (Bez oceny UL) |
| Temperatura otoczenia (praca) | -40 °C ... 60 °C (dowolna pozycja wbudowania) |
| -40 °C ... 70 °C (Obniżenie parametrów znamionowych) | |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 80 °C |
| Dopuszczalna wilgotność powietrza (praca) | 10 % ... 95 % (bez kondensacji) |
| Zakres wysokości zastosowania (≤ 2000 m) | |
| Wysokość | ≤ 2000 m (Dane techniczne odnoszą się do wysokości ≤2000 m n.p.m. Dla stosowania na wysokości >2000 m n.p.m. patrz karta katalogowa.) |
| Temperatura otoczenia (praca) | -40 °C ... 60 °C |
| -40 °C ... 70 °C (Obniżenie parametrów znamionowych) | |
| Znamionowe napięcie izolacji | 375 VPP (Zasilanie, wejście / wyjście) |
| Zakres wysokości zastosowania (≤ 3000 m) | |
| Zakres wysokości | > 2000 m ... 3000 m |
| Temperatura otoczenia (praca) | -40 °C ... 54 °C |
| -40 °C ... 63 °C (Obniżenie parametrów znamionowych) | |
| Znamionowe napięcie izolacji | 190 V AC (Zasilanie, wejście / wyjście) |
| 110 V DC (Zasilanie, wejście / wyjście) | |
| Zakres wysokości zastosowania (≤ 4000 m) | |
| Zakres wysokości | > 3000 m ... 4000 m |
| Temperatura otoczenia (praca) | -40 °C ... 48 °C |
| -40 °C ... 56 °C (Obniżenie parametrów znamionowych) | |
| Znamionowe napięcie izolacji | 60 V AC/DC (Zasilanie, wejście / wyjście) |
| Zakres wysokości zastosowania (≤ 5000 m) | |
| Zakres wysokości | > 4000 m ... 5000 m |
| Temperatura otoczenia (praca) | -40 °C ... 42 °C |
| -40 °C ... 49 °C (Obniżenie parametrów znamionowych) | |
| Znamionowe napięcie izolacji | 60 V AC/DC (Zasilanie, wejście / wyjście) |
| CE | |
| Certyfikat | Zgodność z CE |
| Informacja | dodatkowo EN 61326-1 |
| ATEX | |
| Oznaczanie | II 3 G Ex ec IIC T4 Gc X |
| Certyfikat | PxCIF08ATEX2865968X |
| UKCA Ex (UKEX) | |
| Oznaczanie | II 3 G Ex nA IIC T4 Gc |
| Certyfikat | PxCIF21UKEX2865968X |
| IECEx | |
| Oznaczanie | Ex ec IIC T4 Gc |
| Certyfikat | IECEx BVS 08.0035X |
| UL, USA / Kanada | |
| Oznaczanie | UL 508 Listed |
| UL 61010 Listed | |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Zone 2, Group IIC T4 | |
| Safety Integrity Level (SIL / SILCL, IEC 61508) | |
| Oznaczanie | 2 |
| Certyfikat | ZP/C031/20 |
| Systematic Capability (SC / SILCL) | |
| Oznaczanie | 3 |
| Kompatybilność elektromagnetyczna | Zgodność z dyrektywą EMC |
| Odporność na zakłócenia | EN 61000-6-2 |
| Emisja zakłóceń | |
| Normy/przepisy | EN 61000-6-4 |
| Galwaniczna separacja | Izolacja 3-drożna |
| Sposób montażu | Montaż na szynie DIN |
Korzyści
Przyłączany poprzez łącznik DIP 250 Ω-opornik do zwiększenia impedancji HART w systemach niskoomowych
Do SIL 2 wg EN 61508
Instalacja w strefie 2, dopuszczalne zabezpieczenia przed zapłonem "n" (EN 60079-15)
Szerokozakresowe zasilanie 19,2 ... 253 V AC/DC
3-drożna separacja galwaniczna
Wtykowe zaciski śrubowe i sprężynowe (technologia Push-in), ze zintegrowanymi gniazdami do komunikatorów HART
Wejście: 0/4 mA ... 20 mA (zasilające lub niezasilające)
Dwukierunkowa transmisja cyfrowych sygnałów komunikacyjnych HART
Wyjście 0/4 ... 20 mA (aktywne lub bierne), 0/1...5 V, przełączane łącznikiem DIP
