W zestawie z podstawką PT-IQ nie ma łącznika T-BUS na szynę nośną (PT-IQ-17,5-TBUS-5-2.0). Potrzebne łączniki T-BUS na szynę nośną trzeba zamówić osobno.
PT-IQ-3-BE-UT
-
Podstawka ogranicznika przepięć
2910419
Podstawka do wtyku ochronnego PLUGTRAB PT-IQ (3-HF, 2X1,1X2)
Szczegóły produktu
| Typ produktu | Element bazowy |
| Rodzina produktów | PLUGTRAB IQ |
| Konstrukcja | Podstawka, montaż na szynie DIN |
| Liczba biegunów | 3 |
| Komunikat: Uszkodzona ochrona przepięciowa | brak |
| Właściwości izolacji | |
| Kategoria przepięciowa | III |
| Stopień zanieczyszczenia | 2 |
| Napięcie znamionowe UN | 48 V DC |
| Rodzaj przyłącza | Przyłącze śrubowe |
| Gwint śruby | M3 |
| Moment dokręcania | 0,5 Nm |
| Przekrój przewodu giętkiego | 0,2 mm² ... 2,5 mm² |
| Przekrój przewodu sztywnego | 0,2 mm² ... 4 mm² |
| Przekrój przewodu AWG | 24 ... 12 |

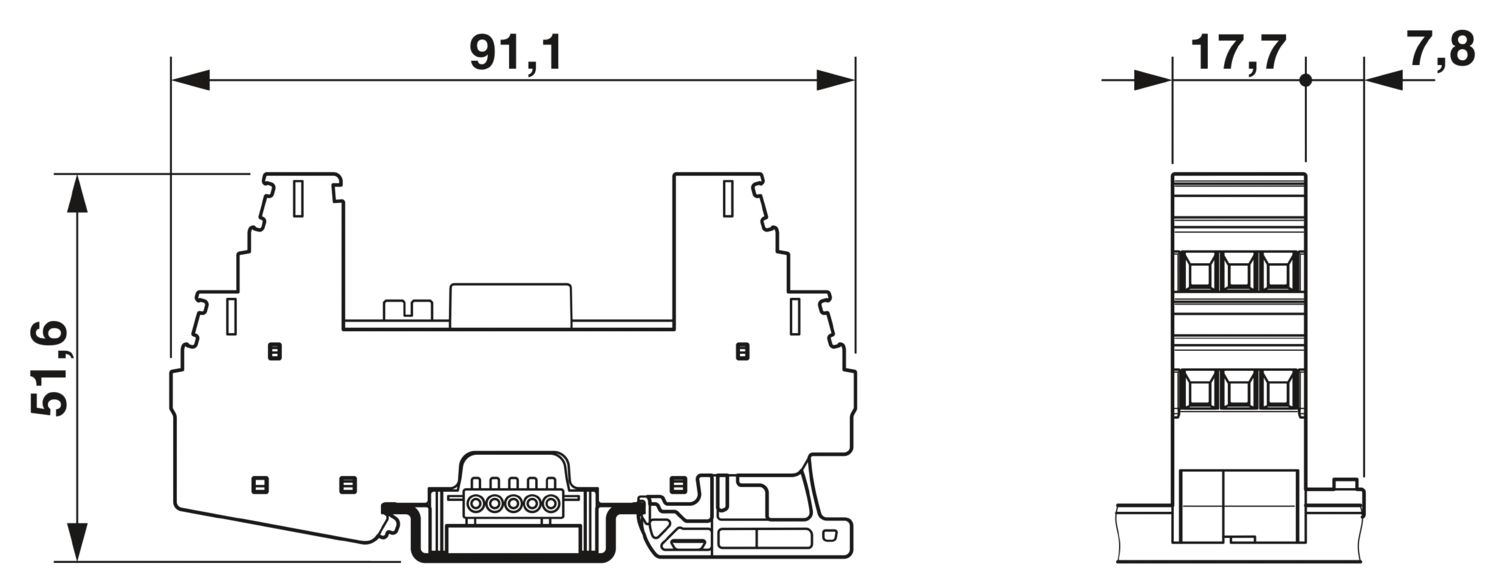

| Rysunek wymiarowy |
|
| Szerokość | 17,7 mm |
| Wysokość | 91,1 mm |
| Głębokość | 51,6 mm (ze szyna DIN 7,5 mm) |
| Szerokość | 1 TE |
| Kolor | czarny (RAL 9005) |
| Klasa palności wg UL 94 | V-0 |
| Materiał obudowy | PA 6.6 |
| Dane mechaniczne | |
| Otw. ściana bocz. | nie |
| Najwyższe napięcie trwałe UC | 53 V DC |
| 37 V AC | |
| Prąd znamionowy | 300 mA (53 V DC) |
| 1 A (40 °C, 30 V DC) | |
| Rezystancja na tor | 1,2 Ω ±5 % |
| potrzebny maks poprzedzający bezpiecznik | 1 A (FF, ≤ 30 V DC) |
| 315 mA (FF, 53 V DC) |
| Warunki otoczenia | |
| Stopień ochrony | IP20 |
| Temperatura otoczenia (praca) | -40 °C ... 70 °C |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 85 °C |
| Wysokość | ≤ 4000 m (amsl) |
| Normy/przepisy | IEC 61643-21 |
| Wskazówka | 2000 + A1:2008, zmodyfikowana |
| Normy/przepisy | EN 61643-21 |
| Wskazówka | 2001 + A1:2009 |
| Normy/przepisy | EN 61000-6-3 |
| Wskazówka | 2007 + A1:2011 |
| Normy/przepisy | EN 61000-6-2 |
| Wskazówka | 2005 |
| Sposób montażu | Szyna DIN: 35 mm |
