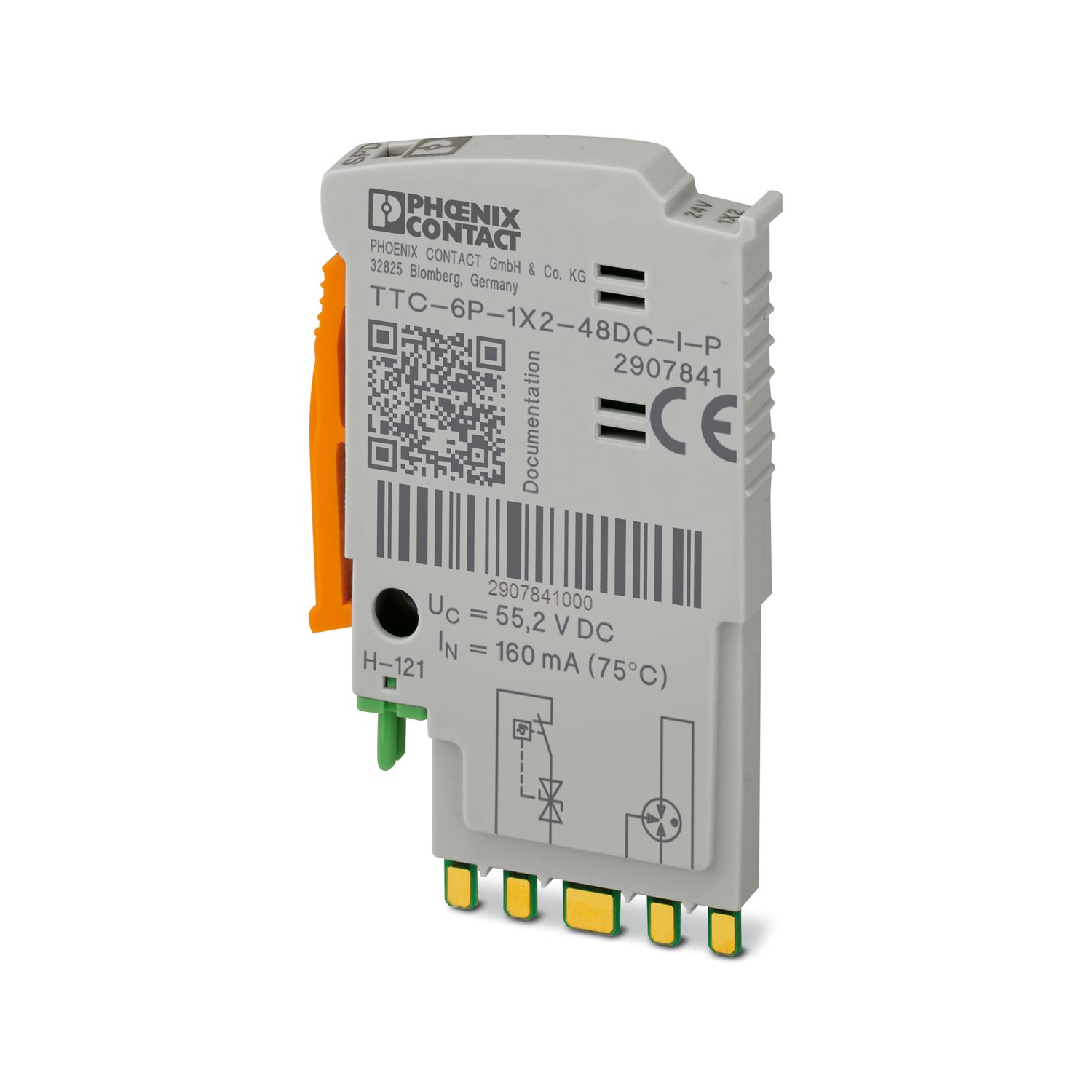

TTC-6P-1X2-48DC-UT-I
-
Ogranicznik przepięć
2908194
Ochrona przed przepięciami, składająca się z wtyku ochronnego i elementu bazowego, z wbudowanym wskaźnikiem statusu do 2-żyłowego obwodu sygnałowego bez bezpośredniego uziemienia. Możliwość stosowania w obwodach związanych z bezpieczeństwem do SIL 3.
Szczegóły produktu
| Typ produktu | Ochrona przed przepięciami dla urządzeń AKP |
| Rodzina produktów | TERMITRAB complete |
| Klasa testu IEC | C1 |
| C2 | |
| C3 | |
| D1 | |
| Konstrukcja | Moduł wtykowy do montażu na szynie montażowej, dwuczęściowy |
| pary żył na moduł | 1 |
| Właściwości izolacji | |
| Kategoria przepięciowa | III |
| Stopień zanieczyszczenia | 2 |
| Napięcie znamionowe UN | 48 V DC |
| Rodzaj przyłącza | Przyłącze śrubowe |
| Gwint śruby | M3 |
| Moment dokręcania | 0,5 Nm ... 0,6 Nm |
| Przekrój przewodu giętkiego | 0,2 mm² ... 2,5 mm² |
| Przekrój przewodu sztywnego | 0,2 mm² ... 4 mm² |
| Przekrój przewodu AWG | 24 ... 12 |
| Rysunek wymiarowy |
|
| Szerokość | 6,2 mm +0,1 mm |
| Wysokość | 105,8 mm |
| Głębokość | 100 mm (ze szyna DIN 7,5 mm) |
| Kolor (Element bazowy) | szary (RAL 7042) |
| Kolor (Wtyk) | jasnoszary (RAL 7035) |
| Klasa palności wg UL 94 | V-0 |
| Materiał izolacyjny | PBT |
| Materiał obudowy | PBT |
| Dane mechaniczne | |
| Otw. ściana bocz. | nie |
| Kierunek działania | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Najwyższe napięcie trwałe UC | 55,2 V DC |
| 30 V AC | |

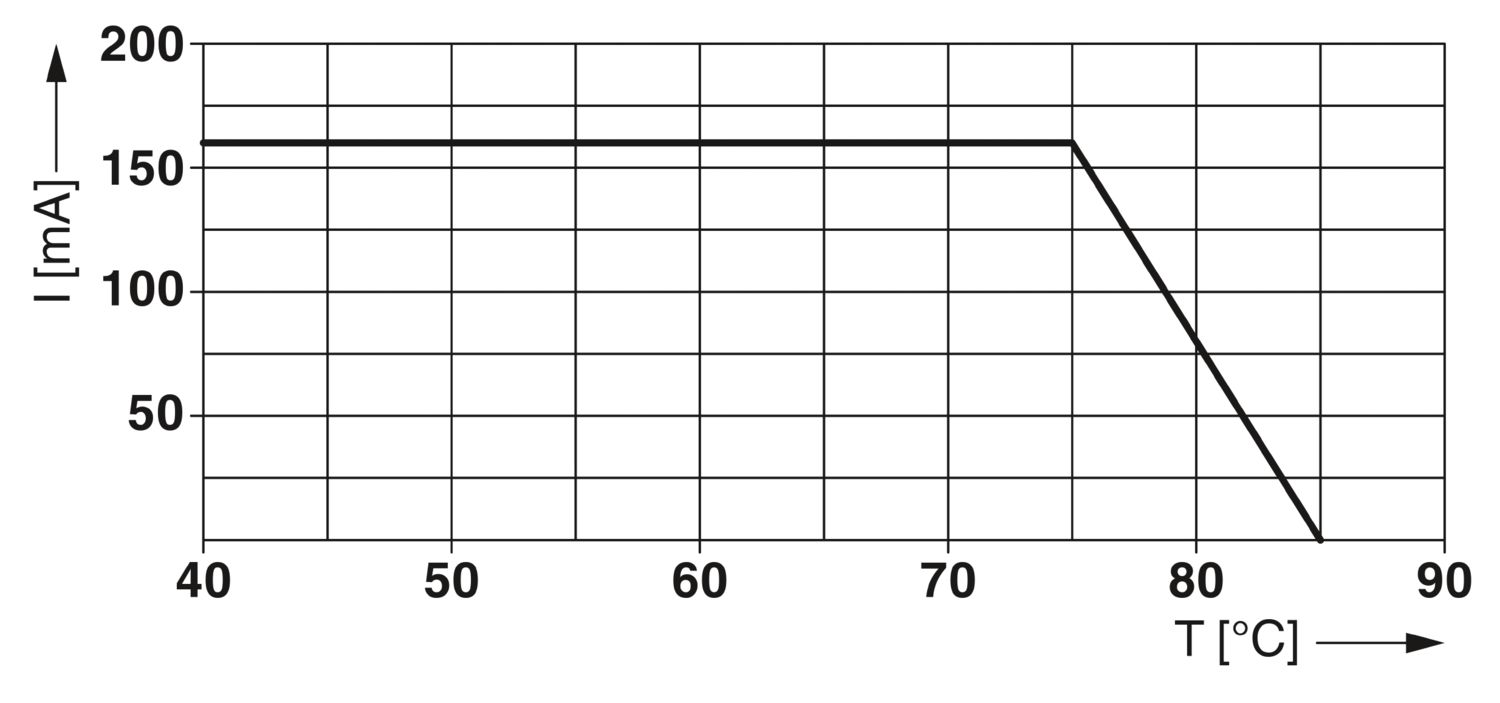

| Prąd znamionowy | 160 mA DC (75 °C) |
| 600 mA AC (56 °C) | |
| Prąd roboczy IC przy UC | ≤ 5 µA |
| Prąd przewodu ochr. IPE | ≤ 1 µA |
| Znamionowy prąd odprowadzany In (8/20) µs (żyła-żyła) | 5 kA |
| Znamionowy prąd odprowadzany In (8/20) µs (żyła-ziemia) | 5 kA |
| Impulsowy prąd udarowy upływu Iimp (10/350) µs (żyła–żyła) | 0,5 kA |
| Impulsowy prąd udarowy upływu Iimp (10/350) µs (żyła–ziemia) | 0,5 kA |
| Sumaryczny prąd odprowadzany ITotal (8/20) µs | 10 kA |
| Poziom ochrony Up (żyła-żyła) | ≤ 180 V (C1 - 1 kV / 500 A) |
| ≤ 400 V (C2 - 10 kV / 5 kA) | |
| ≤ 85 V (C3 - 25 A) | |
| ≤ 90 V (C3 - 100 A) | |
| Poziom ochrony Up (żyła-uziemienie) | ≤ 750 V (C1 - 1 kV / 500 A) |
| ≤ 750 V (C2 - 10 kV / 5 kA) | |
| ≤ 700 V (C3 - 25 A) | |
| ≤ 750 V (C3 - 100 A) | |
| Poziom ochrony Up statyczny (żyła-żyła) | ≤ 45 V (C1 - 1 kV / 500 A) |
| ≤ 160 V (C2 - 10 kV / 5 kA) | |
| Poziom ochrony Up statyczny (żyła-uziemienie) | ≤ 750 V (C1 - 1 kV / 500 A) |
| ≤ 750 V (C2 - 10 kV / 5 kA) | |
| Czas zadziałania tA (żyła-żyła) | ≤ 1 ns |
| czas zadziałania tA (żyła-ziemia) | ≤ 100 ns |
| Tłumienność wtrąceniowa aE, sym. | typ. 0,3 dB (≤ 470 kHz/150 Ω) |
| Częstotliwość graniczna fg (3 dB), sym. w systemie 150 Ω | typ. 1,8 MHz |
| Pojemność (faza-faza) | typ. 1,1 nF |
| Rezystancja na tor | 1,65 Ω ±20 % |
| Komunikat: Uszkodzona ochrona przepięciowa | optyczny |
| potrzebny maks poprzedzający bezpiecznik | 160 mA DC (FF) |
| 630 mA AC (FF) | |
| Odporność na prąd udarowy (żyła-żyła) | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| C3 - 50 A | |
| Odporność na prąd udarowy (żyła-ziemia) | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| C3 - 100 A | |
| D1 - 500 A | |
| Reset udarowy (żyła-żyła) | ≤ 700 ms |
| Reset udarowy (żyła-ziemia) | ≤ 1500 ms |
| Dodatkowe dane techniczne | |
| Maks. łączny prąd wyładowczy I total max (8/20) µs | 20 kA (1x) |
| Warunki otoczenia | |
| Stopień ochrony | IP20 |
| Temperatura otoczenia (praca) | -40 °C ... 85 °C |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 85 °C |
| Wysokość | ≤ 4000 m (amsl) |
| Dopuszczalna wilgotność powietrza (praca) | 5 % ... 95 % |
| Normy/przepisy | IEC 61643-21 |
| Wskazówka | 2000 + Corrigendum 2001 + A1:2008, zmodyfikowana + A2:2012 |
| EN 61643-21 | |
| Normy/przepisy | EN 61643-21 |
| Wskazówka | 2001 + A1:2009 + A2:2013 |
| Sposób montażu | Szyna montażowa: TH 35 - 7,5 mm |
Korzyści
Oszczędność miejsca i kosztów dzięki niewielkiej szerokości 6 mm
Ciągłe monitorowanie urządzeń ochronnych i mechaniczny wskaźnik statusu z opcjonalną sygnalizacją zdalną
Łatwy wybór niezależnie od wymagań w dziedzinie AKPiA dzięki kompleksowej ofercie produktów o indywidualnych właściwościach
Łatwa kontrola i dokumentowanie przy użyciu CHECKMASTER 2 dzięki wtykowym modułom ochronnym
Brak wpływu na sygnał podczas czynności serwisowych dzięki neutralnej impedancji podczas podłączania i odłączania wtyków ochronnych
