EV-RCM-C2-AC30-DC6 - Monitoring prądów różnicowych - 1622451

Właściwości produktu

Typ produktu	Moduł nadzoru prądu resztkowego
Rodzina produktów	CHARX control basic
Zastosowanie	Moduł prądu różnicowego (RCM) do sterowników ładowania AC do zastosowań prywatnych (EU/CN)
Wykonanie	2-kanałowe
elementy obsługi	Przycisk testu/resetu, 2 diody stanu
Standard ładowania	Typ 2
Tryb ładowania	Tryb 3

Właściwości systemu

Sterowniki ładowania
Liczba punktów ładowania	1

Parametry elektryczne

Rodzaj prądu ładowania	AC 3-fazowy
Zużycie własne	< 1 W
Pobór mocy	< 5 VA
Funkcja Reload	3 próby włączenia co 15 min.
Przekładnik prądowy
Rodzaj przyłącza	Złącze
Zasilanie	poprzez moduł RCM
Średnica szpuli pomiarowej	15 mm
Zakres pomiarowy: Prąd różnicowy
Częstotliwość pomiarowa f_n:	≤ 2000 Hz
znamionowy prąd różnicowy	± 300 mA (Pik)
Zakres pomiarowy	50 A (45 Hz ... 50 Hz)
Prąd różnicowy I_Δn	30 mA
Prąd różnicowy I_Δn		6 mA
prąd pomiarowy I_n	32 A
Czas wyzwolenia dla I_Δn	< 180 ms
Czas zadziałania 2 x I_Δn	< 70 ms
Czas wyzwolenia dla 5xl_Δn	< 20 ms
Czas wyzwolenia przy I_N	< 500 ms
Zasilanie
Zakres napięcia zasilania	100 V AC ... 240 V AC (Zakres napięcia znamionowego)
Pobór prądu maksymalny	22 mA
Znamionowy pobór mocy	< 0,5 W (Praca bez obciążenia)
Zakres częstotliwości	45 Hz ... 60 Hz

Dane wejściowe

Cyfrowe
Opis wejścia	Montaż wtykowy; strona przednia

Dane wyjściowe

Przełączanie
Oznaczenie wyjścia	Przekaźnik alarmowy 1 I_Δn: prądy różnicowe AC i DC
	Przekaźnik alarmowy 2 I_Δn: prądy różnicowe AC i DC
Maksymalne napięcie łączeniowe	250 V
Maksymalny prąd łączeniowy	5 A (Po 1 zestyku zwiernym)
Liczba styków jako zestyk zwierny	1
Wskazówka dotycząca styku przełącznego	prąd spoczynkowy
Cykle łączeniowe	10000

Dane przyłączeniowe

Przyłącze przewodu
Rodzaj przyłącza	Zaciski sprężynowe
Przekrój przewodu sztywnego	0,2 mm² ... 2,5 mm²
Przekrój przewodu, linka	0,2 mm² ... 2,5 mm²
Przekrój przewodu AWG	24 ... 14

Interfejsy

Inne
Liczba interfejsów	2 (Przekładnik)
Zasięg transmisji	maks. 100 m (z ekranowanym przewodem danych z żyłami skręconymi parami)
Liczba interfejsów	2 (Error/Reset)

Wymiary

Szerokość	36 mm
Wysokość	90 mm
Głębokość	70,50 mm

Warunki środowiskowe i żywotność

Warunki otoczenia
Stopień ochrony	IP20 (Złącza)
	IP30 (Elementy wewnętrzne)
Temperatura otoczenia (praca)	-25 °C ... 80 °C
Klasa Klimatyczna	wg IEC 60271/ -1 / -2/ -3

Dopuszczenia

Zgodność/dopuszczenia
Zgodność	zgodność z CE

Normy i przepisy

Normy
Normy/przepisy	IEC 61851-1

Montaż

Numer artykułu	1622451
Jednostka opakowania	1 Szt.
Minimalne zamówienie	1 Szt.
Klucz sprzedaży	XWBBGA
Klucz produktu	XWBBGA
Strona katalogu	Strona 67 (C-7-2019)
GTIN	4055626040608
Waga jednej sztuki (z opakowaniem)	476,7 g
Waga jednej sztuki (bez opakowania)	443 g
Numer taryfy celnej	85362010
Kraj pochodzenia	DE

EU RoHS
Spełnia wymagania dyrektywy RoHS	Tak
zwolnienia/wyłączenia, o ile są znane	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-10 Tabela deklaracji zgodnie z chińskimi przepisami RoHS dla danego artykułu jest dostępna w materiałach do pobrania na stronie artykułu w punkcie „Deklaracja producenta“. Dla wszystkich artykułów z EFUP-E tabela deklaracji zgodnie z chińskimi przepisami RoHS nie jest potrzebna i nie jest wystawiana.
EU REACH SVHC
Informacja o substancji z listy kandydackiej REACH (nr CAS)	Lead (nr CAS: 7439-92-1)

Automatyzacja

Łączenie

Oznaczniki, montaż i instalacja

Przełączanie, pomiar i monitorowanie

Zasilanie, ładowanie i ochrona

EV-RCM-C2-AC30-DC6 - Monitoring prądów różnicowych

1622451

Szczegóły produktu

ECLASS

ETIM

UNSPSC

Produkty kompatybilne

Automatyzacja

Łączenie

Oznaczniki, montaż i instalacja

Przełączanie, pomiar i monitorowanie

Zasilanie, ładowanie i ochrona

EV-RCM-C2-AC30-DC6 - Monitoring prądów różnicowych 1622451

Szczegóły produktu

ECLASS

ETIM

UNSPSC

Produkty kompatybilne

EM-CP-PP-ETH - AC sterowanie ładowania 2902802

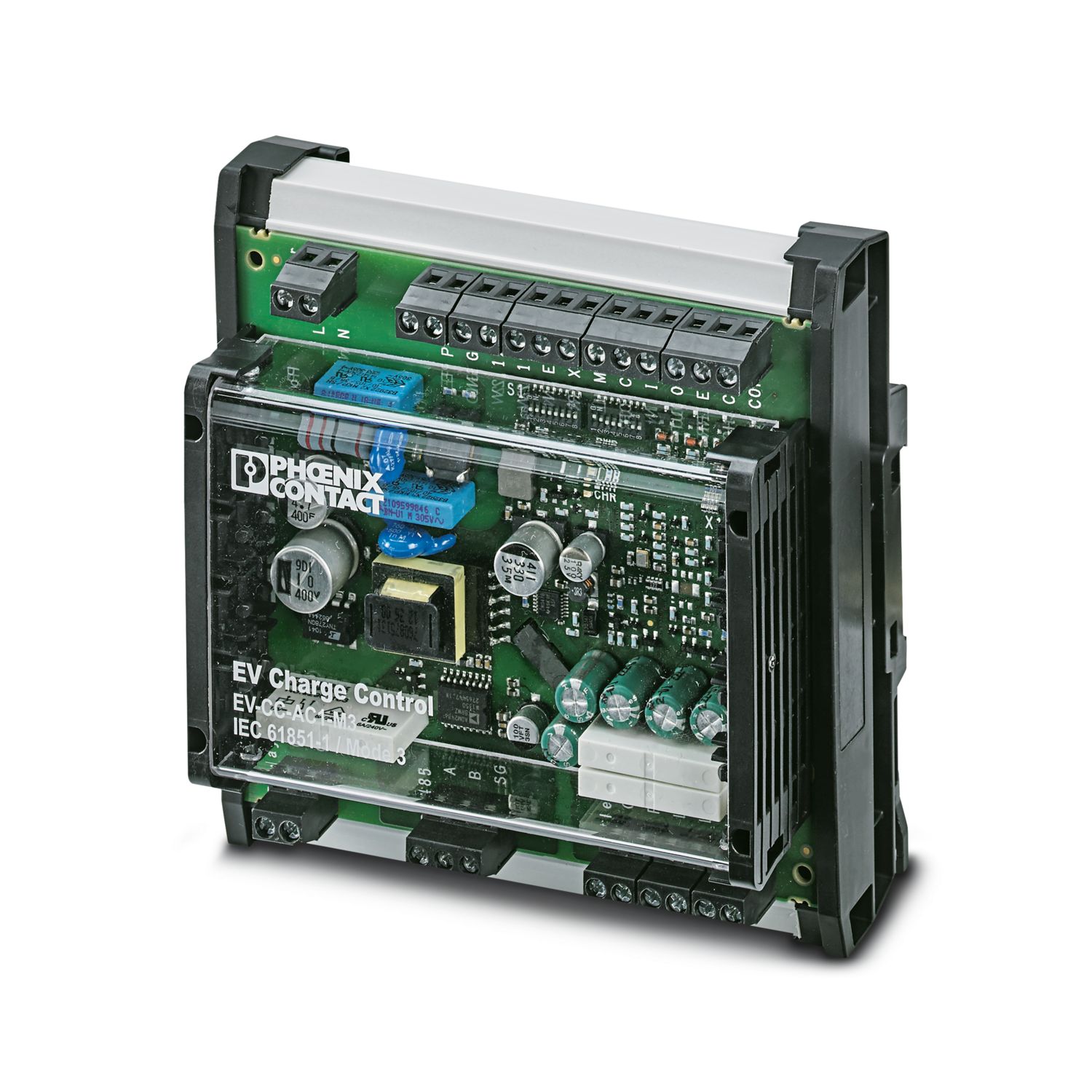

EV-CC-AC1-M3-CBC-SER-HS - AC sterowanie ładowania 1622452
