NBC-M12FRY/1,0-94H - Kabel hybrydowy

1146369

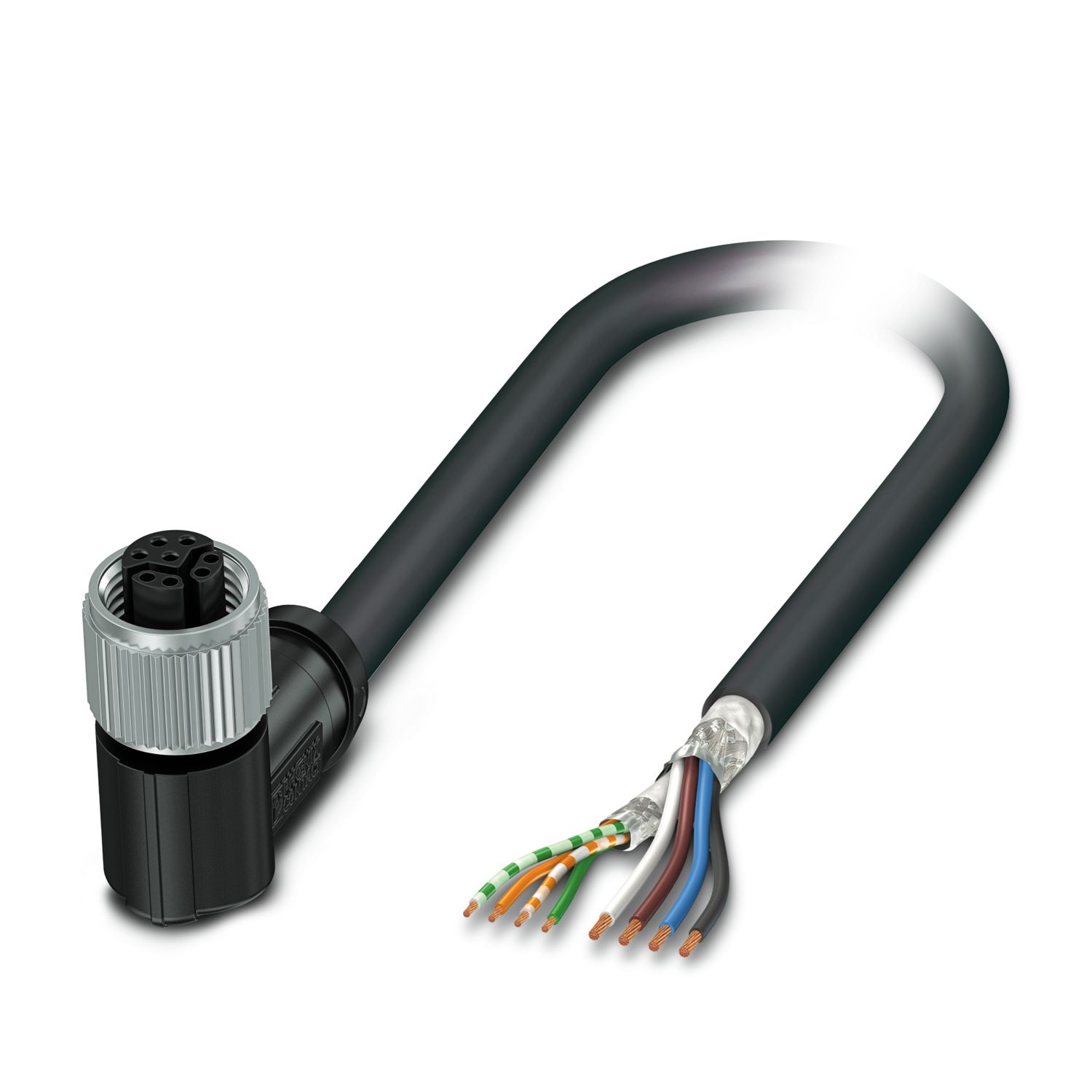

Kabel hybrydowy, Ethernet hybrydowy CAT5 (100 Mbit/s), 8-bieg., PUR bezhalogenowy, czarny RAL 9005, ekranowany (Advanced Shielding Technology), Gniazdo kątowy M12, kodowanie: Y / IP65/IP67, na wolny koniec przewodu, długość kabla: 1 m, Power with Ethernet (PWE)

Szczegóły produktu

Typ produktu	Kabel danych, konfekcjonowany
Zastosowanie	Standard
Rodzaj czujnika	Ethernet hybrydowy
Liczba biegunów	8
Ilość odejść kablowych	1
Ekranowany	tak
Kodowanie	Y

System magistrali	Ethernet
Rodzaj sygnału/Kategoria	Ethernet hybrydowy CAT5 (IEC 11801), 100 Mbit/s

Wskaźnik stanu	nie
Wskaźnik statusu	nie

Napięcie znamionowe U_N	48 V AC (Zasilanie dane)
	50 V DC (Zasilanie dane)
Prąd znamionowy I_N	6 A (Power)
	0,5 A (Dane)
Środek transmisyjny	Miedź

Klasa palności wg UL 94	V0

Przyłącze 1

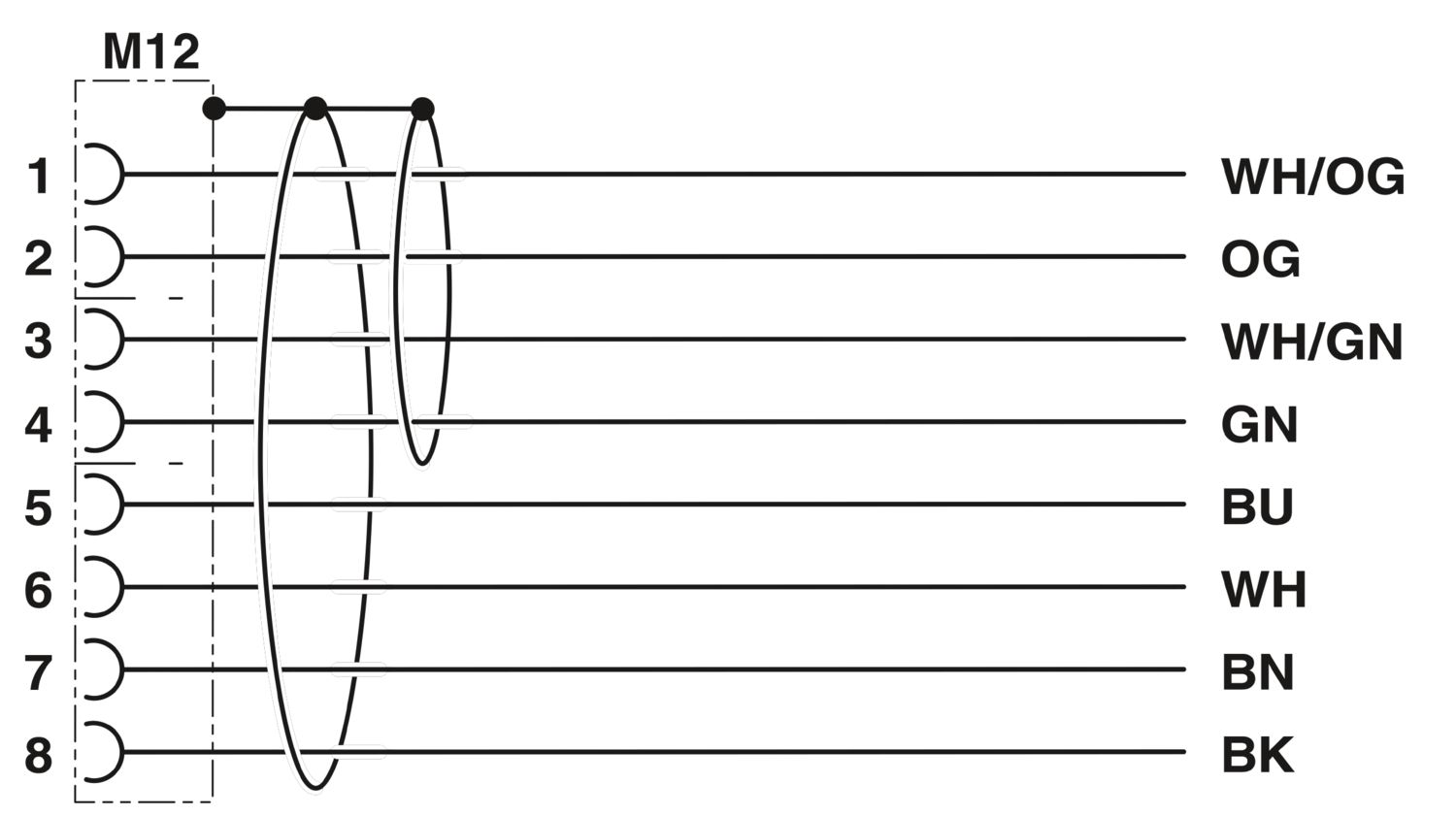

Rysunek wymiarowy	Przyporządkowanie pinów złącza hybrydowego M12, 8-pinowego, kodowanie Y, widok strony żeńskiej
Wykonanie	M12 Gniazdo, kątowy, 8-bieg., ekranowany (Advanced Shielding Technology), Kodowanie: Y
Liczba biegunów	8
Ekranowany	tak
Ekranowanie	Advanced Shielding Technology
Rodzaj sygnału/Kategoria	EtherCAT® CAT5 (IEC 11801), 100 Mbit/s
	PROFINET CAT5 (IEC 11801)
Liczba cykli wtykania	≥ 100
Rezystancja izolacji	≥ 100 MΩ
Kategoria przepięciowa	II
Stopień zabrudzenia	3
Moment dokręcania	0,4 Nm
Materiał Kontakt	CuZn
Materiał Powierzchnia styku	Ni/Au
Materiał Obudowa stykowa	PA 6.6
Materiał Dławnica	Odlew ciśnieniowy cynku, niklowany
Materiał Uchwyt	TPU, trudnozapalny, samogasnący
Materiał Uszczelka	FKM
Klasa palności wg UL 94	V0
Stopień ochrony	IP65
	IP67
Temperatura otoczenia (praca)	-25 °C ... 85 °C
Oznaczenie normy	Łącznik wtykowy M12
Normy/przepisy	IEC 61076-2-113
Przyłącze 2
Wykonanie	wolny koniec przewodu

Długość przewodów	1 m
Ethernet hybrydowy [94H]

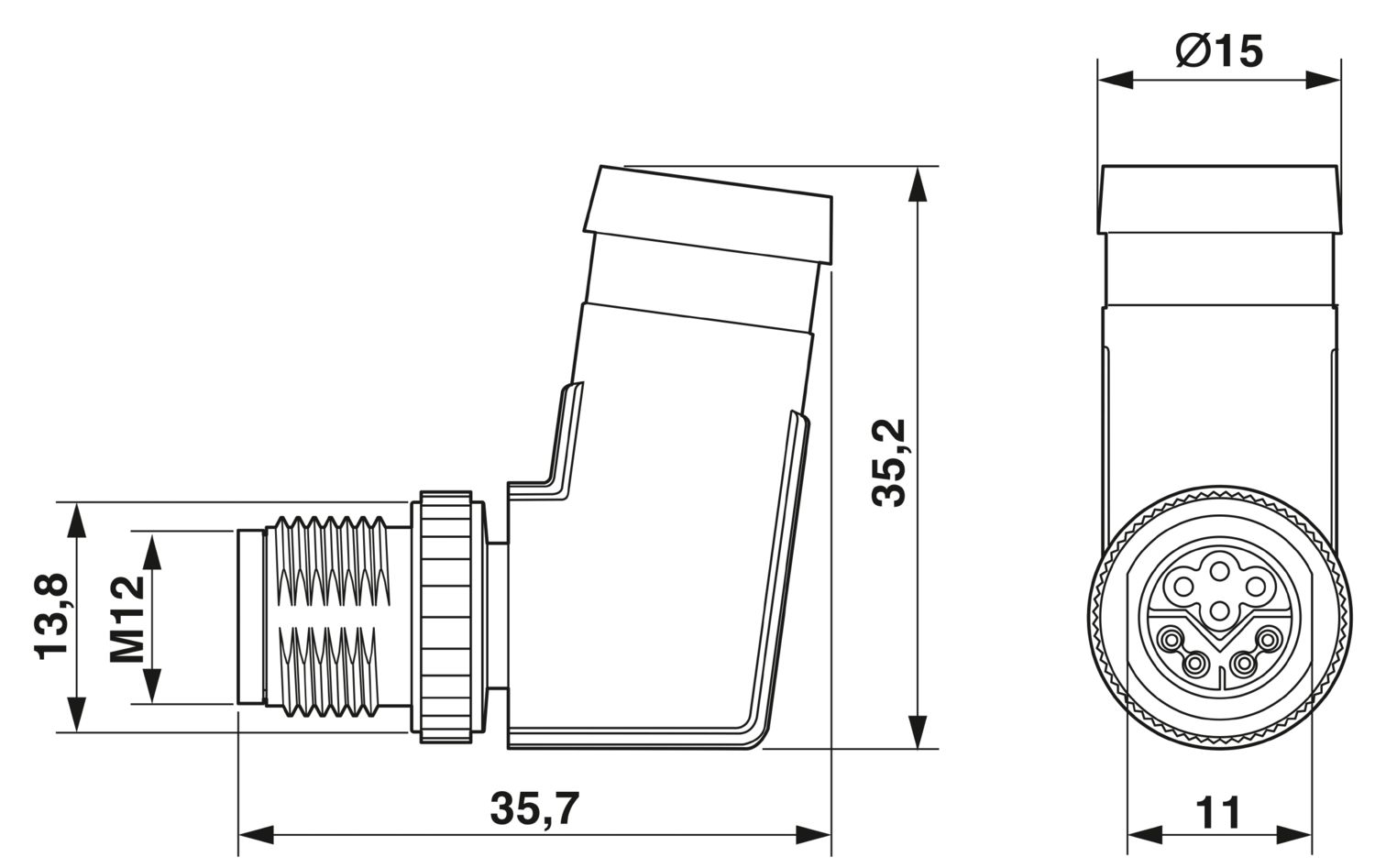

Rysunek wymiarowy
UL AWM Style	20233 (80 °C / 300 V)
Liczba biegunów	8
Ekranowany	tak
Typ przewodu	Ethernet hybrydowy [94H]
Budowa przewodu	1x4x AWG 26+1x4x AWG 18
przewód sygnałowy AWG	26
zasilanie AWG	18
Przekrój przewodu	4x 0,15 mm² (Dane)
	4x 0,85 mm² (Power)
Średnica żyły łącznie z izolacją	1,03 mm ±0,02 mm (Dane)
	1,6 mm ±0,1 mm (Power)
Zewnętrzna średnica przewodu	8,80 mm ±0,2 mm
płaszcz zewnętrzny, materiał	PUR
płaszcz zewnętrzny, kolor	czarny RAL 9005
Materiał przewodu	błyszcząca skrętka Cu
materiał izolacji żył	PP (Dane)
	PP (Power)
Pojedyncze żyły, kolor	biało-pomarańczowy, pomarańczowy, biało-zielony, zielony, biały, niebieski, brązowy, czarny
skręt całkowity	1 czwórka gwiazdowa i 4 żyły z 2 wypełniaczami
optyczna osłona ekranująca	85 %
Rezystancja izolacji	≥ 5 GΩ*km
Opór pętli	≤ 280,00 Ω/km (Dane)
	≤ 45,00 Ω/km (Power)
Impedancja falowa	100 Ω ±5 Ω (przy 100 MHz)
Impedancja różnicowa	100 Ω ±5 % (przy 100 MHz)
Napięcie znamionowe kabla	≤ 125 V (Wartość szczytowa, nie dla prądu energetycznego)
Napięcie pomiarowe żyła/żyła	2000 V (50 Hz, 1 min.)
Napięcie pomiarowe żyła/ekran	2000,00 V (50 Hz, 1 min.)
Minimalny promień gięcia, ułożenie stałe	4 x D
Minimalny promień gięcia, ułożenie elastyczne	8 x D
Obciążalność dynamiczna (zginanie)	Cykle gięcia maksymalnie: 2000000, Promień gięcia: 15 x D, Droga procesu: 4,5 m, szybkość procesu: 3 m/s, Przyspieszenie: 3 m/s², Temperatura otoczenia: -20 °C ... 60 °C
tłumienność ekranu	≥ 80,00 dB (30 MHz ... 100 MHz)
Bezhalogenowość	wg IEC 60754-1
odporność na rozprzestrzenianie się płomienia	UL 1581, punkt 1060 i UL 2556, punkt 9.3 (FT1)
	IEC 60332-1-2
olejoodporność	wg IEC 60811-404
	wg DIN EN 50363-10-2
Temperatura otoczenia (praca)	-40 °C ... 80 °C (Kabel, ułożenie stałe)
	-30 °C ... 70 °C (Kabel, ułożenie ruchome)
	-20 °C ... 60 °C (przy instalacji)
	-20 °C ... 60 °C (Kabel, do stosowania w łańcucha z występami)

Warunki otoczenia
Stopień ochrony	IP65
	IP67
	IP65/IP67

Oznaczenie normy	Łącznik wtykowy M12
Normy/przepisy	IEC 61076-2-113

Dane handlowe

Numer artykułu	1146369
Jednostka opakowania	1 Szt.
Minimalne zamówienie	1 Szt.
Klucz sprzedaży	BF1CML
Klucz produktu	AF1CML
GTIN	4063151137601
Waga jednej sztuki (z opakowaniem)	148 g
Waga jednej sztuki (bez opakowania)	22,22 g
Numer taryfy celnej	85444290
Kraj pochodzenia	PL

Klasyfikacje

Dopuszczenia

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG	Przekrój mm²
	56,5 V	0,175 A

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG	Przekrój mm²
	56,5 V	0,175 A

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG	Przekrój mm²
Zasilanie	48 V	6 A
Data	50 V	0,5 A

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG	Przekrój mm²
Zasilanie	48 V	6 A
Data	50 V	0,5 A

Environmental product compliance

Produkty kompatybilne

Akcesoria

EU RoHS
Spełnia wymagania dyrektywy RoHS	Tak (Brak zwolnień/wyłączeń)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Brak substancji niebezpiecznych powyżej wartości granicznych
EU REACH SVHC
Informacja o substancji z listy kandydackiej REACH (nr CAS)	Brak substancji o stężeniu masowym powyżej 0,1%
EF3.0 Zmiana klimatu
CO2e kg	3,865 kg CO2e
