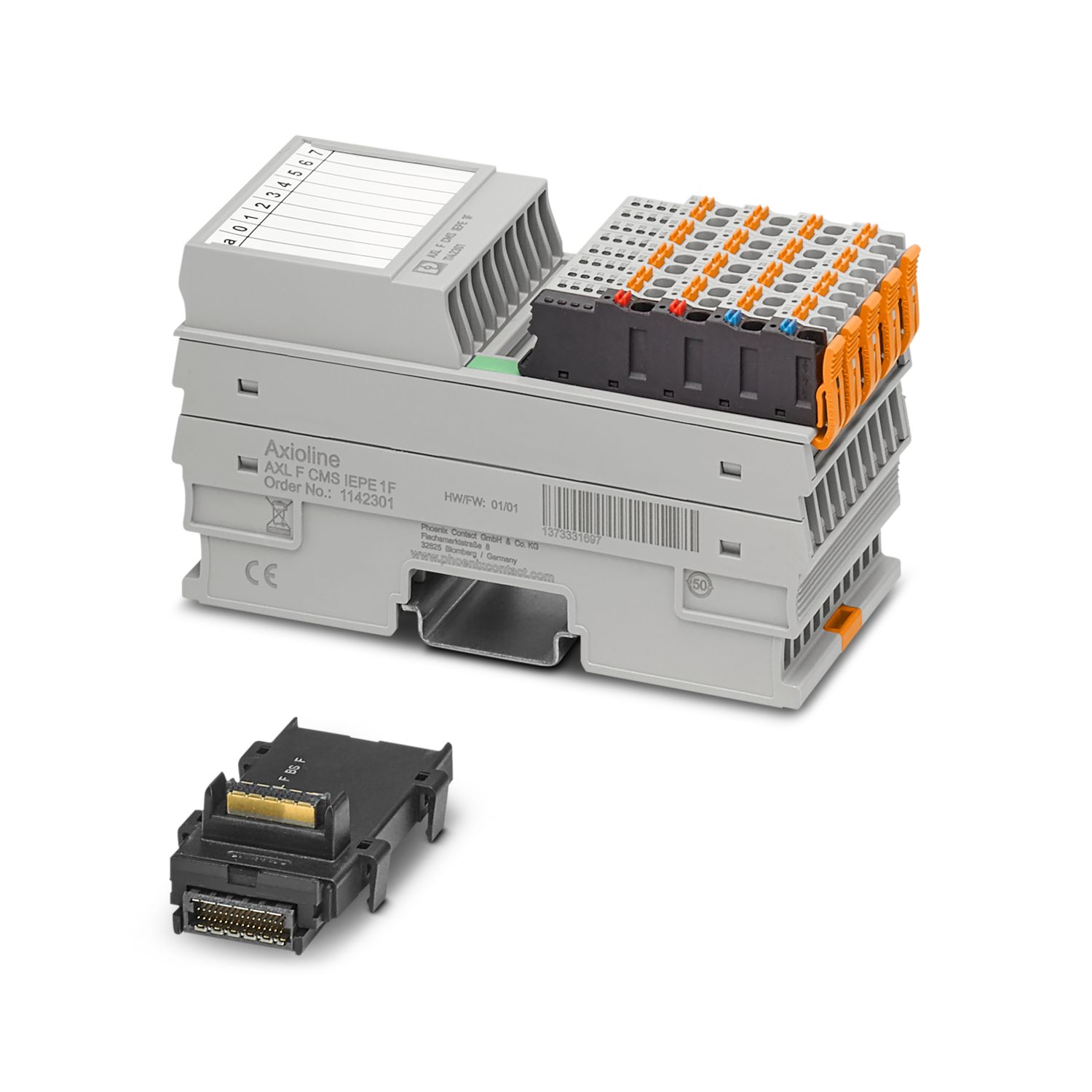

Axioline F, Moduł wejść analogowych, prędkość transmisji w magistrali lokalnej: 100 Mb/s, stopień ochrony: IP20
Moduł jest przeznaczony do użytku w stacji Axioline F. Służy do rejestrowania sygnałów o wysokiej częstotliwości (np. wartości przyspieszenia) z czujników IEPE zamontowanych na łożyskach i przekładniach. Sygnały analogowe mogą być rejestrowane i przetwarzane do pomiarów synchronicznych.
| Wskazówka dotycząca zastosowania | |
| Wskazówka dotycząca zastosowania | Wyłącznie do użytku przemysłowego |
| Typ produktu | Moduł komunikacyjny |
| Rodzina produktów | Axioline F |
| Konstrukcja | modułowy |
| Pozycja montażu | dowolnie (bez redukcji obciążalności temperatury) |
| Właściwości izolacji | |
| Kategoria przepięciowa | II (IEC 60664-1, EN 60664-1) |
| Stopień zanieczyszczenia | 2 (IEC 60664-1, EN 60664-1) |
| Moduł | |
| Przestrzeń adresowa danych wejść | 64 Bajt |
| Przestrzeń adresowa wyjść | 64 Bajt |
| Zapotrzeb. danych parametryz. | 8 Bajt |
| Potencjały: Zasilanie magistrali lokalnej Axioline F (UBus) | |
| Napięcie zasilania | 5 V DC (przez moduł gniazda magistr.) |
| Pobór prądu | maks. 205 mA |
| typ. 90 mA | |
| Potencjały: Zasilanie do modułów analogowych (UA) | |
| Napięcie zasilania | 24 V DC |
| Zakres napięcia zasilania | 19,2 V DC ... 30 V DC (łącznie ze wszystkim tolerancjami, łącznie z tętnieniem) |
| Pobór prądu | maks. 382 mA |
| typ. 110 mA | |
| Układ ochronny | Zabezpieczenie przed pomyleniem biegunów; Dioda zabezpieczająca przed pomyleniem biegunów |
| Separacja galwaniczna/izolacja zakresów napięcia | |
| Napięcie probiercze: Zasilanie 5 V magistrali lokalnej (UBus) / zasilanie 24 V (urządzenia peryferyjne) | 500 V AC, 50 Hz, 1 min |
| Napięcie probiercze: Zasilanie magistrali lokalnej 5 V (UBus) / uziemienie funkcyjne | 500 V AC, 50 Hz, 1 min |
| Napięcie probiercze: Zasilanie 24 V (urządzenie peryferyjne) / uziemienie ochronne | 500 V AC, 50 Hz, 1 min |
| Analogowe: Kanał 3 AI (AUX) | |
| Oznaczenie wejścia | Wejścia analogowe |
| Opis wejścia | Wejścia różnicowe, napięcie lub natężenie wybierane osobno |
| Liczba wejść | 1 |
| Czas przetwarzania A/D | 20 µs (50 kHz, 25 kHz filtr antyaliasingowy) |
| Rozdzielczość przetwornicy A/D | 24 Bit |
| Rodzaj przyłącza | zaciski Push-in |
| Technika przyłączeniowa | 2-przewodowa |
| Wskazówka dotycząca techniki przyłączeniowej | ekranowane, skręcone parami |
| Sygnał wejściowy prąd | 4 mA ... 20 mA |
| Opór wejściowy, prąd wejściowy | 195 Ω (standard) |
| Sygnał wejściowy napięcie | -10 V ... 10 V |
| -30 V ... 30 V | |
| Opór wyjściowy, napięcie wejściowe | 122 kΩ (standard) |
| Filtrowanie | Aktywny filtr dolnoprzepustowy 2. rzędu |
| Układ ochronny | Zabezpieczenie przejściowe dla wejścia prądowego lub napięciowego; Dioda tłumiąca |
| Analogowe: Wejścia IEPE | |
| Oznaczenie wejścia | Wejścia analogowe |
| Opis wejścia | Kanał IEPE |
| Liczba wejść | 2 |
| Czas przetwarzania A/D | 20 µs (50 kHz, 25 kHz filtr antyaliasingowy) |
| Rozdzielczość przetwornicy A/D | 24 Bit |
| Rodzaj przyłącza | zaciski Push-in |
| Technika przyłączeniowa | 2-przewodowa |
| Wskazówka dotycząca techniki przyłączeniowej | kabel ekranowany, skręcony parami lub koncentryczny |
| Zakres napięcia taktu równego sygnał - uziom | -12 V ... 12 V |
| Wtyczka Axioline F | |
| Rodzaj przyłącza | zaciski Push-in |
| Informacja na temat rodzaju przyłącza | Należy przestrzegać wytycznych dotyczących przekroju przewodu zawartych w podręczniku użytkownika „Axioline F: System i instalacja”. |
| Przekrój przewodu sztywnego | 0,2 mm² ... 1,5 mm² |
| Przekrój przewodu giętkiego | 0,2 mm² ... 1,5 mm² |
| Przekrój przewodu AWG | 24 ... 16 |
| Długość odizolowania | 8 mm |
| Axioline F magistrala lokalna | |
| Liczba interfejsów | 2 |
| Rodzaj przyłącza | Moduł gniazda magistrali |
| Szybkość transmisji | 100 Mb/s |

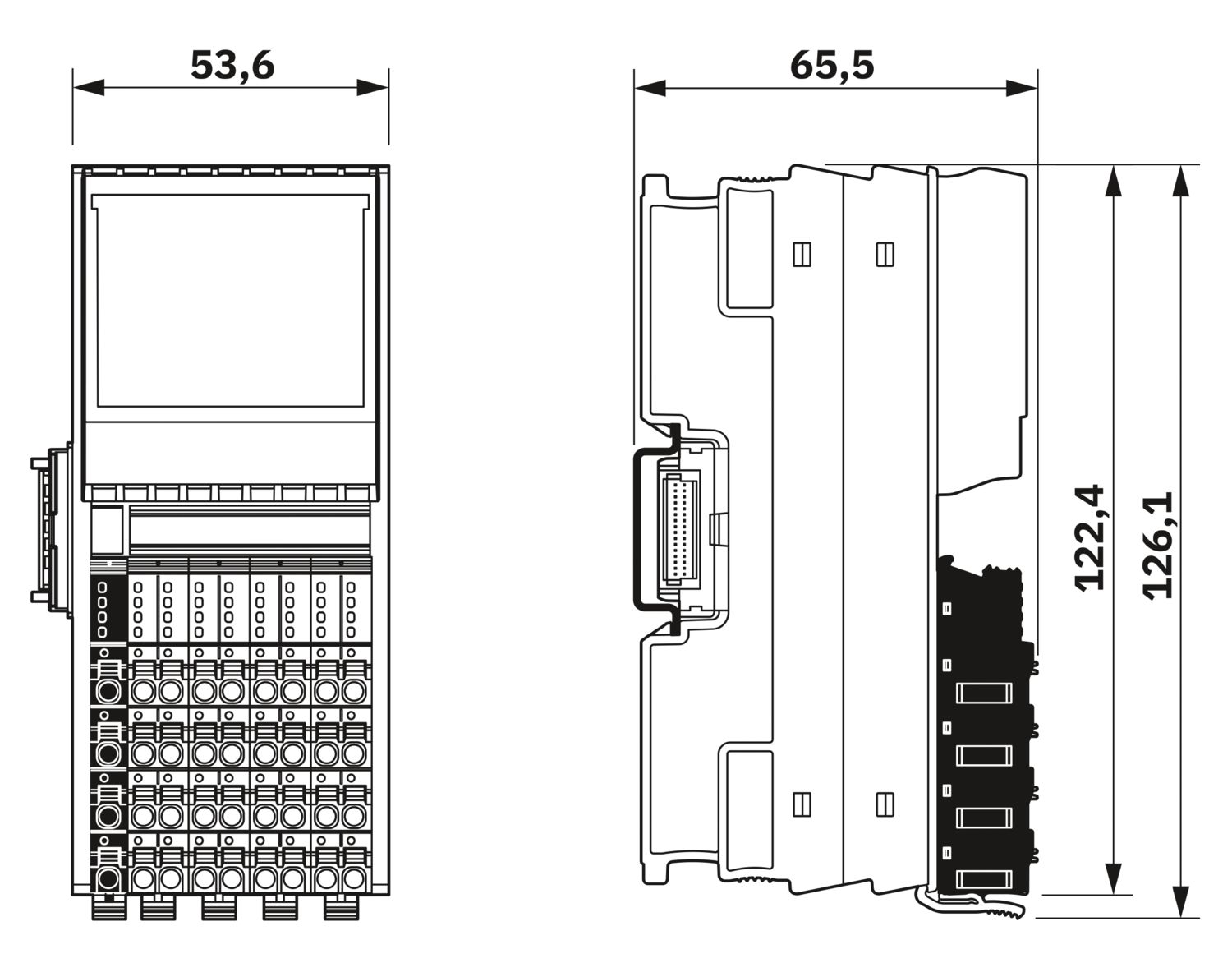

| Rysunek wymiarowy |
|
| Szerokość | 53,6 mm |
| Wysokość | 126,1 mm |
| Głębokość | 65,5 mm |
| Informacja dotycząca wymiarów | Głębokość obowiązuje w przypadku używania szyny nośnej TH 35-7.5 (wg EN 60715). |
| Kolor (Obudowa) | szary (RAL 7042) |
| Warunki otoczenia | |
| Temperatura otoczenia (praca) | -25 °C ... 60 °C |
| Stopień ochrony | IP20 |
| Ciśnienie powietrza (praca) | 70 kPa ... 106 kPa (do 3000 m n.p.m.) |
| Ciśnienie powietrza (składowanie/transport) | 70 kPa ... 106 kPa (do 3000 m n.p.m.) |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 85 °C |
| Dopuszczalna wilgotność powietrza (praca) | 5 % ... 95 % (bez kondensacji) |
| Dopuszczalna wilgotność powietrza (składowanie/transport) | 5 % ... 95 % (bez kondensacji) |
| Klasa ochrony | III (IEC 61140, EN 61140, VDE 0140-1) |
| Sposób montażu | Montaż na szynie DIN |
| Pozycja montażu | dowolnie (bez redukcji obciążalności temperatury) |
