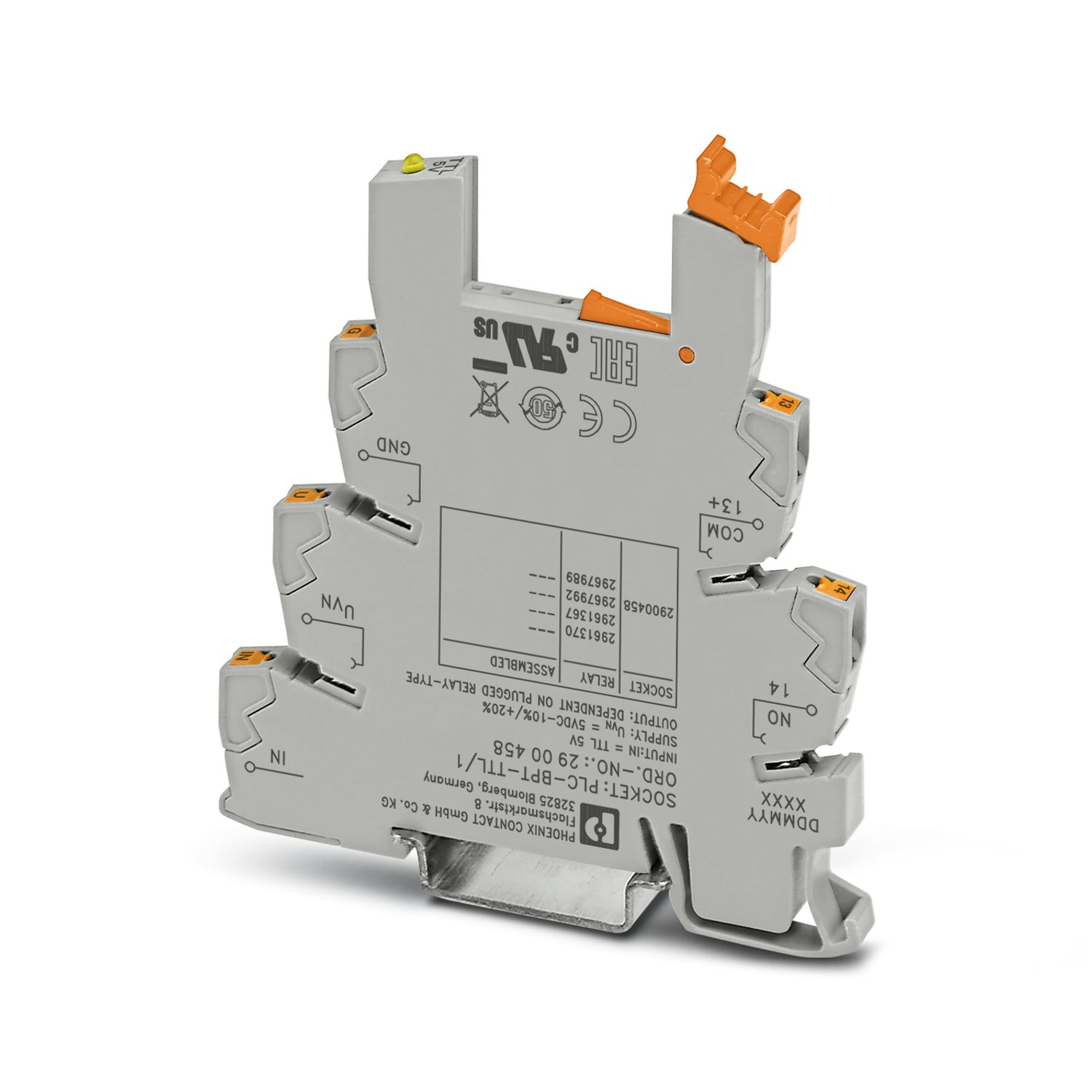

PLC-BPT-TTL/1 - Gniazdo przekaźnikowe

2900458

Złączka gniazdowa PLC 6,2 mm do sygnału TTL, z przyłączami Push-in, bez przekaźnika elektromechanicznego lub półprzewodnikowego, do montażu na szynie nośnej NS 35/7,5, 1 zestyk zwierny, napięcie wejściowe: TTL (5 V DC)

Ten produkt wymaga do działania innych produktów. Konieczne akcesoria

Szczegóły produktu

Ograniczenie użycia
Wskazówka dotycząca kompatybilności elektromagnetycznej	Kompatybilność elektromagnetyczna: produkt klasy A, patrz deklaracja producenta w zakładce Pobierz

Typ produktu	Gniazdo przekaźnika
Rodzina produktów	PLC-INTERFACE
Zastosowanie	Sygnał TTL na wejściu
Tryb pracy	100 % współczynnik pracy

Znamionowe napięcie wejścia U_N	5 V DC (TTL)
	Znamionowe napięcie wejściowe podłączanego przekaźnika elektromechanicznego lub półprzewodnikowego (patrz niezbędne akcesoria) różni się od znamionowego napięcia wejściowego gniazda ze zintegrowanym obwodem wstępnym
	5 V DC (TTL)
	Znamionowe napięcie wejściowe podłączanego przekaźnika elektromechanicznego lub półprzewodnikowego (patrz niezbędne akcesoria) różni się od znamionowego napięcia wejściowego gniazda ze zintegrowanym obwodem wstępnym
Z przekaźnikami
Znamionowe napięcie zasilania obwodu sterowniczego U_S	5 V DC
Zakres napięcia w stosunku do U_S	0,9 ... 1,2
Nominalny sterujący prąd zasilania I_S	41 mA
Napięcie znamionowe uruchomienia U_C	5 V DC (TTL)
Zakres napięcia w stosunku do U_C	0,9 ... 1,2
Prąd znamionowy uruchomienia I_C	2,5 mA
Czas zadziałania typowo	4,5 ms
typowy czas opadania	3,5 ms
wskaźnik napięcia roboczego	LED żółta
Układ ochronny	Zabezpieczenie przed pomyleniem biegunów
	Ochrona przed przepięciami
Ograniczenie przepięcia	> 6,5 V
Z transoptorami
Znamionowe napięcie zasilania obwodu sterowniczego U_S	5 V DC
Zakres napięcia w stosunku do U_S	0,9 ... 1,2
Nominalny sterujący prąd zasilania I_S	11,5 mA
Napięcie znamionowe uruchomienia U_C	5 V DC (TTL)
Prąd znamionowy uruchomienia I_C	2,5 mA
Poziom dźwięku sygnał 1 ("H") (sygnał TTL)	> 2 V DC
Poziom dźwięku sygnał 0 ("L") (sygnał TTL)	< 0,8 V DC
Czas zadziałania typowo	35 µs
typowy czas opadania	320 µs
wskaźnik napięcia roboczego	LED żółta
Układ ochronny	Zabezpieczenie przed pomyleniem biegunów
	Ochrona przed przepięciami
Częstotliwość przenoszenia	1000 Hz
Ograniczenie przepięcia	> 6,5 V

Maksymalne napięcie łączeniowe	48 V DC
Napięcie łączeniowe minimalne	3 V DC
Obciążalność prądowa trwała zestyku	100 mA
Spadek napięcia przy maks. granicznym prądzie długotrwałym	< 1 V
Obwód wyjściowy	Połączenie 2-przewodowe bez podłączenia do masy
Układ ochronny	Zabezpieczenie przed pomyleniem biegunów
	Ochrona przed przepięciami
Maksymalne napięcie łączeniowe	33 V DC
Napięcie łączeniowe minimalne	3 V DC
Obciążalność prądowa trwała zestyku	3 A
Spadek napięcia przy maks. granicznym prądzie długotrwałym	< 200 mV
prąd załączalny maksymalny	15 A (10 ms)
Obwód wyjściowy	Połączenie 2-przewodowe bez podłączenia do masy
Układ ochronny	Zabezpieczenie przed pomyleniem biegunów
	Ochrona przed przepięciami

Rodzaj przyłącza	zaciski Push-in
Długość odizolowania	10 mm
Przekrój przewodu sztywnego	0,14 mm² ... 2,5 mm²
Przekrój przewodu giętkiego	0,14 mm² ... 2,5 mm²
	0,2 mm² ... 2,5 mm² (Tulejka pojedyncza)
	2x 0,5 mm² ... 1 mm² (Tulejka TWIN)
Przekrój przewodu AWG	26 ... 14

Szerokość	6,2 mm
Wysokość	80 mm
Głębokość	94 mm

Kolor	szary (RAL 7042)
Klasa palności wg UL 94	V0 (Obudowa)

Warunki otoczenia
Temperatura otoczenia (praca)	-20 °C ... 60 °C
Temperatura otoczenia (składowanie/transport)	-40 °C ... 85 °C

Test korozji przy przepływie gazu
Oznaczanie	ISA-S71.04. G3 Harsh Group
	EN 60068-2-60

Sposób montażu	Montaż na szynie DIN
Informacja montażu	obok siebie bez odstępu
Pozycja montażu	dowolna

Dane handlowe

Numer artykułu	2900458
Jednostka opakowania	10 Szt.
Minimalne zamówienie	1 Szt.
Klucz sprzedaży	CK62A1
Klucz produktu	DK62A1
Strona katalogu	Strona 414 (C-5-2019)
GTIN	4046356507783
Waga jednej sztuki (z opakowaniem)	27,19 g
Waga jednej sztuki (bez opakowania)	27,19 g
Numer taryfy celnej	85366990
Kraj pochodzenia	DE

Klasyfikacje

Dopuszczenia

Environmental product compliance

Produkty kompatybilne

Konieczne akcesoria

Akcesoria

Korzyści

mała szerokość 6,2 mm

Przyłącze śrubowe i sprężynowe

Stopień ochrony RTIII

Niezawodna separacja wg EN 50178 (VDE 0160)

Wskaźnik stanu

Separacja potencjałów między cewką i stykiem 4 kV_eff

Możliwości mostkowania

EU RoHS
Spełnia wymagania dyrektywy RoHS	Tak
zwolnienia/wyłączenia, o ile są znane	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Tabela deklaracji zgodnie z chińskimi przepisami RoHS dla danego artykułu jest dostępna w materiałach do pobrania na stronie artykułu w punkcie „Deklaracja producenta“. Dla wszystkich artykułów z EFUP-E tabela deklaracji zgodnie z chińskimi przepisami RoHS nie jest potrzebna i nie jest wystawiana.
EU REACH SVHC
Informacja o substancji z listy kandydackiej REACH (nr CAS)	Lead (nr CAS: 7439-92-1)
SCIP	8ef2651d-ef2d-437b-a31b-7f216f6840fa
