Moduł bezpieczeństwa jest modułem wejściowym z rodziny produktów Axioline F do stosowania w systemie PROFIsafe. Moduł posiada cztery bezpieczne wejścia cyfrowe przy zajętych dwóch kanałach lub osiem bezpiecznych wejść cyfrowych przy zajętym jednym kanale. Wejścia można skonfigurować odpowiednio do zastosowania, co umożliwia integrację czujników w systemie PROFIsafe.
AXL F PSDI8/4 1F
-
Moduł bezpieczeństwa
2701559
Axioline F, Cyfrowy moduł wejściowy, Bezpieczeństwo funkcjonalne, PROFIsafe, wyłącznie do podłączania do sterownika Phoenix Contact lub Siemens, Wejścia cyfrowe: 4 (układ 2-kanałowy), 8 (układ 1-kanałowy), 24 V DC, technika przyłączeniowa: 2-, 3-, 4-przewodowa, stopień ochrony: IP20
Dostępne bezpłatnie do pobrania.
Do pobrania
Szczegóły produktu
| Rysunek wymiarowy |
|

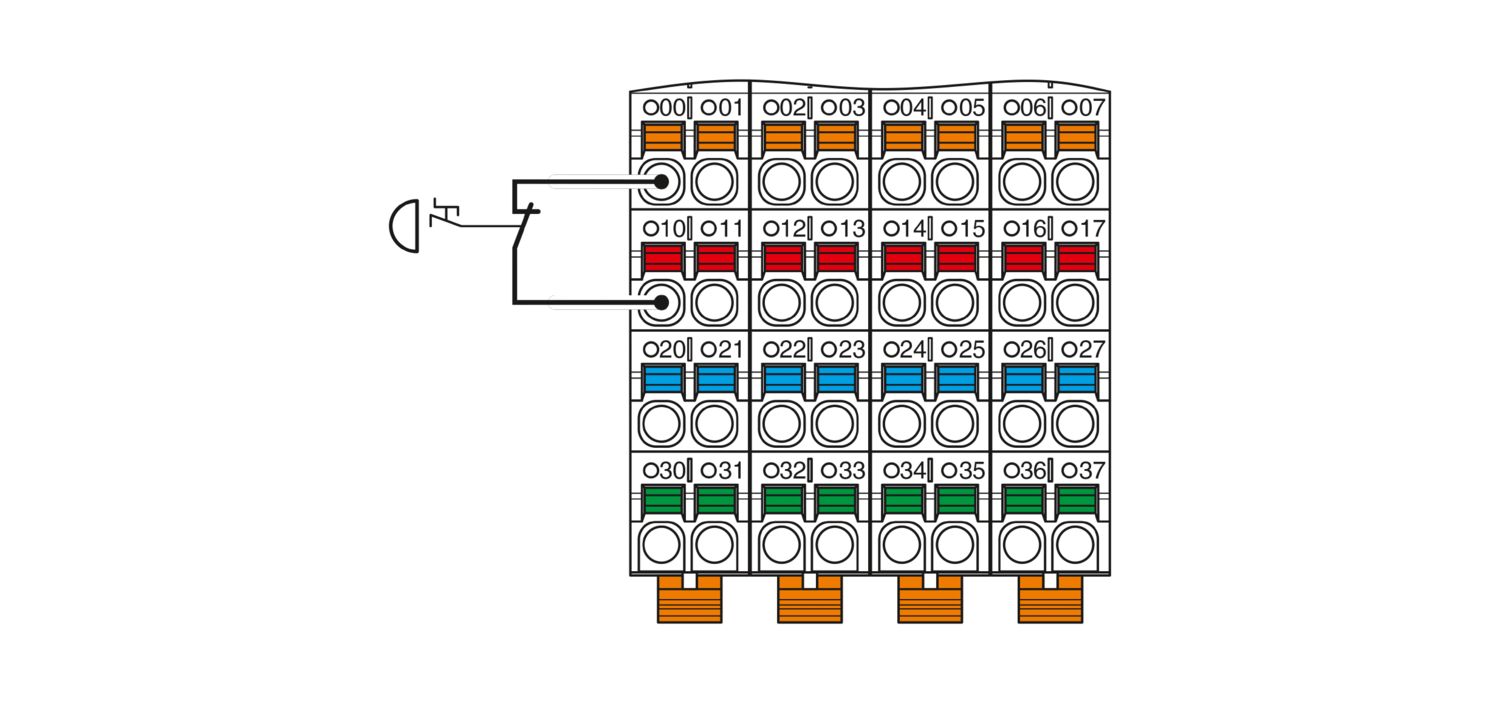

| Szerokość | 53,6 mm |
| Wysokość | 126,1 mm |
| Głębokość | 54 mm |
| Informacja dotycząca wymiarów | Wymiary obudowy |
| Wskazówka dotycząca zastosowania | |
| Wskazówka dotycząca zastosowania | Wyłącznie do użytku przemysłowego |
| Axioline F magistrala lokalna | |
| Rodzaj przyłącza | Moduł gniazda magistrali |
| Moduł | |
| Przestrzeń adresowa danych wejść | 5 Bajt |
| Przestrzeń adresowa wyjść | 5 Bajt |
| Zapotrzeb. danych parametryz. | 22 Bajt ((parametery I i P)) |
| Potrzebne dane konfiguracyjne | 10 Bajt |
| Cyfrowe: | |
| Oznaczenie wejścia | Wejścia cyfrowe |
| Opis wejścia | IEC 61131-2 Typ 3 |
| Liczba wejść | 4 (układ 2-kanałowy) |
| 8 (układ 1-kanałowy) | |
| Długość przewodów | maks. 1000 m (z wyjścia rytmicznego do bezpiecznego wejścia (suma dróg w jedną i drugą stronę)) |
| Rodzaj przyłącza | zaciski Push-in |
| Technika przyłączeniowa | 2-, 3-, 4-przewodowa |
| Napięcie wejściowe | 24 V DC (przez wyjścia taktowe T1 i T2 lub zasilanie zewnętrzne) |
| Zakres napięcia wejściowego | -3 V DC ... 30 V DC |
| znamionowe napięcie wejścia UIN | 24 V DC |
| Znamionowy prąd wejściowy przy UIN | typ. 4,2 mA |
| Typowy prąd wejściowy na kanał | 4,2 mA |
| Czas filtrowania wejścia | 1,5 ms |
| 3 ms (Domyślny) | |
| 5 ms | |
| 15 ms | |
| Typ produktu | Komponent I/O |
| Rodzina produktów | Axioline F |
| Zastosowanie | Bezpieczeństwo funkcjonalne |
| PROFIsafe | |
| wyłącznie do podłączania do sterownika Phoenix Contact lub Siemens | |
| Konstrukcja | modułowa |
| Maksymalna utrata mocy w warunkach znamionowych | 2 W |
| Środek transmisyjny | Miedź |
| Potencjały | |
| Układ ochronny | Zabezpieczenie przed zamianą biegunów, układ ochronny kompatybilności elektromagnetycznej, wykrywanie podnapięcia |
| Potencjały: Zasilanie magistrali lokalnej Axioline F (UBus) | |
| Napięcie zasilania | 5 V DC (przez moduł gniazda magistr.) |
| Pobór prądu | maks. 310 mA |
| typ. 280 mA (wszystkie wejścia w stanie wysokim; zasilanie przez UI 19,2 V DC ... 30 V DC) | |
| Potencjały: Zasilanie cyfrowych modułów wejść (UI) | |
| Napięcie zasilania | 24 V DC |
| Zakres napięcia zasilania | 19,2 V DC ... 30 V DC (łącznie ze wszystkim tolerancjami, łącznie z tętnieniem) |
| Pobór prądu | typ. 9 mA (wszystkie wejścia w stanie wysokim; zasilanie z UI 30 V DC; bez zasilania czujników przez zasilacze impulsowe T1 i T2) |
| Technika przyłączeniowa | |
| Określenie przyłącza | Wtyczka Axioline F |
| wtykowe | tak |
| Przyłącze przewodu | |
| Rodzaj przyłącza | zaciski Push-in |
| Przekrój przewodu sztywnego | 0,2 mm² ... 1,5 mm² |
| Przekrój przewodu, linka | 0,2 mm² ... 1,5 mm² |
| Przekrój przewodu AWG | 24 ... 16 |
| Wtyczka Axioline F | |
| Rodzaj przyłącza | zaciski Push-in |
| Przekrój przewodu sztywnego | 0,2 mm² ... 1,5 mm² |
| Przekrój przewodu giętkiego | 0,2 mm² ... 1,5 mm² |
| Przekrój przewodu AWG | 24 ... 16 |
| Warunki otoczenia | |
| Temperatura otoczenia (praca) | -35 °C ... 60 °C (Pozycja zabudowy) |
| Stopień ochrony | IP20 |
| Ciśnienie powietrza (praca) | 70 kPa ... 108 kPa (do 3000 m n.p.m.) |
| Ciśnienie powietrza (składowanie/transport) | 66 kPa ... 108 kPa (do 3500 m n.p.m.) |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 85 °C |
| Dopuszczalna wilgotność powietrza (praca) | 10 % ... 75 % (wartości średnie, 85% okazjonalnie, bez obroszenia) |
| Dopuszczalna wilgotność powietrza (składowanie/transport) | 10 % ... 75 % (bez kondensacji) |
| Klasa ochrony | III (IEC 61140, EN 61140, VDE 0140-1) |
| Rodzaj montażu | Montaż na szynie DIN |
BSH
ID dopuszczenia: 840Functional Safety
ID dopuszczenia: 968/EZ 650.04/20cULus Listed
ID dopuszczenia: E238705cULus Listed
ID dopuszczenia: E238705
Korzyści
Do kat. 4/PL e wg EN ISO 13849-1, SIL 3 wg EN IEC 62061, SIL 3 wg IEC 61508
