QUINT4-UPS/24DC/24DC/5/EC - 무중단 전원 공급 - 2906996

참고

일반	EtherCAT®는 독일 Beckhoff Automation GmbH의 허가를 받은 등록 상표 및 특허 기술입니다.

입력 데이터

입력 전압	24 V DC
입력 전압 범위	18 V DC ... 30 V DC
입력 전압 범위		18 V DC ... 32 V DC
전기 강도, 최대	35 V DC (극성 역전 방지)
내부 입력 퓨즈	아니오
공급 전압의 전압 타입	DC
돌입 전류	≤ 7 A (≤ 4 ms)
극성 역전 방지	예
고정 백업 임계값	22 V DC
동적 활성화 임계값	> 1 V / 100 ms
스위치-온 시간	최대 3 s
배터리 작동 중 스위치-온 시간(배터리 시작)	8 s
전압 강하, 입력/출력	0.3 V DC
전류 소모량 I_N(U_N, I_OUT = I_N, I_charge = 0)	5.1 A
전류 소모량 I_max(U_N, I_OUT = I_Stat.Boost, I_Charge= max)	8.3 A
전류 소모량 I_No-Load(U_N, I_OUT = 0, I_charge = 0)	105 mA
전류 소모량 I_charge(U_N, I_OUT = 0, I_charge = max)	1.9 A
전력 소모량 P_N(U_N, I_OUT = I_N, I_charge = 0)	123 W
전력 소모량 P_max(U_N, I_OUT = I_Stat.Boost, I_charge = max)	213 W
전력 소모량 P_No-Load(U_N, I_OUT = 0, I_charge = 0)	2.5 W
전력 소모량 P_charge(U_N, I_OUT = 0, I_charge = max)	44 W

출력 데이터

효율성	타입 97 %
출력 수	1
단락-회로 방지	예
무부하 증명	예
전환 시간	0 ms
UPS 병렬 연결	아니오
UPS 직렬 연결	아니오
전원 저장 장치 병렬 연결	예, 5(라인 보호 준수)
전원 저장 장치 직렬 연결	아니오
주전원 작동
출력 전압	24 V DC (U_OUT = U_IN - 0.3 V DC)
출력 전압 범위	18 V DC ... 30 V DC (U_Out = U_In - 0.3 V DC)
출력 전압 범위		18 V DC ... 32 V DC
출력 전류 I_N	5 A
정적 Boost(I_Stat.Boost)	6.25 A
동적 Boost(I_Dyn.Boost)	10 A (5s)
Selective Fuse Breaking(I_SFB)	30 A (15 ms)
출력 전원 P_OUT(U_N, I_OUT = I_N)	120 W
출력 전원 P_OUT(U_N, I_OUT = I_stat.Boost)	155 W
출력 전원 P_OUT(U_N, I_OUT = I_dyn.Boost)	240 W (5s)
전력 손실 부하 없음(U_N, I_Out = 0, I_Charge = 0)	3 W
전력 손실 정격 부하(U_N, I_Out = I_N, I_Charge = 0)	4 W
배터리 작동
출력 전압	24 V DC (U_OUT = U_BAT - 0.3 V DC)
출력 전압 범위	19 V DC ... 32 V DC (U_OUT = U_BAT - 0.3 V DC)
출력 전류 I_N	5 A
정적 Boost(I_Stat.Boost)	6.25 A
Selective Fuse Breaking(I_SFB)	30 A (15 ms)
출력 전원 P_OUT(U_N, I_OUT = I_N)	120 W
출력 전원 P_OUT(U_N, I_OUT = I_stat.Boost)	150 W
출력 전원 P_OUT(U_N, I_OUT = I_dyn.Boost)	240 W (5s)

에너지 저장 장치

충전 완료 전압	32 V DC
충전 완료 전압(온도 보정)	25 V DC ... 32 V DC
충전 전류(구성 가능)	최대 1.5 A
정격 용량(추가 충전기 없음)	0.8 Ah ... 30 Ah
최대 용량	40 Ah
충전 시간	2.5 h (3.4 Ah)
버퍼 시간	25 분 (3.4 Ah)
과방전 보호(구성 가능)	19.2 V DC
배터리 기술	VRLA , VRLA-WTR , LI-ION
충전 특성 곡선	IU₀U
IQ-Technology	예
온도 센서	예
온도 보정(구성 가능)	42 mV/K

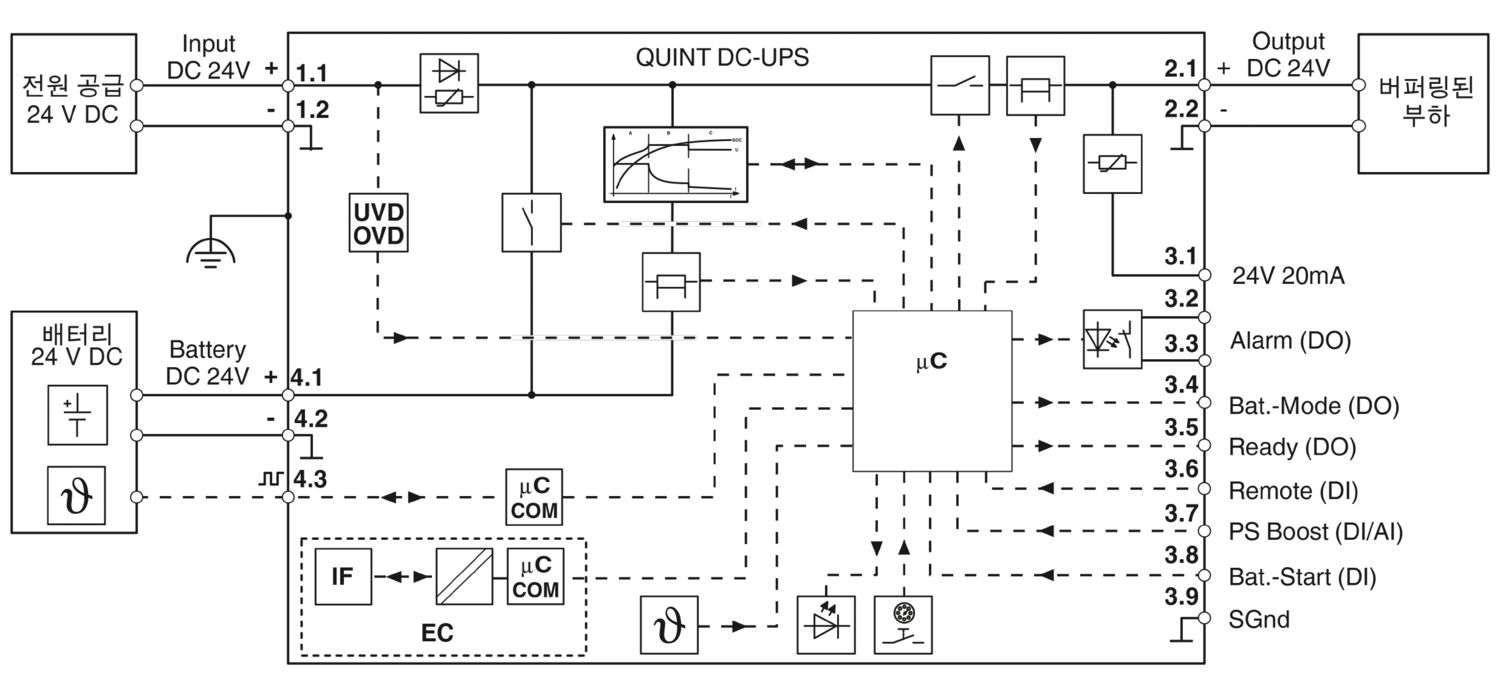

연결 데이터

입력
핀	1.x
전선 연결
연결 방법	스크류 연결
단선	0.2 mm² ... 2.5 mm²
연선	0.2 mm² ... 2 mm²
플라스틱 슬리브가 없는 페룰이 있는 연선	0.2 mm² ... 2.5 mm²
플라스틱 슬리브가 있는 페룰이 있는 연선	0.2 mm² ... 2.5 mm²
스트리핑 길이	6.5 mm (단선/연선)
조임 토크	0.5 Nm ... 0.6 Nm
드라이브 형태 스크류 헤드	슬롯 L
출력
핀	2.x
전선 연결
연결 방법	스크류 연결
단선	0.2 mm² ... 2.5 mm²
연선	0.2 mm² ... 2.5 mm²
플라스틱 슬리브가 없는 페룰이 있는 연선	0.2 mm² ... 2.5 mm²
플라스틱 슬리브가 있는 페룰이 있는 연선	0.2 mm² ... 2.5 mm²
단선(AWG)	30 ... 12 (Cu)
스트리핑 길이	6.5 mm (단선/연선)
조임 토크	0.5 Nm ... 0.6 Nm
드라이브 형태 스크류 헤드	슬롯 L
신호
핀	3.x
전선 연결
연결 방법	푸쉬인 연결
단선	0.2 mm² ... 1 mm²
연선	0.2 mm² ... 1 mm²
플라스틱 슬리브가 없는 페룰이 있는 연선	0.2 mm² ... 0.75 mm² (Cu)
플라스틱 슬리브가 없는 페룰이 있는 연선		0.5 mm² (권장)
플라스틱 슬리브가 있는 페룰이 있는 연선	0.2 mm² ... 0.75 mm²
단선(AWG)	24 ... 16 (Cu)
스트리핑 길이	8 mm (단선/연선)
배터리
핀	4.x
연결 기술
포지션 마킹	4.1 (+), 4.2 (-), 4.3 ()
전선 연결
연결 방법	스크류 연결
단선	0.2 mm² ... 2.5 mm²
연선	0.2 mm² ... 2.5 mm²
플라스틱 슬리브가 없는 페룰이 있는 연선	0.2 mm² ... 2.5 mm²
플라스틱 슬리브가 있는 페룰이 있는 연선	0.2 mm² ... 2.5 mm²
단선(AWG)	30 ... 12 (Cu)
스트리핑 길이	6.5 mm (단선/연선)
조임 토크	0.5 Nm ... 0.6 Nm
드라이브 형태 스크류 헤드	슬롯 L

인터페이스

인터페이스	EtherCAT®
인터페이스 수	2
연결 방법	RJ45
지원 프로토콜	CoE
잠금	잠금 클립
전송 물리	Twisted-Pair
기능	Autonegotiation
		Autocrossing
		반이중 또는 전이중
		자동 인식
토폴로지	링
토폴로지		라인
전송 속도	100 Mbps
전송 길이	최대 100 m
싸이클 시간	< 100 µs
액세스 시간	≤ 2 s
칩셋	Renesas R-IN32M3
전기 절연	예
Device ID	2C5B74_hex
공급업체 ID	84_hex

시그널링

LED 시그널링
시그널링 타입	DC OK(녹색)
	알람(빨간색)
	배터리 모드(노란색)
	SOC(빨간색, 녹색)
	데이터(빨간색, 녹색)

제품 속성

제품 타입	DC UPS
제품군	QUINT UPS
MTBF (IEC 61709, SN 29500)	> 1189000 h (25 °C)
	> 736900 h (40 °C)
	> 372700 h (60 °C)
환경 보호 지침	RoHS 지침 2011/65/EU
	WEEE
	범위
절연 특성
보호 등급	III (PE 없음)
오염등급	2
기대 수명(전해 커패시터)
시간	224011 h

치수

품목 치수
폭	35 mm
높이	130 mm
깊이	125 mm
깊이		125 mm (장치 깊이(DIN 레일 마운팅))
대체 마운팅이 있는 품목 치수
폭	123 mm
높이	130 mm
깊이	37 mm
설치 치수(dimensions)
설치 거리 오른쪽/왼쪽(액티브)	5 mm / 5 mm (P_Out ≥50 %)
설치 거리 오른쪽/왼쪽(패시브)	0 mm / 0 mm (P_Out ≥50 %)
설치 거리 오른쪽/왼쪽(액티브, 패시브)	0 mm / 0 mm (P_Out ≤50 %)
설치 거리 위/아래(액티브)	50 mm / 50 mm (P_Out ≥50 %)
설치 거리 위쪽/아래쪽(패시브)	40 mm / 20 mm (P_Out ≥50 %)
설치 거리 위쪽/아래쪽(액티브, 패시브)	40 mm / 20 mm (P_Out ≤50 %)

마운팅

마운트 타입	DIN 레일 마운팅
마운팅 위치	EN 60715에 따른 수평 DIN 레일 NS 35/7.5 및 NS 35/15

소재 사양

UL 94(하우징 / 단자대)에 따른 난연성등급	V0
하우징 제품	금속
후드 버전	스테인리스 스틸 X6Cr17
측면 부품 버전	알루미늄 AlMg3

환경 및 실제 조건

주변 조건
보호 수준	IP20
주변 온도(작동)	-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
주변 온도(보관/운송)	-40 °C ... 85 °C
주변 온도(스타트업 타입 테스트됨)	-40 °C
최대 고도	≤ 4000 m
기후 등급	3K3 (EN 60721)
허용 가능한 최대 상대 습도(작동)	≤ 95 % (25 °C에서 응결 없음)
충격	18 ms, 30g, 각 공간 방향(IEC 60068-2-27에 따름)
진동 (동작)	2.3g

표준 및 규정

과전압 카테고리
EN 61010-1	II (≤ 4000 m)
EN 61010-2-201	II (≤ 4000 m)
보호 초저전압
표준 명칭	보호 초저전압
표준/사양	IEC 61010-1 (SELV)
	IEC 61010-2-201 (PELV)

승인

UL
마킹	UL/C-UL Listed UL 61010-1
UL
마킹	UL/C-UL Listed UL 61010-2-201
UL
마킹	UL/C-UL Listed ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
CSA
마킹	CAN/CSA-C22.2 No. 61010-1-12
CSA
마킹	CAN/CSA-IEC 61010-2-201
CSA
마킹	CAN/CSA-C22.2 No. 213 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
CB 인증제도
마킹	IEC 61010-1
CB 인증제도
마킹	IEC 61010-2-201
DNV
마킹	Class Guideline DNVGL-CG-0339
참고	Location classes: Temperature D (see Application/Limitation), Humidity B, Vibration A/C, EMC B

EMC 데이터

전자파 호환성	EMC 지침 2014/30/EU 준수
저전압 지침	저전압 지침 2014/35/EC 준수
노이즈 방출에 대한 EMC 요구 사항	EN 61000-6-3
노이즈 방출에 대한 EMC 요구 사항		EN 61000-6-4
노이즈 내성에 대한 EMC 요구 사항	EN 61000-6-1
노이즈 내성에 대한 EMC 요구 사항		EN 61000-6-2
노이즈 내성	EN 61000-6-1(주거용), EN 61000-6-2(산업용) 및 EN 61000-6-5(스위칭 장치), IEC/EN 61850-3(전원 공급 장치)에 따른 내성
노이즈 방출
표준/규정	추가 기본 표준 EN 61000-6-5(스위칭 장치의 내성), IEC/EN 61850-3(전원 공급 장치)
정전기 방전
표준/규정	EN 61000-4-2
정전기 방전
접점 방전	8 kV (테스트 레벨 4)
공기에 방전	15 kV (테스트 레벨 4)
주석	기준 B
전자기 HF 필드
표준/규정	EN 61000-4-3
전자기 HF 필드
주파수 범위	80 MHz ... 1 GHz
테스트 전계 강도	20 V/m (테스트 레벨 3)
주파수 범위	1 GHz ... 6 GHz
테스트 전계 강도	10 V/m (테스트 레벨 3)
주파수 범위	1 GHz ... 6 GHz
테스트 전계 강도	10 V/m (테스트 레벨 3)
주석	기준 A
빠른 트랜션트(burst)
표준/규정	EN 61000-4-4
빠른 트랜션트(burst)
입력	4 kV (테스트 레벨 4 - 비대칭)
출력	4 kV (테스트 레벨 4 - 비대칭)
신호	4 kV (테스트 레벨 4 - 비대칭)
주석	기준 B
서지 전압 부하(서지)
표준/규정	EN 61000-4-5
서지 전압 부하(서지)
입력	1 kV (테스트 레벨 3 - 대칭)
입력		2 kV (테스트 레벨 3 - 비대칭)
출력	1 kV (테스트 레벨 3 - 대칭)
출력		2 kV (테스트 레벨 3 - 비대칭)
신호	1 kV (테스트 레벨 2 - 비대칭)
주석	기준 B
전도성 간섭
표준/규정	EN 61000-4-6
전도성 간섭
입력/출력/신호	비대칭
주파수 범위	0.15 MHz ... 80 MHz
주석	기준 A
전압	10 V (테스트 레벨 3)
전원 주파수 자기장
표준/규정	EN 61000-4-8
주파수	16.67 Hz
		50 Hz
		60 Hz
테스트 전계 강도	100 A/m
추가 텍스트	60초
주석	기준 A
주파수	50 Hz
주파수		60 Hz
주파수 범위	50 Hz ... 60 Hz
테스트 전계 강도	1 kA/m
추가 텍스트	3 s
주파수	0 Hz
테스트 전계 강도	300 A/m
추가 텍스트	DC, 60 s
기준
기준 A	지정된 제한 범위 내 정상 작동 동작.
기준 B	장치 자체에 의해 수정되는 작동 동작에 대한 일시적인 손상.

항목 번호	2906996
패키지 단위	1 pc
최소 주문 수량	1 pc
제품 키	CMUI43
카탈로그 페이지	320페이지(C-4-2019)
GTIN	4055626171210
개당 중량(패키지 포함)	551 g
개당 중량(패키지 제외)	456 g
관세 번호	85371091
원산지	CN

EU RoHS
EU RoHS 제한 물질 요구 사항을 충족시킨다	예
현재 알고 있는 한 면제	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-25 물품 관련 중국 RoHS 선언 표는 "제조업체 선언" 아래에 있는 해당 문서의 다운로드 영역에서 찾을 수 있습니다. EFUP-E가 있는 모든 품목의 경우 중국 RoHS 선언 표가 발행 및 요구되지 않습니다.
EU REACH SVHC
REACH 후보 물질 주석(CAS-NO)	Diboron trioxide (CAS-NO: 1303-86-2)
REACH 후보 물질 주석(CAS-NO)		Lead (CAS-NO: 7439-92-1)
SCIP	84ba1692-2b2c-402e-b7df-007f1a483953
